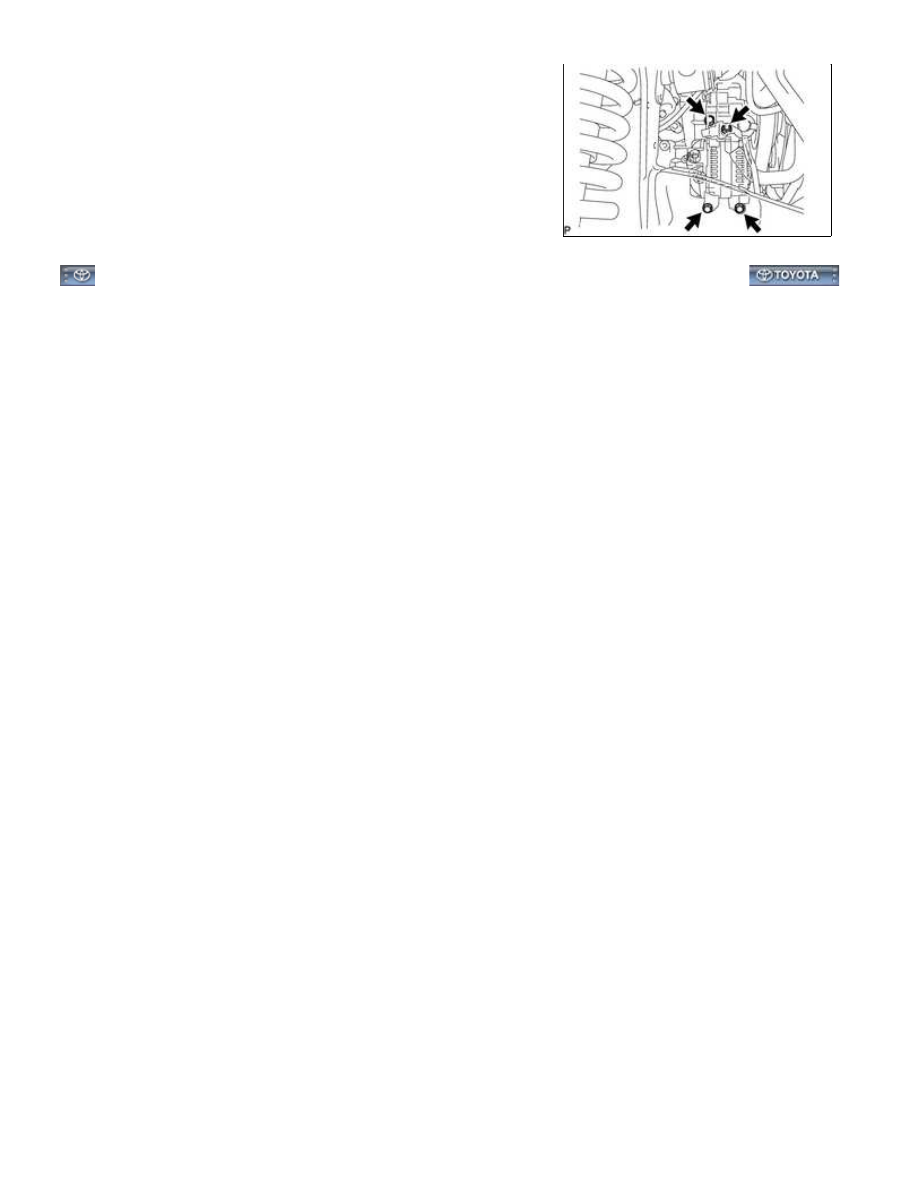

(d) Remove the 3 bolts, nut and generator.

3UR-FE CHARGING: GENERATOR: REMOVAL; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BSG02PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE CHARGING: GENERATOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

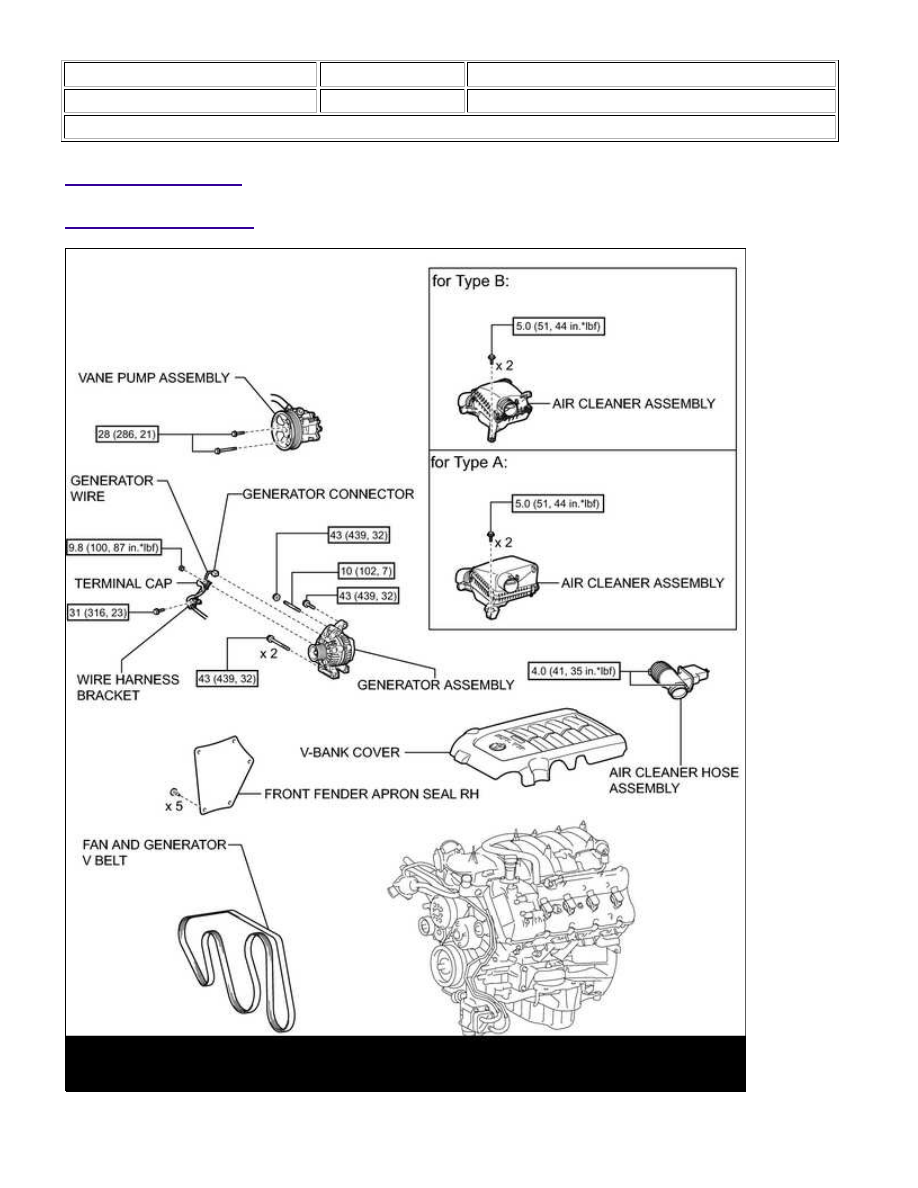

COMPONENTS

ILLUSTRATION

3UR-FE CHARGING: GENERATOR: COMPONENTS; 2015 MY Tundra...

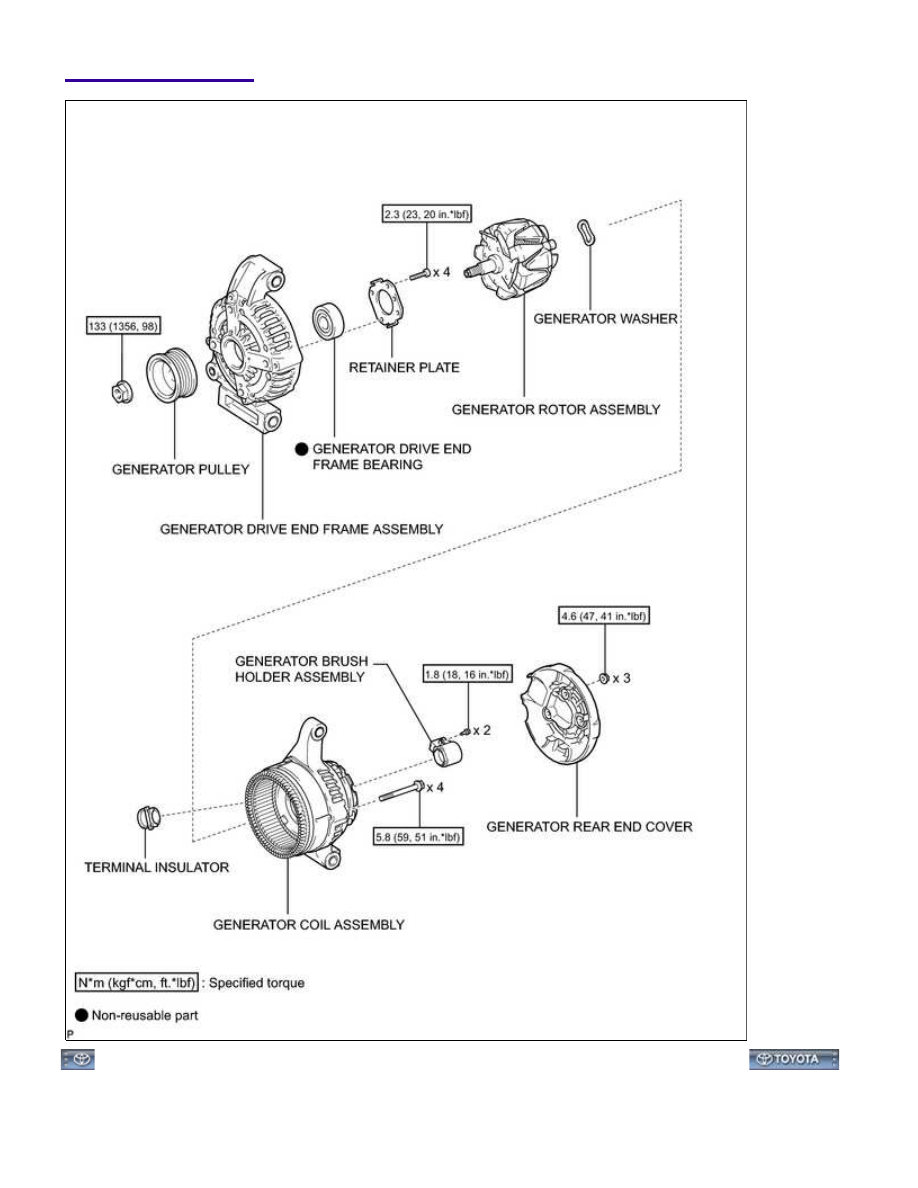

ILLUSTRATION

3UR-FE CHARGING: GENERATOR: COMPONENTS; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000189003XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE GENERATOR PULLEY

SST: 09820-63011

09820-06010

09820-06021

SST 1-A and B

09820-06010

SST 2

09820-06021

(a) Clamp the generator housing stay in a vise.

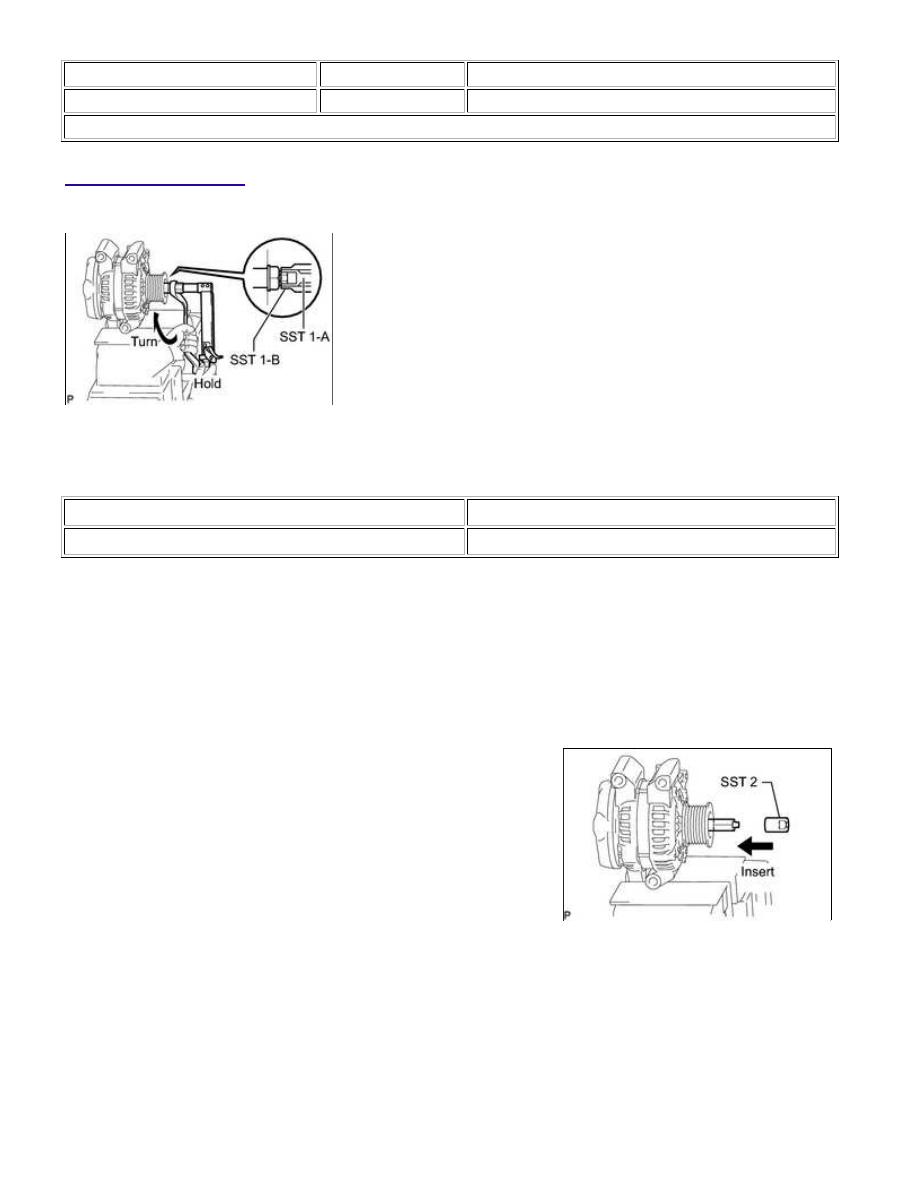

(b) Hold SST 1-A with a torque wrench, and tighten SST 1-B clockwise to the specified torque.

Torque:

39 N·m {398 kgf·cm, 29ft·lbf}

NOTICE:

Check that SST is secured on the rotor shaft.

(c) Insert SST 2, and attach the pulley nut to SST 2.

3UR-FE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra...
