Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: TRAC OFF Indicator Light does not Come ON;

2015 MY Tundra [08/2014 -        ]

TRAC OFF Indicator Light does not Come ON

DESCRIPTION

The skid control ECU is connected to the combination meter via the CAN communication system.

WIRING DIAGRAM

Refer to TRAC OFF indicator light circuit



.

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

INSPECT CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM

2.

INSPECT CONNECTOR CONNECTION CONDITION

(a) Check the skid control ECU connector connection condition.

OK:

The connector is securely connected.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

OK

OK

NG

CONNECT CONNECTOR CORRECTLY

3.

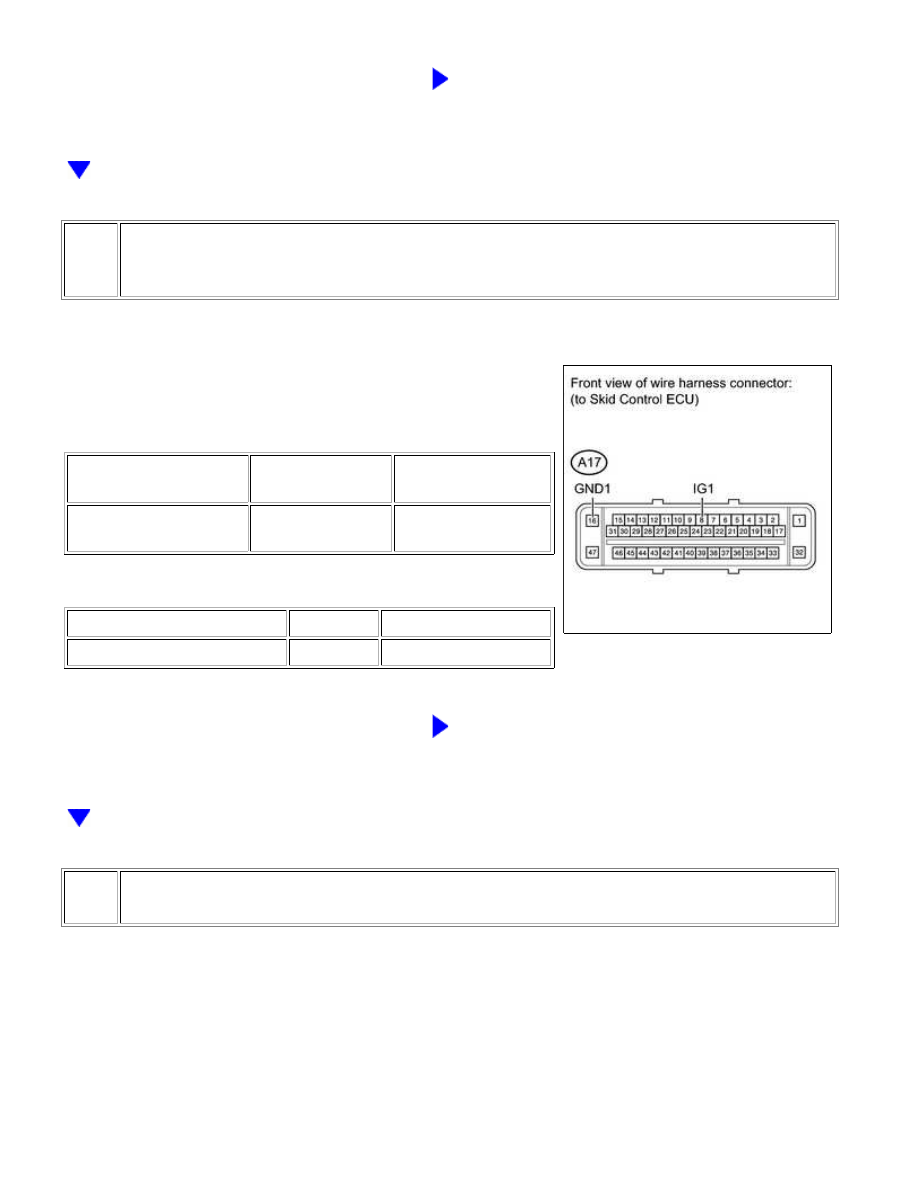

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - BATTERY AND BODY
GROUND)

(a) Disconnect the A17 ECU connector.

(b) Measure the voltage and resistance according to the value(s)

in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

A17-8 (IG1) - Body

ground

Ignition switch ON

11 to 14 V

Standard Resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

A17-16 (GND1) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

PERFORM ACTIVE TEST USING TECHSTREAM (TRC(TRAC) OFF INDICATOR LIGHT)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Select the Active Test mode and operate the TRAC OFF indicator light using the Techstream.

ABS/VSC/TRAC

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

OK

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

TRC(TRAC) OFF Indicator Light

TRAC OFF indicator light*1

TRAC OFF indicator*2

ON / OFF

Observe combination meter

(e) Check that the TRAC OFF indicator light*1 or TRAC OFF display*2 on the combination meter

assembly turn on or off in accordance with the Techstream operation.

OK:

The TRAC OFF indicator light*1 or TRAC OFF display*2 on the combination meter assembly turns on or off

in accordance with the Techstream operation.

HINT:

When the TRAC OFF indicator light remains illuminated*1 or TRAC OFF displayed*2, there may be an open

*2: w/ Multi-information Display

NG

GO TO METER / GAUGE SYSTEM

5.

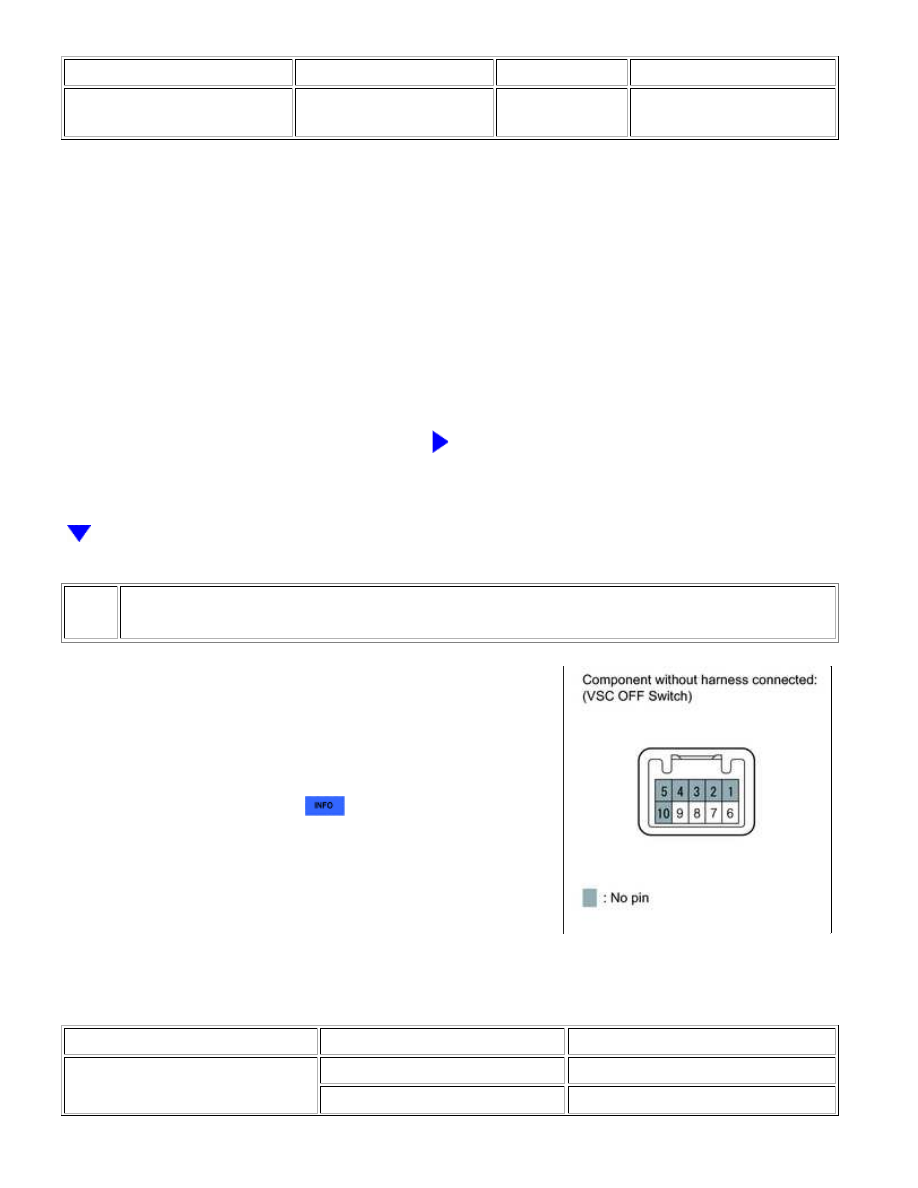

INSPECT VSC OFF SWITCH

(a) Remove the VSC OFF switch



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

6 - 9

Switch is pressed

Below 1 Ω

Switch is not pressed

10 kΩ or higher

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

OK

NG

REPLACE VSC OFF SWITCH

6.

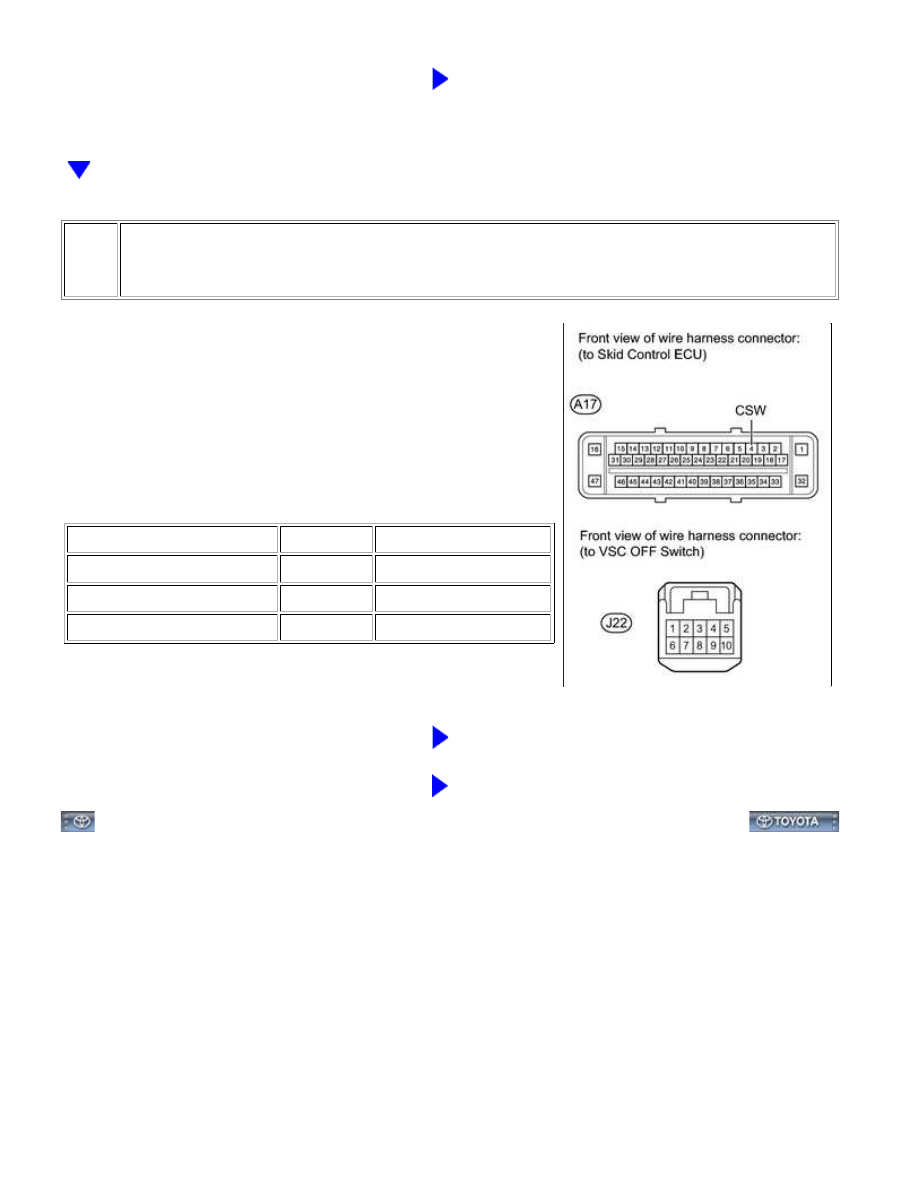

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - VSC OFF SWITCH AND BODY
GROUND)

(a) Disconnect the A17 ECU connector.

(b) Disconnect the J22 switch connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-4 (CSW) - J22-9

Always

Below 1 Ω

A17-4 (CSW) - Body ground

Always

10 kΩ or higher

J22-6 - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE VSC ACTUATOR ASSEMBLY
