Title: CRUISE CONTROL: CRUISE CONTROL MAIN SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

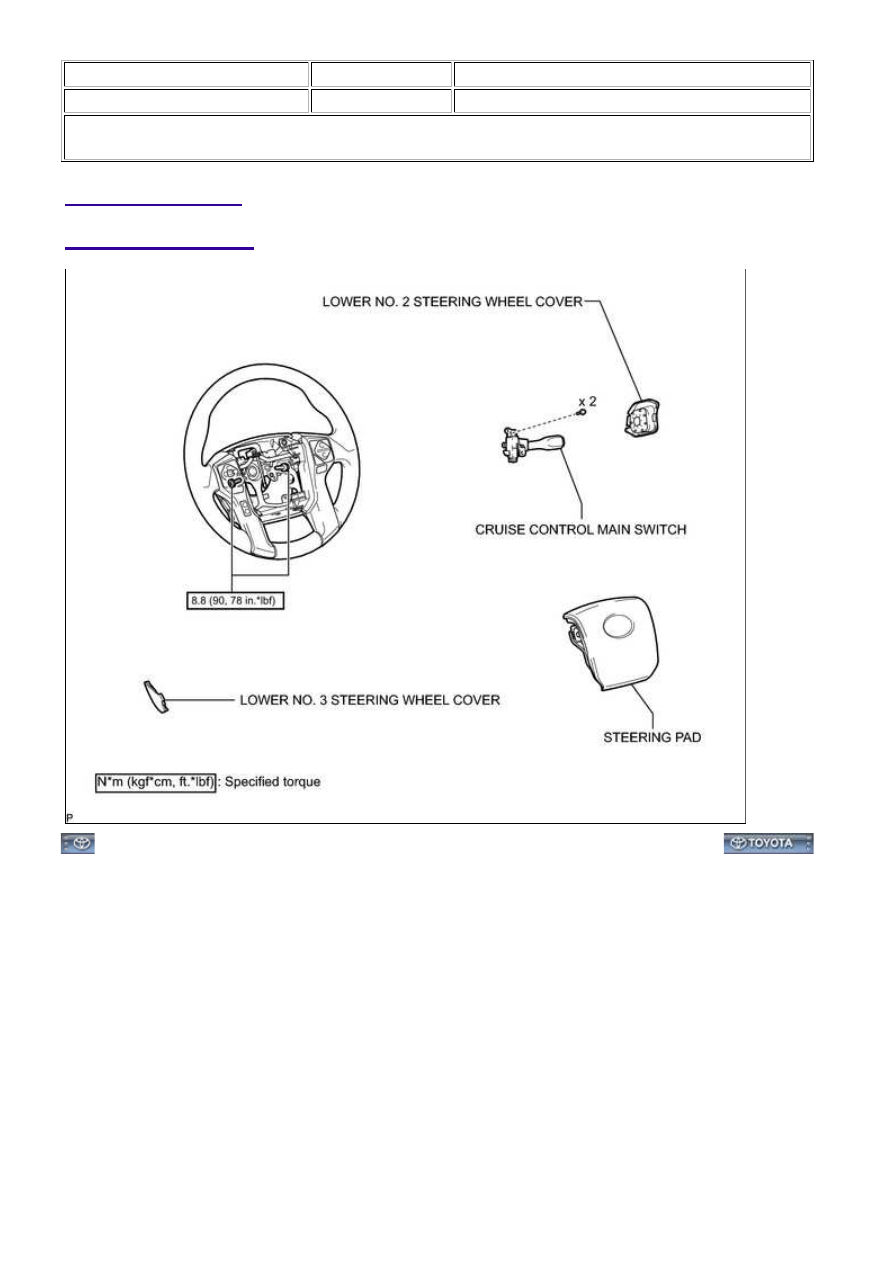

COMPONENTS

ILLUSTRATION

CRUISE CONTROL: CRUISE CONTROL MAIN SWITCH: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VLZ00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL MAIN SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable

the SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE LOWER NO. 2 STEERING WHEEL COVER

4. REMOVE LOWER NO. 3 STEERING WHEEL COVER

5. REMOVE STEERING PAD

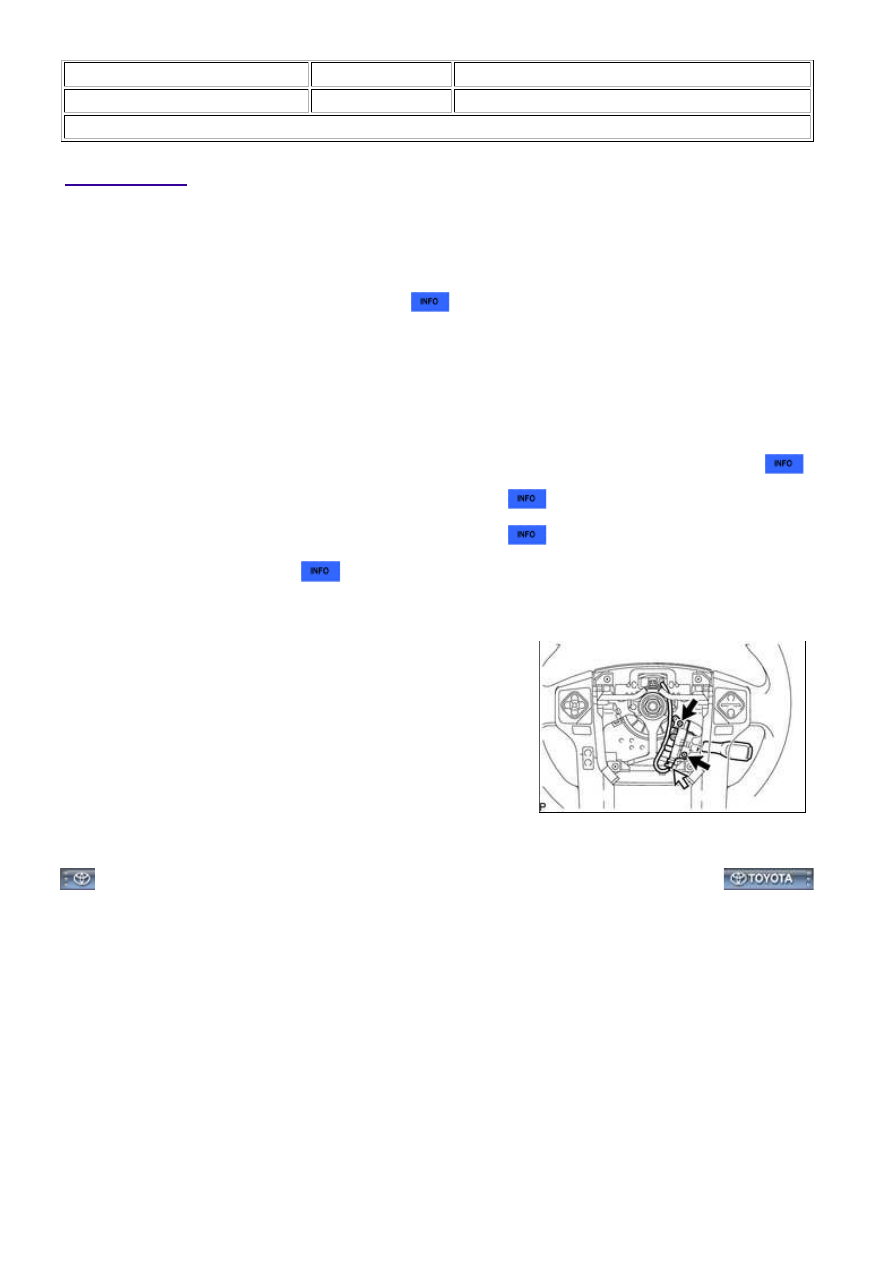

6. REMOVE CRUISE CONTROL MAIN SWITCH

(a) Disconnect the connector.

(b) Remove the 2 screws and cruise control main switch.

CRUISE CONTROL: CRUISE CONTROL MAIN SWITCH: REMOVA...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002VLX00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL MAIN SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT CRUISE CONTROL MAIN SWITCH

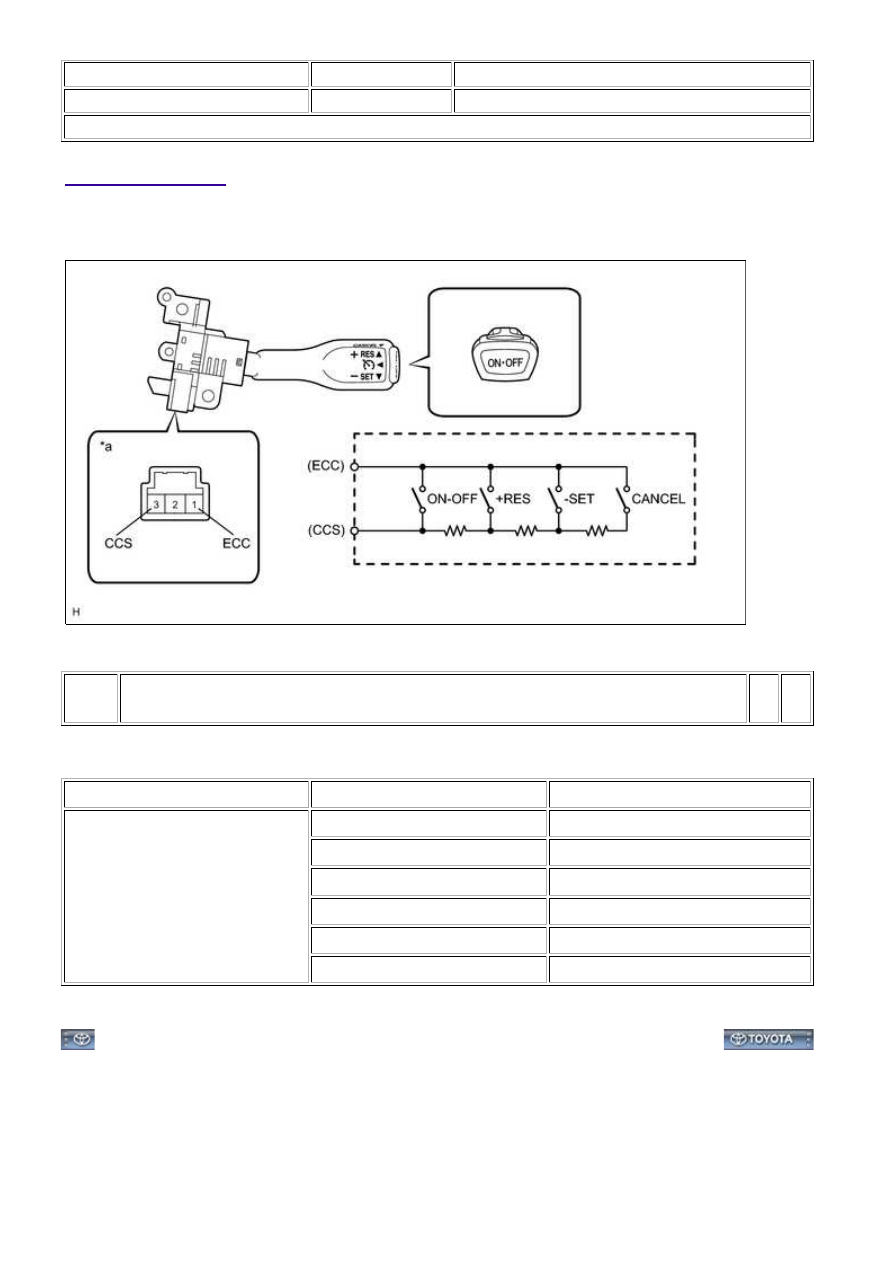

(a) Measure the resistance according to the value(s) in the table below.

Text in Illustration

*1

Component without harness connected

(Cruise Control Main Switch)

-

-

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

1 (ECC) - 3 (CCS)

Neutral

10 kΩ or higher

+RES

235 to 245 Ω

-SET

620 to 640 Ω

CANCEL

1510 to 1570 Ω

Main Switch OFF

10 kΩ or higher

Main Switch ON

Below 1.5 Ω

If the result is not as specified, replace the cruise control main switch.

CRUISE CONTROL: CRUISE CONTROL MAIN SWITCH: INSPEC...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VLW00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL MAIN SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

1. INSTALL CRUISE CONTROL MAIN SWITCH

(a) Install the cruise control main switch with the 2 screws.

(b) Connect the connector.

2. INSTALL STEERING PAD

3. INSTALL LOWER NO. 3 STEERING WHEEL COVER

4. INSTALL LOWER NO. 2 STEERING WHEEL COVER

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

6. CHECK SRS WARNING LIGHT
