Toyota Tundra (2015 year). Manual - part 2640

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002WBA017X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE STARTING: STARTER RELAY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. REMOVE STARTER RELAY (ST)

(a) Remove the engine room relay box cover.

(b) Remove the starter relay from the engine room relay block.

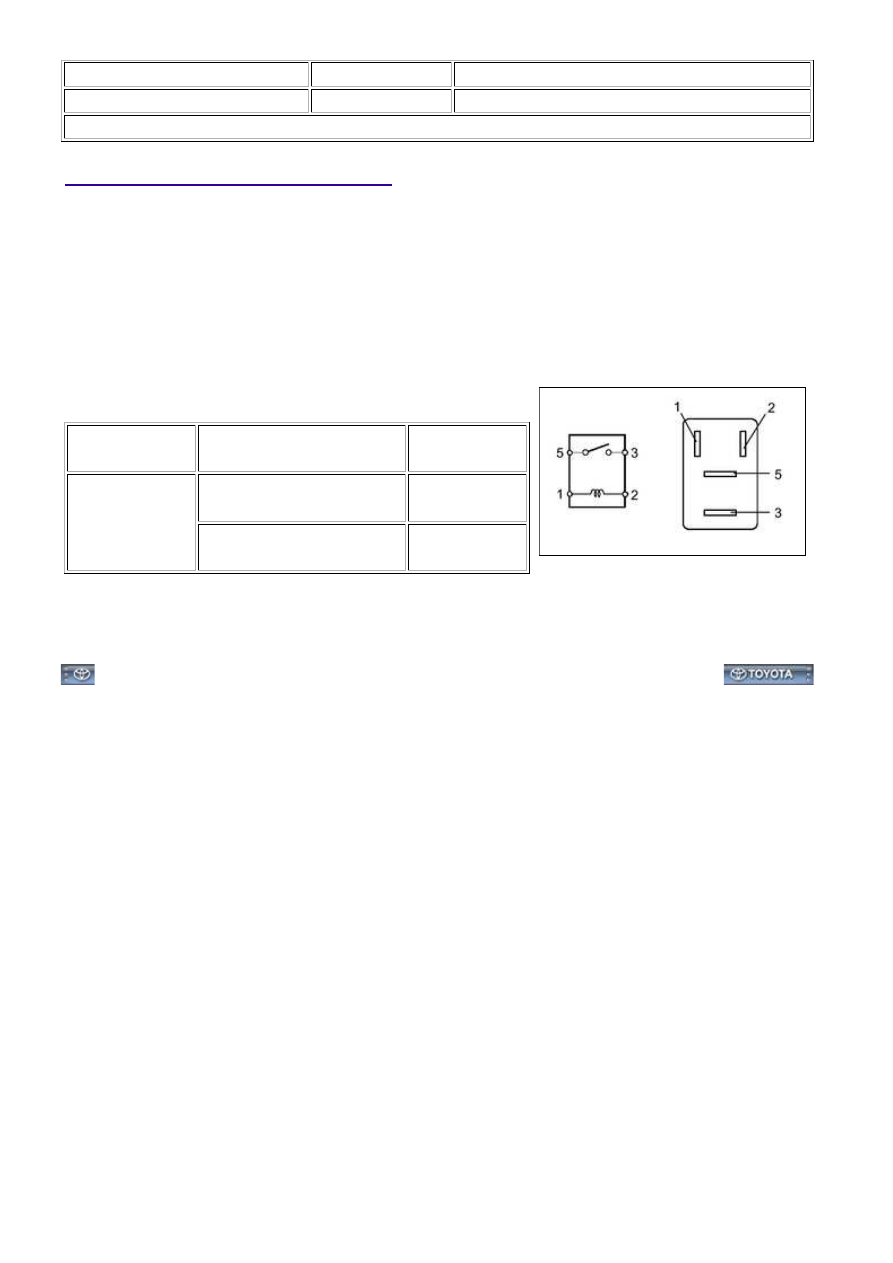

2. INSPECT STARTER RELAY

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TERMINAL

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

When battery voltage is not

applied to terminals 1 and 2

10 kΩ or higher

When battery voltage is

applied to terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the relay.

3. INSTALL STARTER RELAY

3UR-FE STARTING: STARTER RELAY: ON-VEHICLE INSPECTION...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002GER028X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE STARTING: STARTING SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

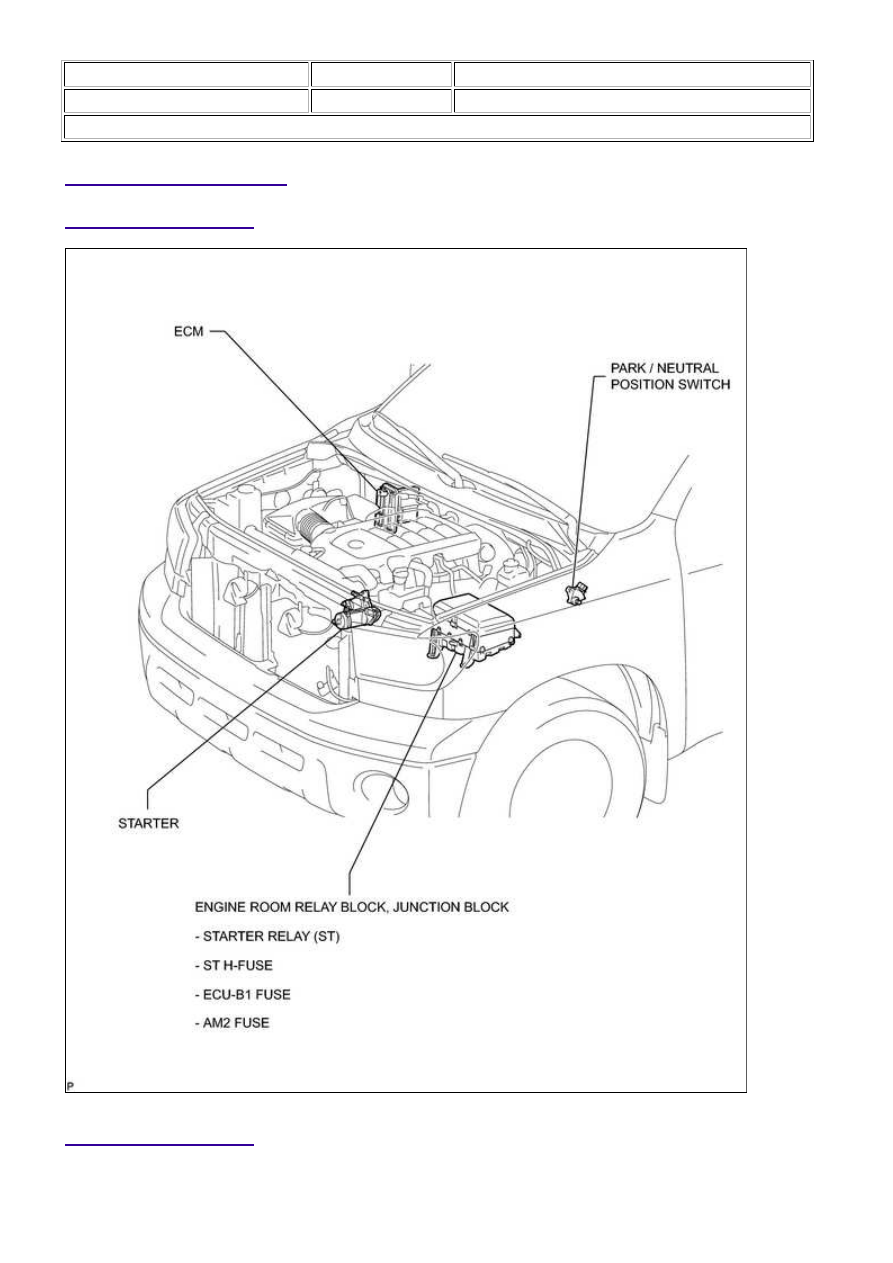

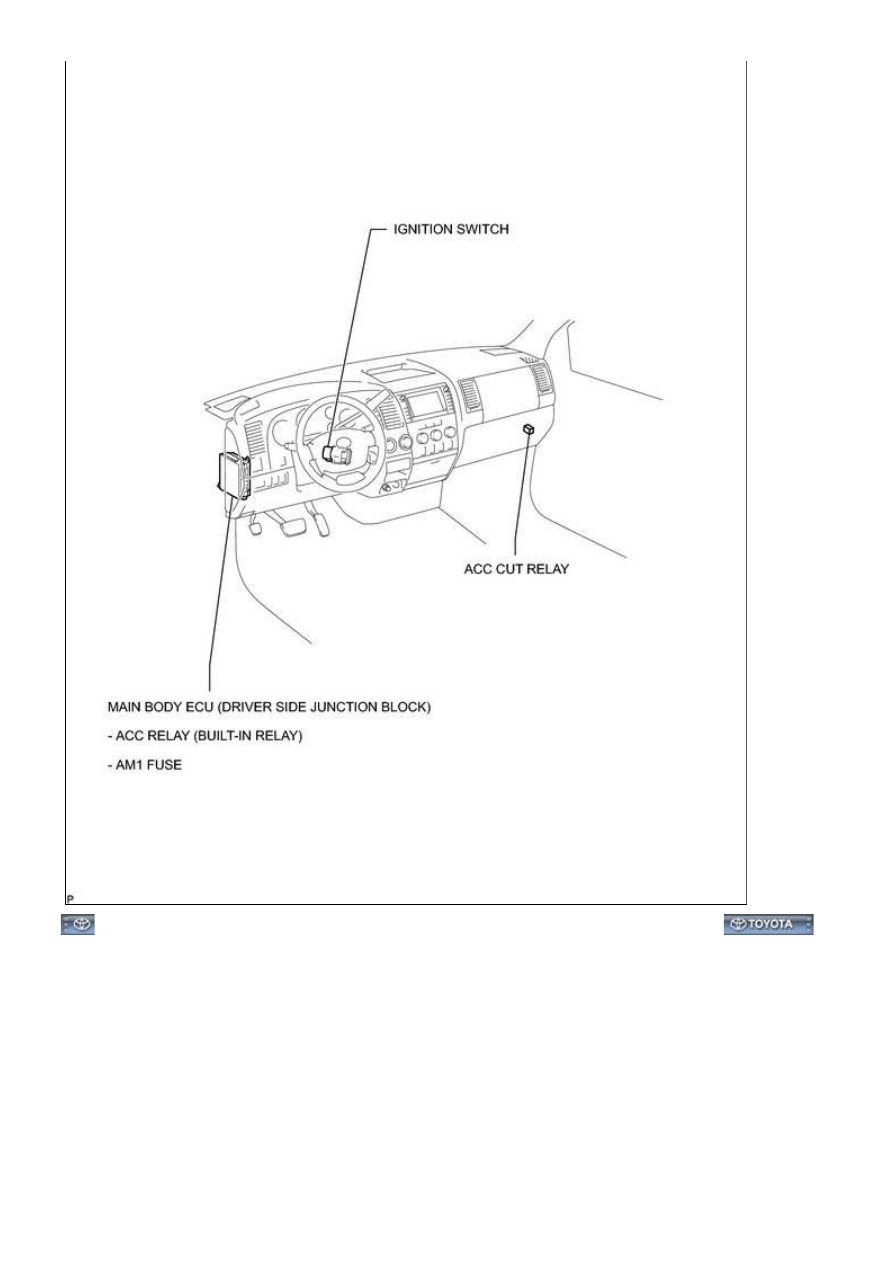

PARTS LOCATION

ILLUSTRATION

ILLUSTRATION

3UR-FE STARTING: STARTING SYSTEM: PARTS LOCATION; 201...

3UR-FE STARTING: STARTING SYSTEM: PARTS LOCATION; 201...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002WBG025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

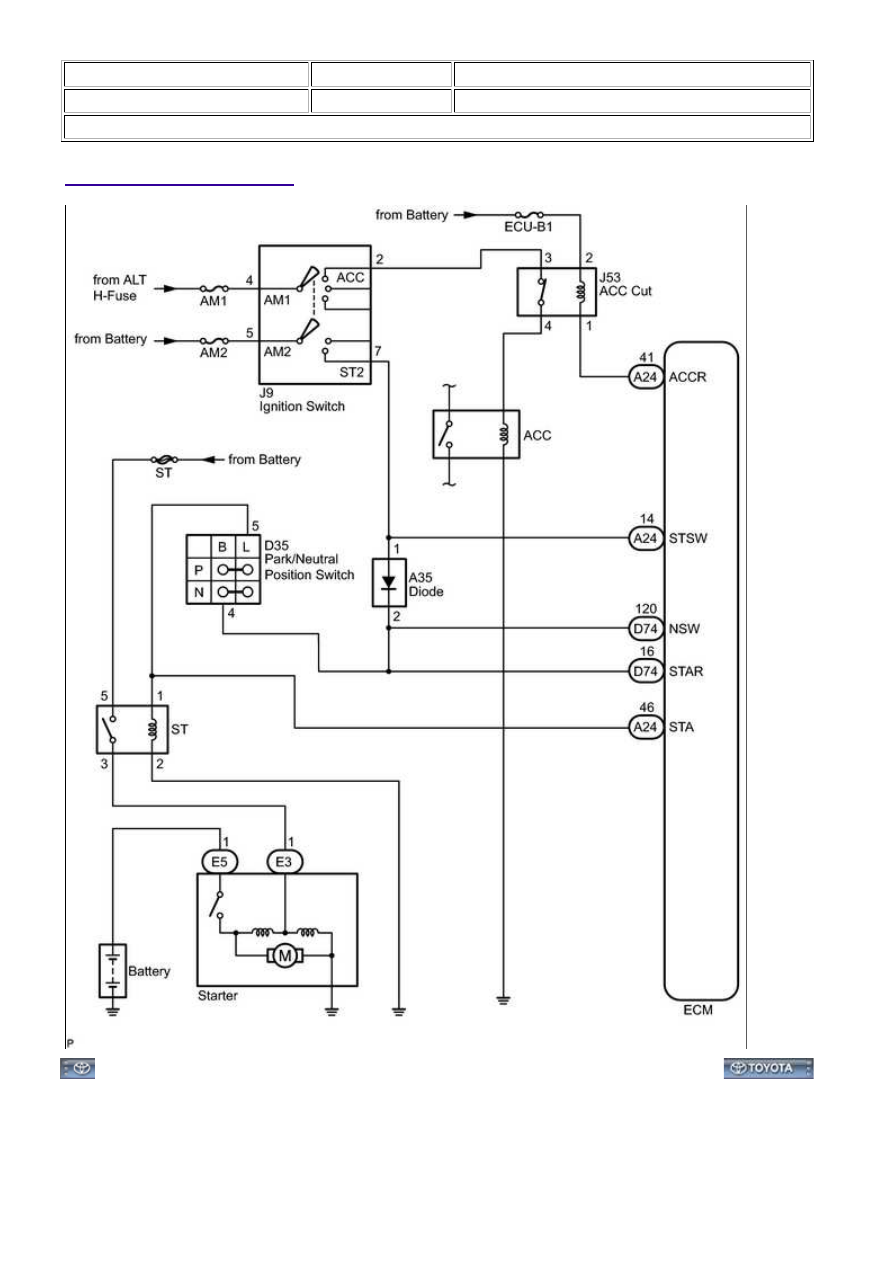

Title: 3UR-FE STARTING: STARTING SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

SYSTEM DIAGRAM

3UR-FE STARTING: STARTING SYSTEM: SYSTEM DIAGRAM; 20...
