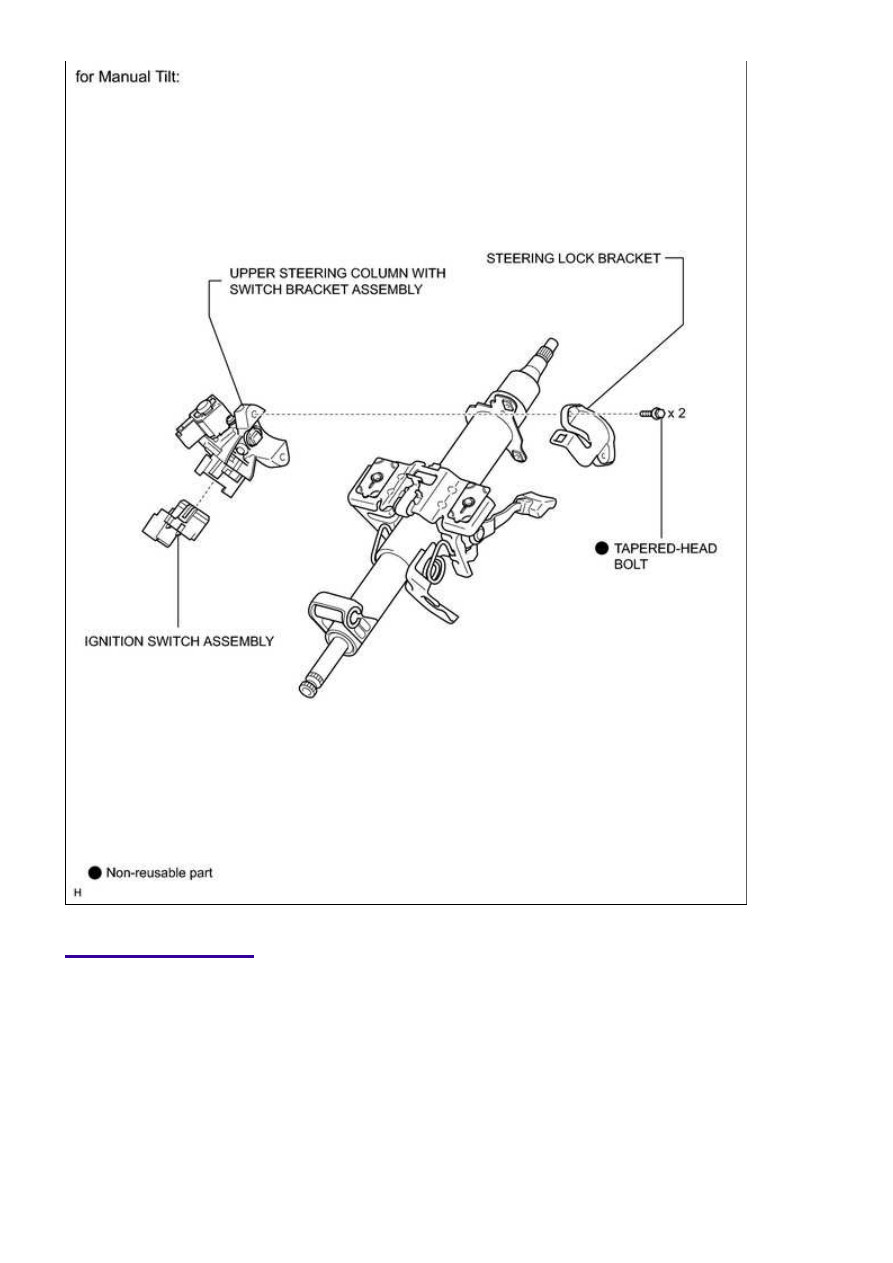

ILLUSTRATION

3UR-FE STARTING: IGNITION SWITCH: COMPONENTS; 2015 MY...

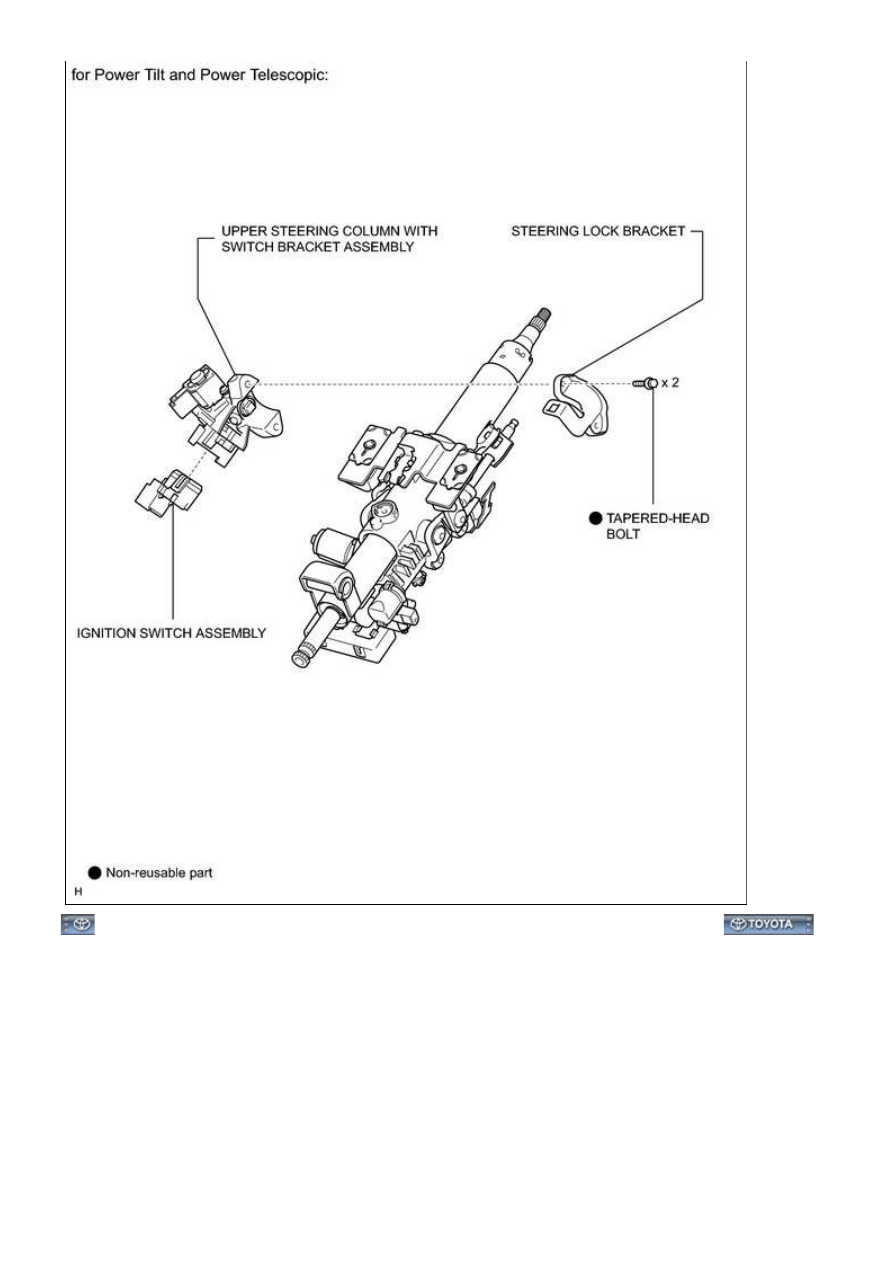

ILLUSTRATION

3UR-FE STARTING: IGNITION SWITCH: COMPONENTS; 2015 MY...

3UR-FE STARTING: IGNITION SWITCH: COMPONENTS; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002DYS01WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE STARTING: IGNITION SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE STEERING COLUMN ASSEMBLY

(a) for Manual Tilt:

Remove the steering column assembly



.

(b) for Manual Tilt and Telescopic:

Remove the steering column assembly



.

(c) for Power Tilt and Power Telescopic:

Remove the steering column assembly



.

4. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual

Tilt)

5. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual

Tilt and Manual Telescopic Steering Column)

6. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Power

Tilt and Power Telescopic Steering Column)

7. REMOVE IGNITION SWITCH ASSEMBLY

3UR-FE STARTING: IGNITION SWITCH: REMOVAL; 2015 MY Tund...
