Toyota Tundra (2015 year). Manual - part 2583

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RK022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

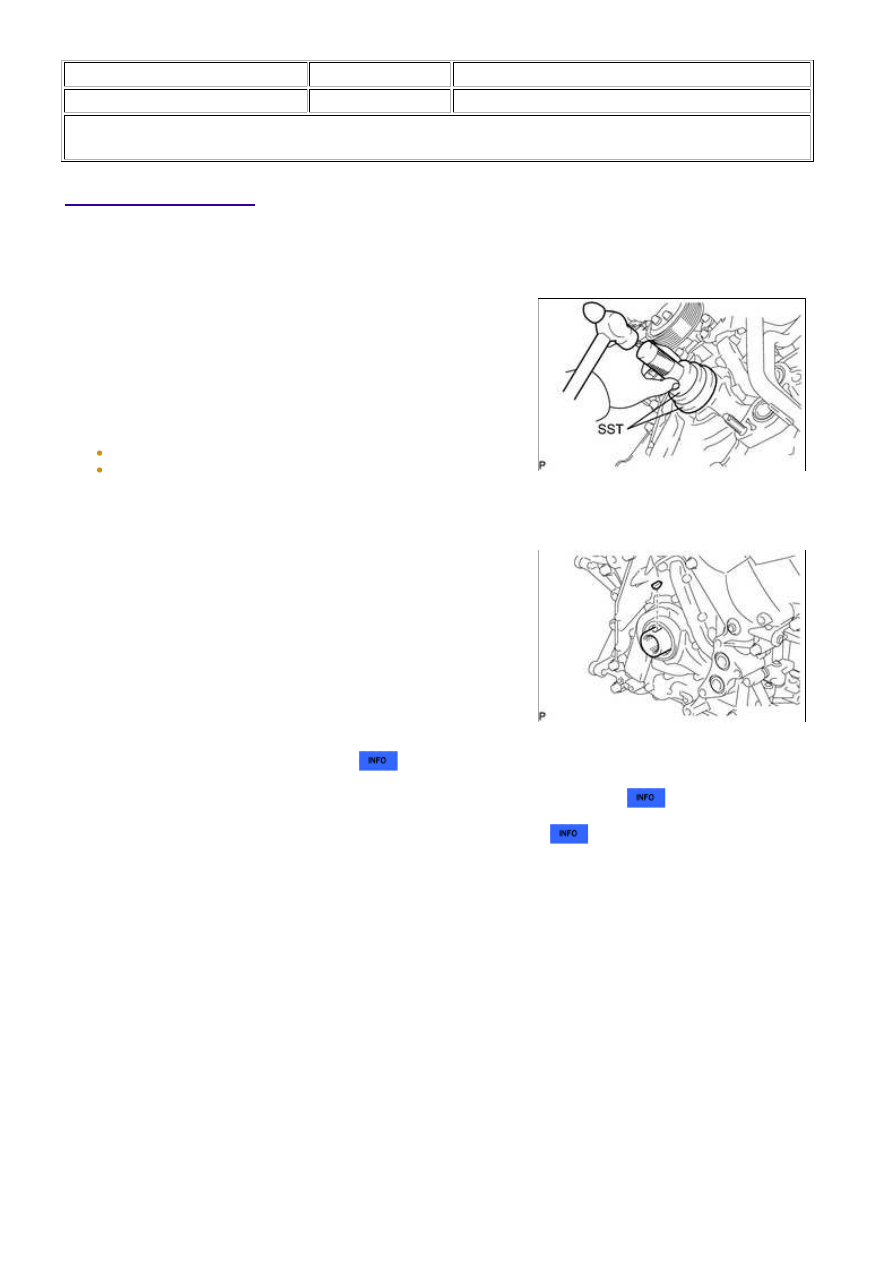

INSTALLATION

1. INSTALL FRONT CRANKSHAFT OIL SEAL

between 0 to 1.0 mm (0 to 0.0394 in.) from the timing chain

cover edge.

SST: 09223-22010

SST: 09506-35010

NOTICE:

Keep the lip free from foreign matter.
Do not tap the oil seal at an angle.

2. INSTALL CRANKSHAFT TIMING GEAR KEY

(a) Install the crankshaft timing gear key.

3. INSTALL CRANKSHAFT PULLEY

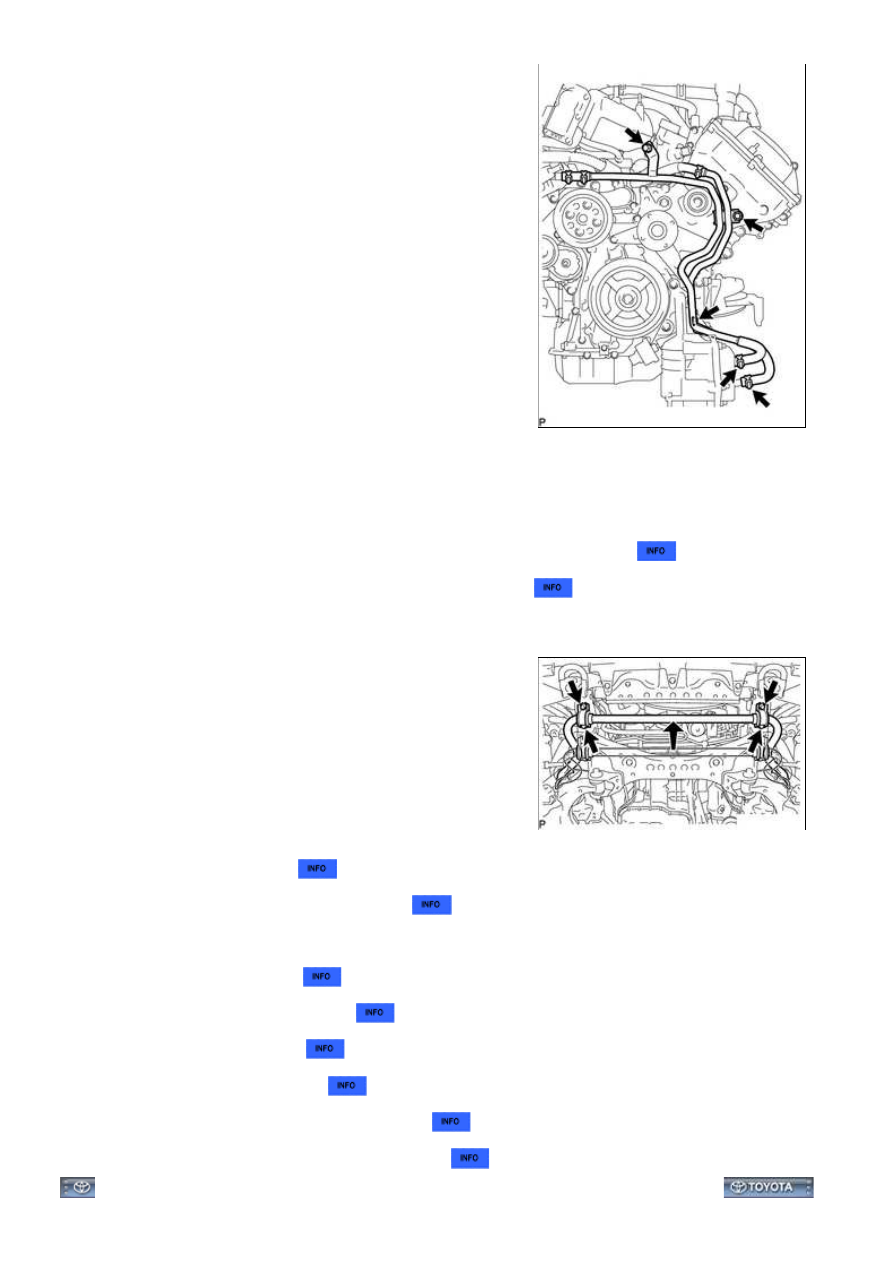

4. INSTALL OIL FILTER BRACKET SUB-ASSEMBLY (w/ Oil Cooler)

5. INSTALL NO. 1 OIL COOLER BRACKET (w/ Oil Cooler)

6. CONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY (w/ Oil Cooler)

3UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL...

(a) Connect the 2 water by-pass hoses to the oil cooler.

(b) Install the 3 by-pass pipe bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

7. INSTALL OIL FILTER BRACKET SUB-ASSEMBLY (w/o Oil Cooler)

8. INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY

9. CONNECT FRONT STABILIZER BAR

(a) Connect the stabilizer bar and install the 2 stabilizer bushes

and 2 stabilizer brackets with the 4 bolts.

Torque:

69 N·m {704 kgf·cm, 51ft·lbf}

10. INSTALL FAN SHROUD

11. INSTALL FAN & GENERATOR V BELT

12. INSTALL INLET RADIATOR HOSE

13. ADD ENGINE COOLANT

14. INSPECT FOR COOLANT LEAK

15. INSPECT FOR OIL LEAK

16. CHECK ENGINE OIL LEVEL

17. INSTALL NO. 1 ENGINE UNDER COVER

18. INSTALL V-BANK COVER SUB-ASSEMBLY

3UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031RO01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

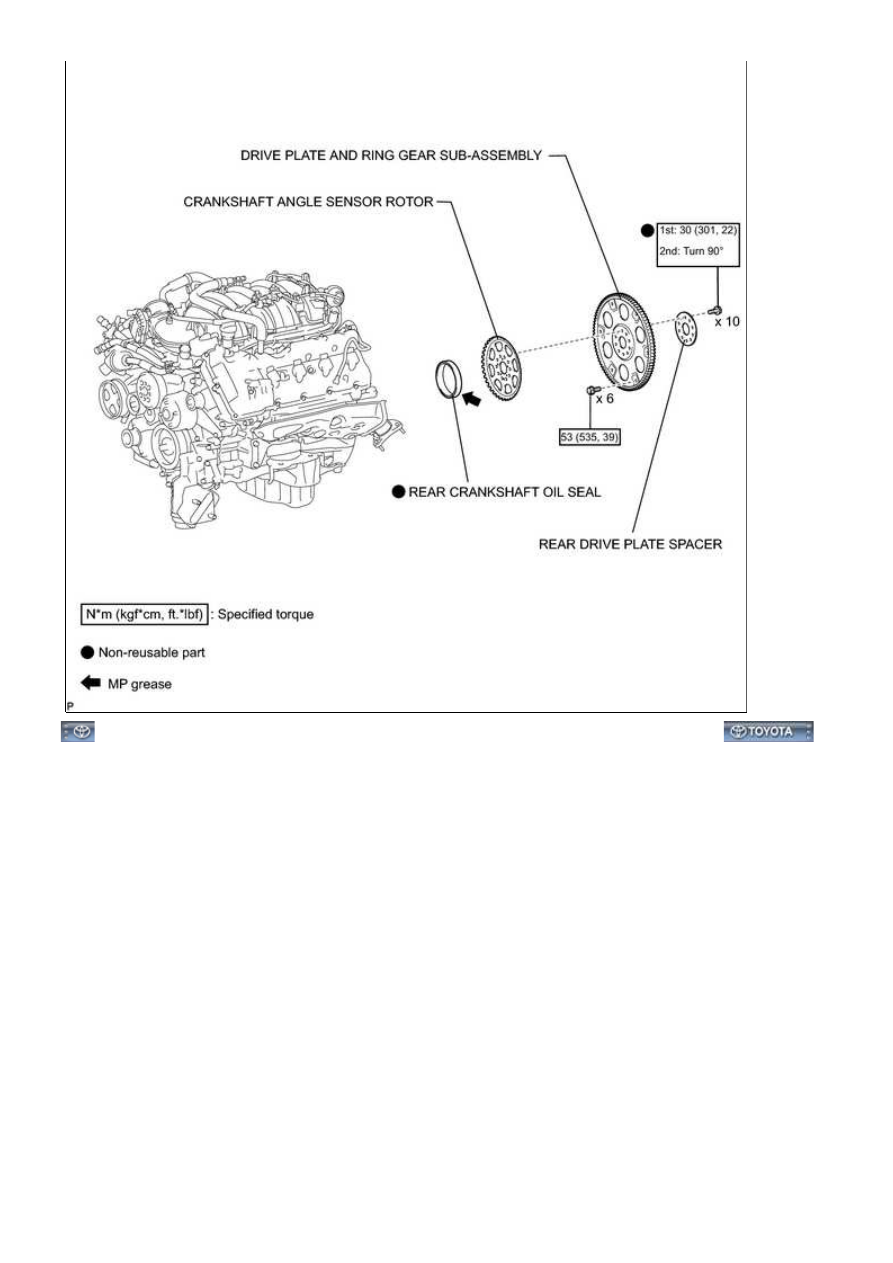

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL...

3UR-FE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL...
