Toyota Tundra (2015 year). Manual - part 2582

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031RL01ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

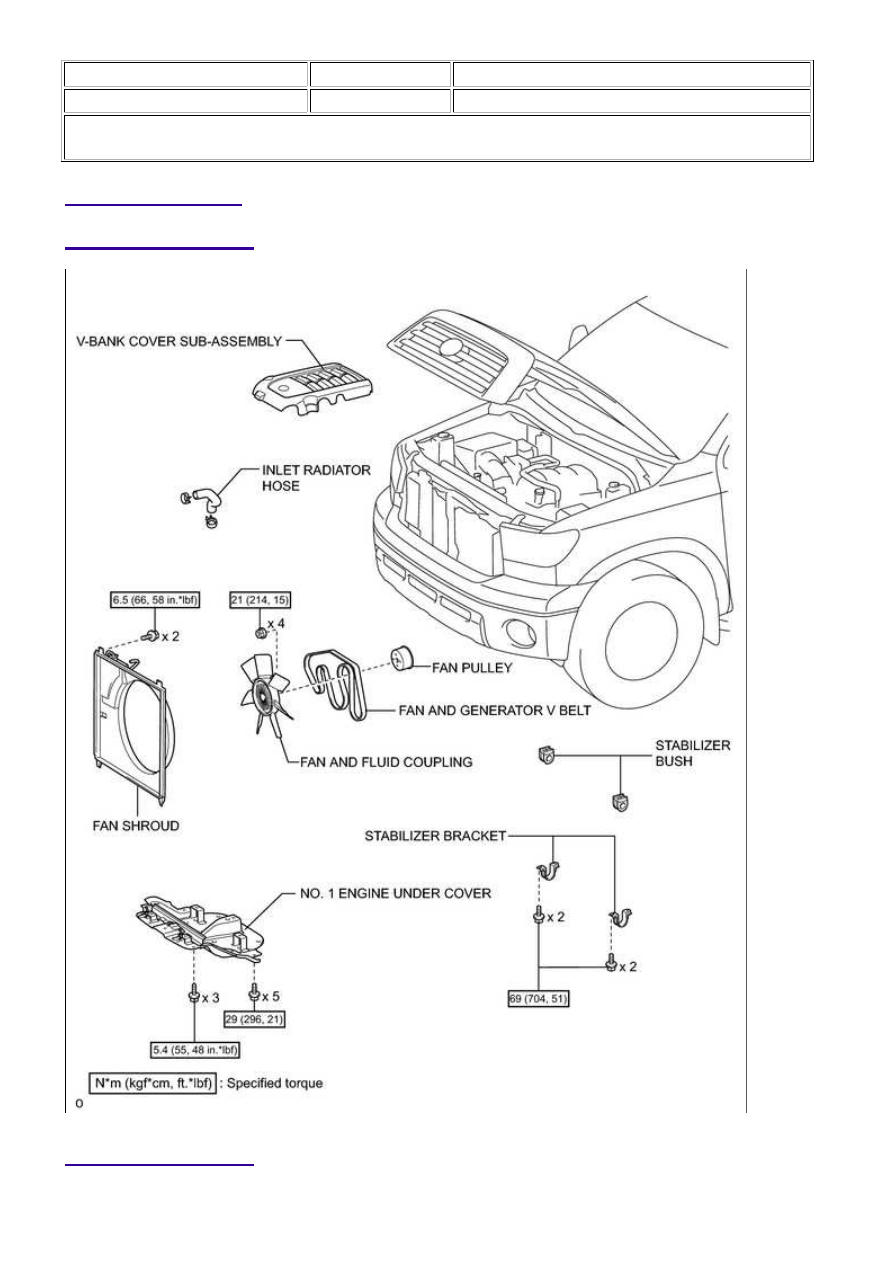

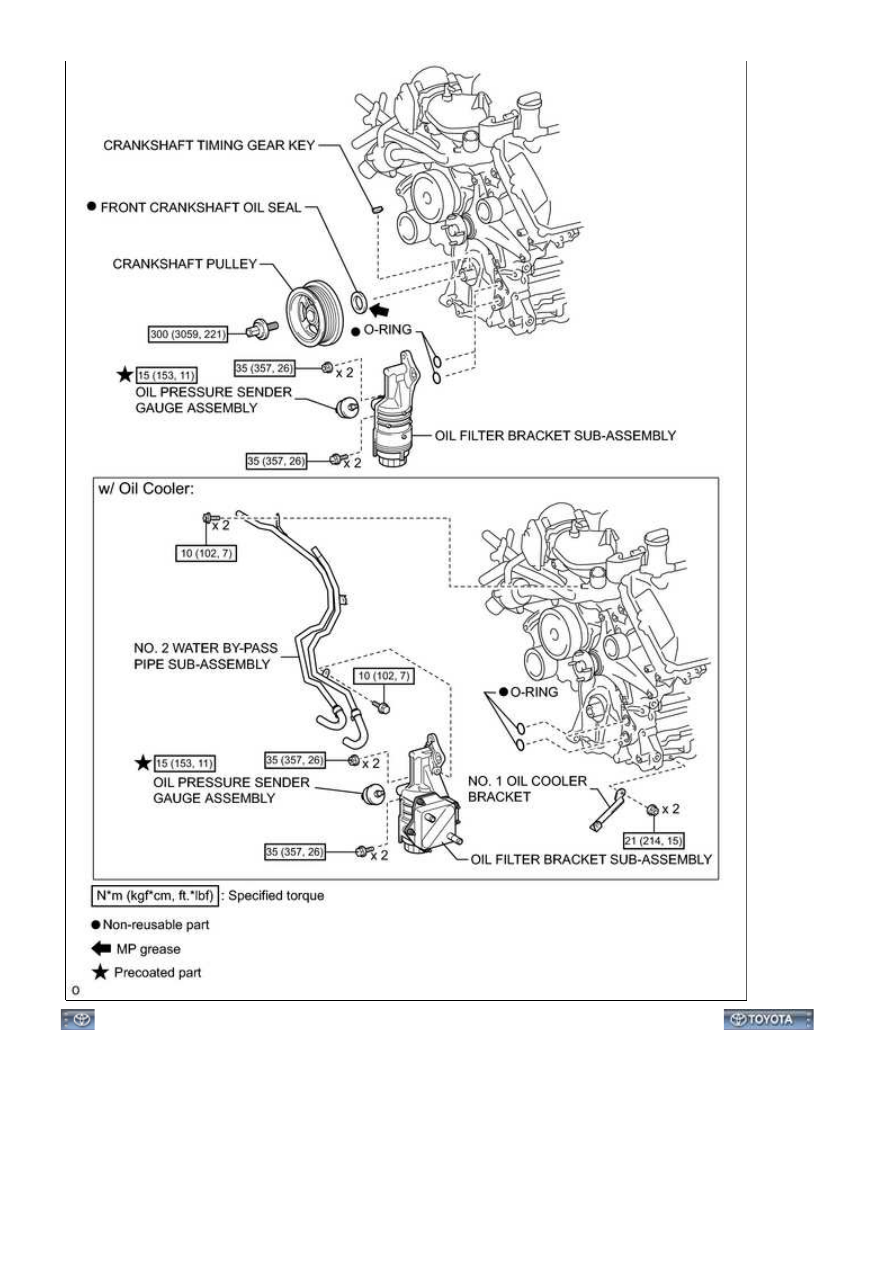

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEA...

3UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RM022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE NO. 1 ENGINE UNDER COVER

3. DRAIN ENGINE COOLANT

4. REMOVE INLET RADIATOR HOSE

5. REMOVE FAN & GENERATOR V BELT

6. REMOVE FAN SHROUD

7. DISCONNECT FRONT STABILIZER BAR

(a) Remove the 4 bolts, 2 stabilizer brackets and 2 stabilizer

bushes. Then disconnect the stabilizer bar.

8. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

9. REMOVE OIL FILTER BRACKET SUB-ASSEMBLY (w/o Oil Cooler)

10. DISCONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY (w/ Oil Cooler)

(a) Remove the 3 bolts and disconnect the 2 water by-pass

hoses from the oil cooler.

3UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEA...

11. REMOVE NO. 1 OIL COOLER BRACKET (w/ Oil Cooler)

12. REMOVE OIL FILTER BRACKET SUB-ASSEMBLY (w/ Oil Cooler)

13. REMOVE CRANKSHAFT PULLEY

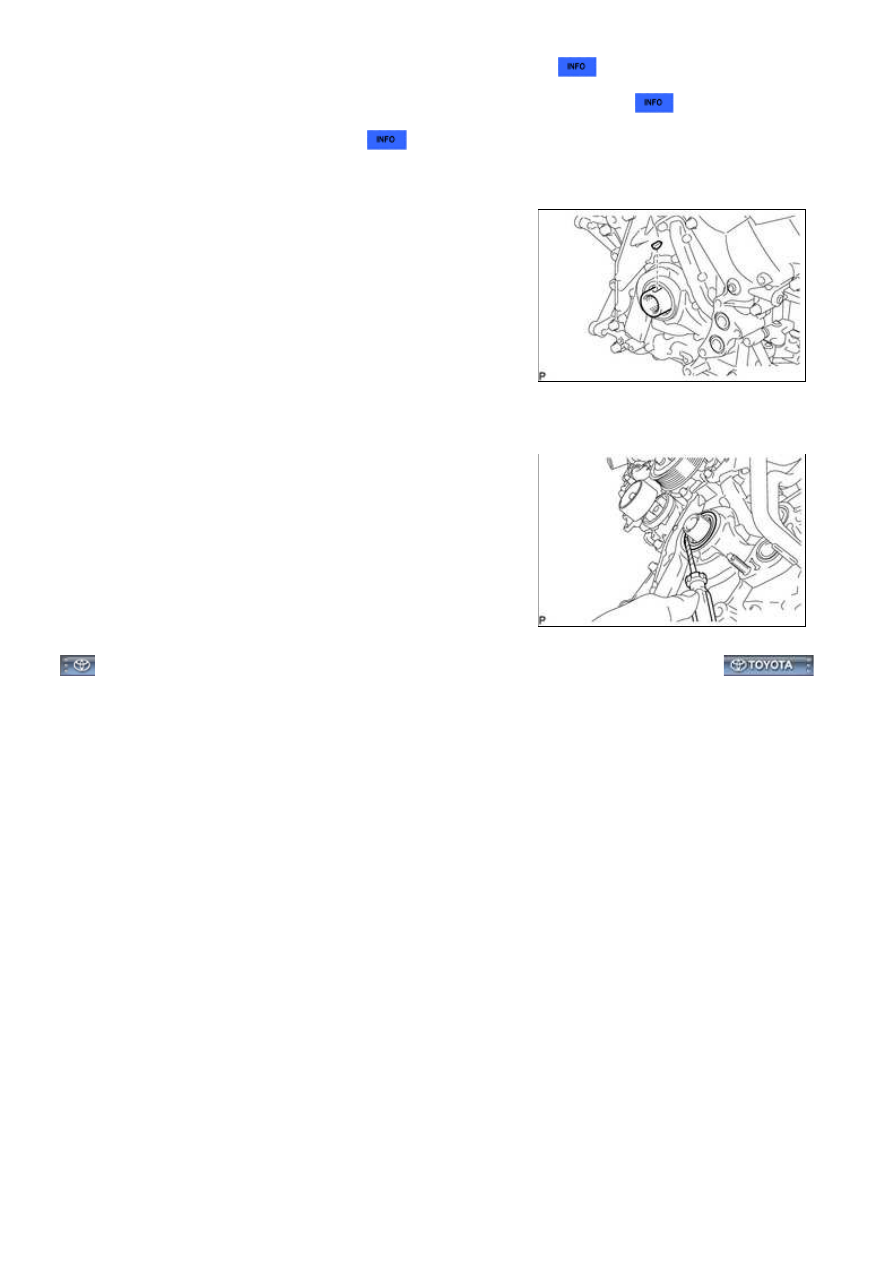

14. REMOVE CRANKSHAFT TIMING GEAR KEY

(a) Remove the crankshaft timing gear key from the crankshaft.

15. REMOVE FRONT CRANKSHAFT OIL SEAL

(a) Using a screwdriver, pry out the oil seal.

NOTICE:

HINT:

Tape the screwdriver tip before use.

3UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEA...
