Toyota Tundra (2015 year). Manual - part 2579

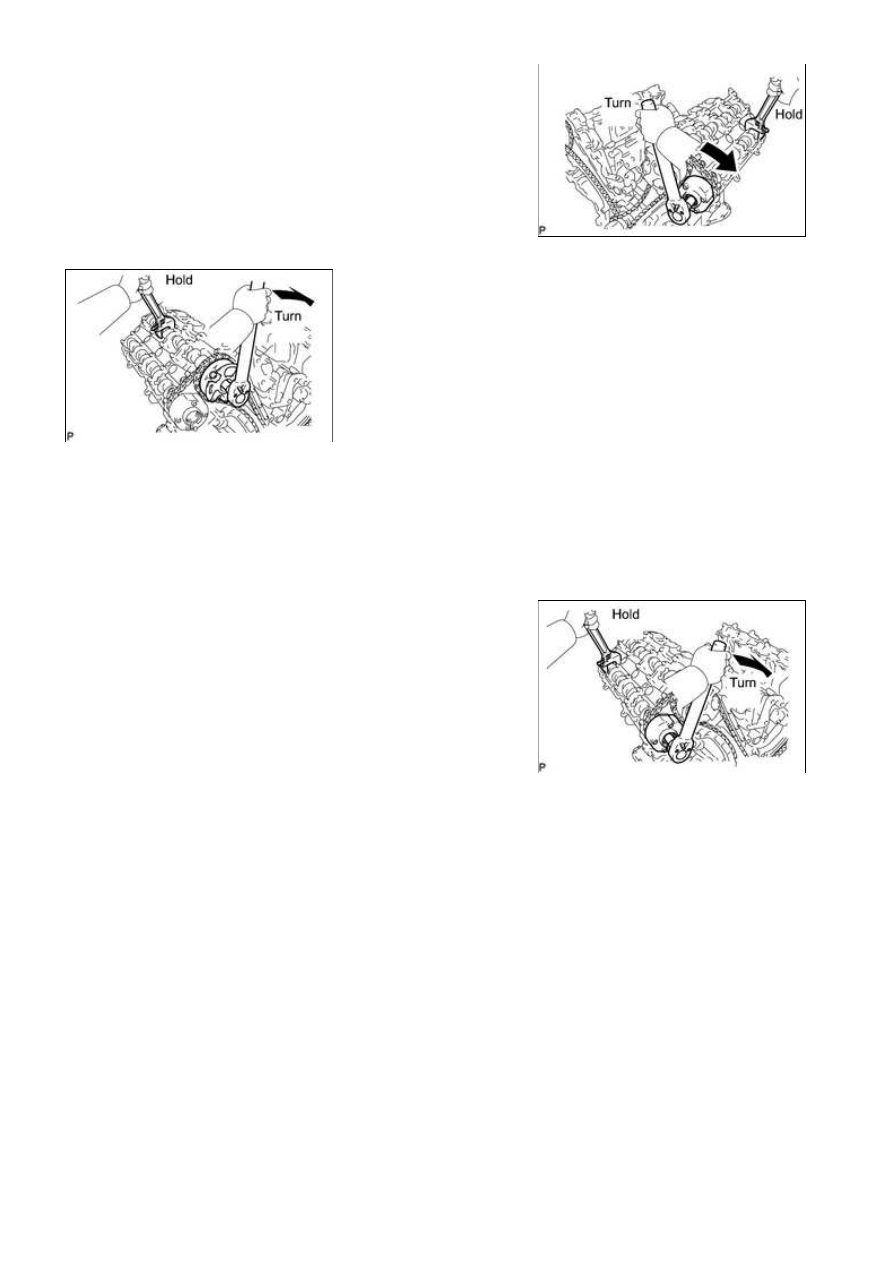

the bolt.

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

(b) RH:

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

the bolt.

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

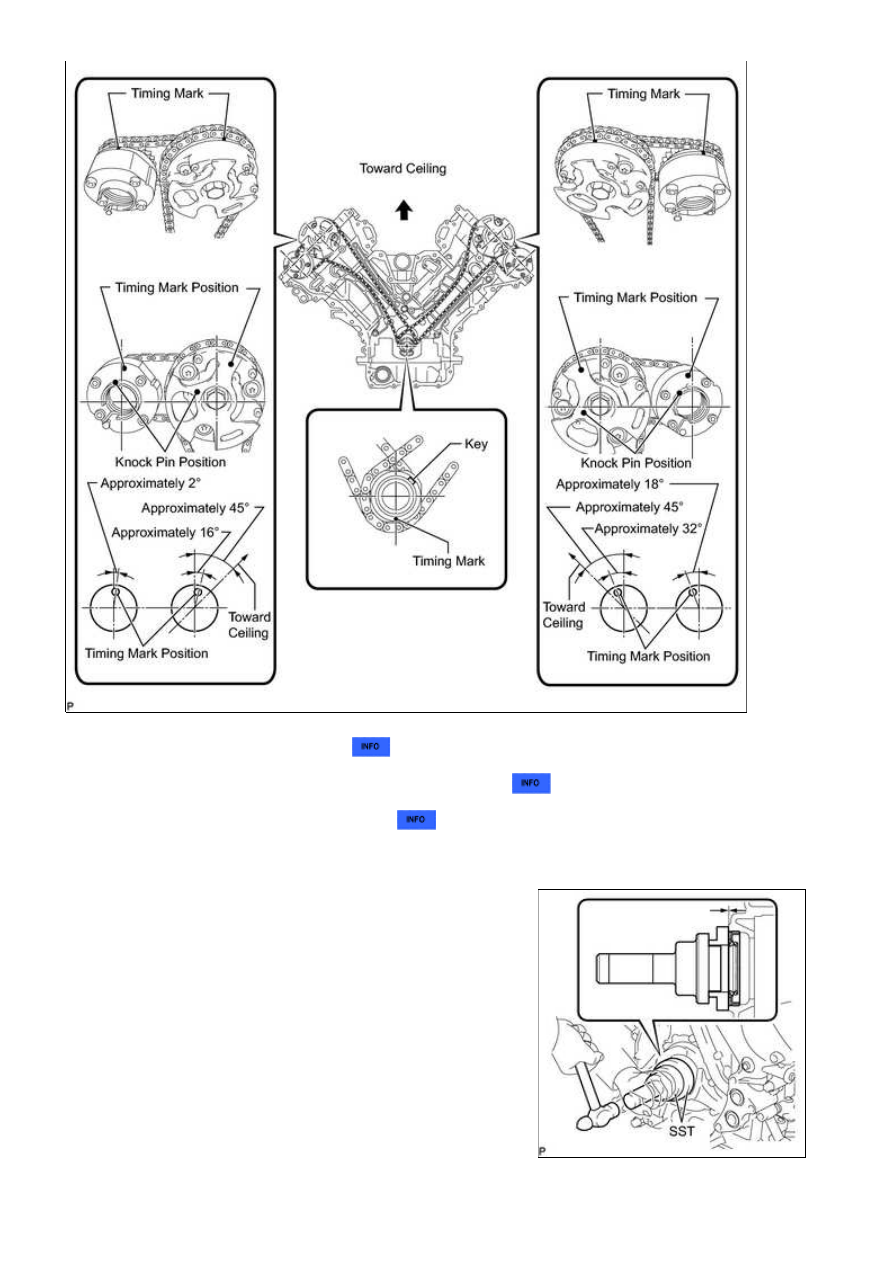

37. CHECK NO. 1 CYLINDER TO TDC / COMPRESSION

(a) Temporarily install the pulley set bolt.

(b) Rotate the crankshaft clockwise, and check that the timing marks on the crankshaft timing gear and

camshaft timing gears are as shown in the illustration.

(c) Remove the crankshaft pulley bolt.

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

38. INSTALL WATER INLET PIPE

39. INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

40. INSTALL WATER PUMP ASSEMBLY

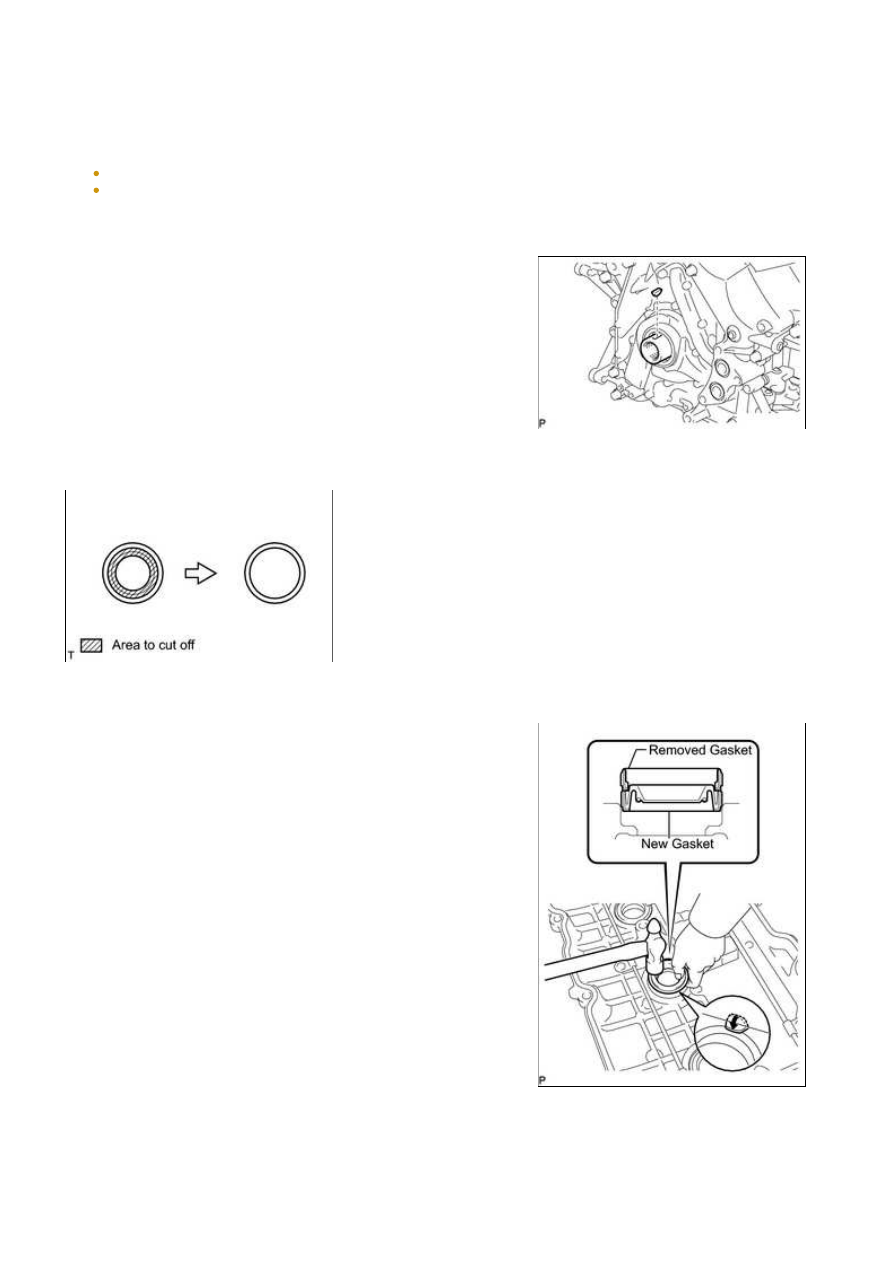

41. INSTALL FRONT CRANKSHAFT OIL SEAL

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

timing chain cover edge.

SST: 09223-22010

SST: 09506-35010

NOTICE:

Keep the lip free from foreign matter.
Do not tap oil seal at an angle.

42. INSTALL CRANKSHAFT TIMING GEAR KEY

(a) Install the crankshaft timing gear key to the crankshaft.

43. INSTALL SPARK PLUG TUBE GASKET

gasket until it stops.

HINT:

If the removed gasket does not fit on the new one, correct

the removed one with pliers.

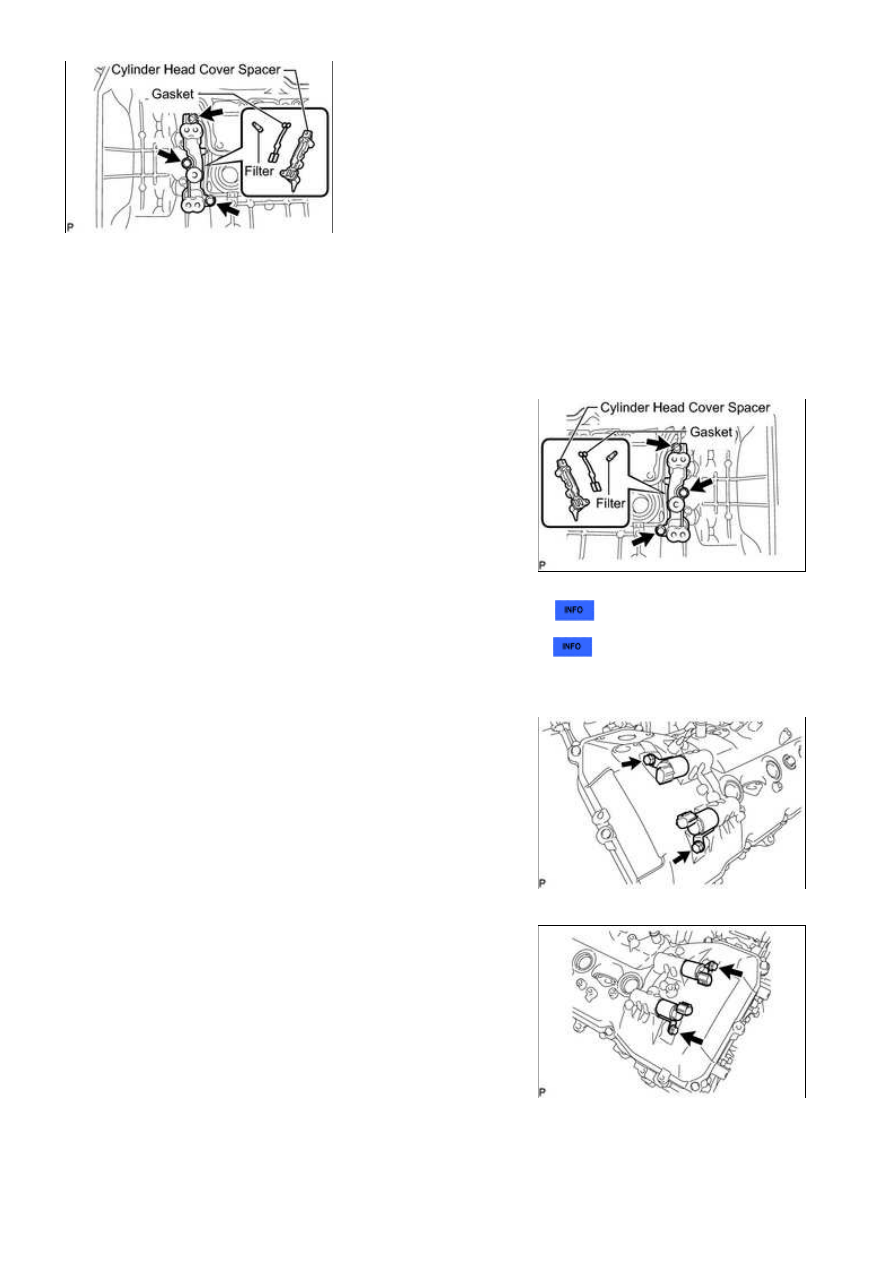

44. INSTALL OIL CONTROL VALVE FILTER

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

(a) LH:

(1) Install the valve filter in the cylinder head cover.

(2) Install a new gasket and the cylinder head cover spacer with the 3 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) RH:

(1) Install the valve filter in the cylinder head cover.

(2) Install a new gasket and the cylinder head cover spacer

with the 3 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

45. INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY RH

46. INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY LH

47. INSTALL CAMSHAFT OIL CONTROL VALVE ASSEMBLY

(a) LH:

(3) Install the 2 oil control valves with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) RH:

(3) Install the 2 oil control valves with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...
