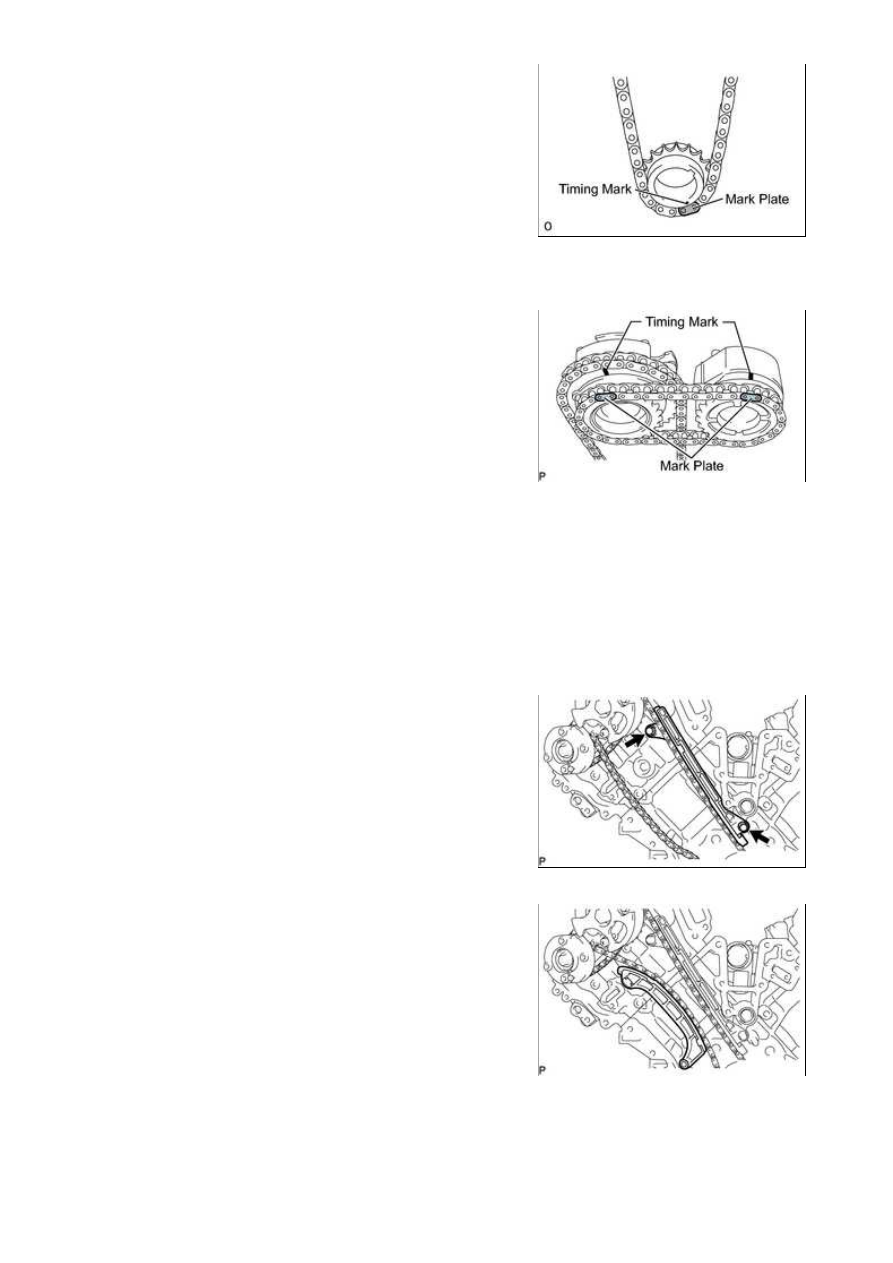

(b) Align the No. 1 chain's orange mark plate with the crankshaft

timing gear's timing mark, and attach the chain to the gear

as shown in the illustration.

(c) Align the No. 2 chain's mark plates (yellow) with the timing

shown in the illustration.

NOTICE:

The camshaft timing exhaust gear has 2 grooves. Align the

The crankshaft timing gear and camshaft exhaust gear will be

installed with the No. 1 and No. 2 chains connected to the
gears.

(d) Install the crankshaft timing sprocket to the crankshaft.

28. INSTALL NO. 1 CHAIN VIBRATION DAMPER RH

(a) Install the vibration damper with the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

29. INSTALL NO. 1 CHAIN TENSIONER SLIPPER RH

HINT:

If you cannot install the chain tensioner slipper due to the

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

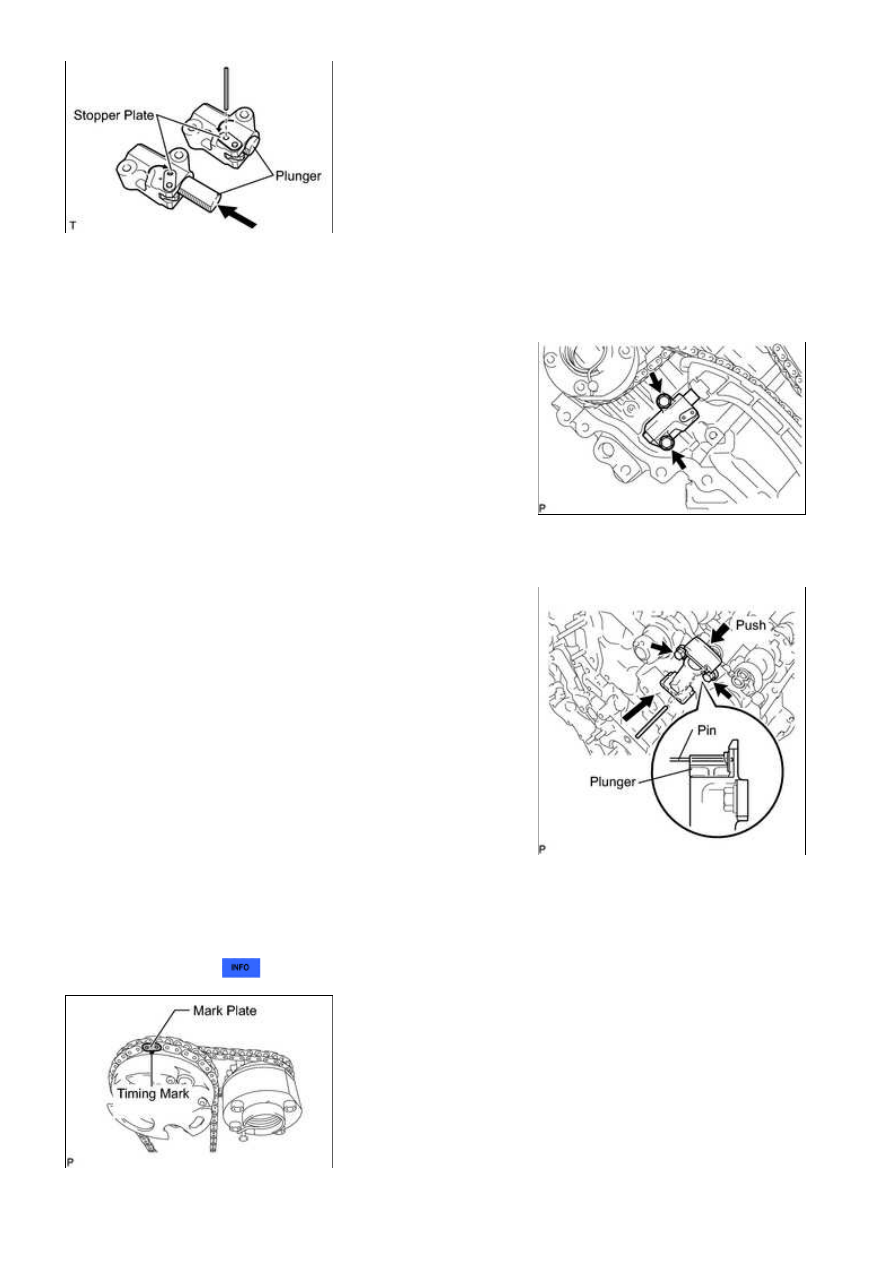

(a) Move the stopper plate upward to release the lock, and push the plunger deep into the tensioner.

(c) Install the chain tensioner with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Remove the hexagon wrench from the chain tensioner.

31. INSTALL NO. 3 CHAIN TENSIONER ASSEMBLY

(a) Install the chain tensioner with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) While pushing down the No. 2 chain tensioner, insert a pin of

φ1.0 mm (0.0394 in.) into the hole to fix it in place.

32. INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH

HINT:

Perform "Inspection After Repairs" after replacing the camshaft timing gear LH or camshaft timing

exhaust gear LH



.

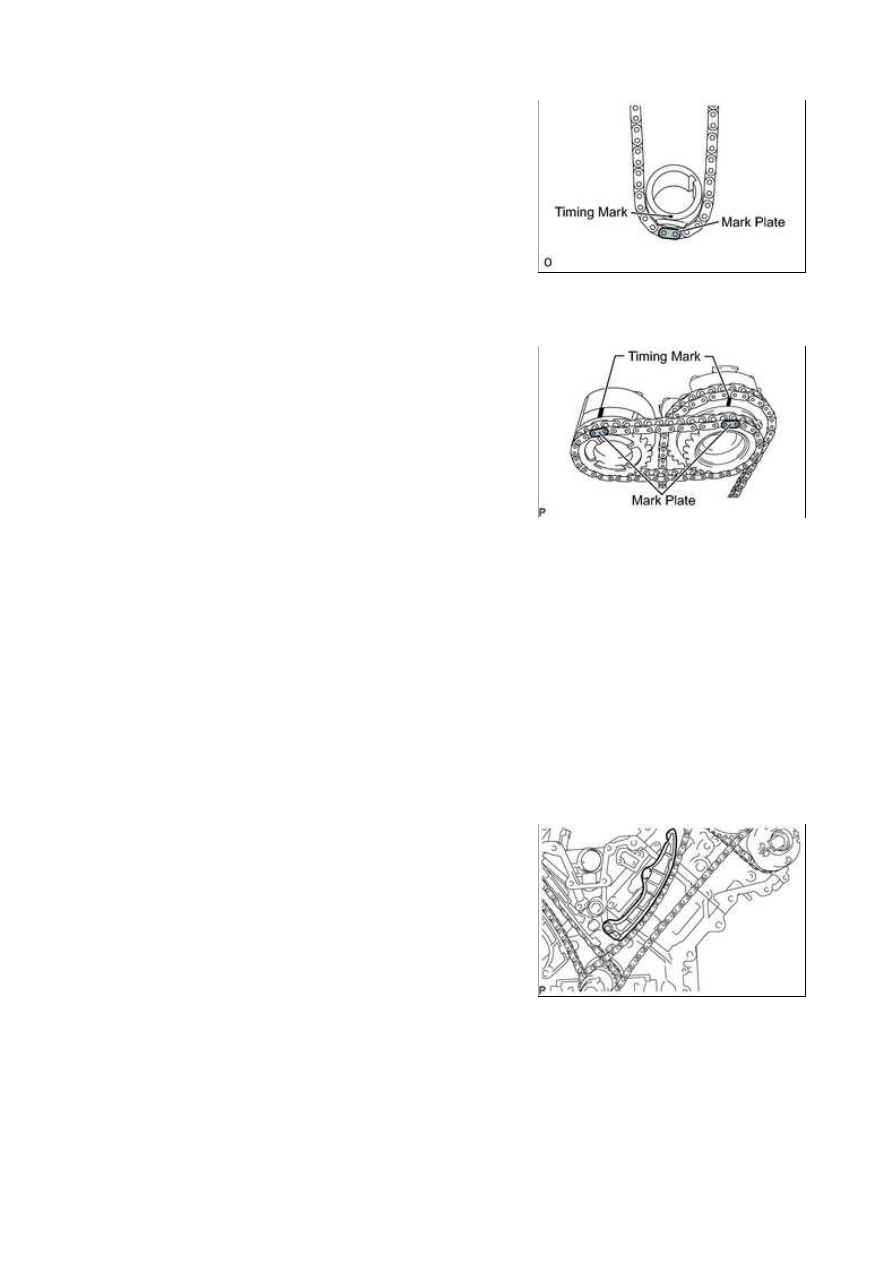

(a) Align the No. 1 chain's orange mark plate with the camshaft timing gear's timing mark, and attach the

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

chain to the gear as shown in the illustration.

(b) Align the No. 1 chain's orange mark plate with the crankshaft

timing gear's timing mark, and attach the chain to the gear

as shown in the illustration.

(c) Align the No. 2 chain's mark plates (yellow) with the timing

shown in the illustration.

NOTICE:

The camshaft timing exhaust gear has 2 grooves. Align the

The crankshaft timing gear and camshaft exhaust gear will be

installed with the No. 1 and No. 2 chains connected to the
gears.

(d) Install the crankshaft timing sprocket to the crankshaft.

(g) Remove the pin from the No. 2 chain tensioner.

33. INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH

HINT:

If you cannot install the chain tensioner slipper due to the

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

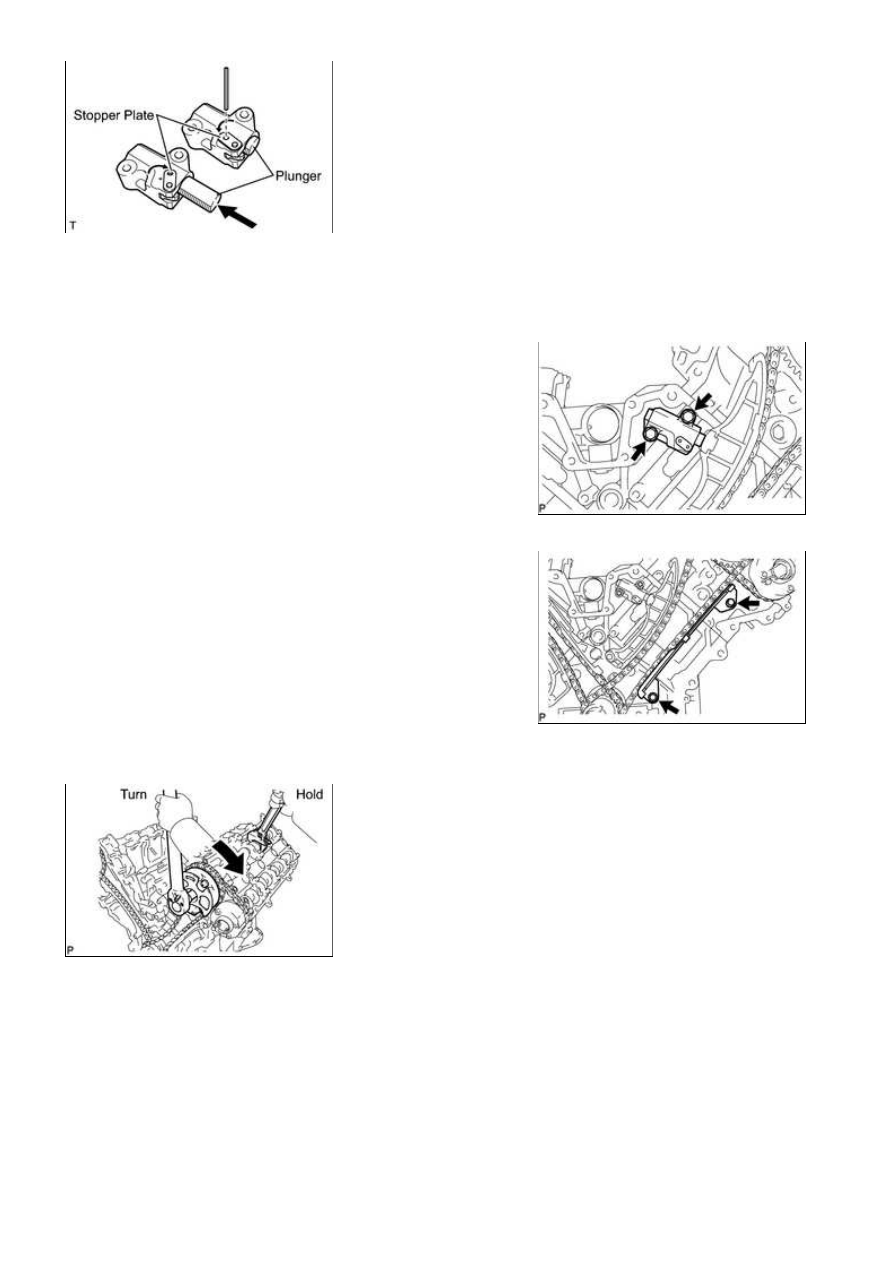

(a) Move the stopper plate upward to release the lock, and push the plunger deep into the tensioner.

(c) Install a new gasket and the chain tensioner with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

35. INSTALL NO. 1 CHAIN VIBRATION DAMPER LH

(a) Install the vibration damper with the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) Remove the hexagon wrench from the No. 1 chain tensioner.

36. TIGHTEN CAMSHAFT TIMING GEAR

(a) LH:

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}
