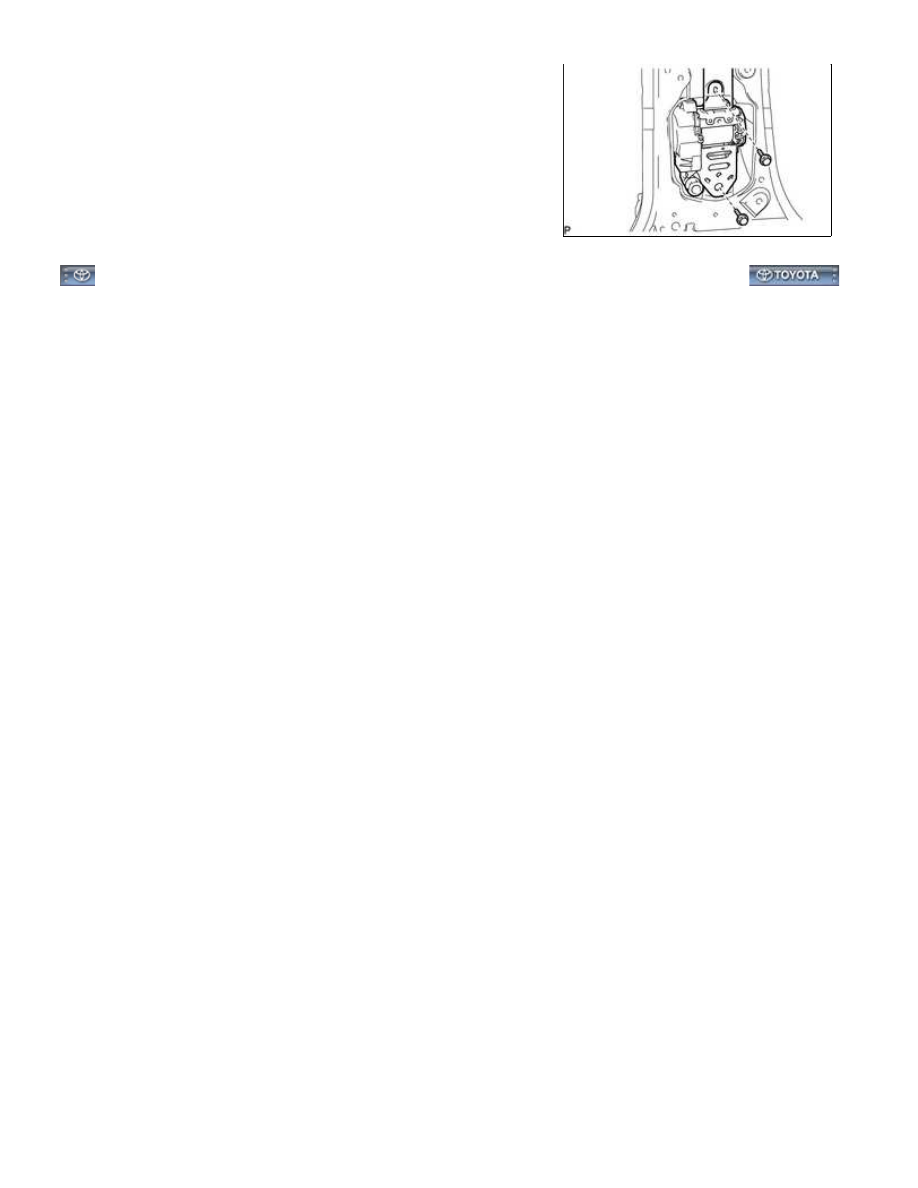

(c) Remove the 2 bolts and seat belt.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax):...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002LJQ039X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax): INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

1. INSPECT FRONT SEAT OUTER BELT ASSEMBLY

CAUTION:

Do not disassemble the retractor.

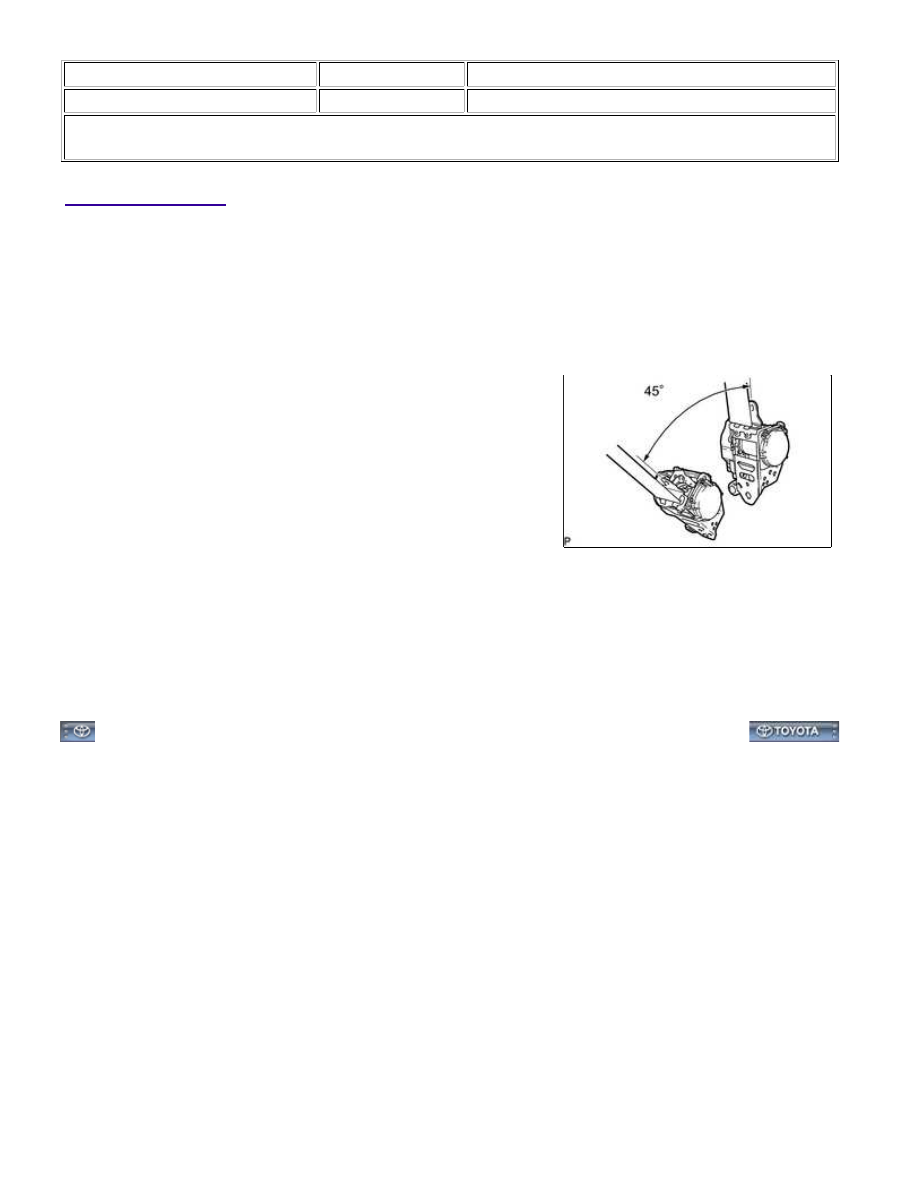

(a) Before installing the seat belt, check the ELR.

operation is not as specified, replace the seat belt assembly.

(b) for Passenger's Seat only:

The check should be performed with the outer belt installed.

(1) When the belt is pulled out fully, the belt should automatically

start to retract.

(2) After the belt has fully retracted, the belt should be able to be

pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJO04UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. INSTALL FRONT SEAT OUTER BELT ASSEMBLY

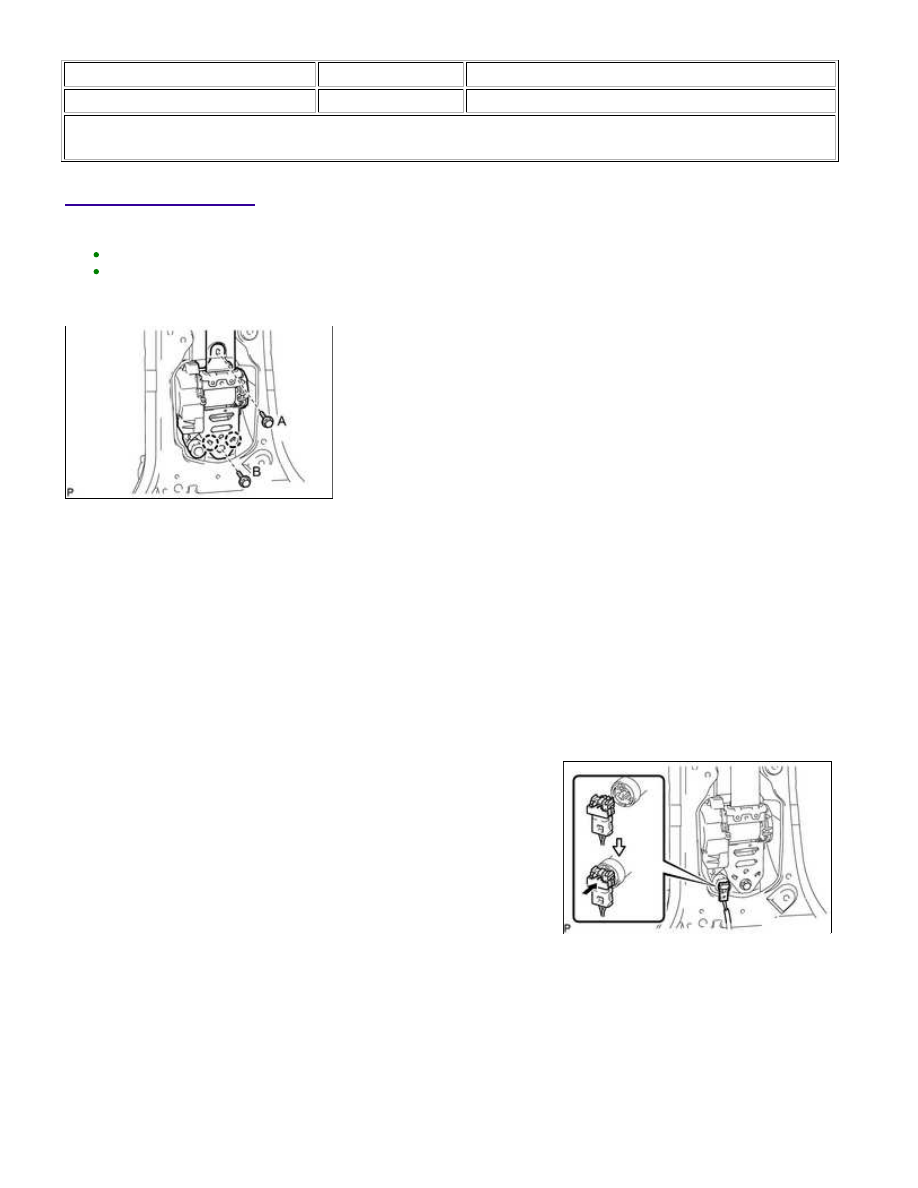

(a) Align the vehicle's claws with the seat belt retractor positioning holes.

(b) Install the seat belt with the 2 bolts.

HINT:

First install bolt A, and then install bolt B.

Torque:

for bolt A -

8.0 N·m {82 kgf·cm, 71in·lbf}

for bolt B -

42 N·m {428 kgf·cm, 31ft·lbf}

(c) Connect the pretensioner connector as shown in the illustration.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax):...

(d) Install the shoulder anchor to the shoulder belt anchor adjuster

with the nut.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

2. INSTALL CENTER PILLAR GARNISH

3. INSTALL LOWER CENTER PILLAR GARNISH

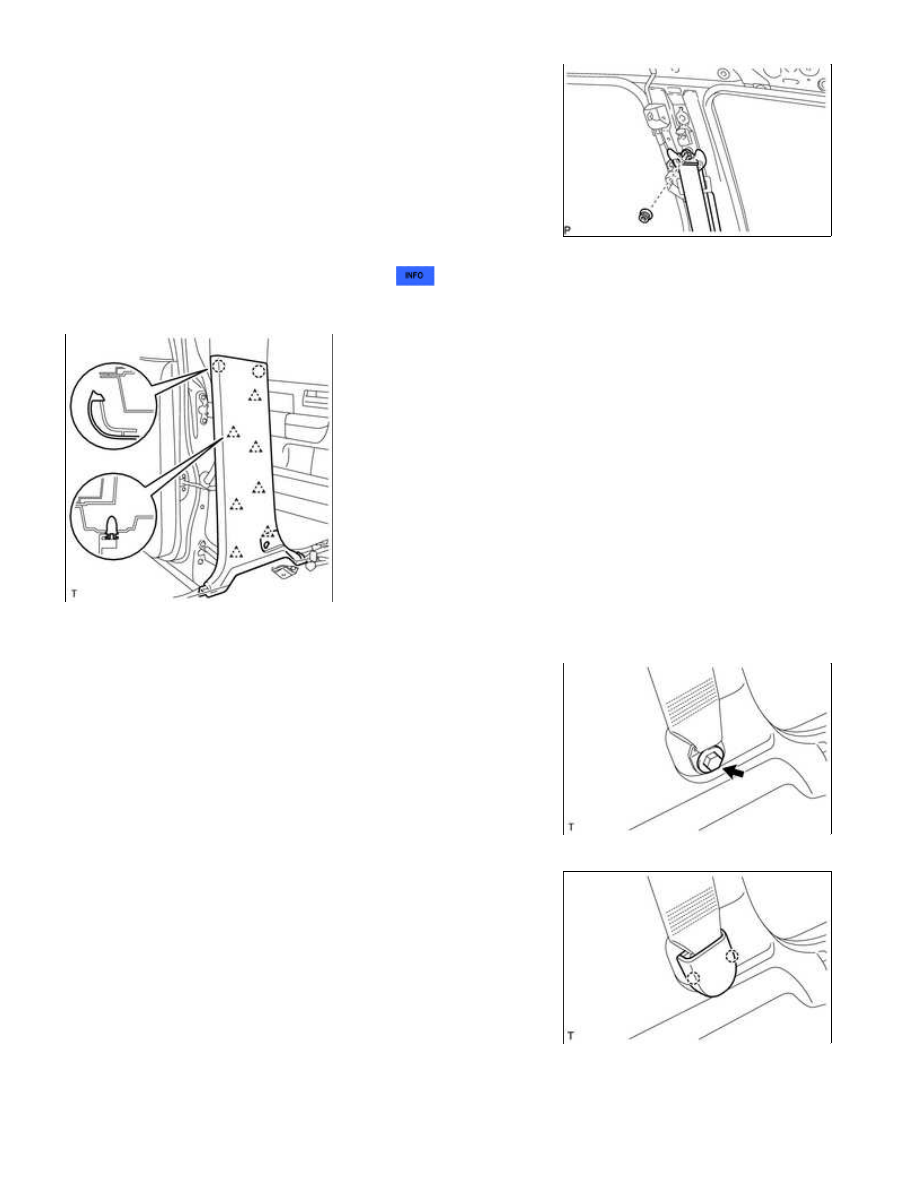

(a) Attach the 7 clips and 2 claws to install the pillar garnish.

(b) Install the seat belt anchor with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

(c) Attach the 2 claws to install the cover.

4. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP

5. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax):...
