Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax): COMPONENTS; 2015 MY Tundra [08/2014

-        ]

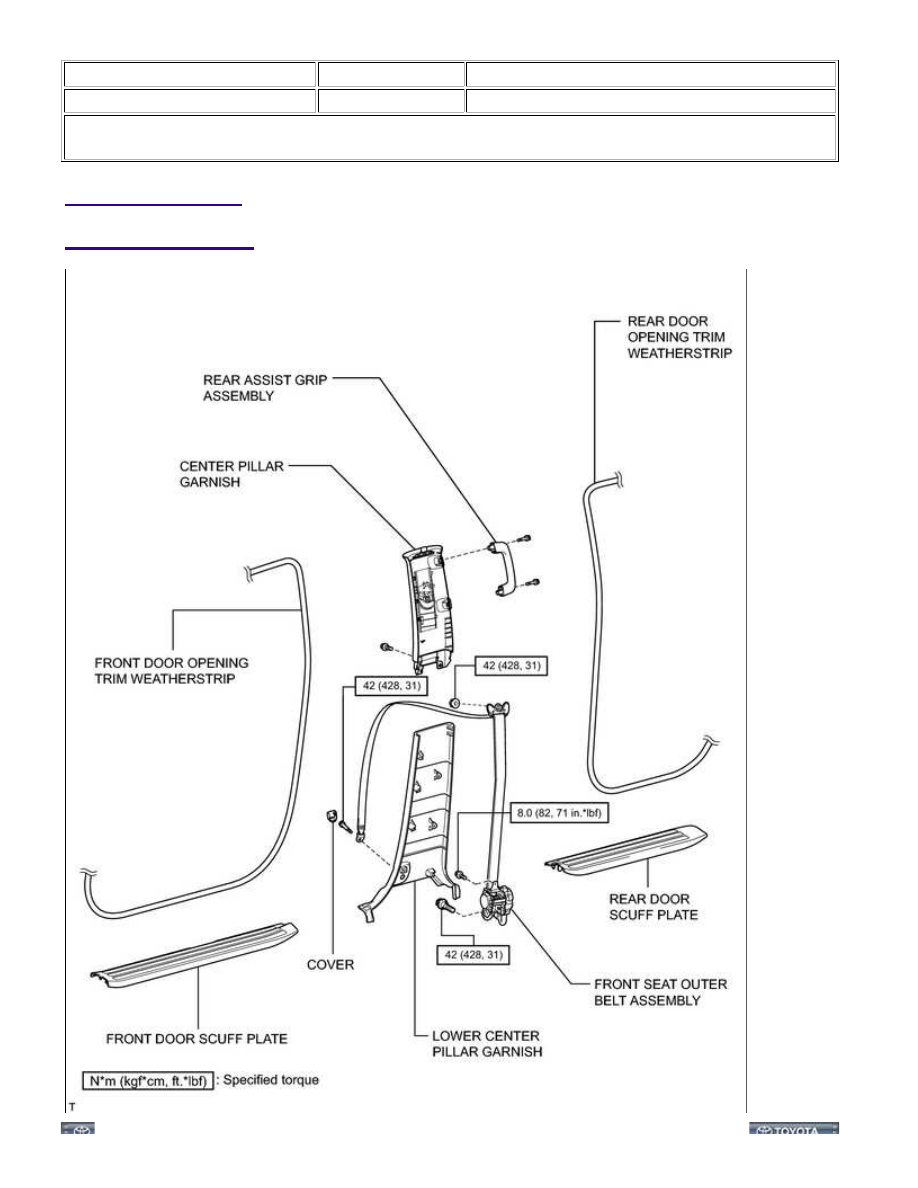

COMPONENTS

ILLUSTRATION

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax)...

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax)...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJS04QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

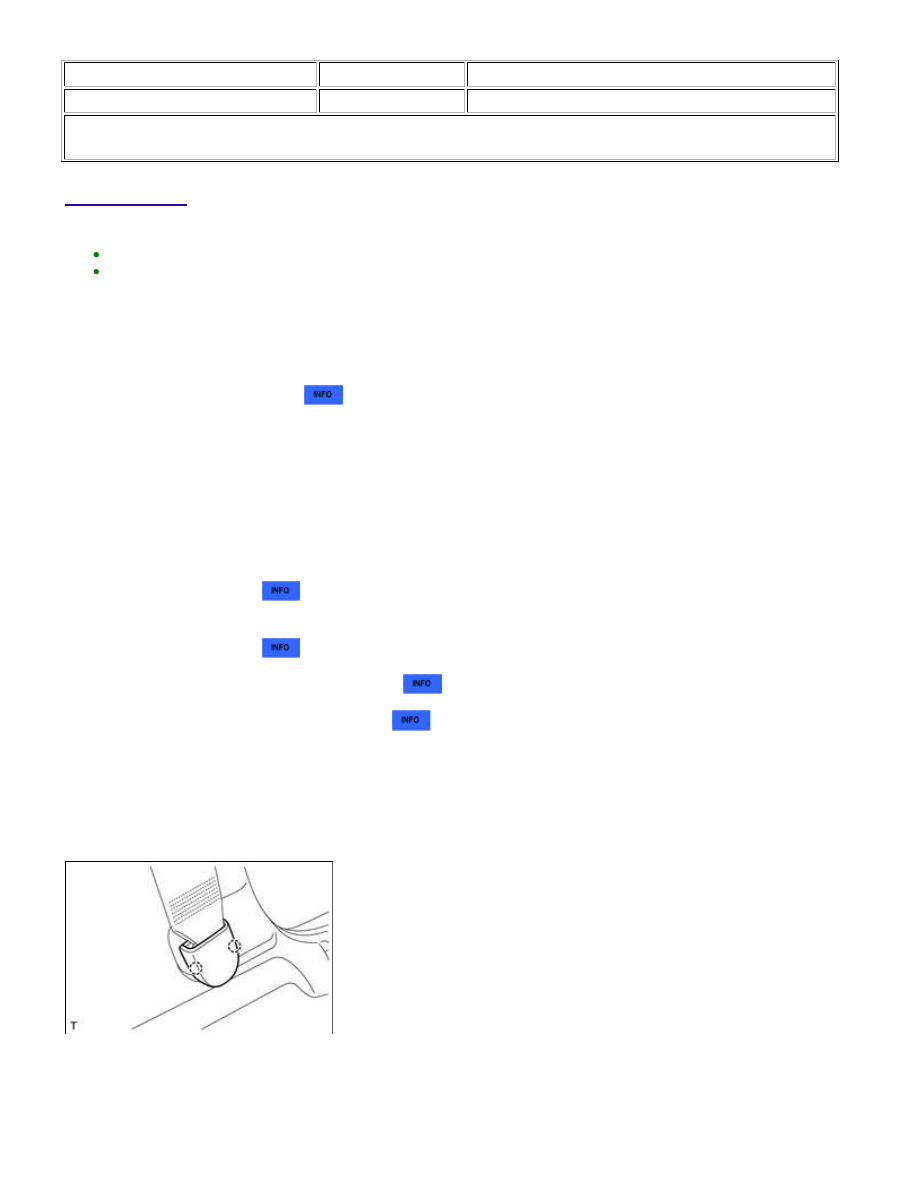

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

3. REMOVE FRONT SEAT ASSEMBLY

(a) for Manual Seat:

Remove the front seat



.

(b) for Power Seat:

Remove the front seat



.

4. REMOVE FRONT DOOR SCUFF PLATE

5. REMOVE REAR DOOR SCUFF PLATE

6. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP

(a) Partially remove the front door opening trim weatherstrip so that the center lower pillar garnish and center

pillar garnish can be removed.

7. REMOVE LOWER CENTER PILLAR GARNISH

(a) Detach the 2 claws and remove the cover.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax):...

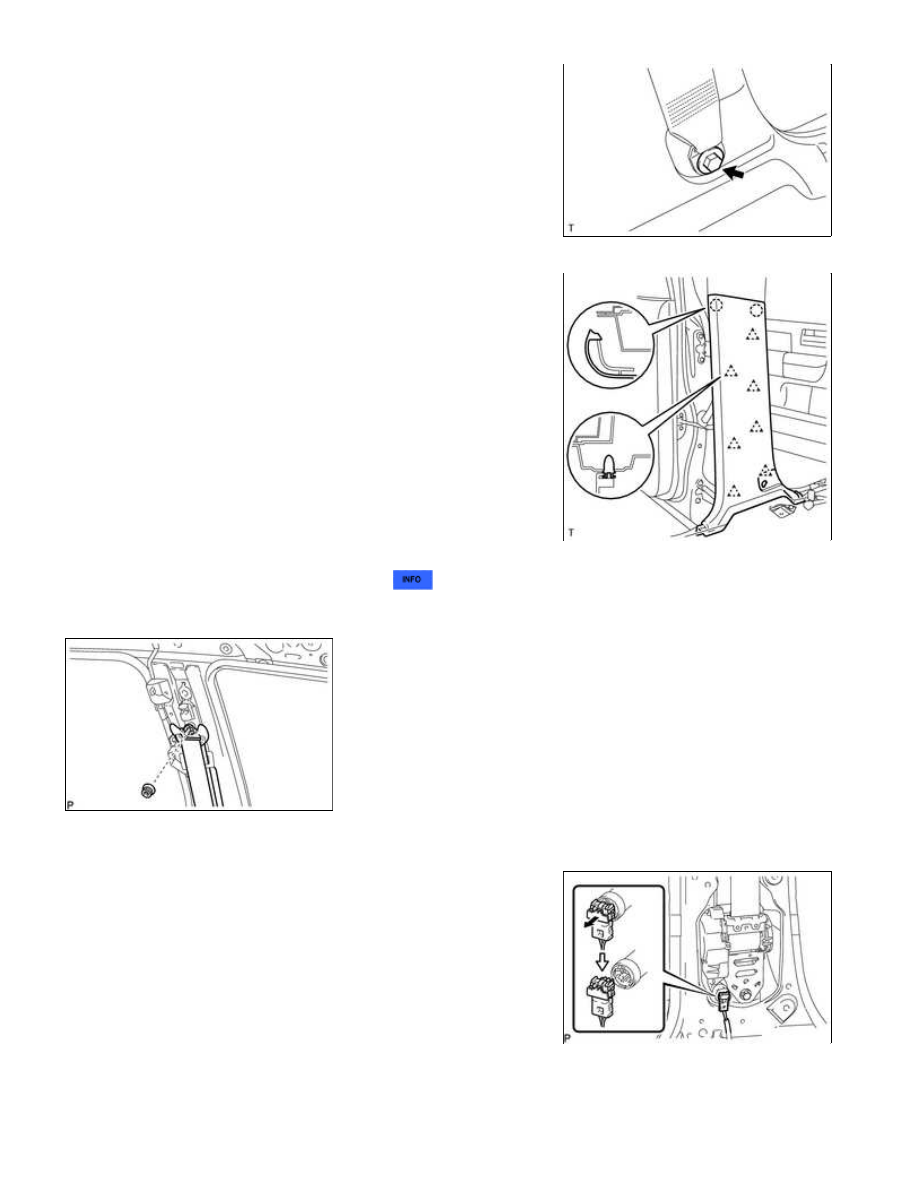

(b) Remove the bolt and seat belt anchor.

(c) Detach the 7 clips and 2 claws, and remove the pillar garnish.

8. REMOVE CENTER PILLAR GARNISH

9. REMOVE FRONT SEAT OUTER BELT ASSEMBLY

(a) Remove the nut and shoulder anchor.

(b) Disconnect the pretensioner connector as shown in the

illustration.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for CrewMax):...
