*a

Component without harness connected

(Front Seat Inner Belt Assembly LH)

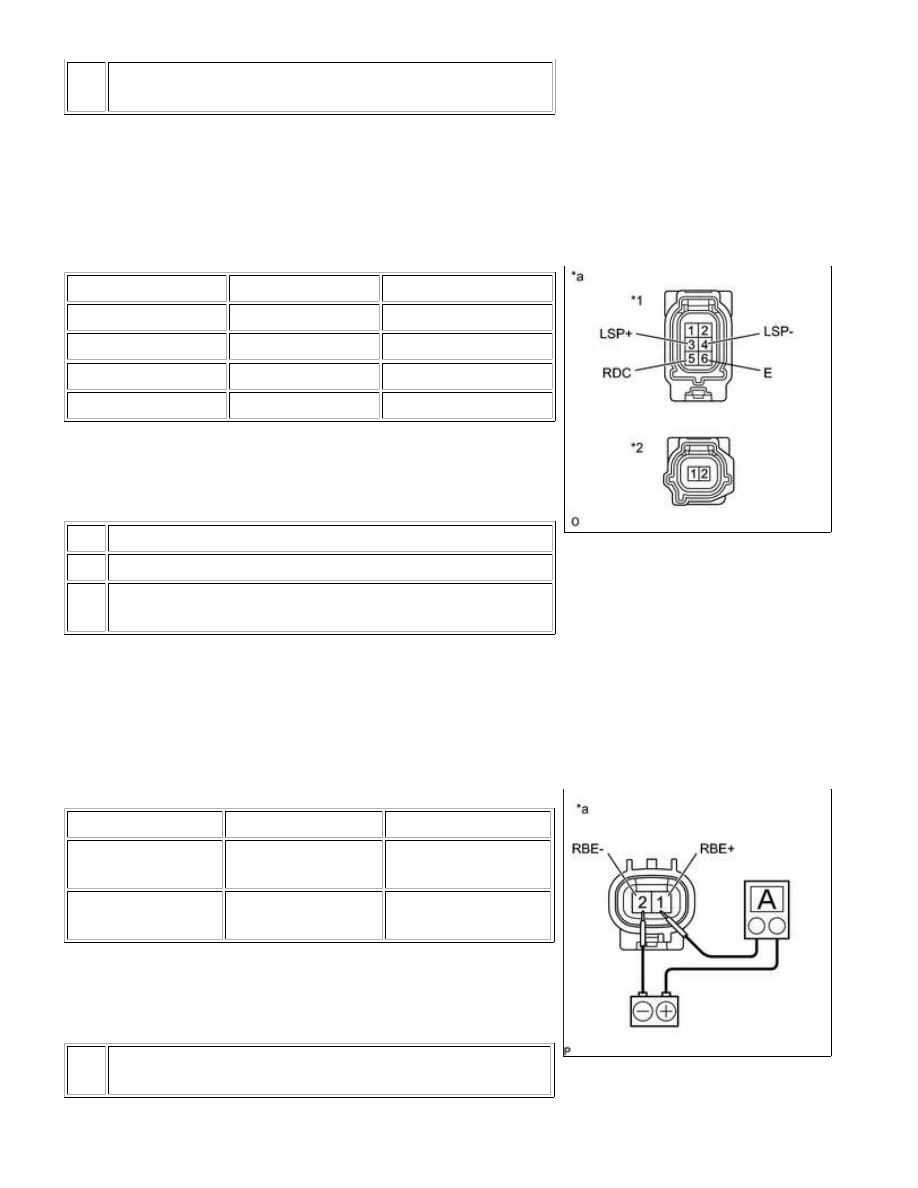

(b) for 10 Way Seat Type:

Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A-3 (LSP+) - B-1

Always

Below 1 Ω

A-4 (LSP-) - B-2

Always

Below 1 Ω

A-5 (RDC) - A-6 (E)

Seat belt unfastened Below 1 Ω

A-5 (RDC) - A-6 (E)

Seat belt fastened

10 kΩ or higher

If the result is not as specified, replace the front seat inner belt

assembly LH.

Text in Illustration

*1

Connector A

*2

Connector B

*a

Component without harness connected

(Front Seat Inner Belt Assembly LH)

3. INSPECT FRONT SEAT INNER BELT ASSEMBLY RH

(a) Connect the battery and an ammeter to the front seat inner belt assembly RH connector.

(b) Measure the current according to the value(s) in the table below.

Standard Current:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (RBE+) - 2 (RBE-)

Battery voltage is 12V

Seat belt unfastened

4.0 to 7.0 mA

1 (RBE+) - 2 (RBE-)

Battery voltage is 12V

Seat belt fastened

12 to 18 mA

If the result is not as specified, replace the front seat inner belt

assembly RH.

Text in Illustration

*a

Component without harness connected

(Front Seat Inner Belt Assembly RH)

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: INSPECTION; ...

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: INSPECTION; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LIX03HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

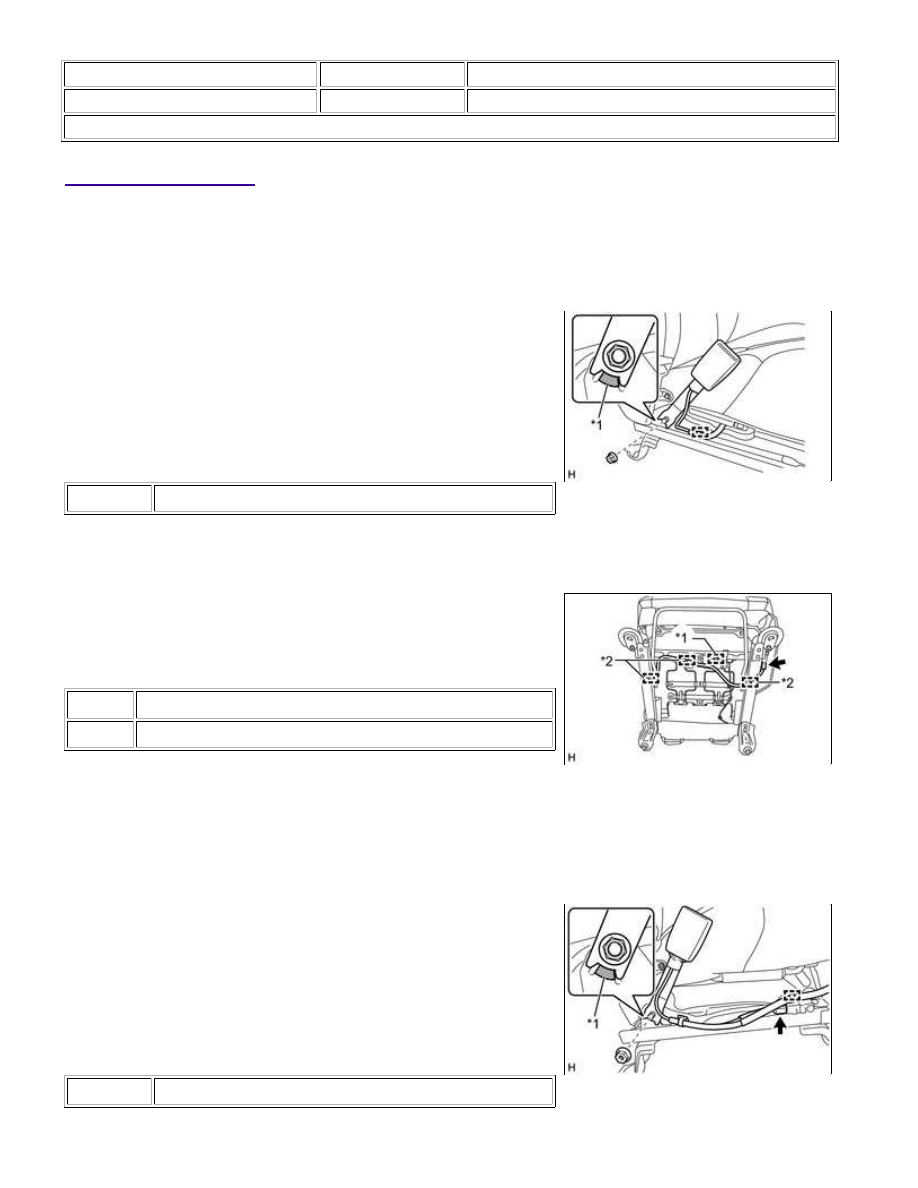

INSTALLATION

1. INSTALL FRONT SEAT INNER BELT ASSEMBLY LH

(a) for Manual Seat:

(1) Install the front seat inner belt assembly LH with the nut.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

Text in Illustration

*1

Protruding Part

(2) Attach the wire harness clamp.

(3) Connect the connector and attach the connector clamp and 3

wire harness clamps.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

(1) Install the front seat inner belt assembly LH with the nut.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

Text in Illustration

*1

Protruding Part

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: INSTALLATION...

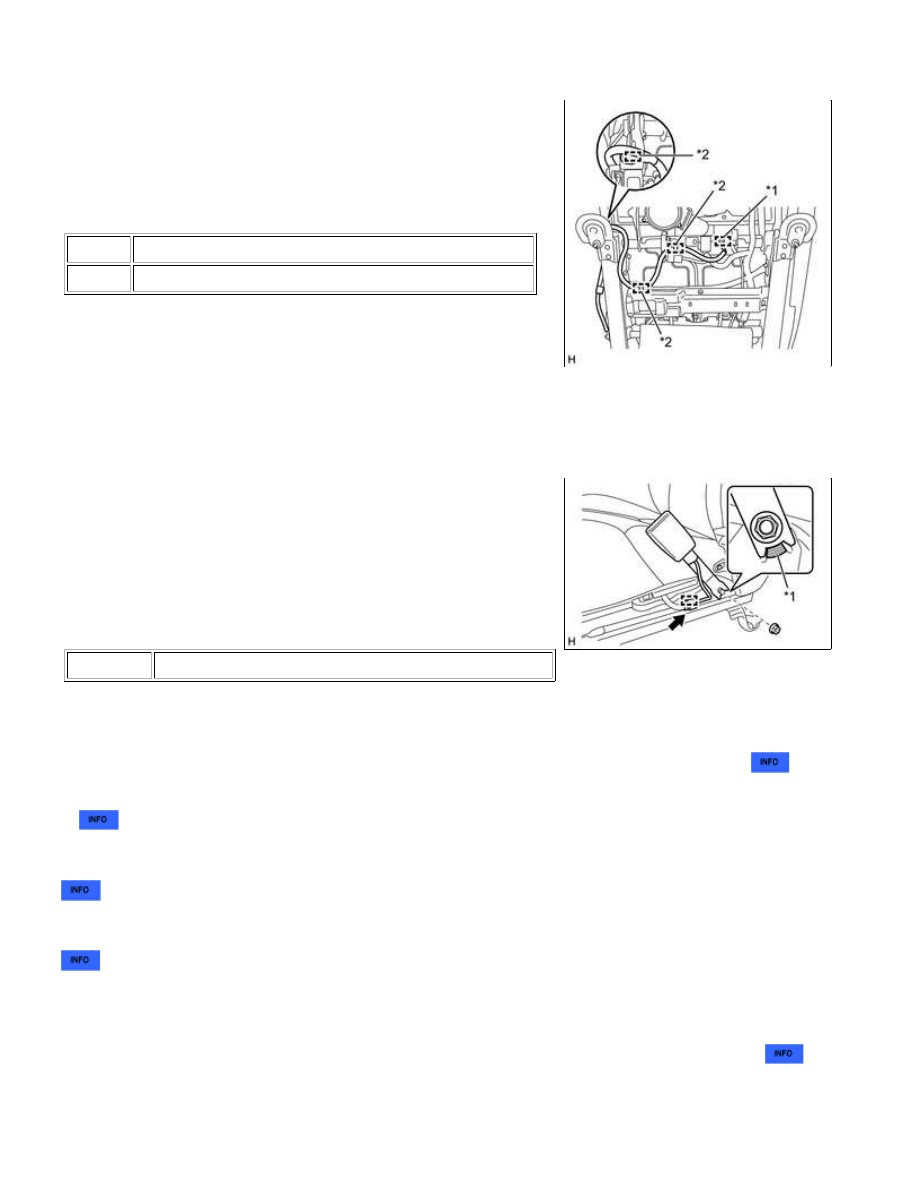

(2) Attach the wire harness clamp and connect the connector.

(3) Attach the connector clamp and 3 wire harness clamps.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

2. INSTALL FRONT SEAT INNER BELT ASSEMBLY RH

(a) Install the front seat inner belt assembly RH with the nut.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

Text in Illustration

*1

Protruding Part

(b) Connect the connector and attach the connector clamp.

3. INSTALL FRONT SEAT CUSHION SHIELD LH (for Manual Seat, for Driver Side)

4. INSTALL RECLINING ADJUSTER RELEASE HANDLE LH (for Manual Seat, for Driver Side)

5. INSTALL FRONT SEAT ASSEMBLY (for Power Seat)

6. INSTALL FRONT SEAT ASSEMBLY (for Manual Seat)

7. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

8. CHECK SRS WARNING LIGHT
