Toyota Tundra (2015 year). Manual - part 2543

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJ003CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the battery negative (-) terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT SEAT ASSEMBLY (for Manual Seat)

4. REMOVE FRONT SEAT ASSEMBLY (for Power Seat)

5. REMOVE RECLINING ADJUSTER RELEASE HANDLE LH (for Manual Seat, for Driver Side)

6. REMOVE FRONT SEAT CUSHION SHIELD LH (for Manual Seat, for Driver Side)

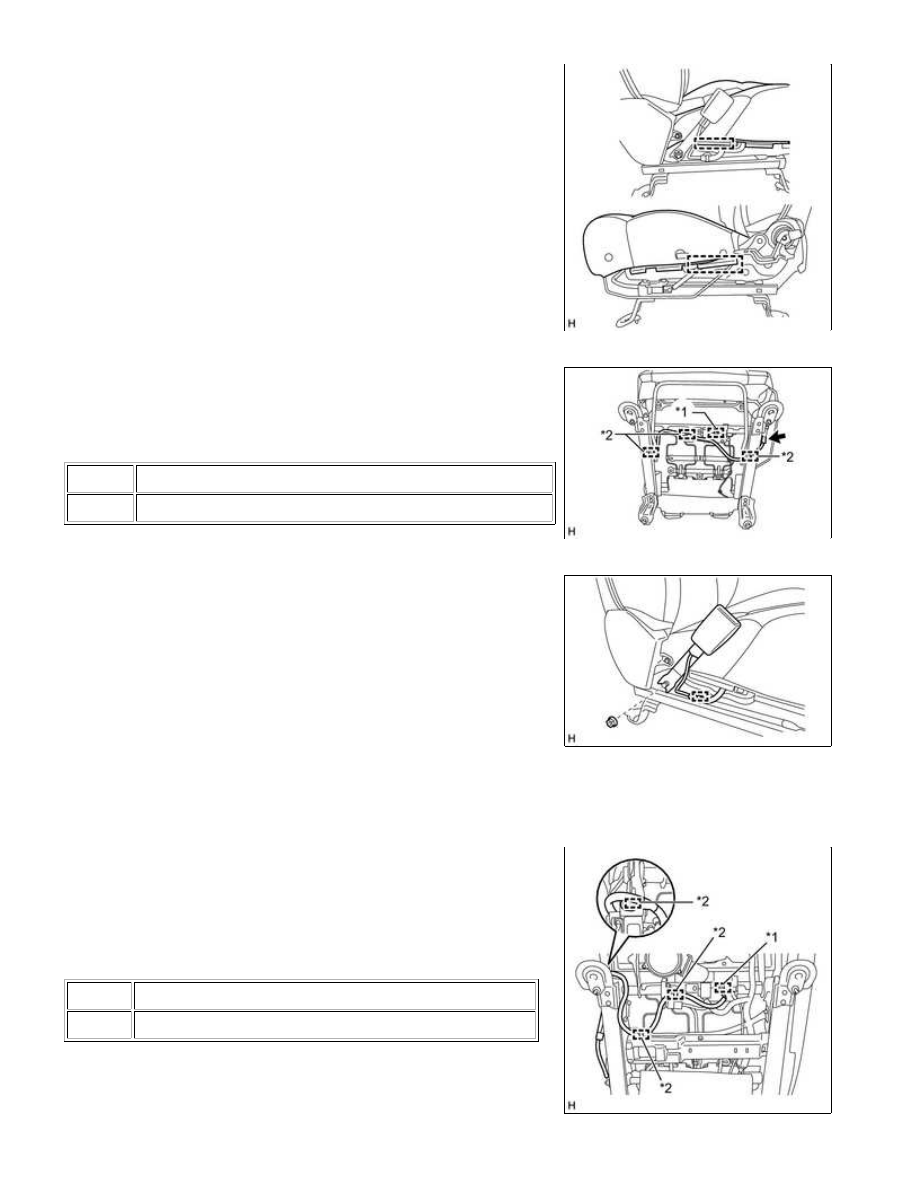

7. REMOVE FRONT SEAT INNER BELT ASSEMBLY LH

(a) for Manual Seat:

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: REMOVAL; 20...

(2) Disconnect the connector and detach the connector clamp and

3 wire harness clamps.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

(3) Detach the wire harness clamp.

(4) Remove the nut and front seat inner belt assembly LH.

(b) for Power Seat:

(1) Detach the connector clamp and 3 wire harness clamps.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: REMOVAL; 20...

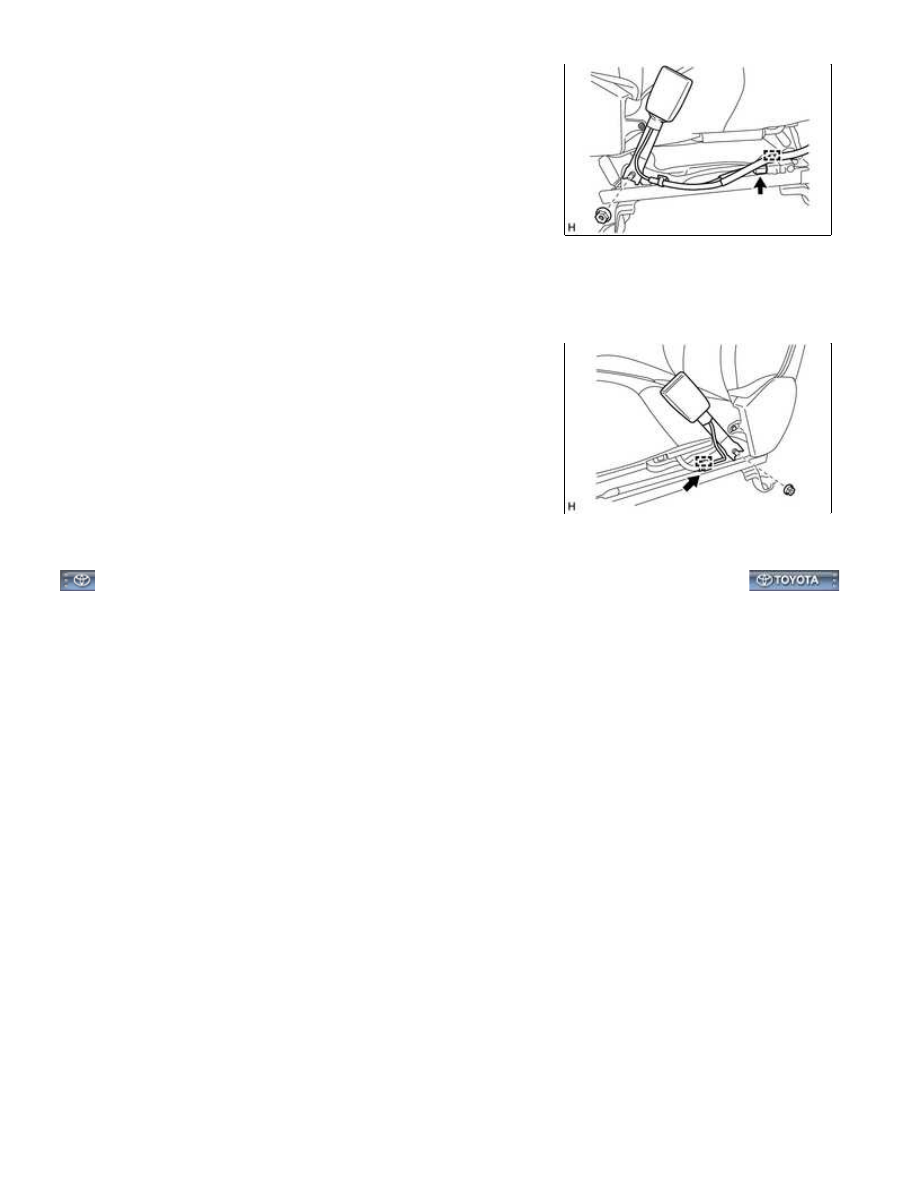

(2) Disconnect the connector and detach the wire harness clamp.

(3) Remove the nut and front seat inner belt assembly LH.

8. REMOVE FRONT SEAT INNER BELT ASSEMBLY RH

(a) Disconnect the connector and detach the wire harness clamp.

(b) Remove the nut and front seat inner belt assembly RH.

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: REMOVAL; 20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000U95032X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: INSPECTION; 2015 MY Tundra [08/2014 -        ]

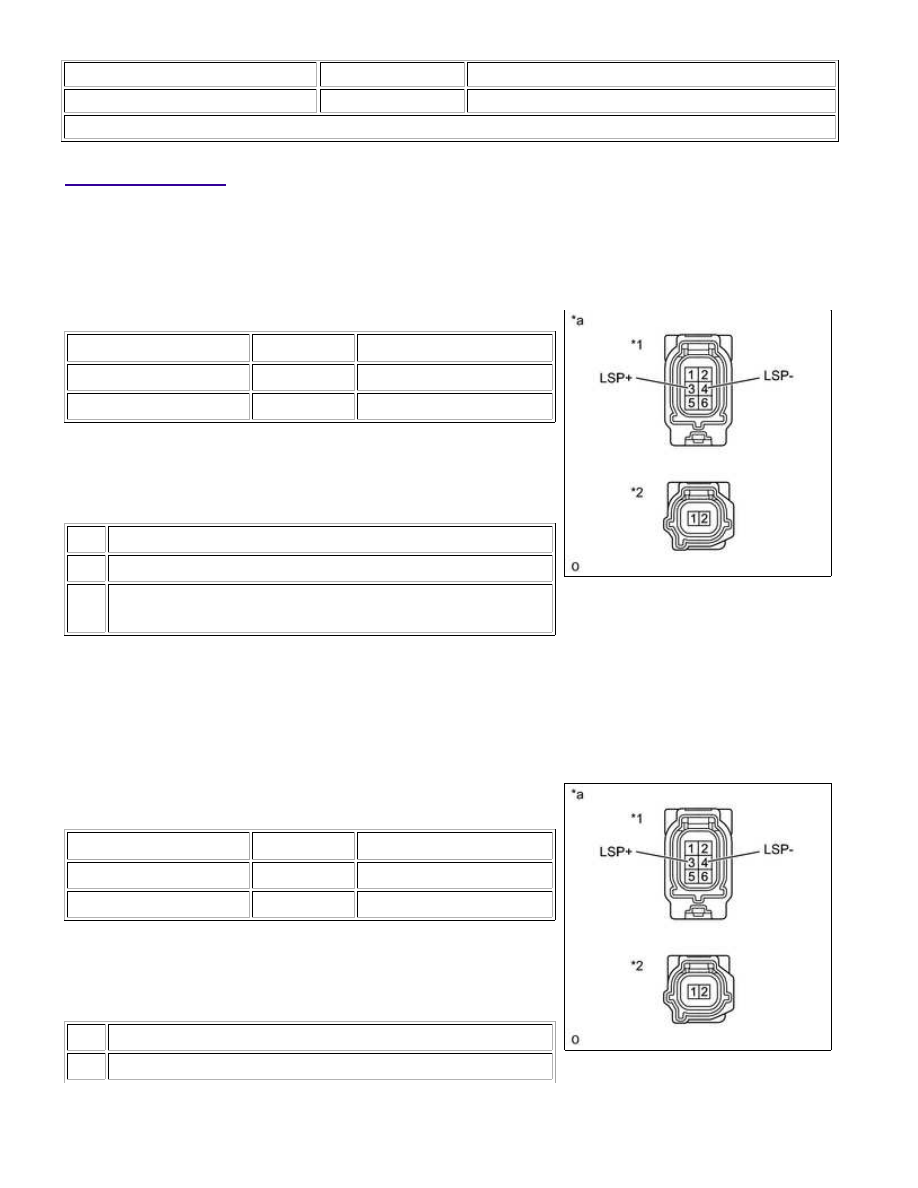

INSPECTION

1. INSPECT FRONT SEAT INNER BELT ASSEMBLY LH (for Manual Seat)

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A-3 (LSP+) - B-1

Always

Below 1 Ω

A-4 (LSP-) - B-2

Always

Below 1 Ω

If the result is not as specified, replace the front seat inner belt

assembly LH.

Text in Illustration

*1

Connector A

*2

Connector B

*a

Component without harness connected

(Front Seat Inner Belt Assembly LH)

2. INSPECT FRONT SEAT INNER BELT ASSEMBLY LH (for Power Seat)

(a) for 8 Way Seat Type:

Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A-3 (LSP+) - B-1

Always

Below 1 Ω

A-4 (LSP-) - B-2

Always

Below 1 Ω

If the result is not as specified, replace the front seat inner belt

assembly LH.

Text in Illustration

*1

Connector A

*2

Connector B

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: INSPECTION; ...
