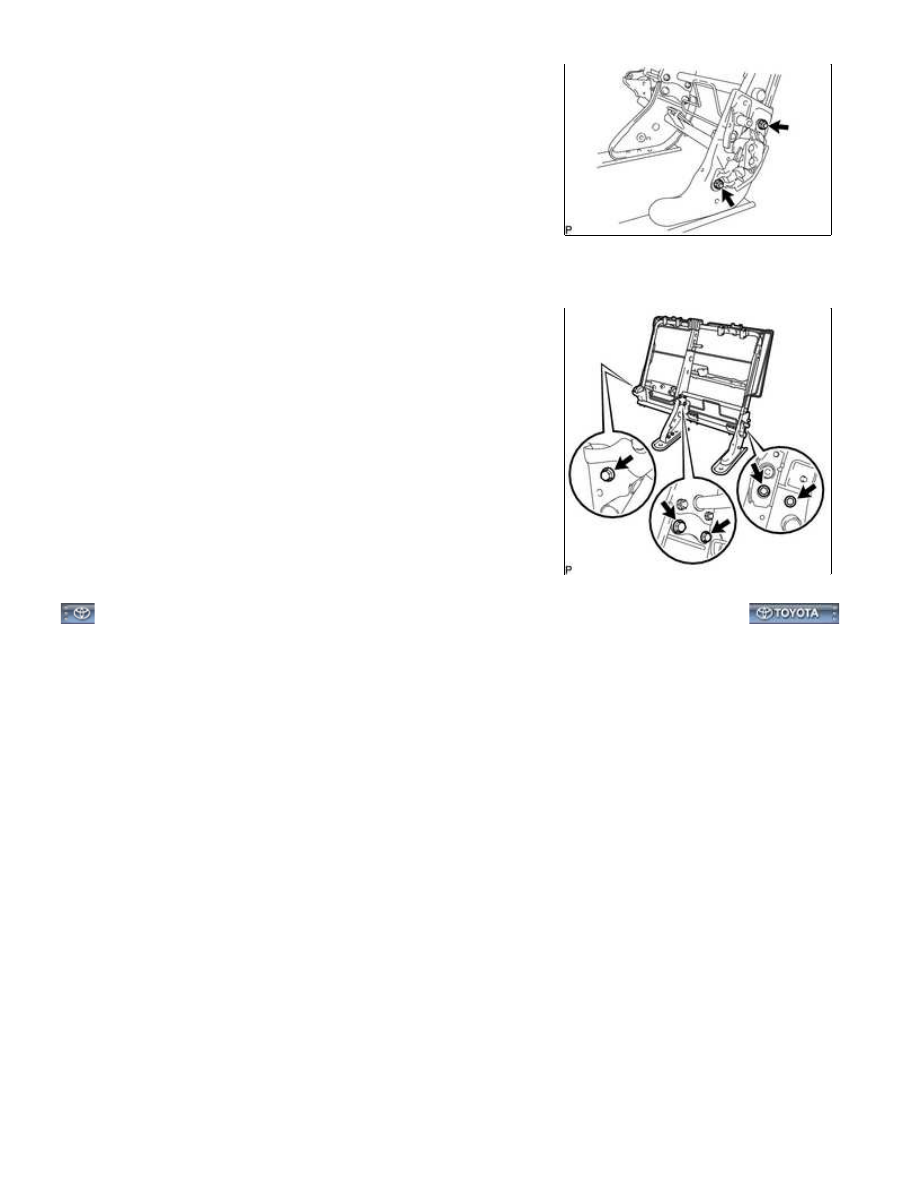

(a) Remove the 2 nuts and rear seat turn lock sub-assembly.

22. REMOVE REAR SEATBACK FRAME SUB-ASSEMBLY LH

(a) Remove the 5 bolts and rear seatback frame sub-assembly LH.

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): DISASSEMB...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333A00GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

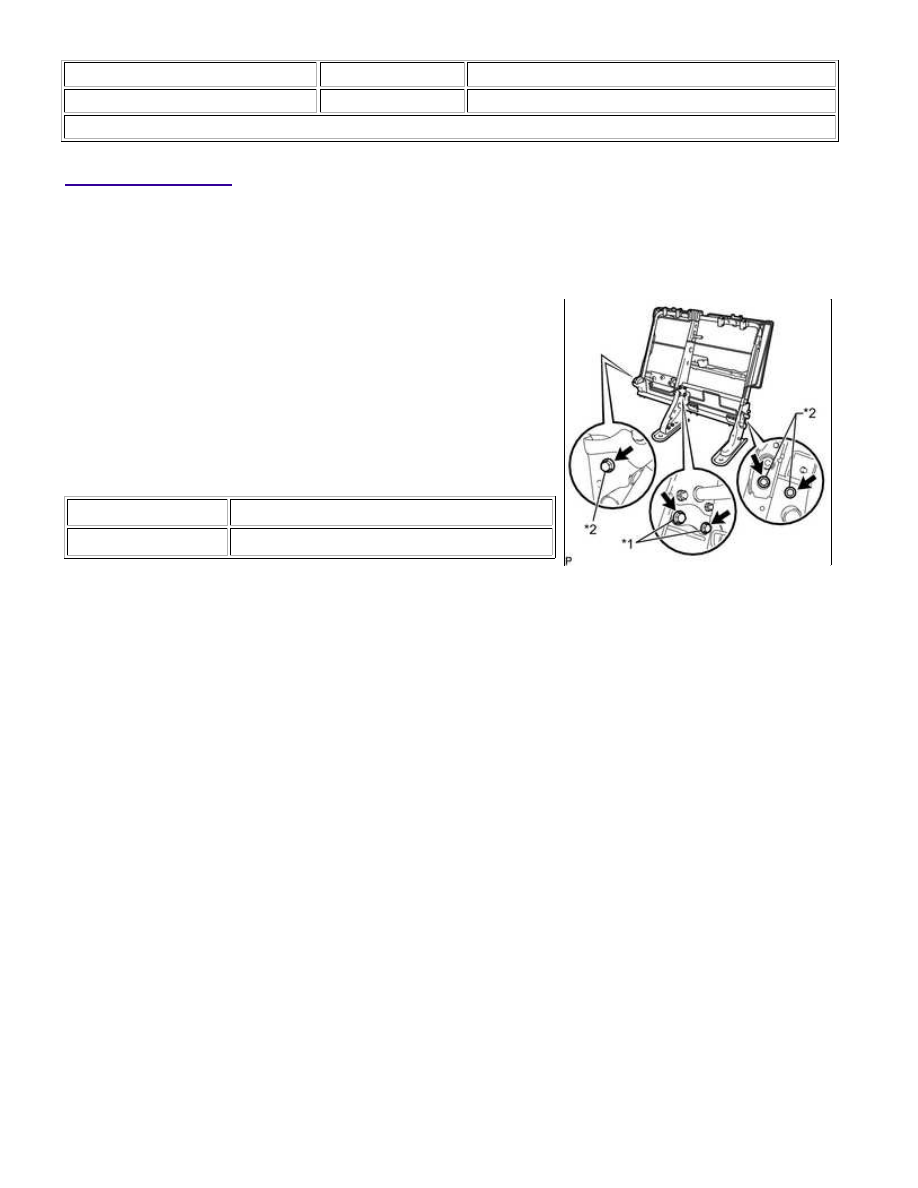

1. INSTALL REAR SEATBACK FRAME SUB-ASSEMBLY LH

(a) Install the rear seatback frame sub-assembly LH with the 5

bolts.

Torque:

for Bolt A -

85 N·m {867 kgf·cm, 63ft·lbf}

for Bolt B -

45 N·m {459 kgf·cm, 33ft·lbf}

Text in Illustration

*1

Bolt A

*2

Bolt B

2. INSTALL REAR SEAT TURN LOCK SUB-ASSEMBLY

(a) Install the rear seat turn lock sub-assembly with the 2 nuts.

Torque:

28 N·m {280 kgf·cm, 20ft·lbf}

3. INSTALL REAR SEAT CUSHION FRAME SUB-ASSEMBLY LH

(a) Using a T40 "TORX" socket wrench, install the rear seat cushion frame sub-assembly LH with the 2 bolts.

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

4. INSTALL NO. 1 RECLINING ADJUSTER RELEASE HANDLE LH

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): REASSEMBL...

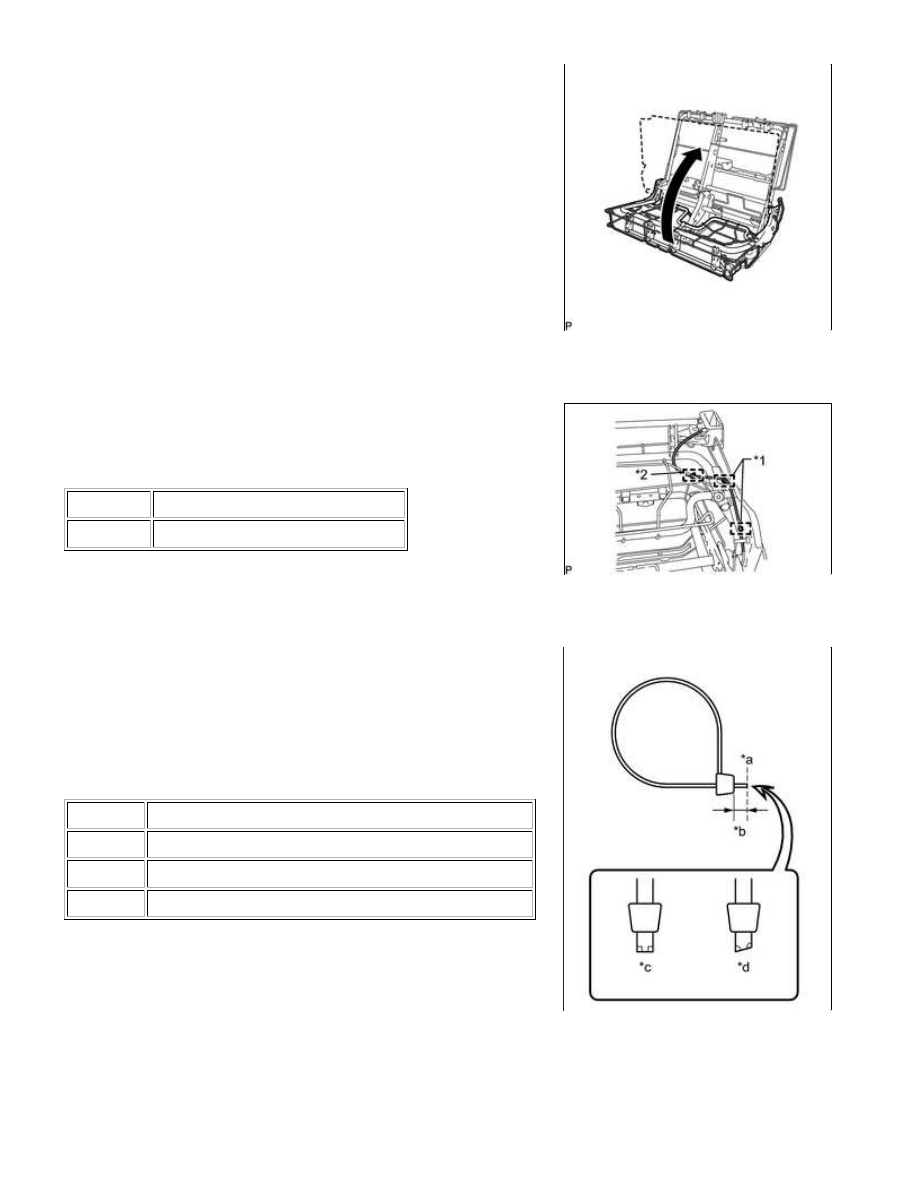

(a) Fold up the rear seat cushion frame sub-assembly LH.

HINT:

Make sure that the rear seat cushion frame sub-assembly LH is

locked.

(b) Install the No. 1 reclining adjuster release handle LH with the 4 screws.

(c) Attach the 2 cable clamps.

Text in Illustration

*1

Clamp

*2

Cable Tie

(d) Install a new cable tie.

*a

Cut Here

*b

5 mm (0.20 in.)

*c

Correct

*d

Incorrect

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): REASSEMBL...

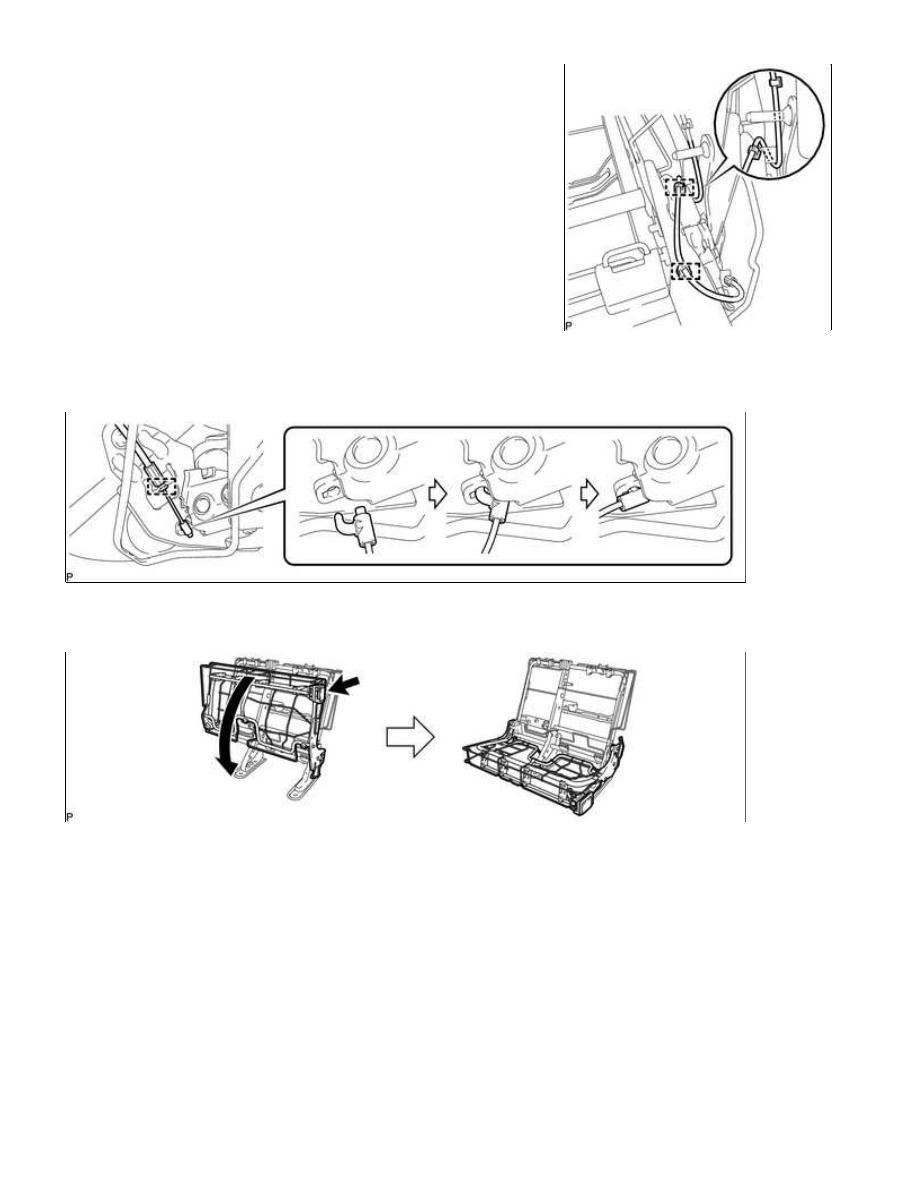

(h) Pull the No. 1 reclining adjuster release handle LH and fold down the rear seat cushion frame sub-assembly

LH.

HINT:

Make sure that the rear seat cushion frame sub-assembly LH is securely locked in the upright and retracted

positions.

5. INSTALL REAR CENTER SEAT OUTER BELT ASSEMBLY

(a) Attach the guide and install the rear center seat outer belt assembly with the nut.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

6. INSTALL REAR SEAT SHOULDER BELT HOLE COVER

(a) Attach the 2 guides to install the rear seat shoulder belt hole cover with the screw.

(b) Attach the 3 guides to install the rear center seat outer belt assembly to the rear seat shoulder belt hole

cover.
