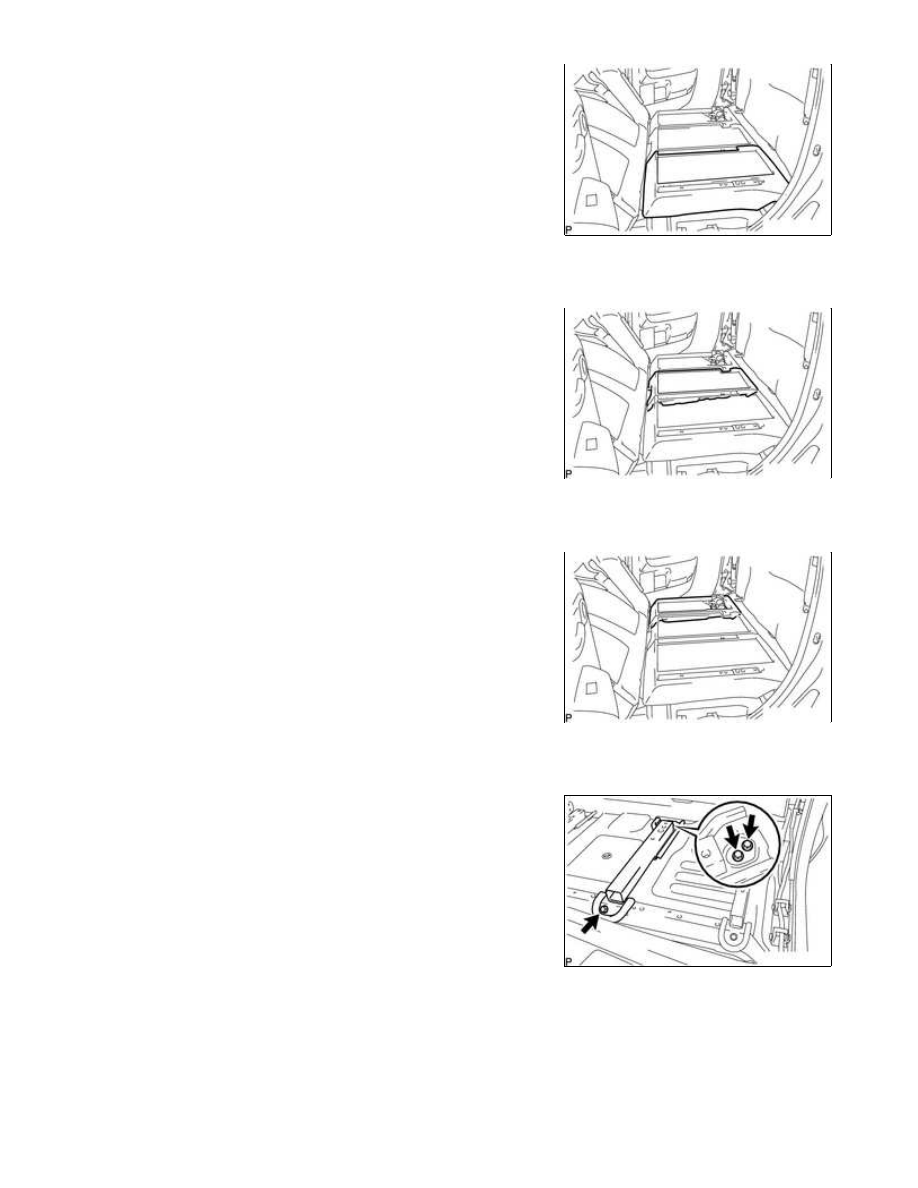

(a) Remove the rear floor board spacer.

16. REMOVE NO. 2 REAR FLOOR BOARD SPACER

(a) Remove the No. 2 rear floor board spacer.

17. REMOVE REAR FLOOR BOARD RH

(a) Remove the rear floor board RH.

18. REMOVE REAR INNER SEAT LEG BRACKET SUB-ASSEMBLY LH

(a) Remove the 3 bolts and rear inner seat leg bracket sub-assembly

LH.

19. REMOVE REAR OUTER SEAT LEG BRACKET SUB-ASSEMBLY LH

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): REMOVAL; ...

(a) Remove the 2 bolts and rear outer seat leg bracket

sub-assembly LH.

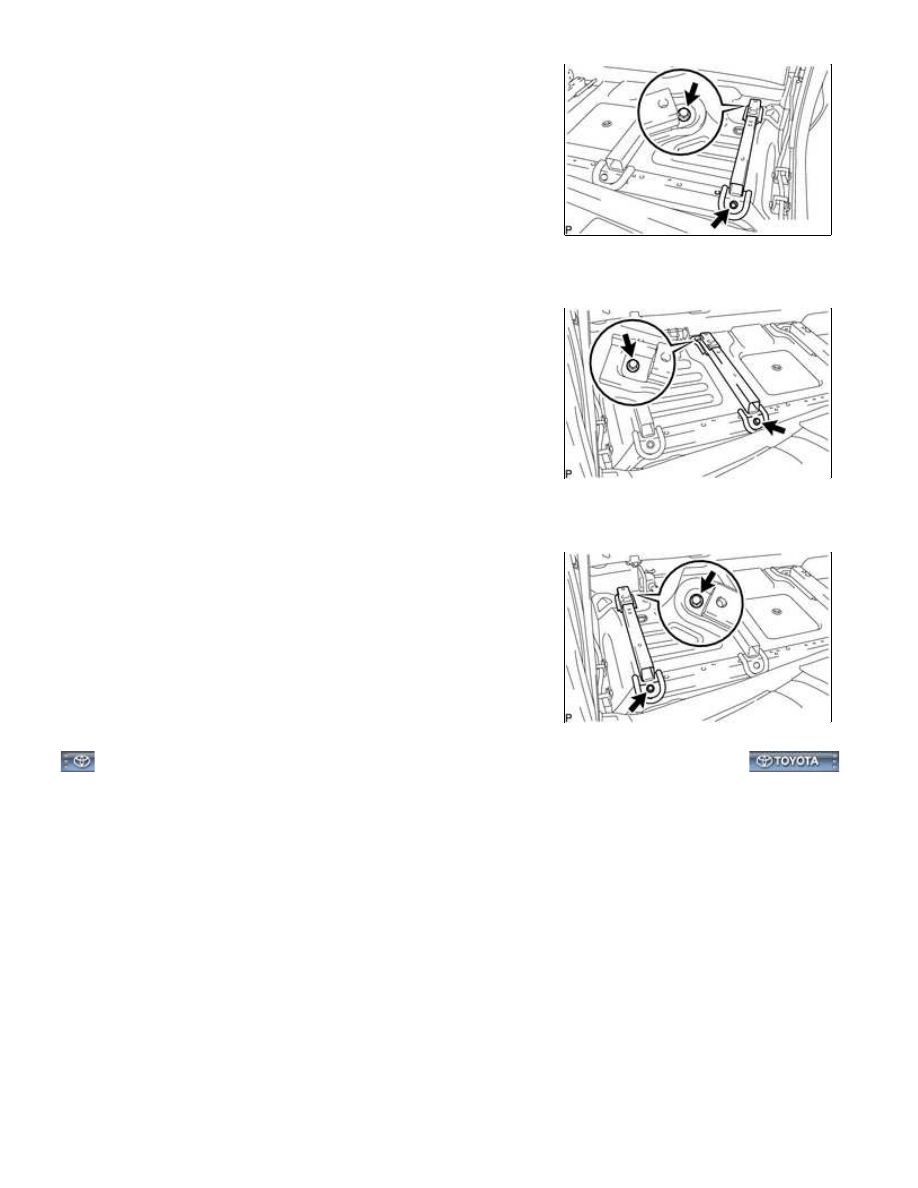

20. REMOVE REAR INNER SEAT LEG BRACKET SUB-ASSEMBLY RH

(a) Remove the 2 bolts and rear inner seat leg bracket sub-assembly

RH.

21. REMOVE REAR OUTER SEAT LEG BRACKET SUB-ASSEMBLY RH

(a) Remove the 2 bolts and rear outer seat leg bracket

sub-assembly RH.

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): REMOVAL; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333900GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

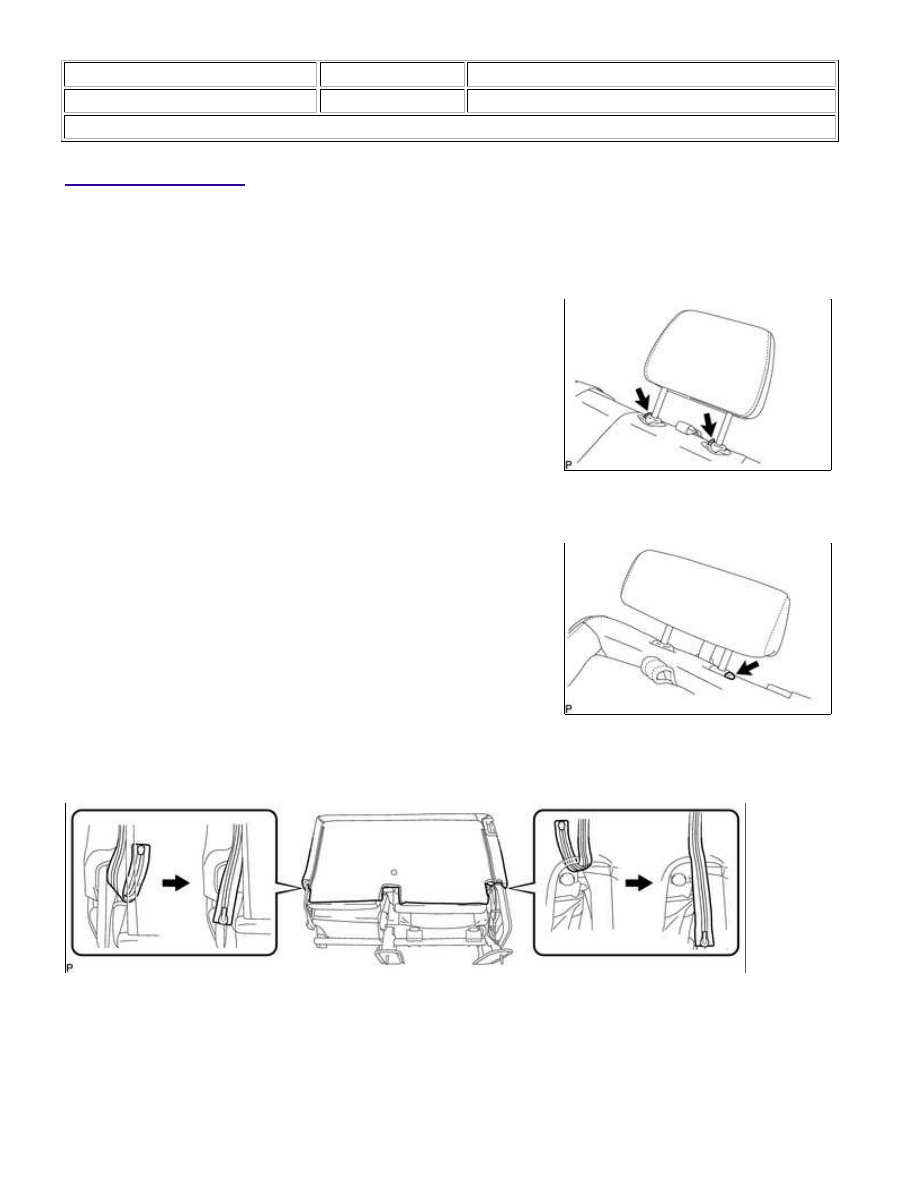

1. REMOVE REAR SEAT HEADREST ASSEMBLY

(a) Push the 2 lock release buttons indicated by the arrows in the

illustration to release the lock, and then remove the rear seat

headrest assembly.

2. REMOVE REAR CENTER SEAT HEADREST ASSEMBLY

(a) Push the lock release button indicated by the arrows in the

illustration to release the lock, and then remove the rear center

seat headrest assembly.

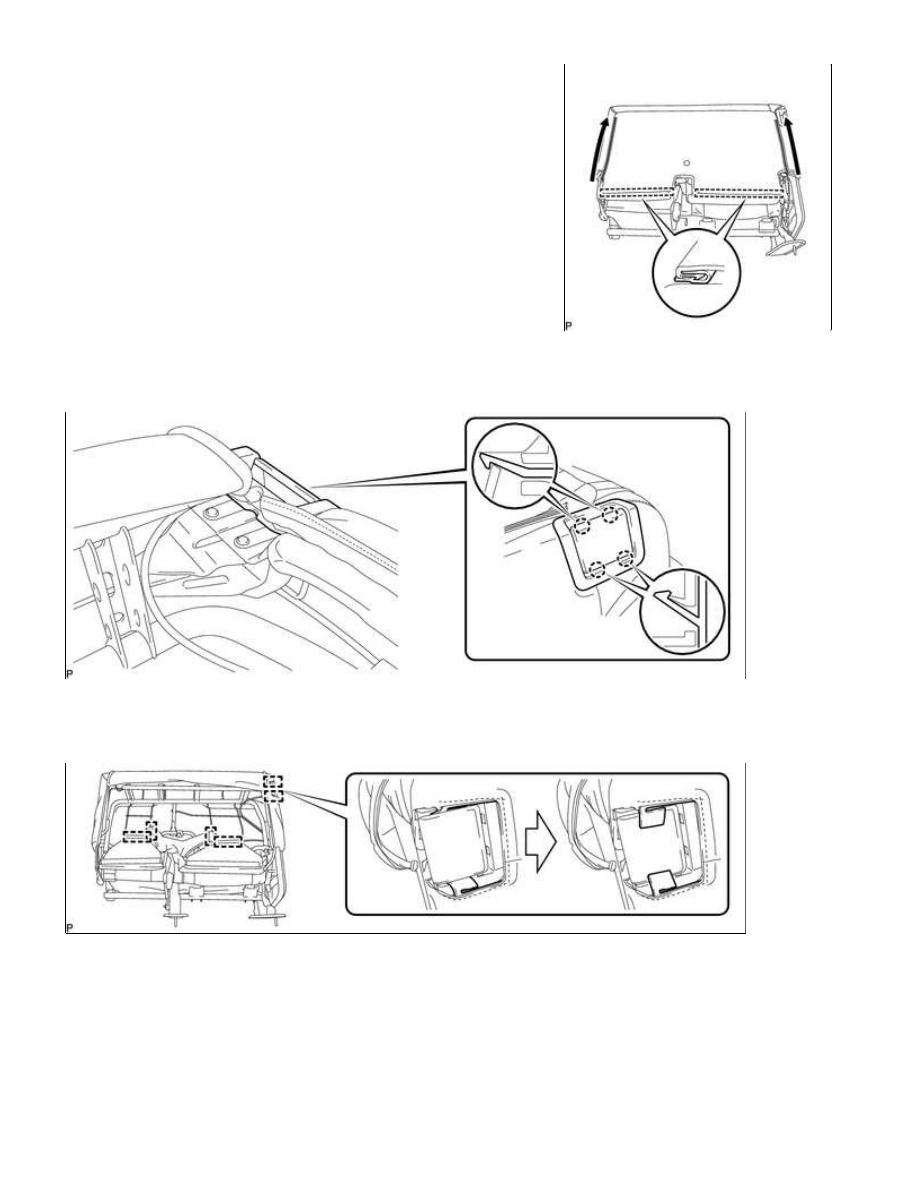

3. REMOVE REAR SEATBACK LOCK CONTROL BEZEL

(a) Pull out the 2 fasteners.

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): DISASSEMB...

(b) Detach the 2 hooks and open the 2 fasteners, and then open the

separate type rear seat cushion cover.

4. REMOVE SEPARATE TYPE REAR SEAT CUSHION COVER WITH PAD

(a) Detach the 6 hooks and remove the separate type rear seat cushion cover with pad.

5. REMOVE SEPARATE TYPE REAR SEAT CUSHION COVER

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): DISASSEMB...
