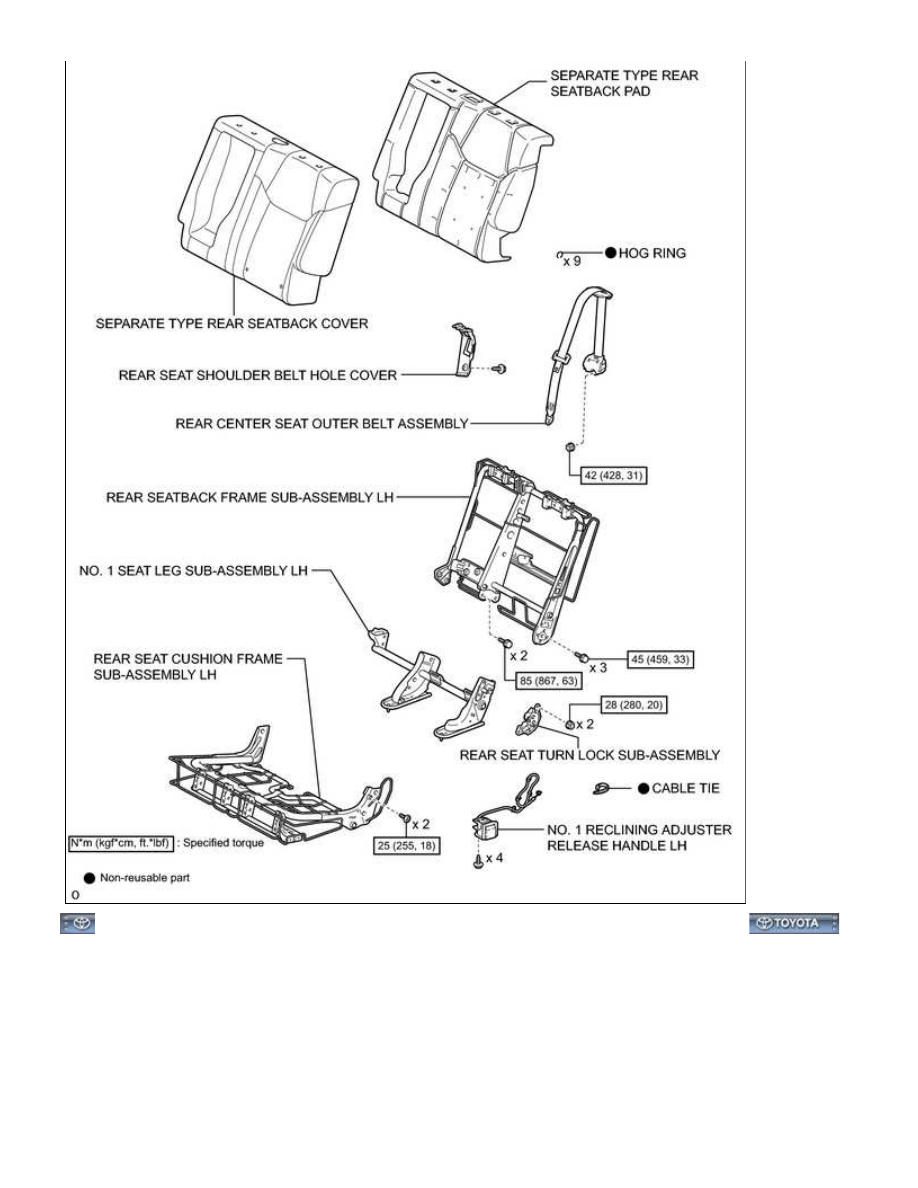

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): COMPONEN...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333800EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): REMOVAL; 2015 MY Tundra [08/2014 -        ]

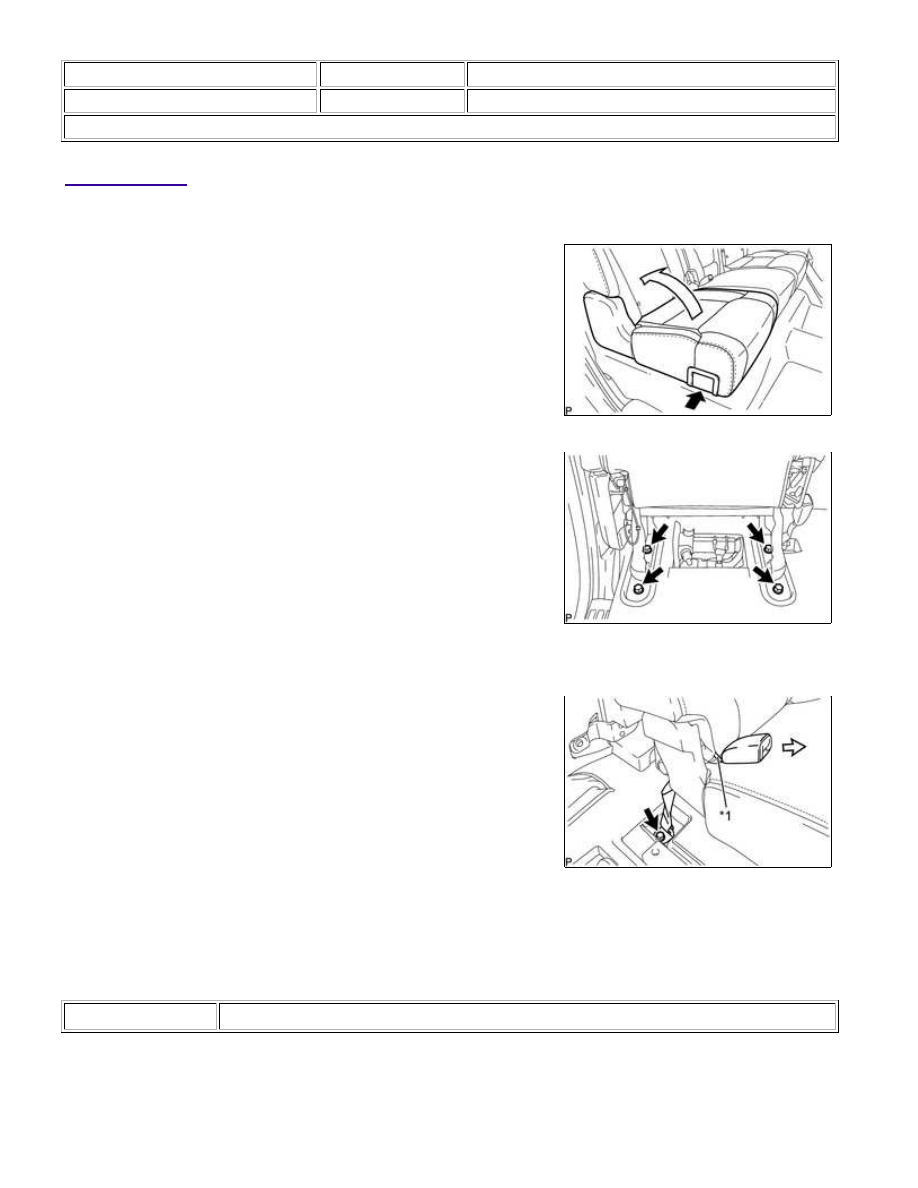

REMOVAL

1. REMOVE REAR SEAT ASSEMBLY RH

(a) Pull the No. 1 reclining adjuster release handle RH and fold up

the seat cushion.

(b) Remove the 4 bolts and rear seat assembly RH.

NOTICE:

Be careful not to damage the vehicle body.

2. REMOVE REAR SEAT INNER BELT ASSEMBLY

(a) Remove the bolt.

assembly.

Text in Illustration

*1

Rubber Band

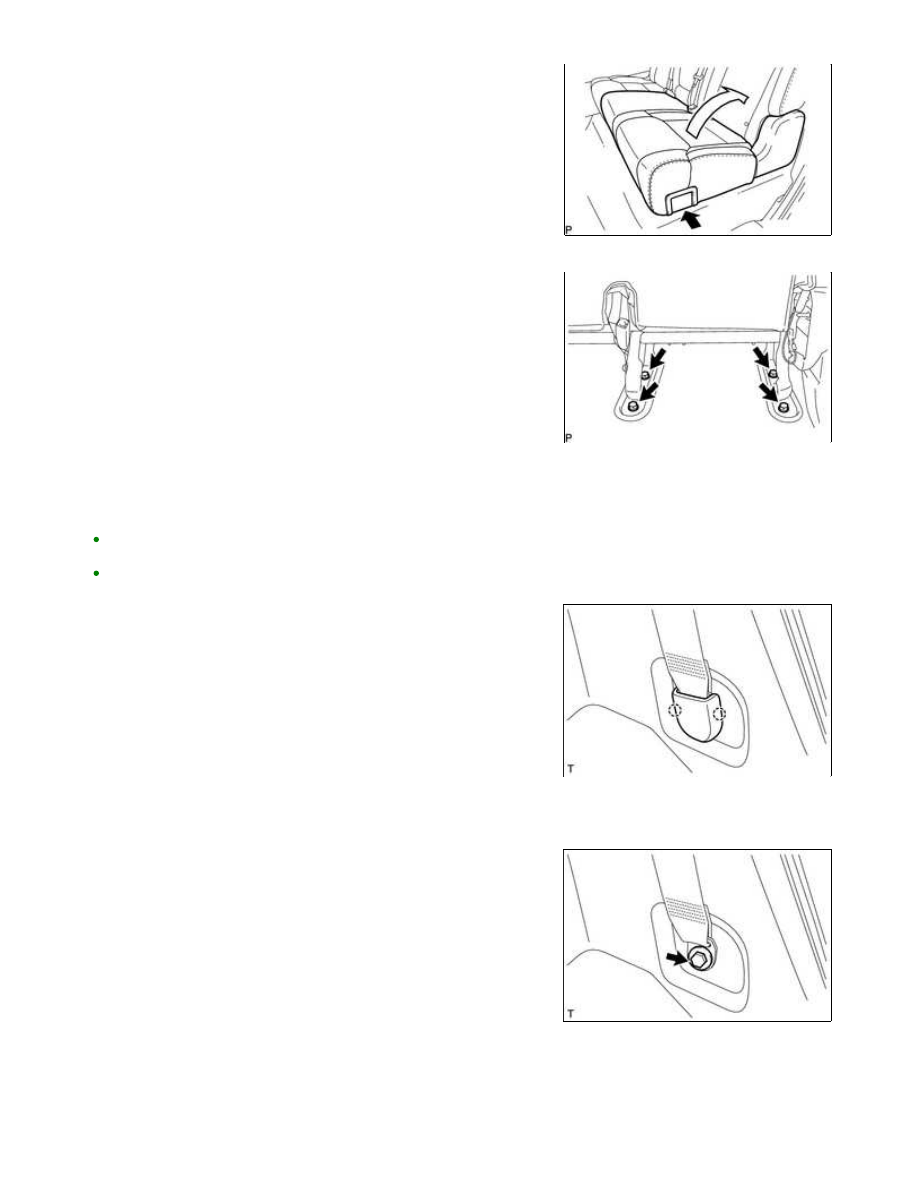

3. REMOVE REAR SEAT ASSEMBLY LH

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): REMOVAL; ...

(a) Pull the No. 1 reclining adjuster release handle LH and fold up the

seat cushion.

(b) Remove the 4 bolts and rear seat assembly LH.

NOTICE:

Be careful not to damage the vehicle body.

4. REMOVE REAR NO. 1 SEAT OUTER LAP BELT ANCHOR COVER

HINT:

Perform the following procedure when removing and installing the rear inner seat leg bracket sub-assembly
or rear outer seat leg bracket sub-assembly.
Use the same procedure to remove the rear No. 1 seat outer lap belt anchor cover on the other side.

(a) Detach the 2 claws and remove the rear No. 1 seat outer lap belt

anchor cover.

5. DISCONNECT REAR SEAT OUTER BELT ASSEMBLY LH

6. DISCONNECT REAR SEAT OUTER BELT ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): REMOVAL; ...

7. REMOVE NO. 1 BOX SPEAKER ASSEMBLY (w/ Woofer)

8. REMOVE REAR DOOR SCUFF PLATE LH

9. REMOVE REAR DOOR SCUFF PLATE RH

10. REMOVE REAR DOOR WEATHERSTRIP LH

(a) Partially remove the rear door weatherstrip LH so that the lower quarter trim panel assembly LH can be

removed



.

11. REMOVE REAR DOOR WEATHERSTRIP RH

(a) Partially remove the rear door weatherstrip RH so that the lower quarter trim panel assembly RH can be

removed



.

12. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

13. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

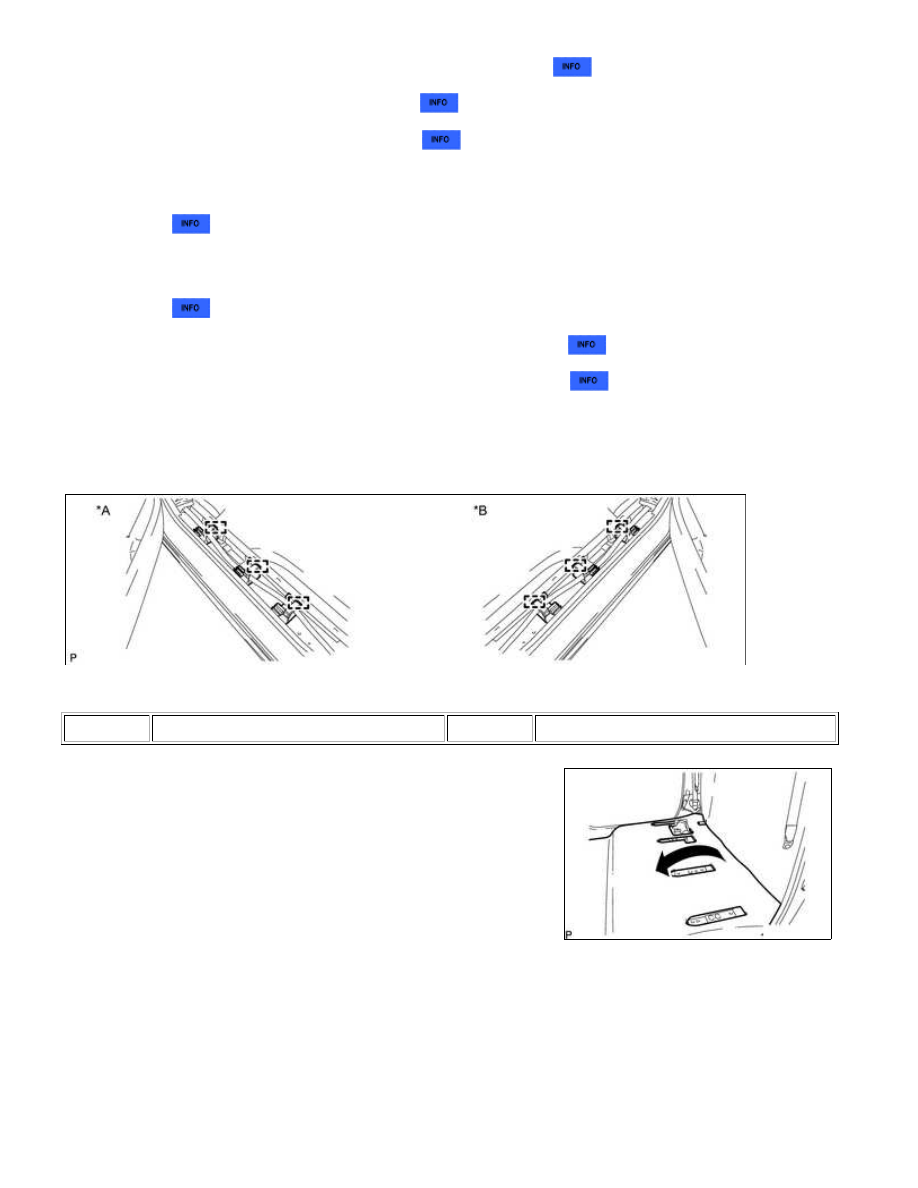

14. REMOVE FRONT FLOOR CARPET ASSEMBLY

(a) Remove the tool bag.

(b) Detach the 6 clamps.

Text in Illustration

*A

for LH Side

*B

for RH Side

(c) Fold down the front floor carpet assembly.

15. REMOVE REAR FLOOR BOARD SPACER
