27. INSTALL CENTER FRONT SEAT CUSHION COVER

(a) Install the center front seat cushion cover, and then attach the 3

hooks.

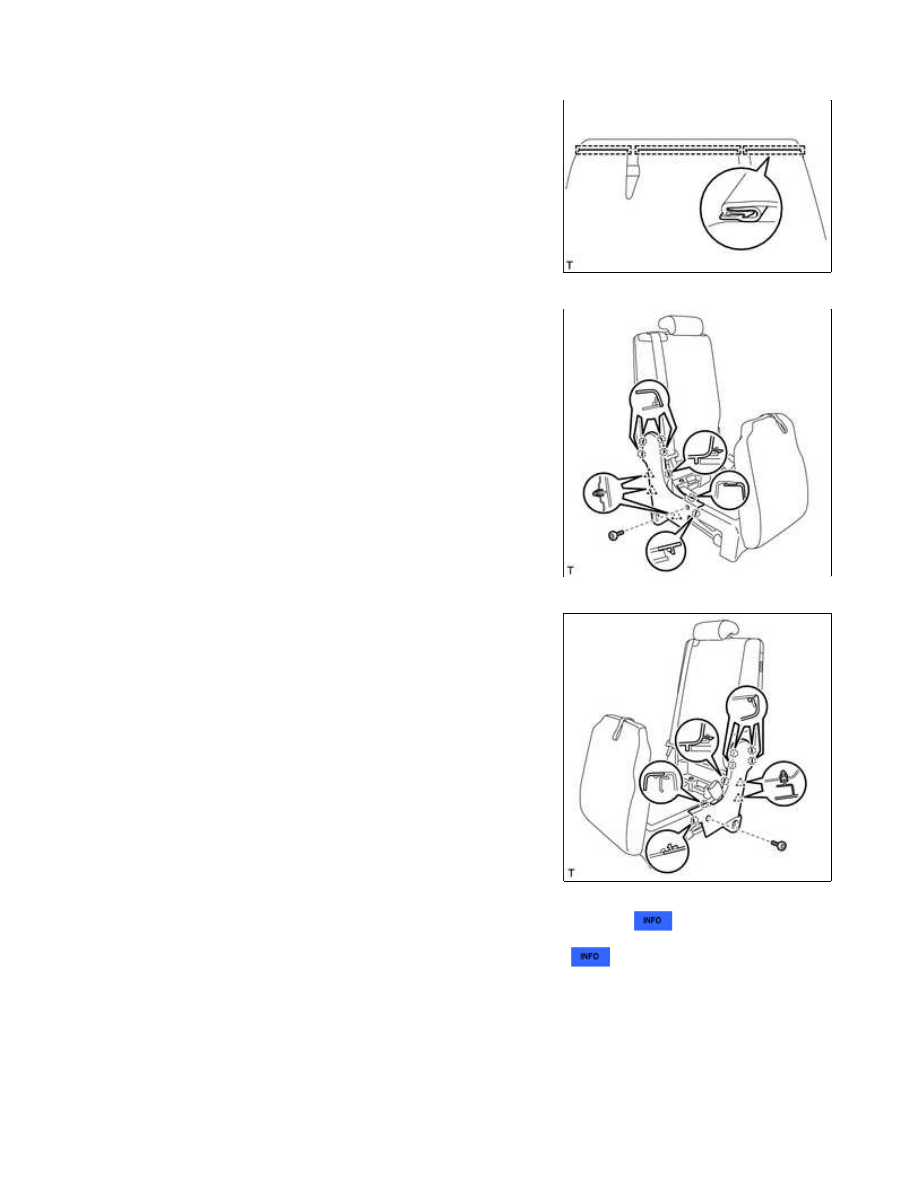

28. INSTALL CENTER SEAT CUSHION SHIELD RH

(a) Attach the 7 claws and 3 clips to install the center seat cushion

shield RH.

(b) Using a T30 "TORX" socket wrench, install the bolt.

Torque:

2.0 N·m {20 kgf·cm, 18in·lbf}

29. INSTALL CENTER SEAT CUSHION SHIELD LH

(a) Attach the 7 claws and 2 clips to install the center seat cushion

shield LH.

(b) Using a T30 "TORX" socket wrench, install the bolt.

Torque:

2.0 N·m {20 kgf·cm, 18in·lbf}

30. INSTALL REAR POWER OUTLET SOCKET COVER (for CrewMax)

31. INSTALL REAR POWER OUTLET SOCKET (for CrewMax)

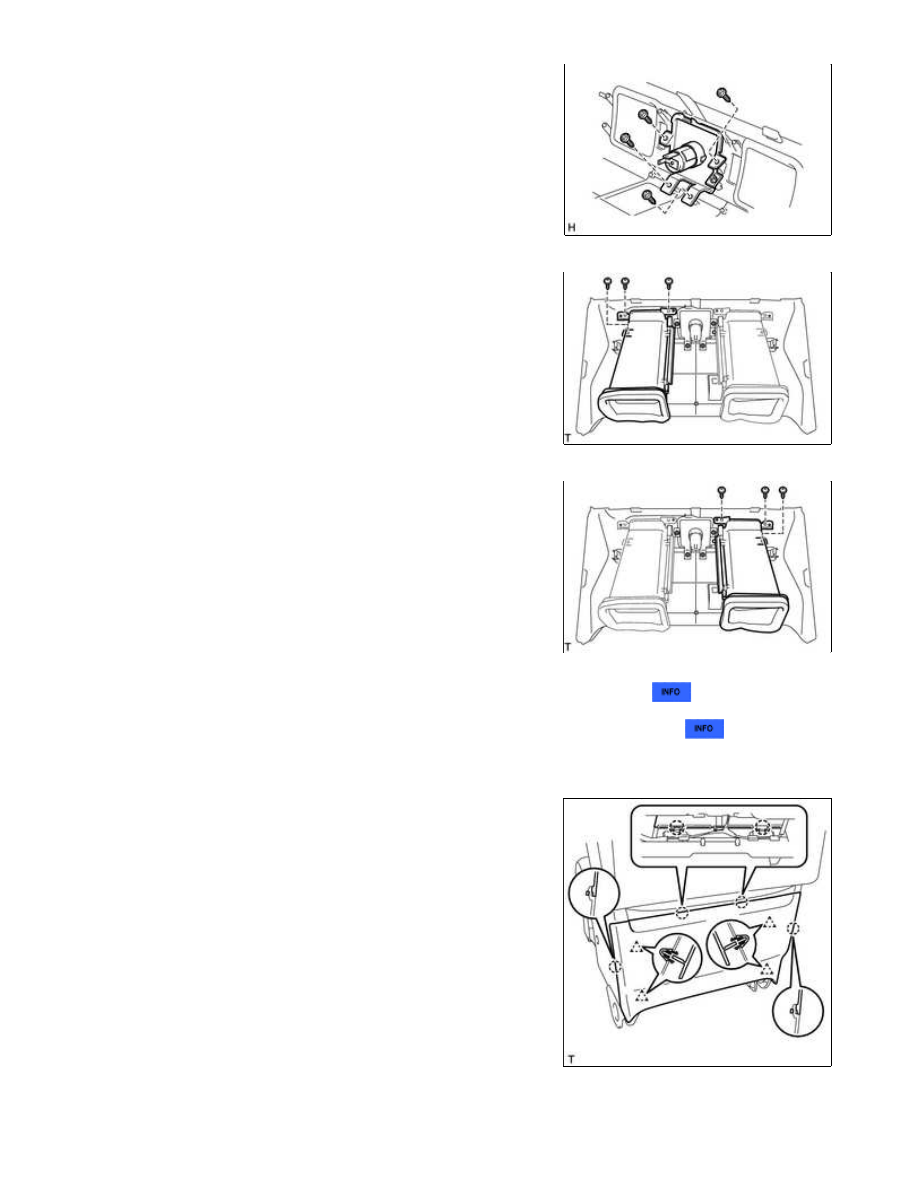

32. INSTALL NO. 2 SEATBACK LOCK CONTROL BEZEL (for CrewMax)

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REASSEMBLY; 20...

(a) Install the No. 2 seatback lock control bezel with the 4 screws.

33. INSTALL NO. 1 CONSOLE BOX REGISTER ASSEMBLY

(for CrewMax)

(a) Install the No. 1 console box register assembly with the 3

screws.

34. INSTALL NO. 2 CONSOLE BOX REGISTER ASSEMBLY

(for CrewMax)

(a) Install the No. 2 console box register assembly with the 3

screws.

35. INSTALL REAR POWER OUTLET SOCKET COVER (for Double Cab)

36. INSTALL REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

37. INSTALL CENTER SEATBACK PANEL

(a) for Regular Cab:

(1) Attach the 4 claws and 4 clips to install the center seatback

panel.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REASSEMBLY; 20...

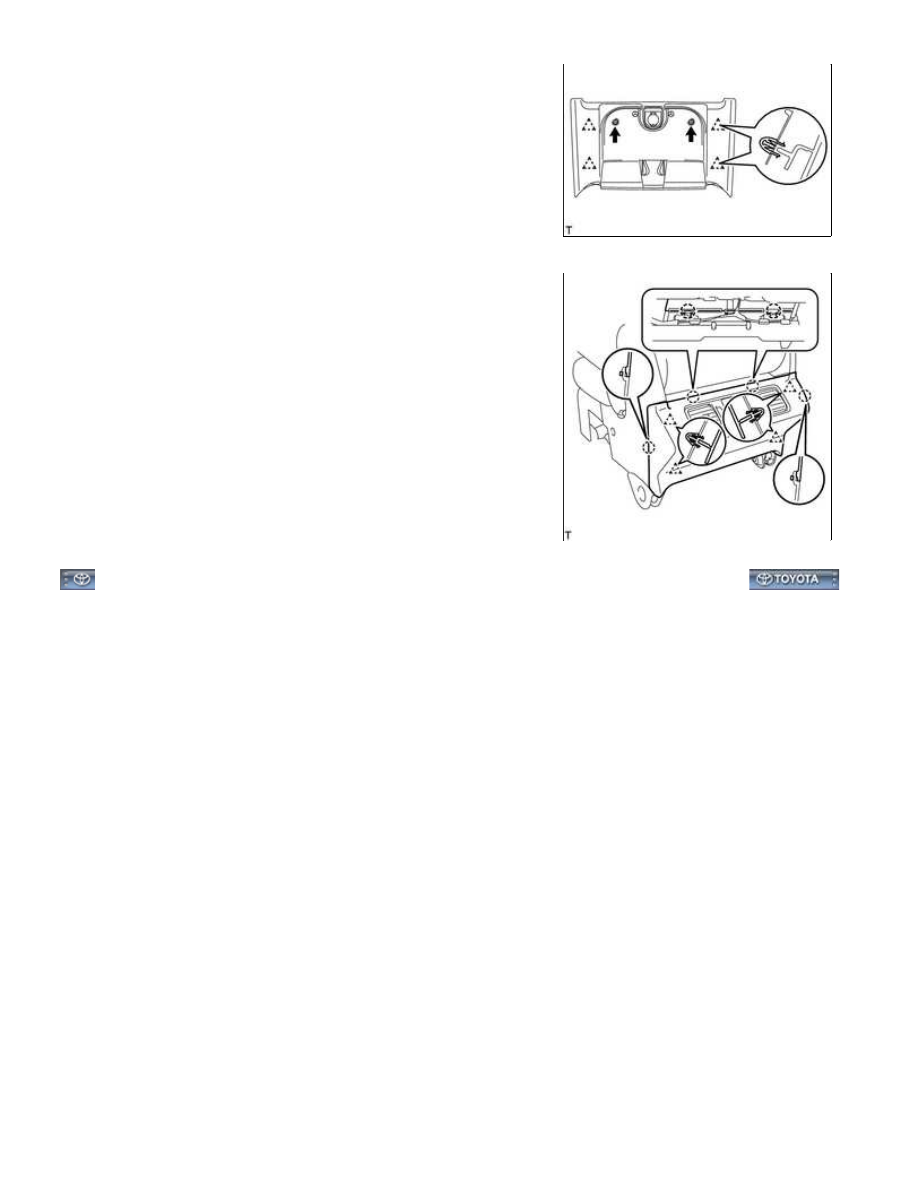

(b) for Double Cab:

(1) Connect the connector.

(2) Attach the 4 clips to install the center seatback panel.

(3) Install the 2 screws.

(c) for CrewMax:

(1) Connect the connector.

(2) Attach the 4 claws and 4 clips to install the center seatback

panel.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REASSEMBLY; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE700BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Center Seat): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

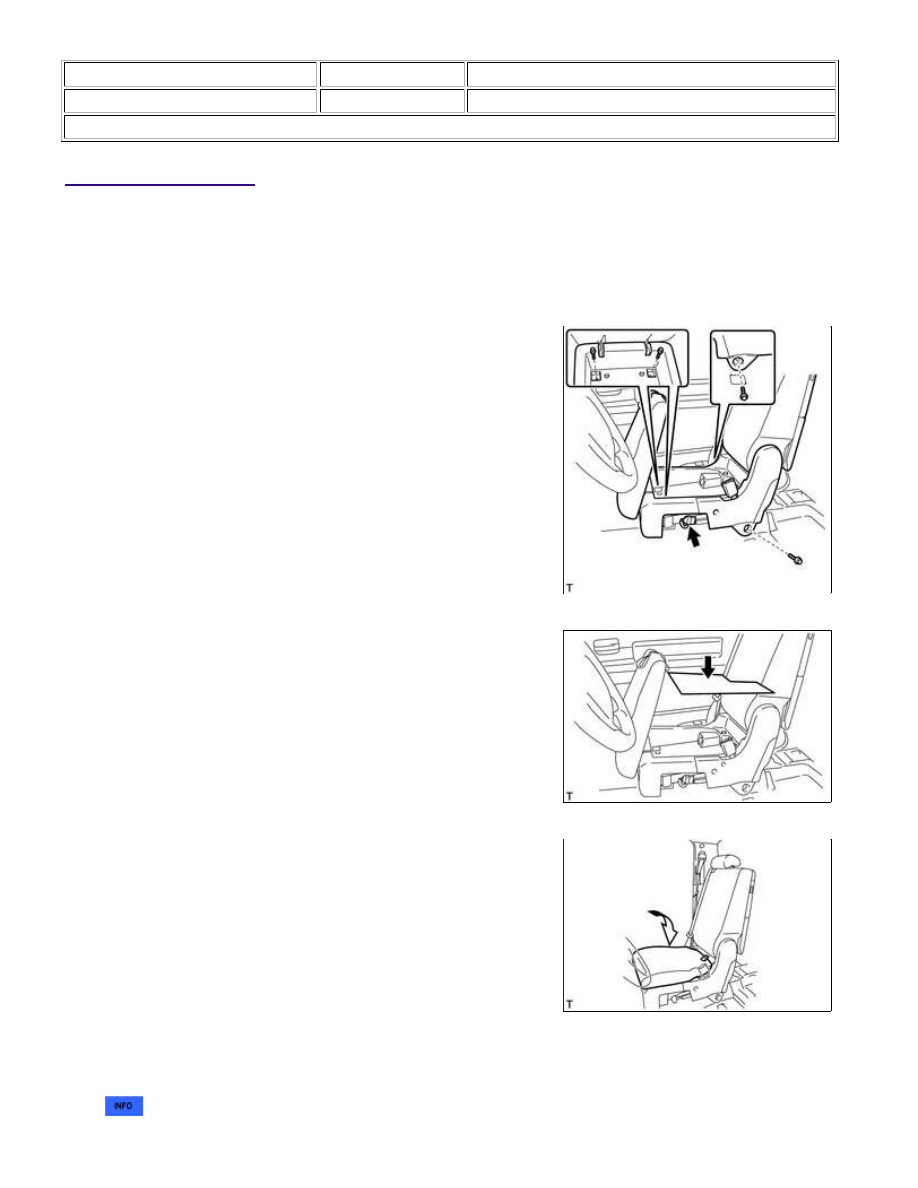

INSTALLATION

1. INSTALL CENTER FRONT SEAT ASSEMBLY

(a) Install the center front seat assembly.

NOTICE:

Be careful not to damage the vehicle body.

(b) Connect the connector and install the 4 bolts.

Torque:

37 N·m {377 kgf·cm, 27ft·lbf}

(c) Install the center seat cushion carpet.

(d) Close the center front seat cushion sub-assembly.

2. INSTALL FRONT SEAT ASSEMBLY LH

(a) for Power Seat:

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): INSTALLATION; ...
