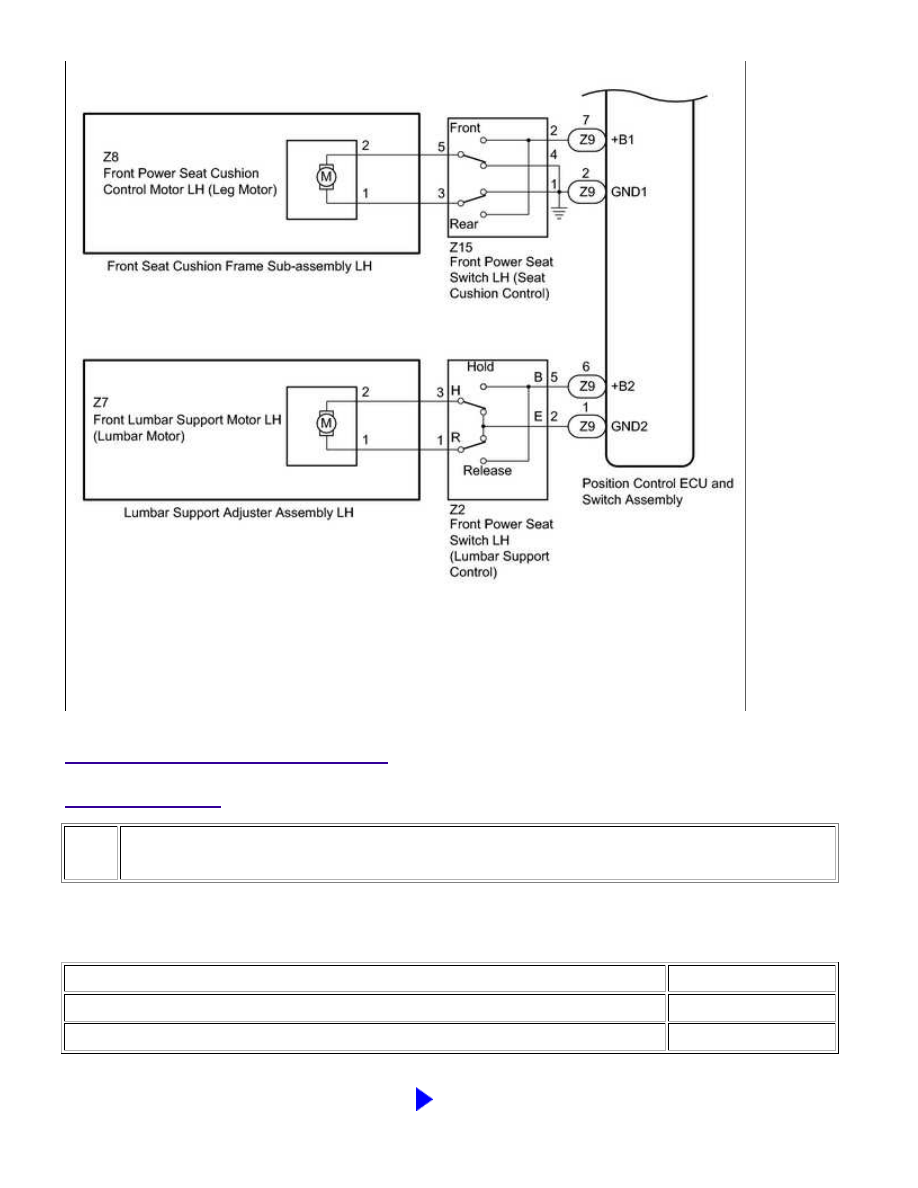

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FRONT POWER SEAT OPERATION

(a) Check which power seat functions are malfunctioning.

Result

RESULT

PROCEED TO

One or more power seat functions do not operate

A

All power seat functions do not operate

B

B

GO to OTHER FLOW CHART (Front Power Seat does

not Operate with Front Power Seat Switch)

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): One ...

A

A

2.

CHECK FRONT POWER SEAT OPERATION

.

Result

RESULT

PROCEED TO

Slide, front vertical and lifter functions do not operate

A

Reclining functions do not operate

B

Lumbar support adjustment function does not operate

C

Leg support function does not operate

D

B

GO TO STEP 7

C

GO TO STEP 11

D

GO TO STEP 15

3.

READ VALUE USING TECHSTREAM (SLIDE, LIFTER, FRONT VERTICAL)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Driver Seat / Data List.

(e) Read the Data List according to the display on the Techstream.

Driver Seat

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Front Vertical

Down

Front vertical switch signal (Downward) /

ON or OFF

ON: Front vertical switch

(Downward) on

-

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): One ...

OK

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

OFF: Front vertical switch

(Downward) off

Front Vertical

Up

Front vertical switch signal (Upward) /

ON or OFF

ON: Front vertical switch

(Upward) on

OFF: Front vertical switch

(Upward) off

-

Lifter Switch

Down

Lifter switch signal (Downward) / ON or

OFF

ON: Lifter switch (Downward) on

OFF: Lifter switch (Downward)

off

-

Lifter Switch Up

Lifter switch signal (Upward) / ON or OFF

ON: Lifter switch (Upward) on

OFF: Lifter switch (Upward) off

-

Slide Rear

Sliding switch signal (Rearward) / ON or

OFF

ON: Sliding switch (Rearward) on

OFF: Sliding switch (Rearward)

off

-

Slide Front

Sliding switch signal (Forward) / ON or

OFF

ON: Sliding switch (Forward) on

OFF: Sliding switch (Forward) off

-

OK:

ON or OFF is displayed on the Techstream according to the table above.

NG

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

4.

INSPECT FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH (SLIDE, LIFTER,
VERTICAL MOTOR)



.

(2) Inspect the front seat cushion frame sub-assembly LH (slide motor)



.



.

(2) Inspect the front seat cushion frame sub-assembly LH (lifter motor)



.



.

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): One ...

OK

(2) Inspect the front seat cushion frame sub-assembly LH (vertical motor)



.

NG

REPLACE FRONT SEAT CUSHION FRAME

SUB-ASSEMBLY LH

5.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH)

(a) Disconnect the Z9 and Z10 position control ECU and switch assembly connectors.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-5 (SSRS) - Z3-5

Always

Below 1 Ω

Z9-3 (SLD+) - Z3-4

Always

Below 1 Ω

Z9-4 (SLD-) - Z3-3

Always

Below 1 Ω

Z10-1 (SGND) - Z3-6

Always

Below 1 Ω

Z10-3 (SSFV) - Z14-2

Always

Below 1 Ω

Z9-8 (FRV+) - Z5-2

Always

Below 1 Ω

Z9-5 (FRV-) - Z5-1

Always

Below 1 Ω

Z10-1 (SGND) - Z14-1

Always

Below 1 Ω

Z10-4 (SSRL) - Z4-4

Always

Below 1 Ω

Z9-10 (LFT+) - Z4-1

Always

Below 1 Ω

Z9-12 (LFT-) - Z4-2

Always

Below 1 Ω

Z10-1 (SGND) - Z4-3

Always

Below 1 Ω

Z10-5 (SSRS) or Z3-5 - Body ground

Always

10 kΩ or higher

Z9-3 (SLD+) or Z3-4 - Body ground

Always

10 kΩ or higher

Z9-4 (SLD-) or Z3-3 - Body ground

Always

10 kΩ or higher

Z10-1 (SGND) or Z3-6 - Body ground

Always

10 kΩ or higher

Z10-1 (SGND) or Z14-1 - Body ground

Always

10 kΩ or higher

Z10-1 (SGND) or Z4-3 - Body ground

Always

10 kΩ or higher

Z10-3 (SSFV) or Z14-2 - Body ground

Always

10 kΩ or higher

Z9-8 (FRV+) or Z5-2 - Body ground

Always

10 kΩ or higher

Z9-5 (FRV-) or Z5-1 - Body ground

Always

10 kΩ or higher
