Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B2650; Slide Sensor Malfunction; 2015 MY

Tundra [08/2014 -        ]

DTC

B2650

Slide Sensor Malfunction

DESCRIPTION

When the position control ECU and switch assembly does not receive a sensor signal despite forward or rearward

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2650

The forward and rearward lock detection position

assembly

Front seat cushion frame sub-assembly

LH (slide motor)

Harness or connector

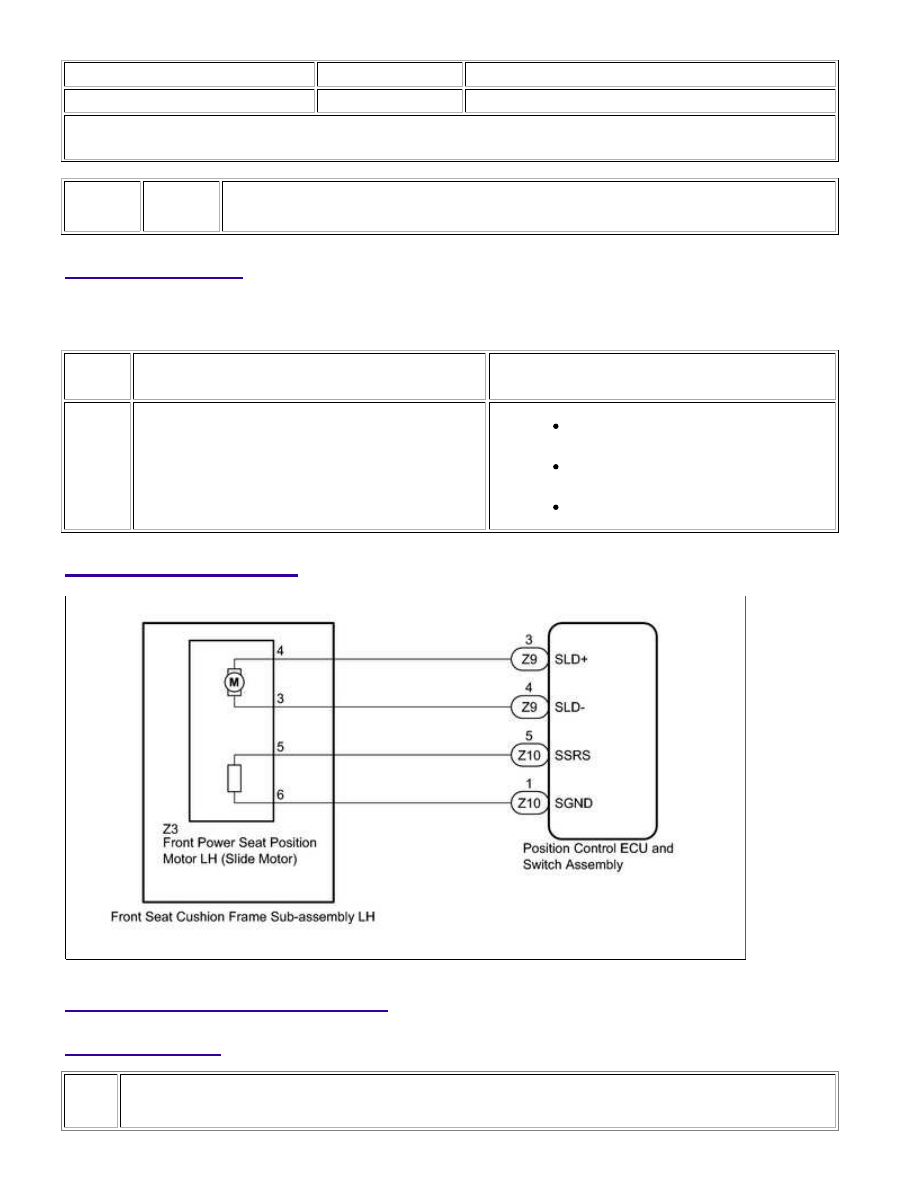

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (SEAT SLIDE OPERATION)

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Driver Seat / Active Test.

(e) Perform the Active Test according to the display on the Techstream.

Driver Seat

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Seat Slide Operation

Seat sliding operation

Front / OFF / Rear

-

OK:

Motor operates normally.

NG

GO TO STEP 5

2.

CHECK POSITION CONTROL ECU AND SWITCH ASSEMBLY (SLIDE MOTOR CIRCUIT)

(a) Disconnect the front seat cushion frame sub-assembly LH

(slide motor) connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Z3-5 - Z3-6

Sliding switch on

4.8 to 5.1 V

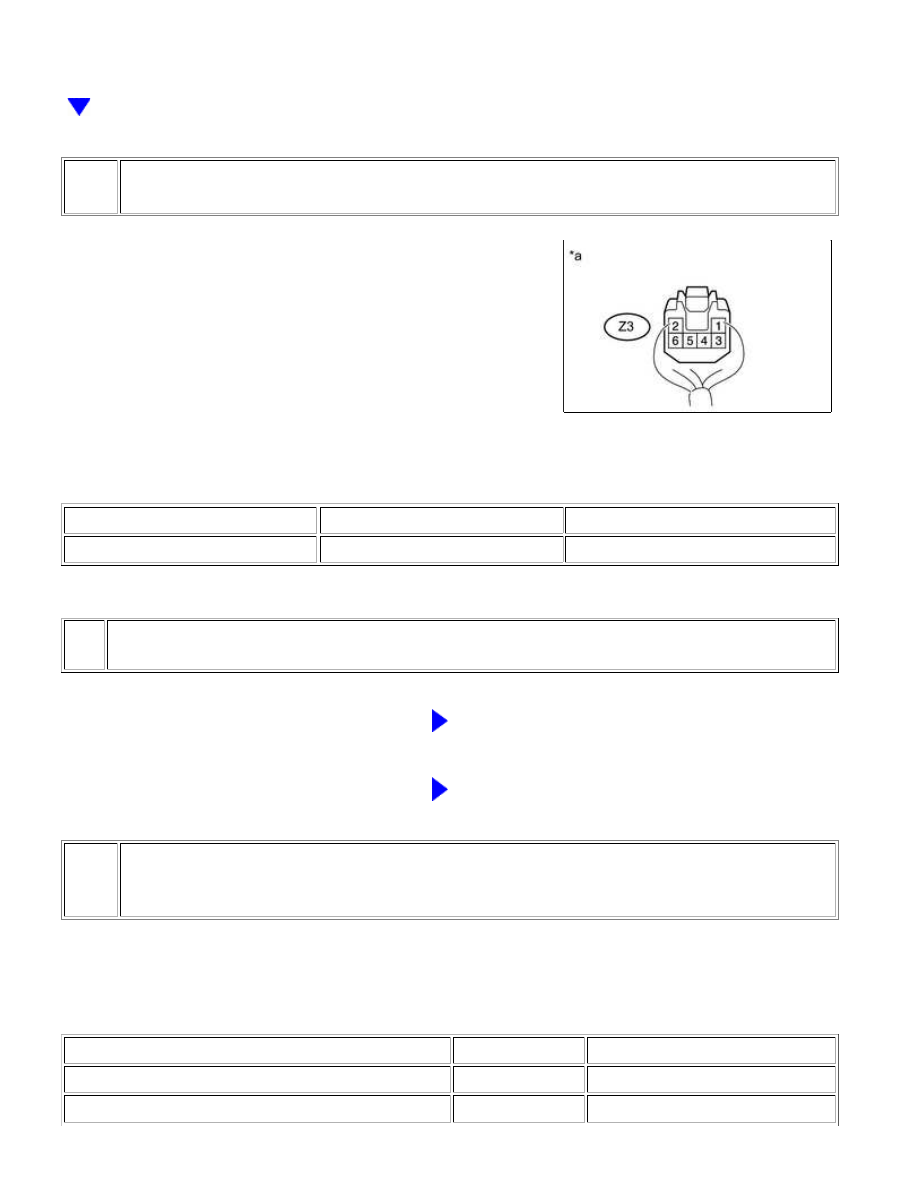

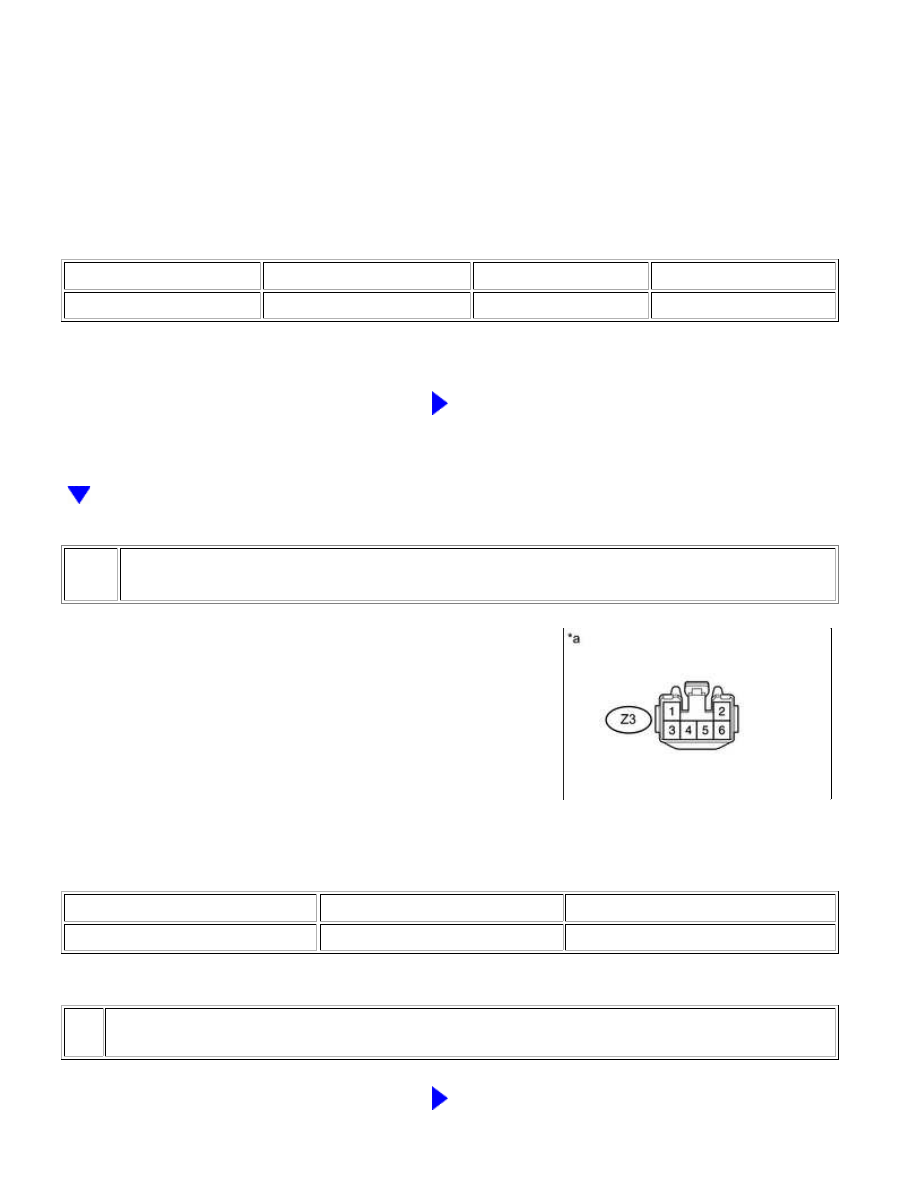

Text in Illustration

*a

NG

GO TO STEP 4

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

3.

CHECK FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH (SLIDE MOTOR)

(a) Reconnect the front seat cushion frame sub-assembly LH

(slide motor) connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Z3-5 - Body ground

Sliding switch on

4.5 to 4.8 V

Text in Illustration

*a

Component with harness connected

(Front Seat Cushion Frame Sub-assembly LH [Slide Motor])

NG

REPLACE FRONT SEAT CUSHION FRAME

SUB-ASSEMBLY LH

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

4.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH)

(a) Disconnect the Z10 position control ECU and switch assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-5 (SSRS) - Z3-5

Always

Below 1 Ω

Z10-1 (SGND) - Z3-6

Always

Below 1 Ω

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-5 (SSRS) or Z3-5 - Body ground

Always

10 kΩ or higher

Z10-1 (SGND) or Z3-6 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

5.

INSPECT FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH (SLIDE MOTOR)

(a) Remove the front seat cushion frame sub-assembly LH (slide Motor)



.

(b) Inspect the front seat cushion frame sub-assembly LH (slide motor)



.

NG

REPLACE FRONT SEAT CUSHION FRAME

SUB-ASSEMBLY LH

6.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH)

(a) Disconnect the Z9 position control ECU and switch assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z9-3 (SLD+) - Z3-4

Always

Below 1 Ω

Z9-4 (SLD-) - Z3-3

Always

Below 1 Ω

Z9-3 (SLD+) or Z3-4 - Body ground

Always

10 kΩ or higher

Z9-4 (SLD-) or Z3-3 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY
