6.6 A

Doc ID: RM000001HRX01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: INNER REAR VIEW MIRROR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

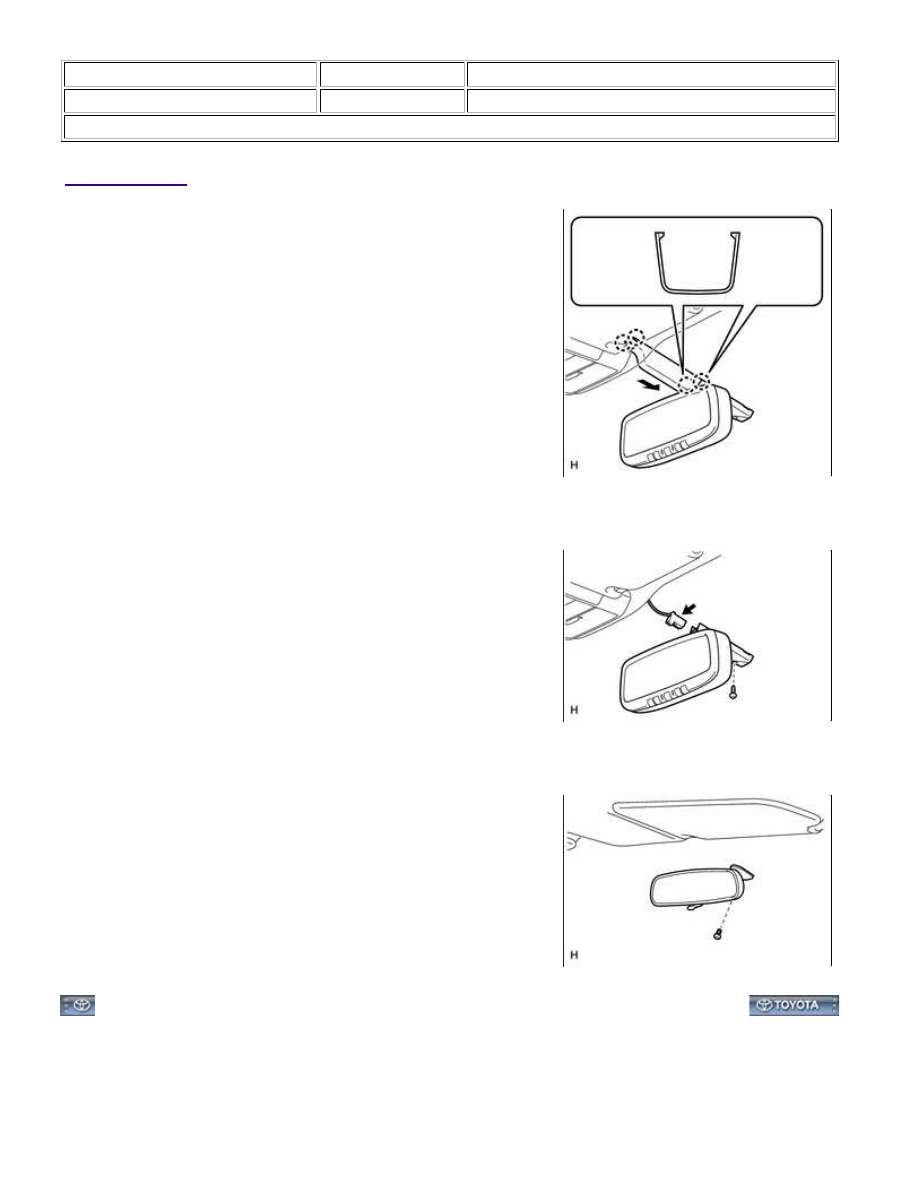

1. REMOVE INNER REAR VIEW MIRROR STAY HOLDER

COVER (w/ EC Mirror)

(a) Slide the inner rear view mirror stay holder cover in the

direction indicated by the arrow in the illustration to detach the 2

remove the inner rear view mirror stay holder cover.

2. REMOVE INNER REAR VIEW MIRROR ASSEMBLY (w/ EC Mirror)

(a) Disconnect the connector.

(b) Using a T20 "TORX" socket wrench, remove the screw and inner rear view mirror.

3. REMOVE INNER REAR VIEW MIRROR ASSEMBLY (w/o

EC Mirror)

(a) Using a T20 "TORX" socket wrench, remove the screw and inner

rear view mirror.

MIRROR: INNER REAR VIEW MIRROR: REMOVAL; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001HRU017X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: INNER REAR VIEW MIRROR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

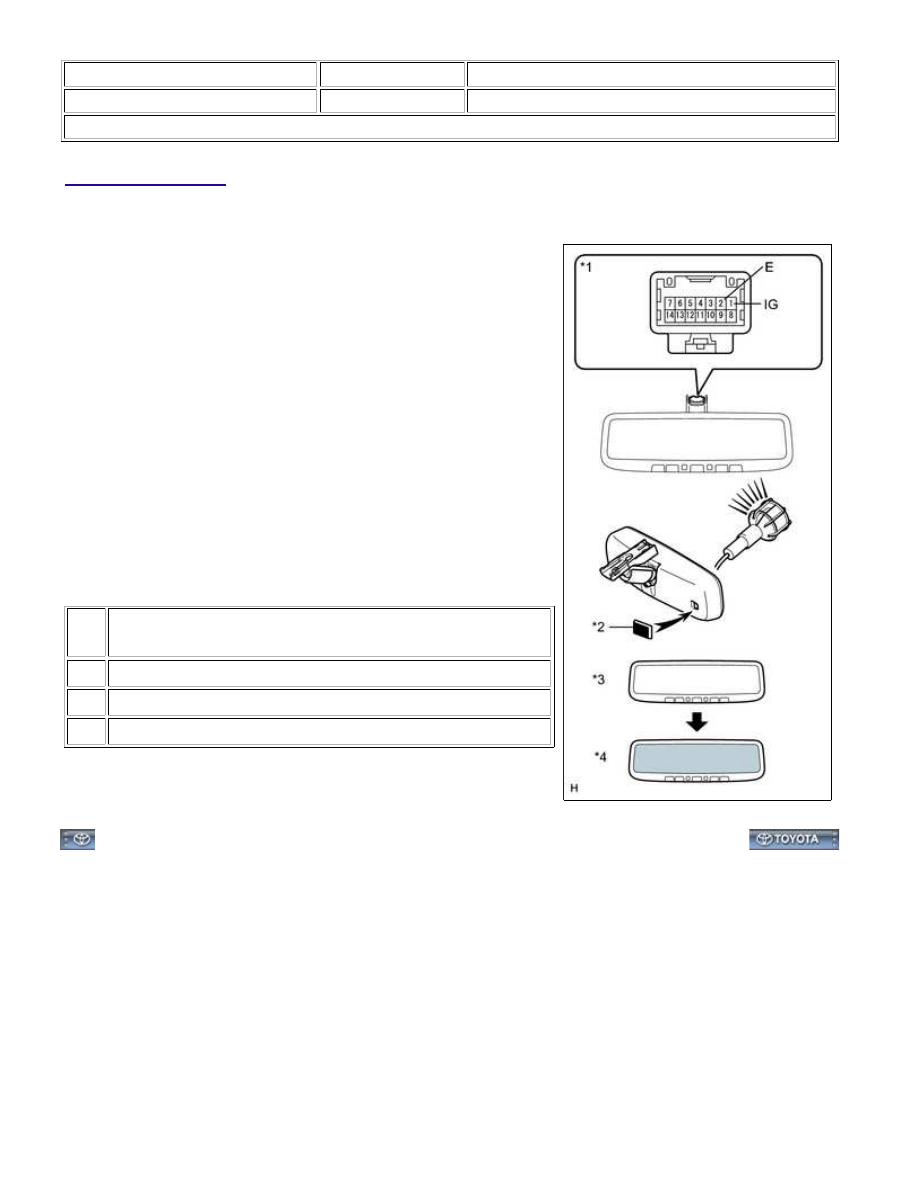

INSPECTION

1. INSPECT INNER REAR VIEW MIRROR ASSEMBLY (w/ EC Mirror)

the negative (-) lead to terminal 2.

(2) Attach black-colored tape to the forward sensor to prevent it

from sensing light.

(3) Shine an electric light on the mirror. Check that the mirror

surface changes from bright to dark.

HINT:

When the environment is very bright, the antiglare operation

may occur immediately after the tape is applied.

If the result is not as specified, replace the mirror assembly.

Text in Illustration

*1

Component without harness connected

(Inner Rear View Mirror)

*2

Black-colored Tape

*3

Bright

*4

Dark

MIRROR: INNER REAR VIEW MIRROR: INSPECTION; 2015 MY Tun...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000014CL05KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: INNER REAR VIEW MIRROR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

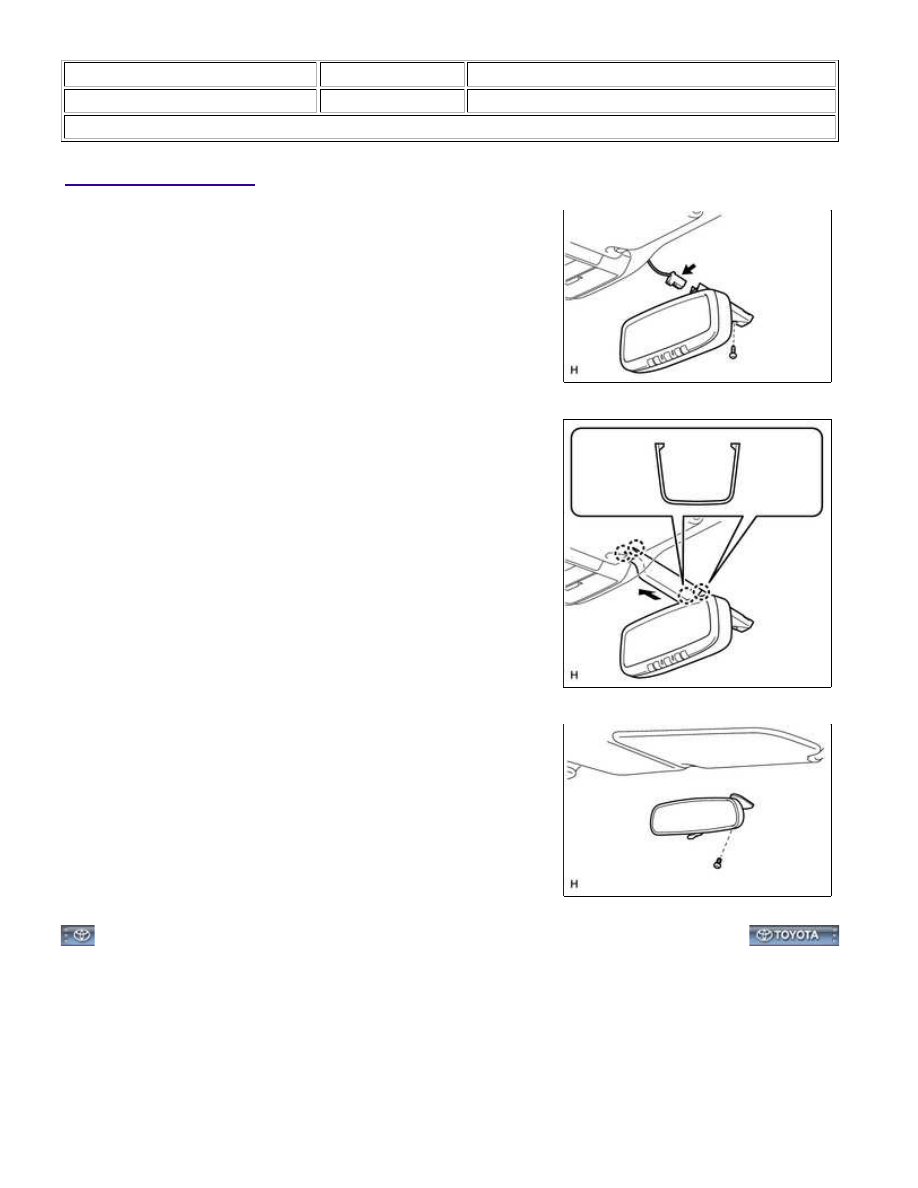

INSTALLATION

1. INSTALL INNER REAR VIEW MIRROR ASSEMBLY (w/

EC Mirror)

(a) Using a T20 "TORX" socket wrench, install the inner rear view

mirror with the screw.

Torque:

1.2 N·m {12 kgf·cm, 11in·lbf}

(b) Connect the connector.

2. INSTALL INNER REAR VIEW MIRROR STAY HOLDER

COVER (w/ EC Mirror)

stay holder cover in the direction indicated by the arrow in the

3. INSTALL INNER REAR VIEW MIRROR ASSEMBLY

(w/o EC Mirror)

(a) Using a T20 "TORX" socket wrench, install the inner rear view

mirror with the screw.

Torque:

1.2 N·m {12 kgf·cm, 11in·lbf}

MIRROR: INNER REAR VIEW MIRROR: INSTALLATION; 2015 MY ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQE009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Column Shift Type): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

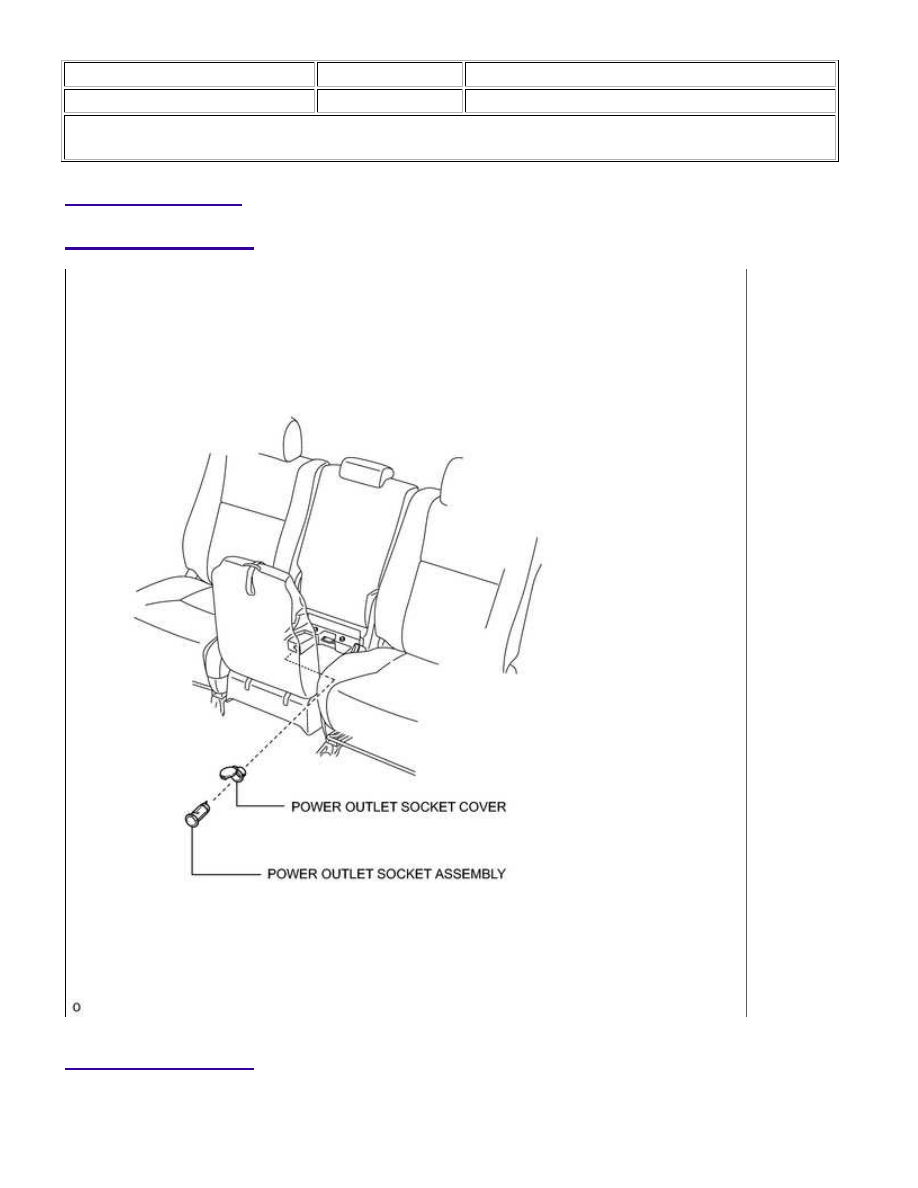

COMPONENTS

ILLUSTRATION

ILLUSTRATION
