A

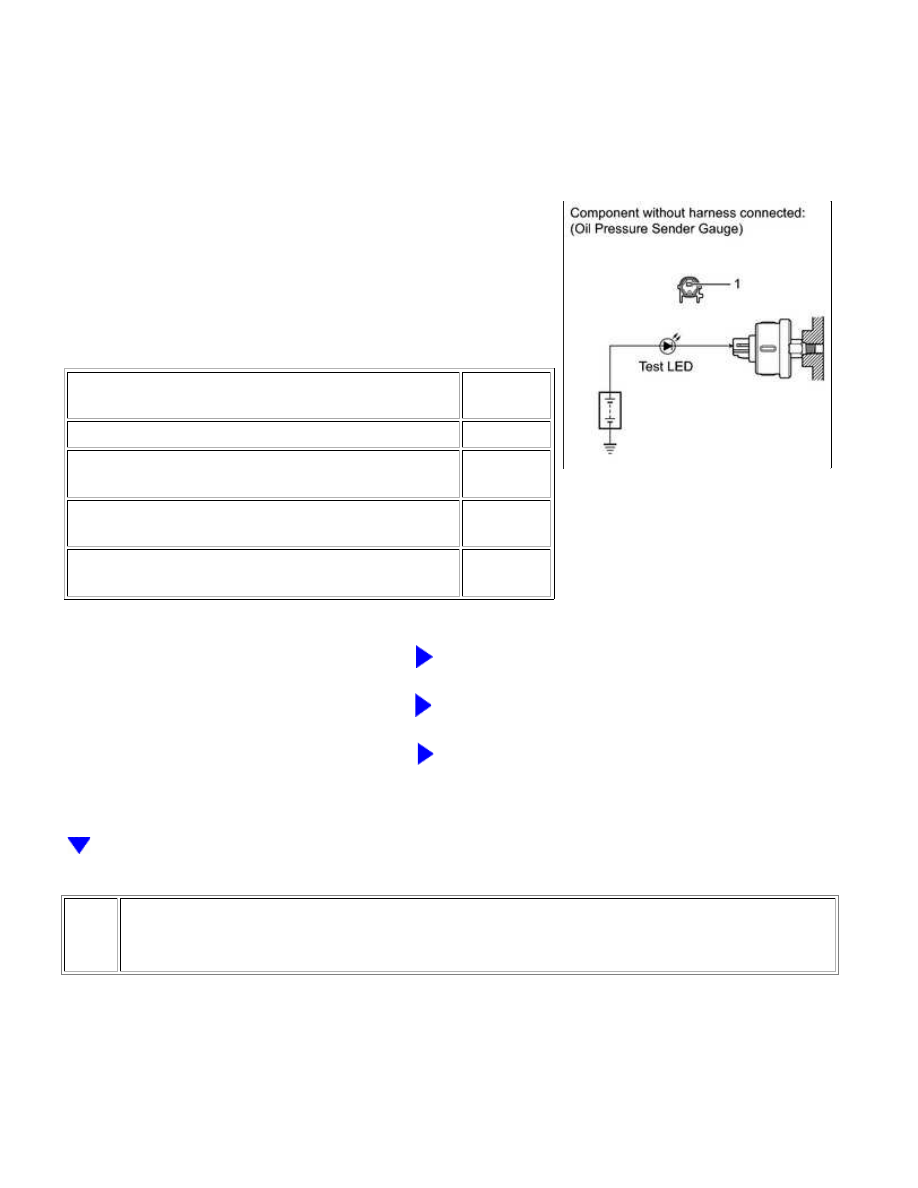

(a) Disconnect the E11 sender gauge connector.

(b) Apply battery positive (+) voltage to the sender gauge

terminal through a test LED.

(c) Check that the LED does not illuminate when the engine is

stopped.

(d) Check that the LED flashes when the engine is running. The

LED flashes when engine is running.

LED does not illuminate when engine is stopped.

Result

RESULT

PROCEED

TO

LED operates correctly according to engine condition

A

LED does not operate correctly according to engine

condition (for 1UR-FE)

B

LED does not operate correctly according to engine

condition (for 3UR-FE)

C

LED does not operate correctly according to engine

condition (for 3UR-FBE)

D

B

REPLACE OIL PRESSURE SENDER GAUGE ASSEMBLY

C

REPLACE OIL PRESSURE SENDER GAUGE ASSEMBLY

D

REPLACE OIL PRESSURE SENDER GAUGE ASSEMBLY

4.

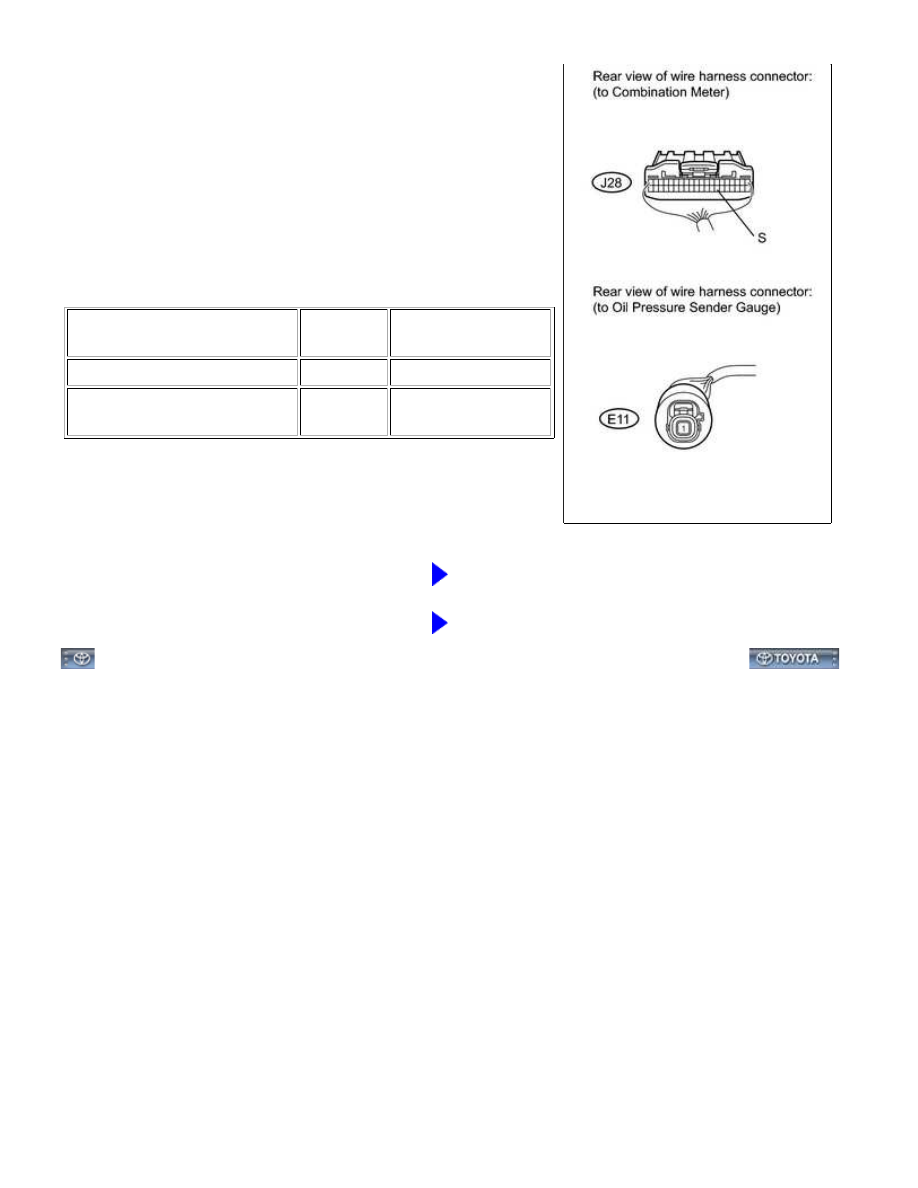

CHECK HARNESS AND CONNECTOR (COMBINATION METER - OIL PRESSURE
SENDER GAUGE)

METER: METER / GAUGE SYSTEM: Oil Pressure Gauge Malfunction;...

(a) Disconnect the J28 meter connector.

(b) Disconnect the E11 gauge connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J28-27 (S) - E11-1

Always

Below 1 Ω

J28-27 (S) or E11-1 - Body

ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE COMBINATION METER ASSEMBLY

METER: METER / GAUGE SYSTEM: Oil Pressure Gauge Malfunction;...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZNF01SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: Voltage Meter Malfunction; 2015 MY Tundra [08/2014 -        ]

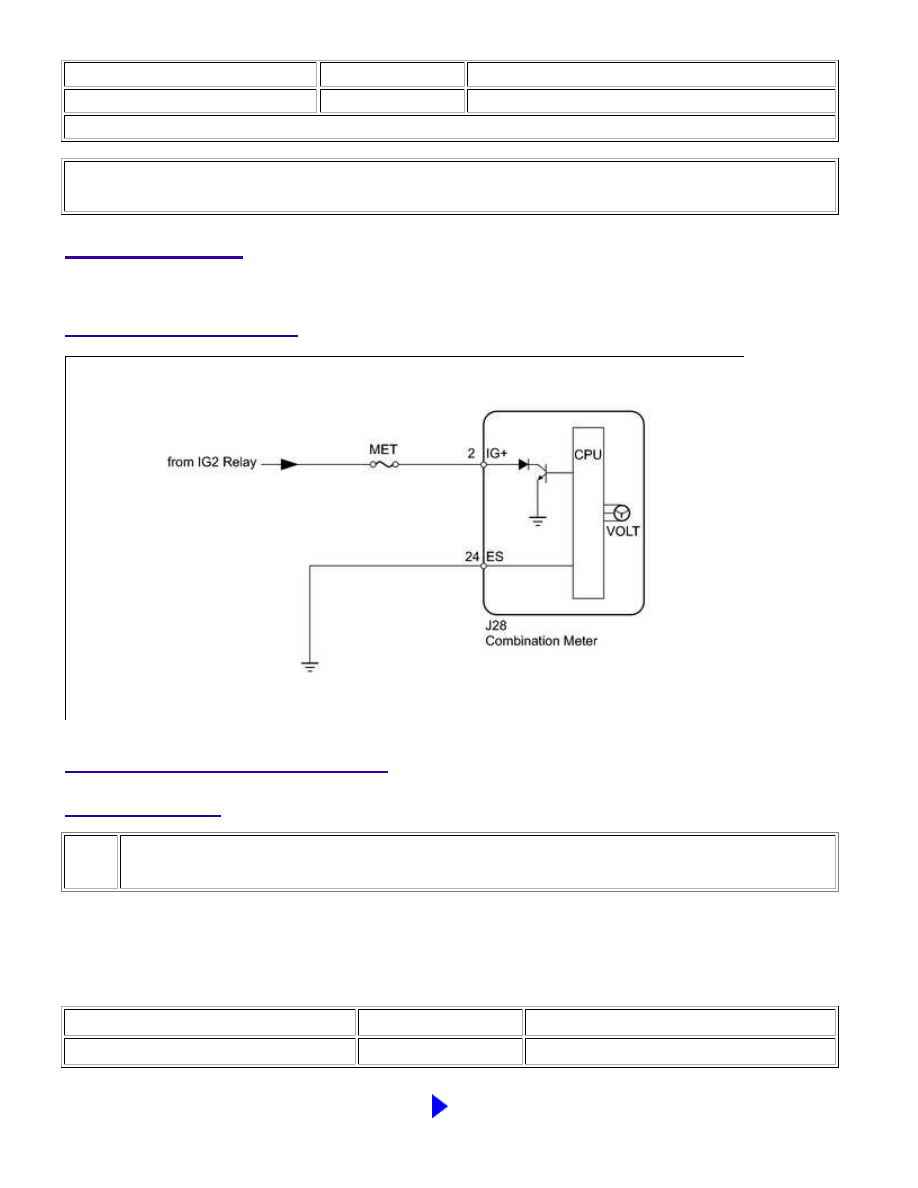

Voltage Meter Malfunction

DESCRIPTION

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (MET)

(a) Remove the MET fuse from the engine room relay block.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

MET fuse

Always

Below 1 Ω

NG

REPLACE FUSE

METER: METER / GAUGE SYSTEM: Voltage Meter Malfunction; 201...

OK

OK

2.

PERFORM ACTIVE TEST USING TECHSTREAM (VOLTMETER)

(a) Operate the Techstream according to the display and select "Active Test"



.

Combination Meter:

TESTER DISPLAY

TEST

PART

CONTROL RANGE

DIAGNOSTIC NOTE

Volt Meter

Operation

Voltmeter

OFF, 0 V, 3 V, 6V , 9 V, 12 V, 15

V or 18 V

Perform the test with the vehicle stopped and

engine idling

OK:

Needle indication is normal.

NG

REPLACE COMBINATION METER ASSEMBLY

3.

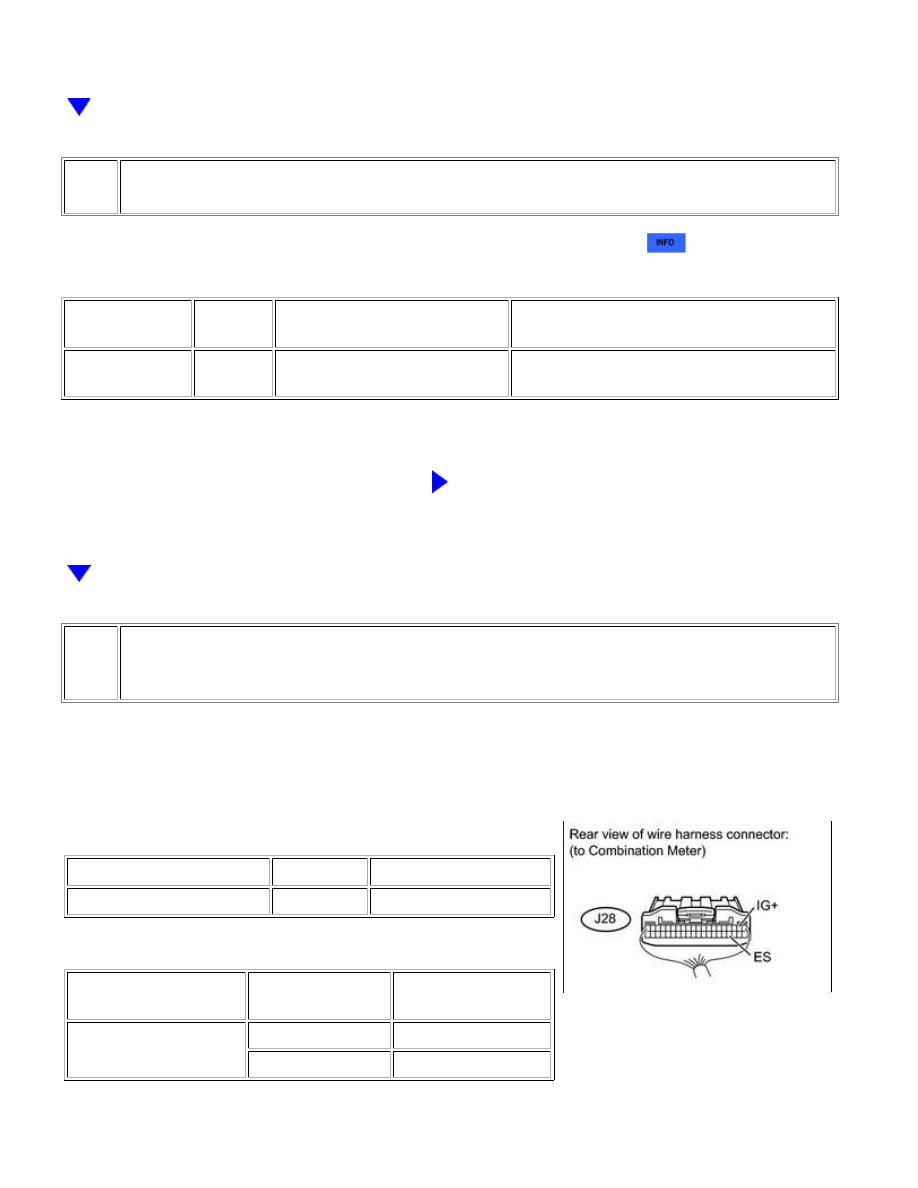

CHECK HARNESS AND CONNECTOR (COMBINATION METER - BATTERY AND BODY
GROUND)

(a) Disconnect the J28 meter connector.

(b) Measure the resistance and voltage according to the

value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J28-24 (ES) - Body ground

Always

Below 1 Ω

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J28-2 (IG+) - Body

ground

Ignition switch ON

11 to 14 V

Ignition switch off

Below 1 V
