A

OK

2.

PERFORM ACTIVE TEST USING TECHSTREAM (TACHOMETER)

(a) Operate the Techstream according to the display and select "Active Test"



.

Combination Meter:

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Tachometer Operation

Tachometer

0, 1000, 2000, 3000, 4000, 5000, 6000, 7000

-

OK:

Needle indication is normal.

HINT:

Confirm that the vehicle is stopped and engine idling.

NG

REPLACE COMBINATION METER ASSEMBLY

3.

READ VALUE USING TECHSTREAM (TACHOMETER)

(a) Operate the Techstream according to the display and select "Active Test"



.

Combination Meter:

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Engine Rpm

Engine speed/Min.: 0, Max.: 12750

Idling: 700 to 800

Unit: rpm

OK:

Engine speed displayed on Techstream is almost the same as actual engine speed.

NG

GO TO STEP 4

OK

REPLACE COMBINATION METER ASSEMBLY

4.

READ VALUE USING TECHSTREAM (ENGINE SPEED)

(a) Operate the Techstream according to the display and select "Data List"



.

METER: METER / GAUGE SYSTEM: Tachometer Malfunction; 2015 ...

Engine and ECT:

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Engine Speed

Engine speed/Min.: 0, Max.: 16838.75

Idling: 700 to 800

Unit: rpm

OK:

Engine speed displayed on Techstream is almost the same as actual engine speed.

Result

RESULT

PROCEED TO

OK

A

NG (for 1UR-FE)

B

NG (for 3UR-FE)

C

NG (for 3UR-FBE)

D

B

Go to PROBLEM SYMPTOMS TABLE

C

Go to PROBLEM SYMPTOMS TABLE

D

Go to PROBLEM SYMPTOMS TABLE

A

REPLACE COMBINATION METER ASSEMBLY

METER: METER / GAUGE SYSTEM: Tachometer Malfunction; 2015 ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000030W5024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: Fuel Receiver Gauge Malfunction; 2015 MY Tundra [08/2014 -        ]

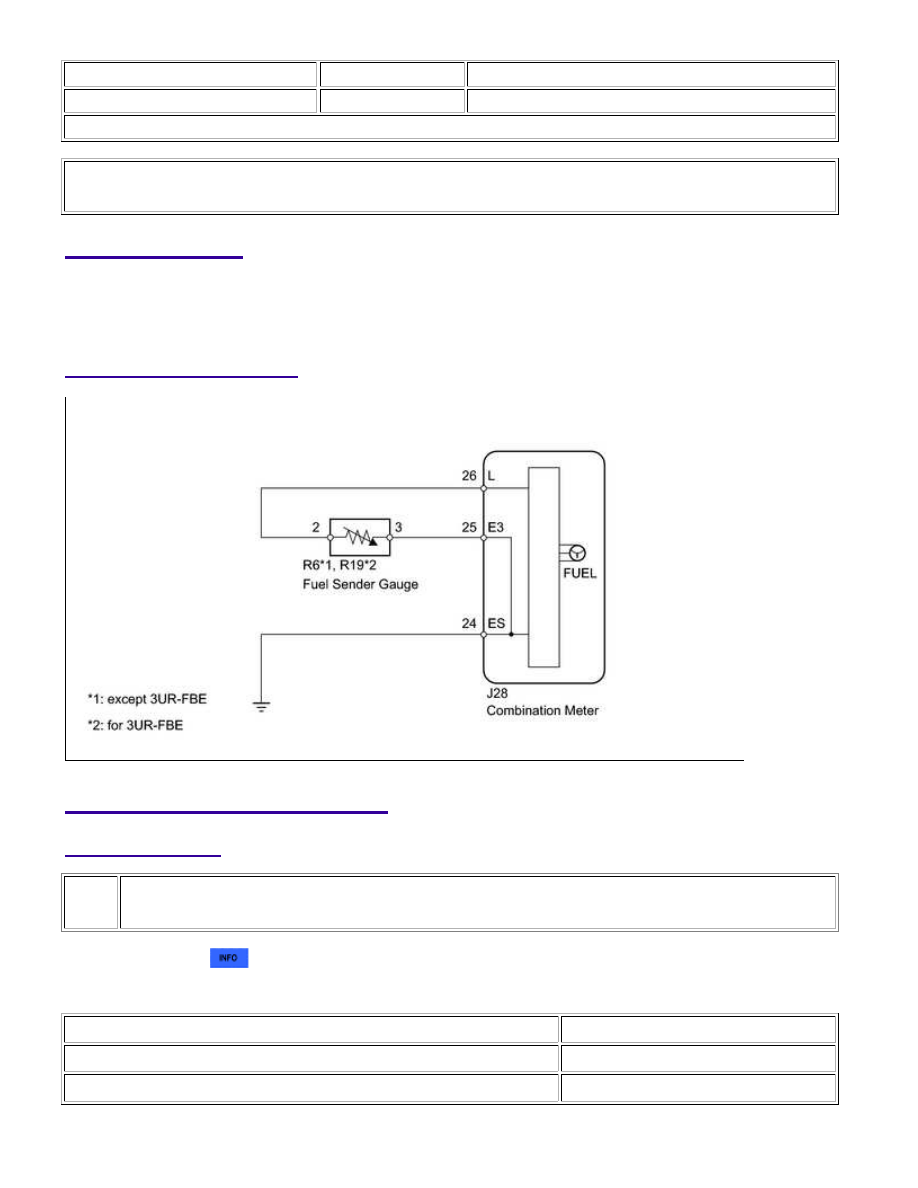

Fuel Receiver Gauge Malfunction

DESCRIPTION

The fuel sender gauge has a variable resistance mechanism. The resistance decreases when the fuel amount

increases, and the resistance increases when the fuel amount decreases. The fuel receiver gauge changes based

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1500 is not output

A

DTC B1500 is output

B

METER: METER / GAUGE SYSTEM: Fuel Receiver Gauge Malfunction...

A

B

Go to DTC B1500

2.

PERFORM ACTIVE TEST USING TECHSTREAM (FUEL RECEIVER GAUGE)

(a) Operate the Techstream according to the steps on the display and select "Active Test"



.

OK:

Needle indication is normal.

Combination Meter:

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC

NOTE

Fuel Meter

Operation

Fuel receiver

gauge

OFF, Sender E, Empty, Warning, 1/4, 1/2, 3/4, Full or

Sender F

-

NG

REPLACE COMBINATION METER ASSEMBLY

OK

PROCEED TO NEXT INSPECTION PROCEDURE

SHOWN IN PROBLEM SYMPTOMS TABLE

METER: METER / GAUGE SYSTEM: Fuel Receiver Gauge Malfunction...
