SYMPTOM

SUSPECTED AREA

SEE

PAGE

Replace combination meter

4WD buzzer (which sounds continuously) does not

sound*1

Replace combination meter

4WD buzzer (which sounds 3 times) does not sound*1

Replace combination meter

Key reminder buzzer (which sounds continuously) does

not sound

Key reminder warning system

Replace combination meter

Sonar buzzer does not sound*3

Intuitive parking assist system

Replace combination meter

Brake system buzzer does not sound

CAN communication system

Vehicle stability control system

Replace combination meter

Light reminder buzzer does not sound

CAN communication system

Lighting system

Replace combination meter

*1: for 4WD

METER: METER / GAUGE SYSTEM: PROBLEM SYMPTOMS TABLE...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM00000302X01BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: DTC CHECK / CLEAR; 2015 MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream ON.

(d) Enter the following menus: Body Electrical / (desired system) / Trouble Codes.

(e) Check for DTCs.

2. CLEAR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream ON.

(d) Enter the following menus: Body Electrical / (desired system) / Trouble Codes

(e) Clear the DTCs.

METER: METER / GAUGE SYSTEM: DTC CHECK / CLEAR; 2015 M...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002Z4N01XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -        ]

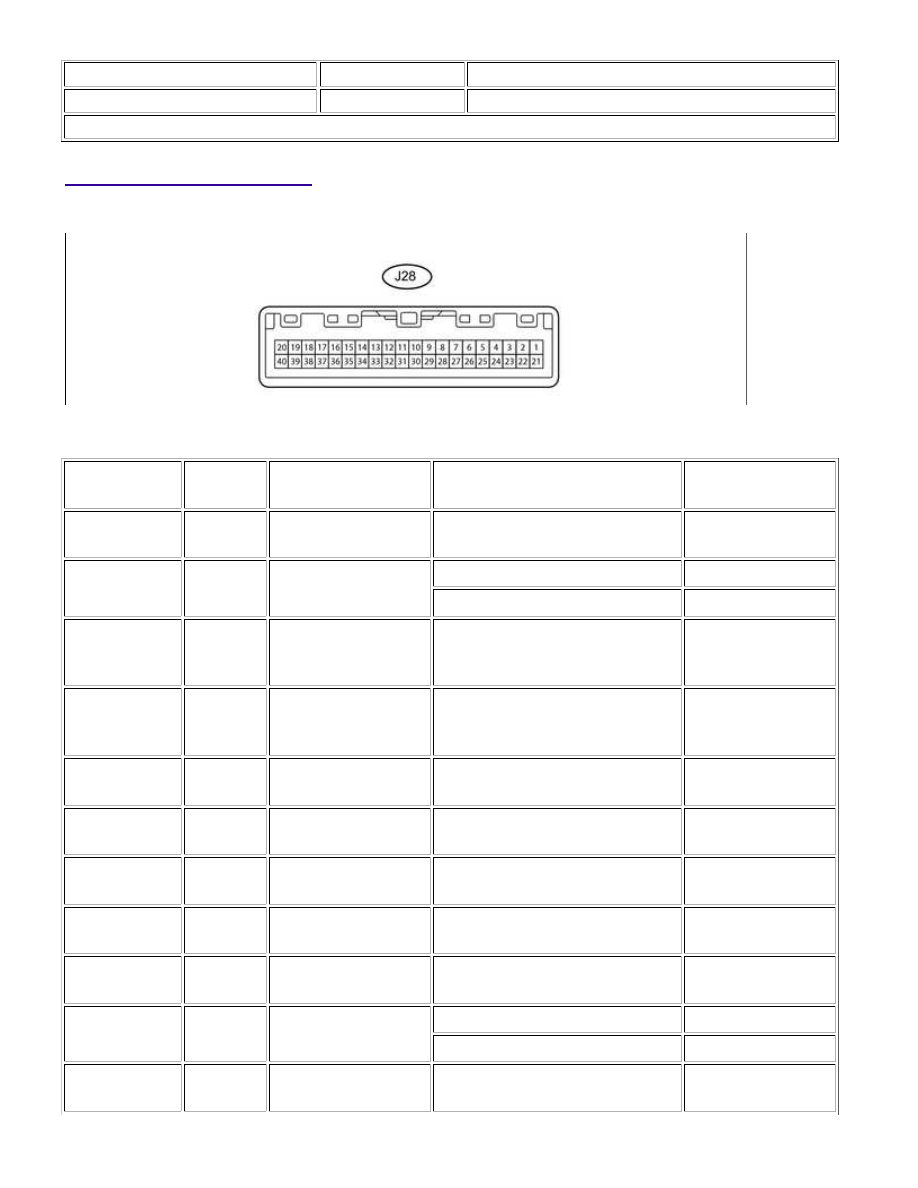

TERMINALS OF ECU

1. CHECK COMBINATION METER

(a) Measure the resistance and voltage according to the value(s) in the table below.

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J28-1 (B) -

Body ground

LG - Body

ground

Power source

Always

11 to 14 V

J28-2 (IG+) -

Body ground

P - Body

ground

Ignition switch signal

Ignition switch off

Below 1 V

Ignition switch ON

11 to 14 V

J28-3 (BZ) -

Body ground*1

V - Body

ground

Clearance warning

buzzer

Clearance warning buzzer sounding

(when the back sonar or clearance

sonar sensors something)

Pulse generation

J28-4 (BK) -

Body ground*1

BE - Body

ground

Ultrasonic sensor (for

rear corner LH and

RH)

Clearance warning indicator for

back right and left sensor

illuminates

Below 3 V

J28-5 (OP) -

Body ground*1

R - Body

ground

Clearance warning

ECU signal

Clearance warning indicator's

operation indicator illuminates

Below 3 V

J28-6 (FR) -

Body ground*1

B - Body

ground

Ultrasonic sensor (for

front corner RH)

Clearance warning indicator for

front corner RH illuminates

Below 3 V

J28-7 (FL) -

Body ground*1

LG - Body

ground

Ultrasonic sensor (for

front corner LH)

Clearance warning indicator for

front corner LH illuminates

Below 3 V

J28-8 (RR) -

Body ground*1

G - Body

ground

Ultrasonic sensor (for

rear corner RH)

Clearance warning indicator for

rear corner RH illuminates

Below 3 V

J28-9 (RL) -

Body ground*1

GR - Body

ground

Ultrasonic sensor (for

rear corner LH)

Clearance warning indicator for

rear corner LH illuminates

Below 3 V

J28-10 (CHK) -

Body ground

R - Body

ground

MIL input signal

Ignition switch ON, MIL ON

Below 3 V

Ignition switch off, MIL OFF

11 to 14 V

J28-12 (CHG-) -

Body ground

B - Body

ground

CHARGE warning light

Ignition switch ON, CHARGE

warning light ON

Below 1 V

METER: METER / GAUGE SYSTEM: TERMINALS OF ECU; 2015 M...

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

Ignition switch ON, CHARGE

warning light OFF

11 to 14 V

J28-13 (TIRE) -

Body ground

LG - Body

ground

Tire pressure warning

light input signal

Ignition switch ON, tire pressure

warning light ON

Below 1.5 V

Ignition switch ON, tire pressure

warning light OFF

8 V or higher

J28-14 (SW) -

Body ground

R - Body

ground

Brake fluid level

warning light signal

Ignition switch ON, Brake warning

light ON

Below 1 V

Ignition switch ON, Brake warning

light OFF

11 to 14 V

J28-15 (WLVL) -

Body ground

P - Body

ground

Washer level warning

Ignition switch ON, Washer level

warning ON

Below 1 V

Ignition switch ON, Washer level

warning OFF

11 to 14 V

J28-16 (B) -

Body ground

B - Body

ground

Turn signal L

Ignition switch ON, turn signal

switch neutral position

Below 1 V

Ignition switch ON, turn signal

switch turned to left

Alternating between

below 1 V and 11 to

14 V

J28-17 (B) -

Body ground

G - Body

ground

Turn signal R

Ignition switch ON, turn signal

switch neutral position

Below 1 V

Ignition switch ON, turn signal

switch turned to right

Alternating between

below 1 V and 11 to

14 V

J28-22 (ILL-) -

Body ground

W - Body

ground

Illumination signal

Headlight dimmer switch in neither

tail nor head position

Below 1 V

Headlight dimmer switch in tail or

head position

11 to 14 V

J28-23 (EP) -

Body ground

W-B -

Body

ground

Illumination ground

Always

Below 1 Ω

J28-24 (ES) -

Body ground

W-B -

Body

ground

Ground

Always

Below 1 Ω

J28-25 (E3) -

Body ground

Y - Body

ground

Fuel sender gauge

ground

Always

Below 1 Ω

J28-26 (L) -

J28-25 (E3)

V - Y

Fuel sender gauge

Ignition switch ON, fuel sender

gauge ON

Below 1 V

Ignition switch ON, fuel sender

gauge OFF

11 to 14 V

J28-27 (S) -

Body ground

L - Body

ground

Oil pressure warning

Ignition switch ON, oil pressure

warning ON

Below 1 V
