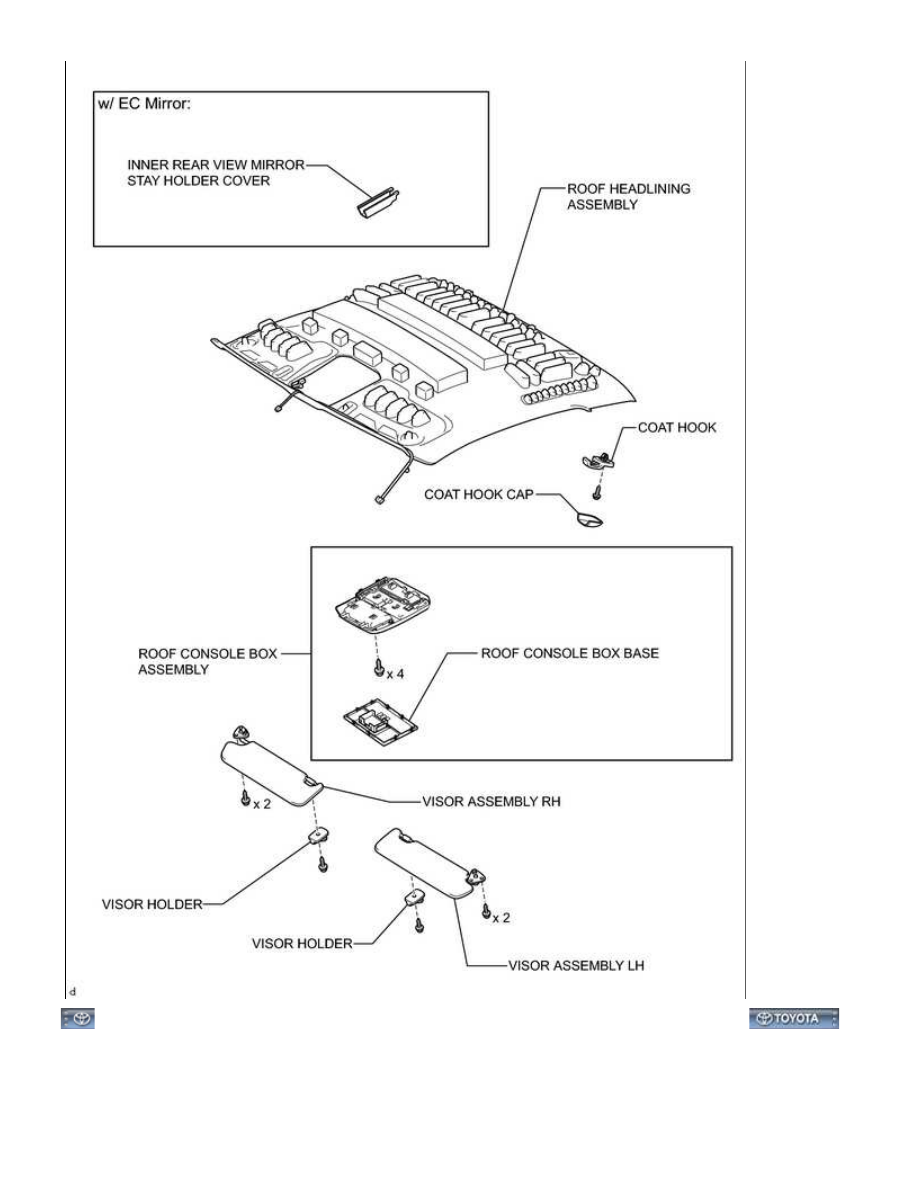

INTERIOR: ROOF HEADLINING (for Regular Cab): COMPONENTS; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W81009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: INTERIOR: ROOF HEADLINING (for Regular Cab): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT SEAT ASSEMBLY

4. REMOVE FRONT SEAT ASSEMBLY (for Center Seat)

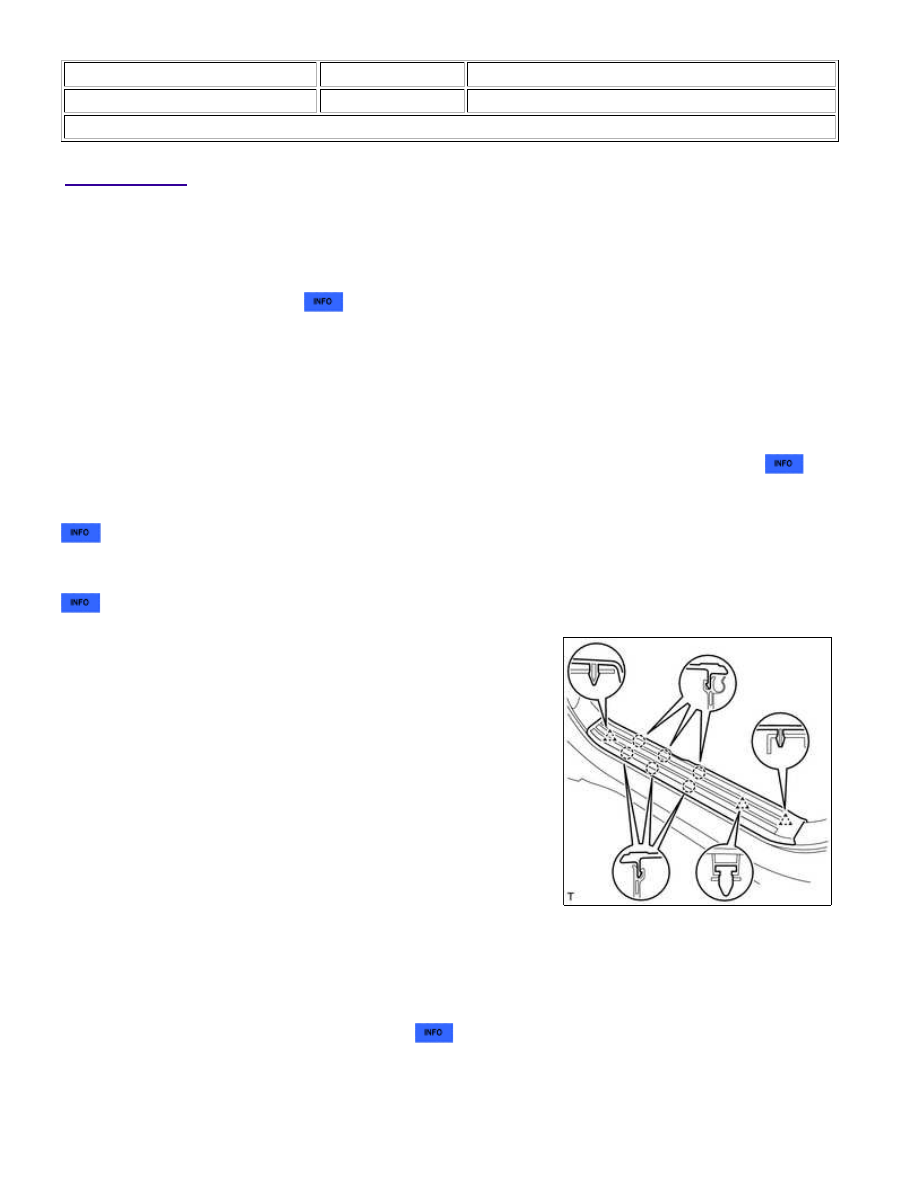

5. REMOVE FRONT DOOR SCUFF PLATE LH

(a) Detach the 6 claws and 3 clips, and remove the front door scuff

plate LH.

6. REMOVE FRONT DOOR SCUFF PLATE RH

HINT:

Use the same procedure described for the LH side.

7. REMOVE COWL SIDE TRIM BOARD LH

8. REMOVE COWL SIDE TRIM BOARD RH

HINT:

INTERIOR: ROOF HEADLINING (for Regular Cab): REMOVAL; 2015...

Use the same procedure described for the LH side.

9. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH

(a) Remove the front door opening trim weatherstrip LH.

10. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH

HINT:

Use the same procedure described for the LH side.

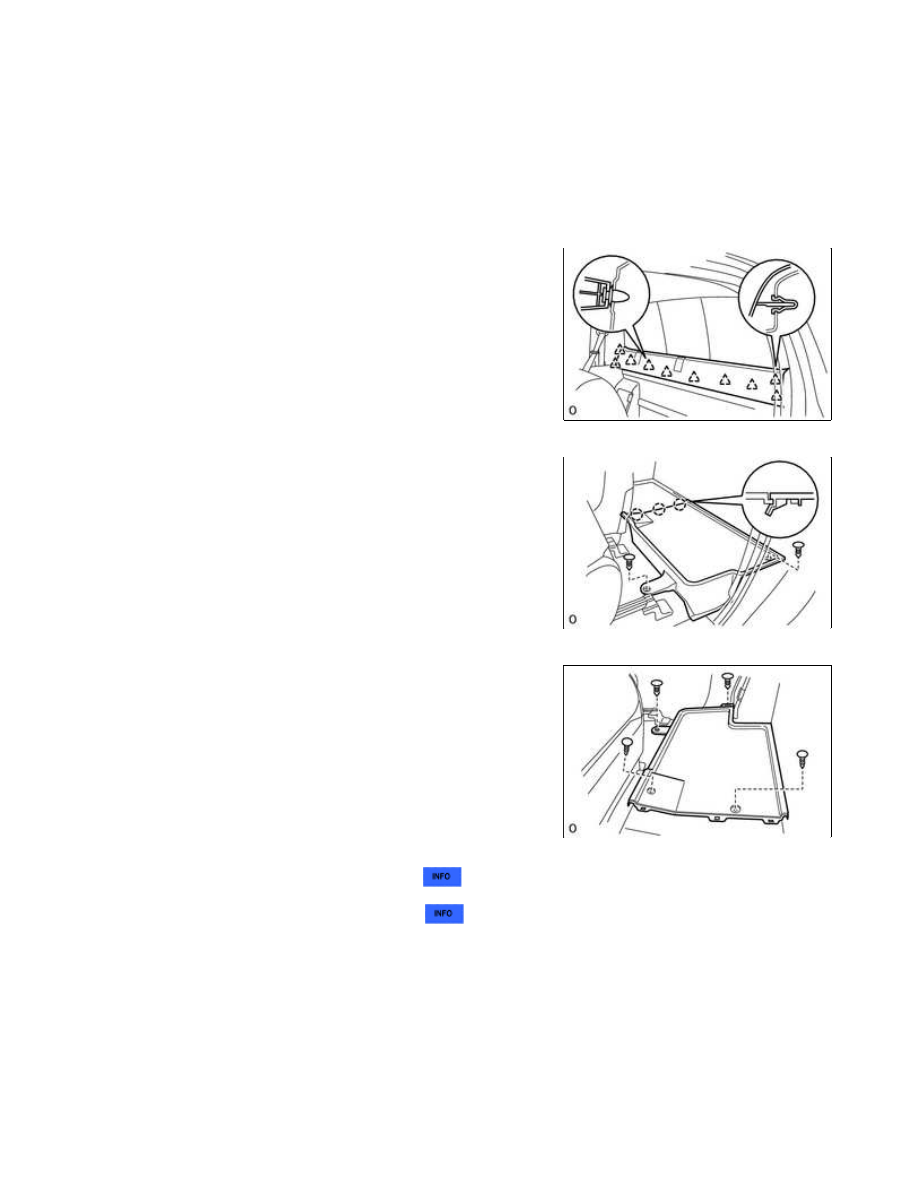

11. REMOVE UPPER BACK PANEL GARNISH

(a) Detach the 10 clips and remove the upper back panel garnish.

12. REMOVE LUGGAGE COMPARTMENT BOX LH

(a) Remove the 2 clips.

(b) Detach the 3 claws and remove the luggage compartment box

LH.

13. REMOVE LUGGAGE COMPARTMENT BOX RH

(a) Remove the 4 clips and luggage compartment box RH.

14. REMOVE FRONT PILLAR GARNISH LH

15. REMOVE FRONT PILLAR GARNISH RH

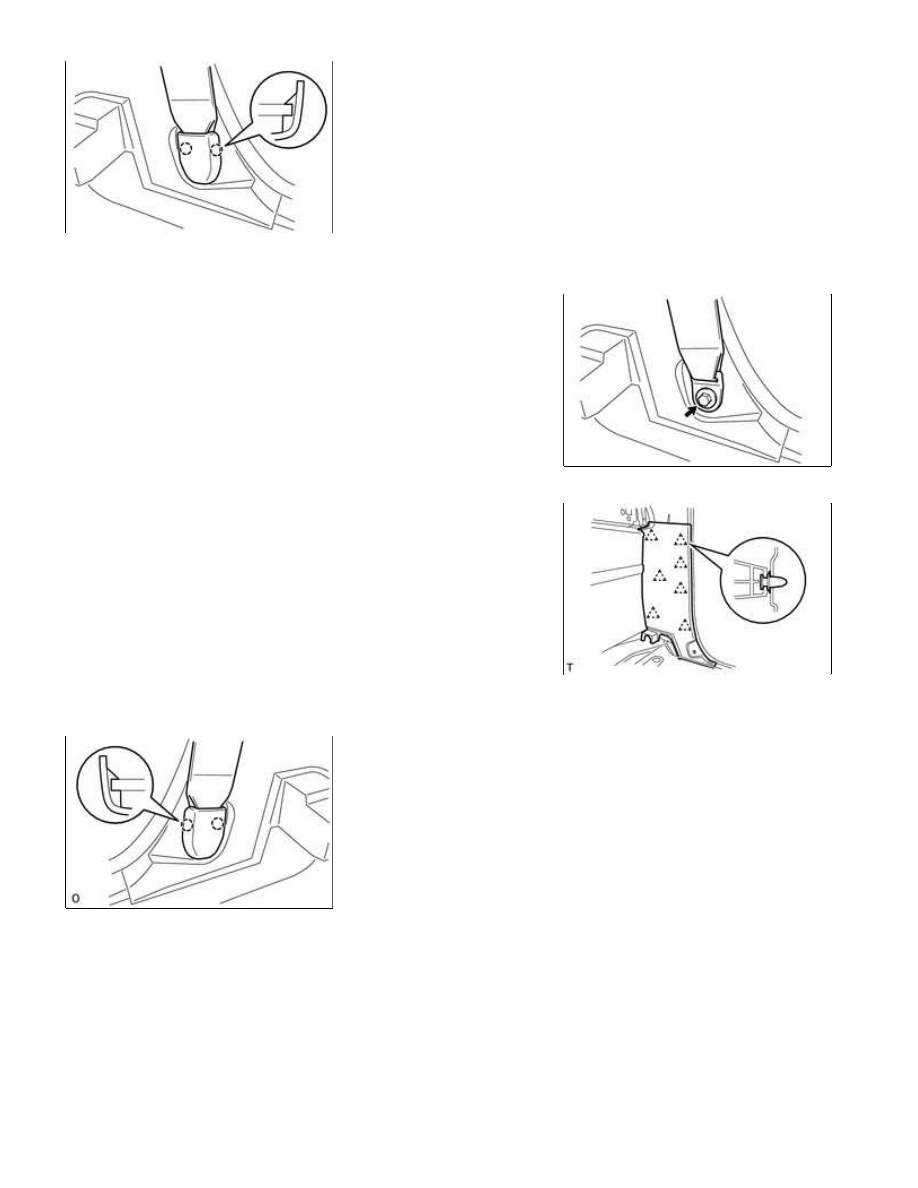

16. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

INTERIOR: ROOF HEADLINING (for Regular Cab): REMOVAL; 2015...

(a) Detach the 2 claws and remove the cover.

(b) Loosen the bolt and disconnect the front seat outer belt assembly

LH.

(c) Detach the 7 clips and remove the lower quarter trim panel

assembly LH.

17. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

(a) Detach the 2 claws and remove the cover.
