*1

Bolt <G>

*2

Bolt <B>

*3

Nut <C>

-

-

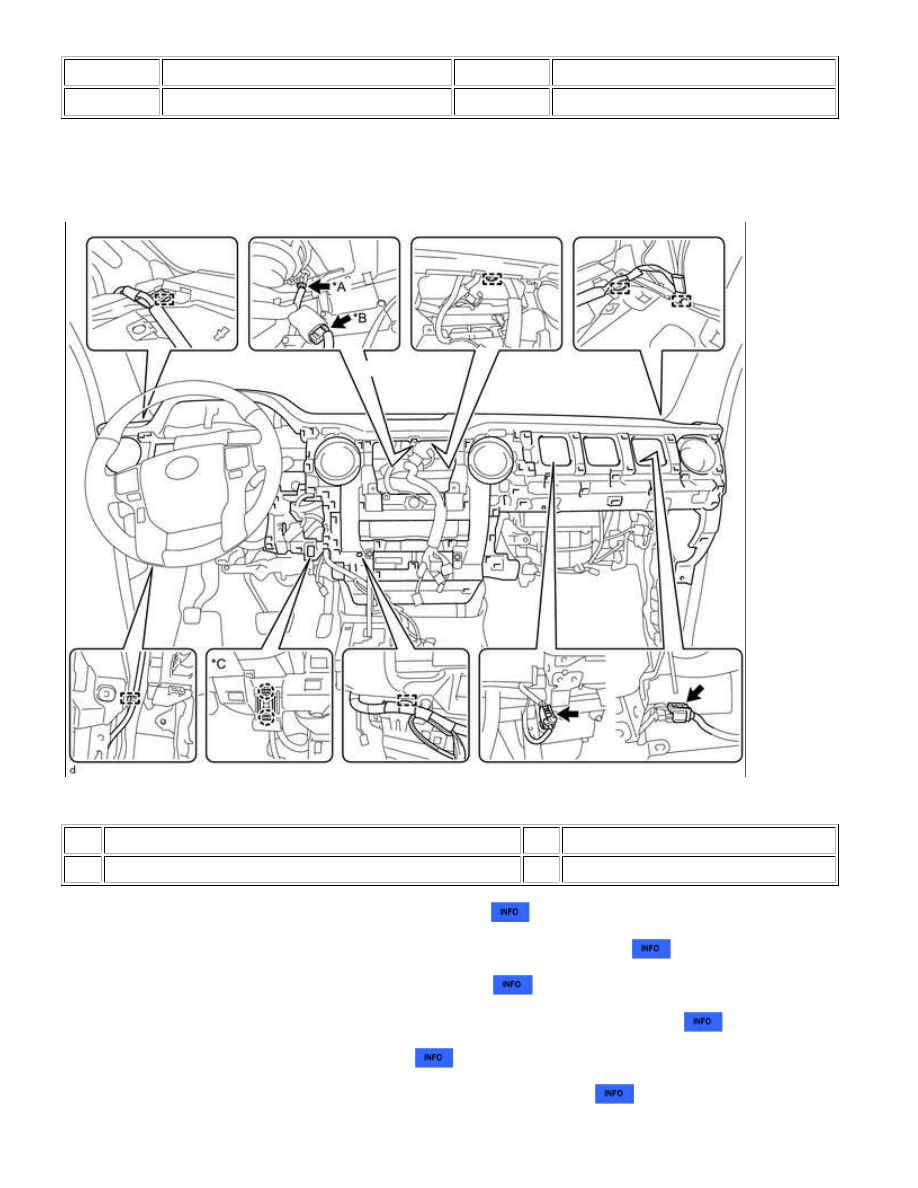

(d) for Automatic Air Conditioning System:

Attach the 2 claws to connect the cooler thermistor.

(e) Connect each connector and attach each wire harness clamp.

Text in Illustration

*A

w/ Automatic Light Control System

*2

w/ Front Center Speaker

*3

for Automatic Air Conditioning System

-

-

4. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY LH

5. INSTALL INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

6. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY RH

7. INSTALL NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

8. INSTALL FRONT PILLAR GARNISH LH

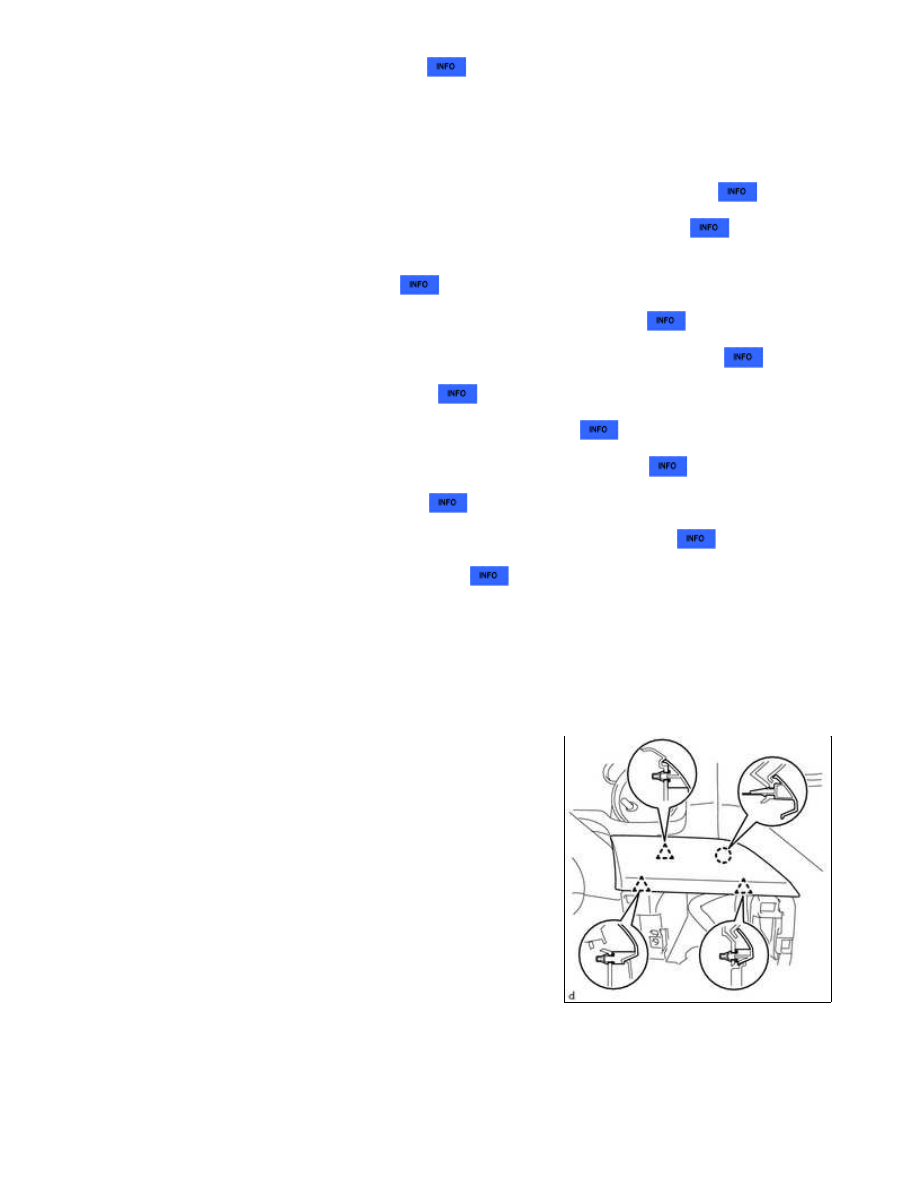

9. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

10. INSTALL FRONT PILLAR GARNISH RH

11. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

HINT:

Use the same procedure described for the LH side.

12. INSTALL CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY

13. INSTALL RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET

14. INSTALL LOWER CENTER INSTRUMENT PANEL FINISH PANEL WITH AIR

CONDITIONING CONTROL ASSEMBLY

15. INSTALL NO. 2 INSTRUMENT CLUSTER FINISH PANEL GARNISH

16. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

17. INSTALL INSTRUMENT SIDE PANEL RH

18. INSTALL NO. 4 INSTRUMENT REGISTER SUB-ASSEMBLY

19. INSTALL LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY

20. INSTALL LOWER INSTRUMENT PANEL

21. INSTALL NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

22. INSTALL COMBINATION METER ASSEMBLY

23. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

(a) Attach the 6 clips to install the instrument cluster finish panel assembly.

(b) Install the 2 clips.

24. INSTALL INSTRUMENT CLUSTER FINISH PANEL ORNAMENT

(a) Attach the 3 clips and claw to install the instrument cluster finish

panel ornament.

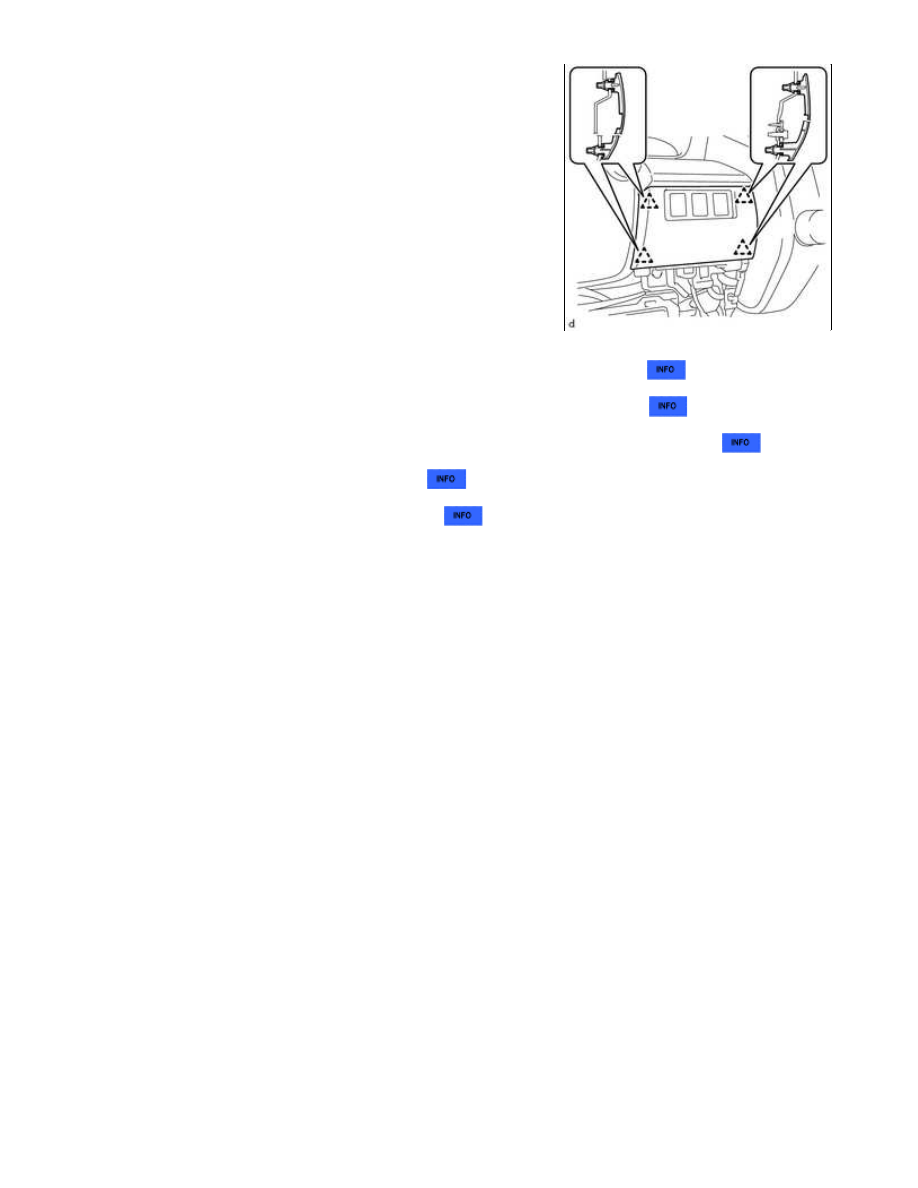

25. INSTALL NO. 2 SWITCH HOLE BASE

(a) Connect each connector.

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

(b) Attach the 4 clips to install the No. 2 switch hole base.

26. INSTALL NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH

27. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

28. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

29. INSTALL COWL SIDE TRIM BOARD LH

30. INSTALL FRONT DOOR SCUFF PLATE LH

31. INSTALL COWL SIDE TRIM BOARD RH

HINT:

Use the same procedure described for the LH side.

32. INSTALL FRONT DOOR SCUFF PLATE RH

HINT:

Use the same procedure described for the LH side.

33. INSTALL FRONT CONSOLE BOX

(a) Install the front console box with the 5 screws <E>.

(b) Install the 2 clips and attach the connector.

34. INSTALL REAR CONSOLE BOX ASSEMBLY

(a) Install the rear console box assembly with the 2 screws <E> and 4 bolts <B>.

(b) Connect the 2 connectors.

35. INSTALL CONSOLE BOX CARPET

(a) Install the console box carpet.

36. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY

(a) w/ Power Outlet Socket:

Attach the 2 wire harness clamps and connect the connector.

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

(b) Attach the 7 clips to install the rear console end panel

sub-assembly.

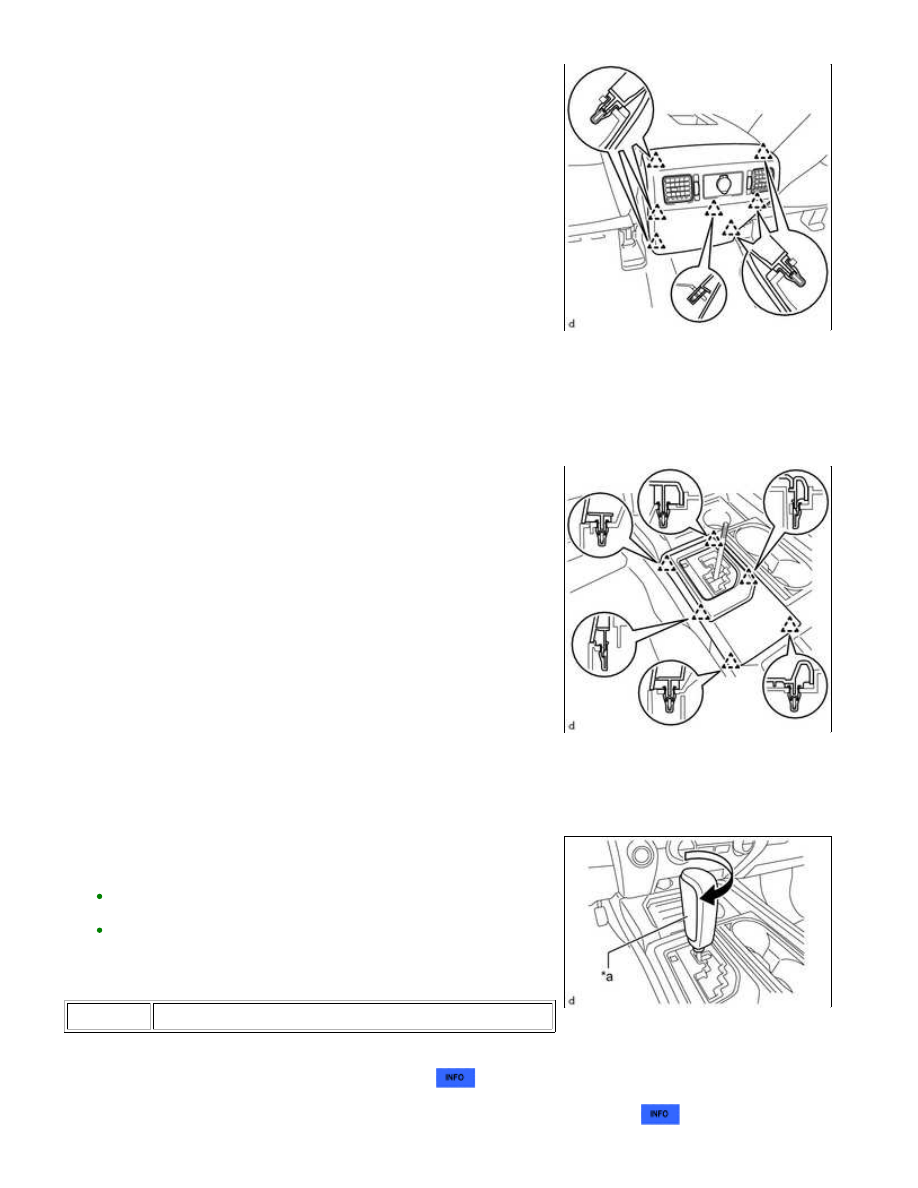

37. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY

(a) Attach the 12 clips to install the upper console panel sub-assembly.

38. INSTALL UPPER REAR CONSOLE PANEL SUB-ASSEMBLY

(a) Attach the 6 clips to install the upper rear console panel

sub-assembly.

39. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY

(a) Twist the shift lever knob sub-assembly in the direction indicated

by the arrow to install it.

HINT:

*a

Leather Portion

40. INSTALL INSTRUMENT SIDE PANEL LH

41. INSTALL NO. 1 INSTRUMENT PANEL REGISTER SUB-ASSEMBLY
