PROCEDURE

SECURITY INDICATOR LIGHT

CONDITION

1. Insert previously registered key into ignition key cylinder and turn

ignition switch ON.

HINT:

Do not start the engine.

Security indicator light turned off.

2. Leave vehicle as is for 30 min.

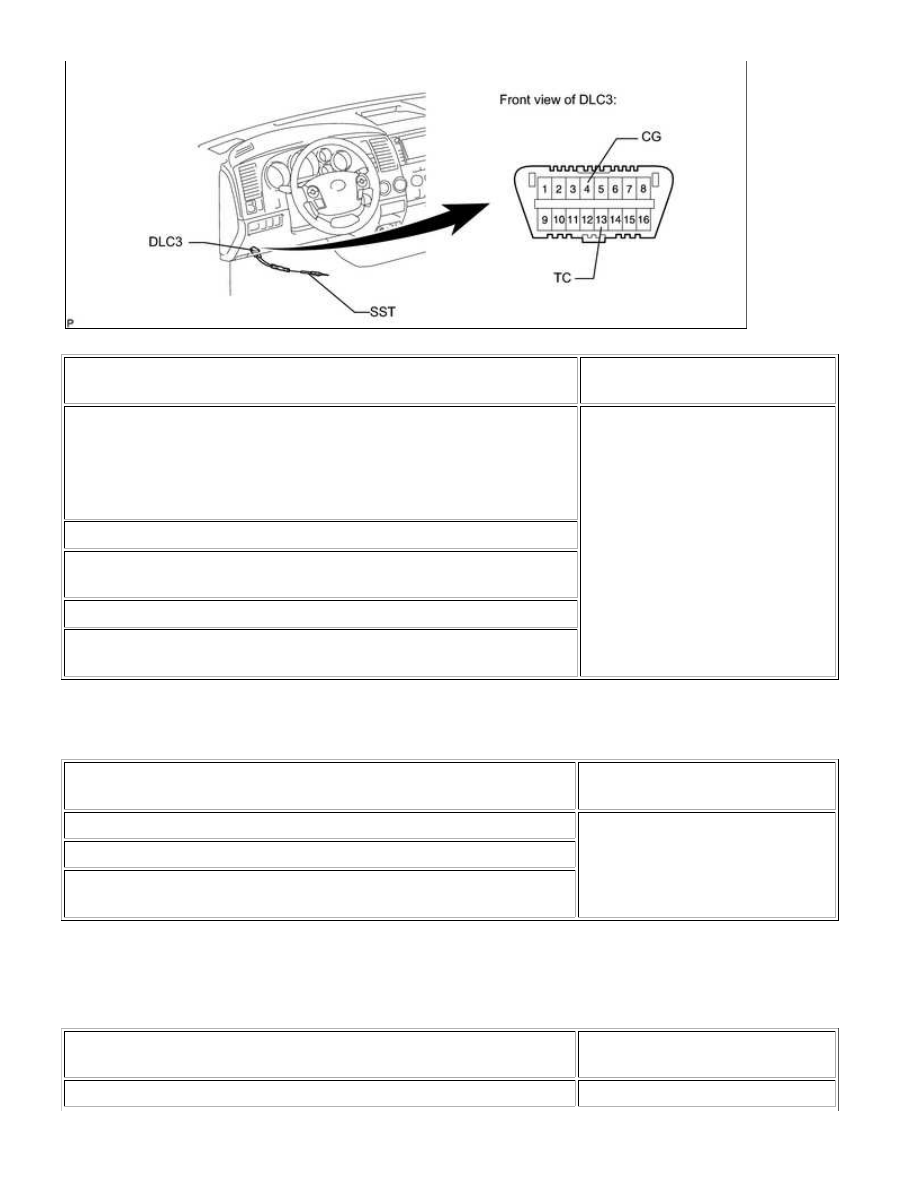

3. Turn the ignition switch off and disconnect terminals 13 (TC) and 4

(CG).

4. Start engine.

5. Check that engine starts and stays on for more than 3 sec. Registration

is complete.

(b) After replacing the ECM

(1) Register the ECU - ECM communication ID.

PROCEDURE

SECURITY INDICATOR LIGHT

CONDITION

1. Insert previously registered key into ignition key cylinder.

Security indicator light turned off.

2. Start engine.

3. Check that engine starts and stays on for more than 3 sec. Registration

is complete.

(c) After replacing the transponder key ECU and ECM

(1) Register the key code(s) by following the new key code registration procedure (procedure "B").

(2) Register the ECU - ECM communication ID.

PROCEDURE

SECURITY INDICATOR LIGHT

CONDITION

1. Insert previously registered key into ignition key cylinder.

Security indicator light turned off.

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: REGIS...

PROCEDURE

SECURITY INDICATOR LIGHT

CONDITION

2. Start engine.

3. Check that engine starts and stays on for more than 3 sec. Registration

is complete.

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: REGIS...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000001WOZ03LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra

[08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

SYMPTOM

SUSPECTED AREA

SEE PAGE

Engine does not start

Ignition switch (for 1UR-FE)

Ignition switch (for 3UR-FE)

Ignition switch (for 3UR-FBE)

ECU power source circuit

Transponder key ECU

-

SFI system (for 1UR-FE)

SFI system (for 3UR-FE)

SFI system (for 3UR-FBE)

Security indicator light malfunction

Security indicator light circuit

Ignition switch (for 1UR-FE)

Ignition switch (for 3UR-FE)

Ignition switch (for 3UR-FBE)

ECU power source circuit

Transponder key ECU

-

Combination meter assembly

No code is output

Diagnosis circuit

Ignition switch (for 1UR-FE)

Ignition switch (for 3UR-FE)

Ignition switch (for 3UR-FBE)

ECU power source circuit

Transponder key ECU

-

Unable to register the key

Door courtesy switch circuit

Ignition switch (for 1UR-FE)

Ignition switch (for 3UR-FE)

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: PROBL...

SYMPTOM

SUSPECTED AREA

SEE PAGE

Ignition switch (for 3UR-FBE)

ECU power source circuit

Key

Transponder key ECU

-
