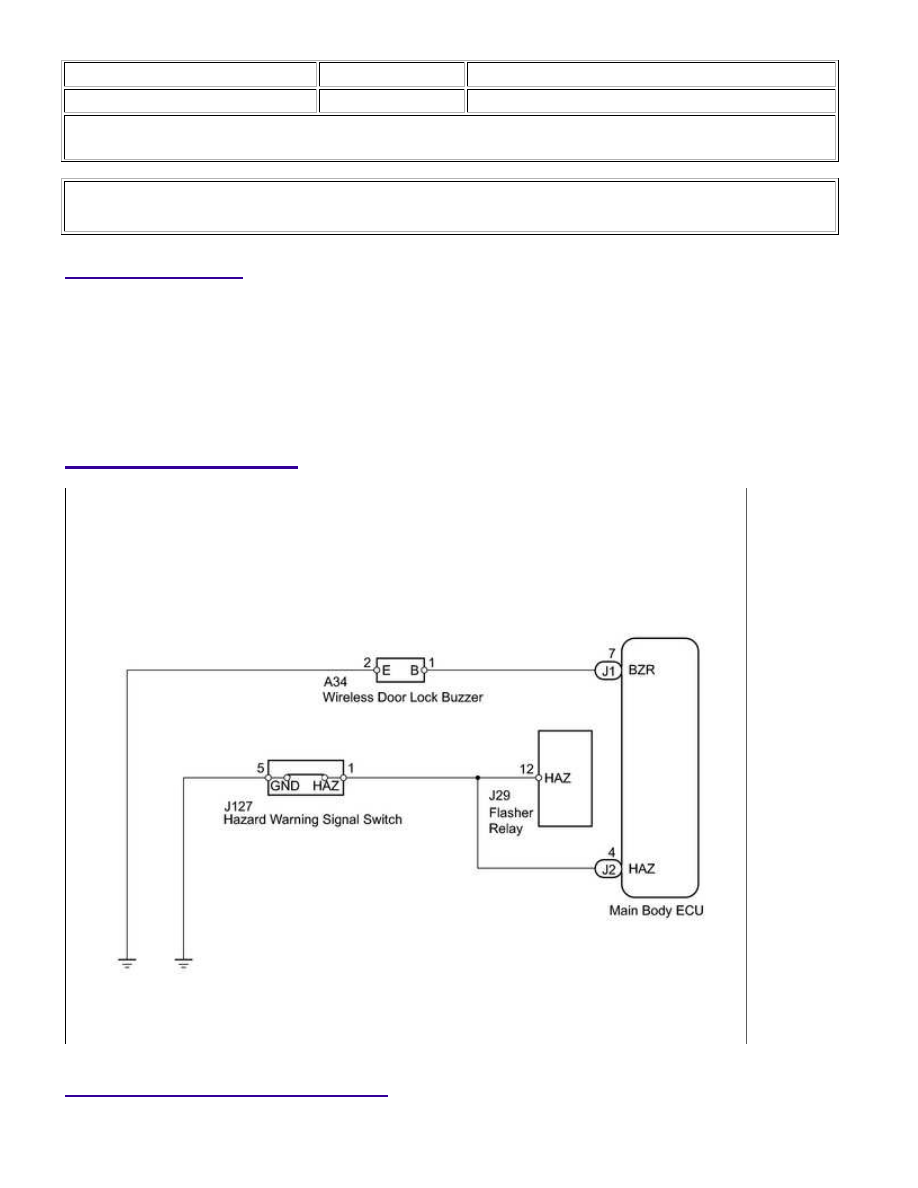

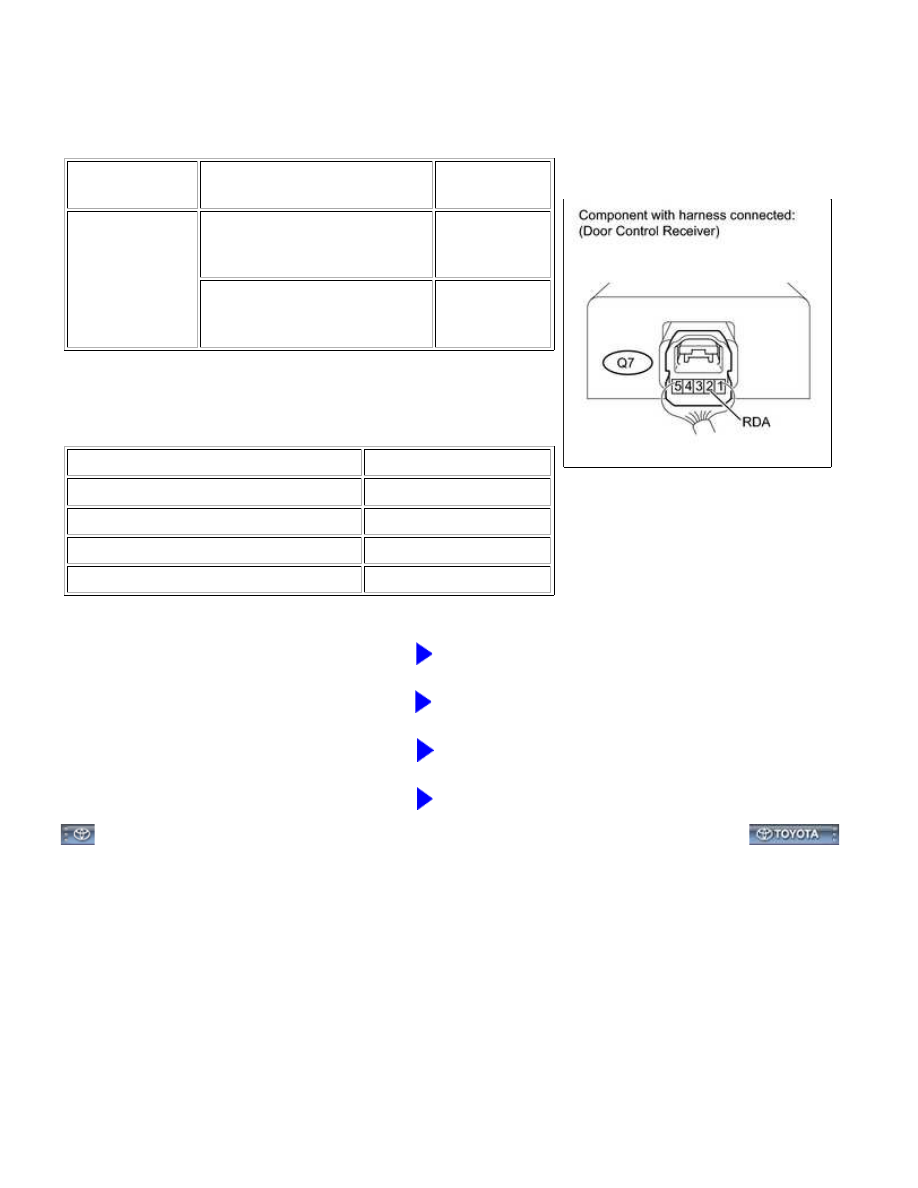

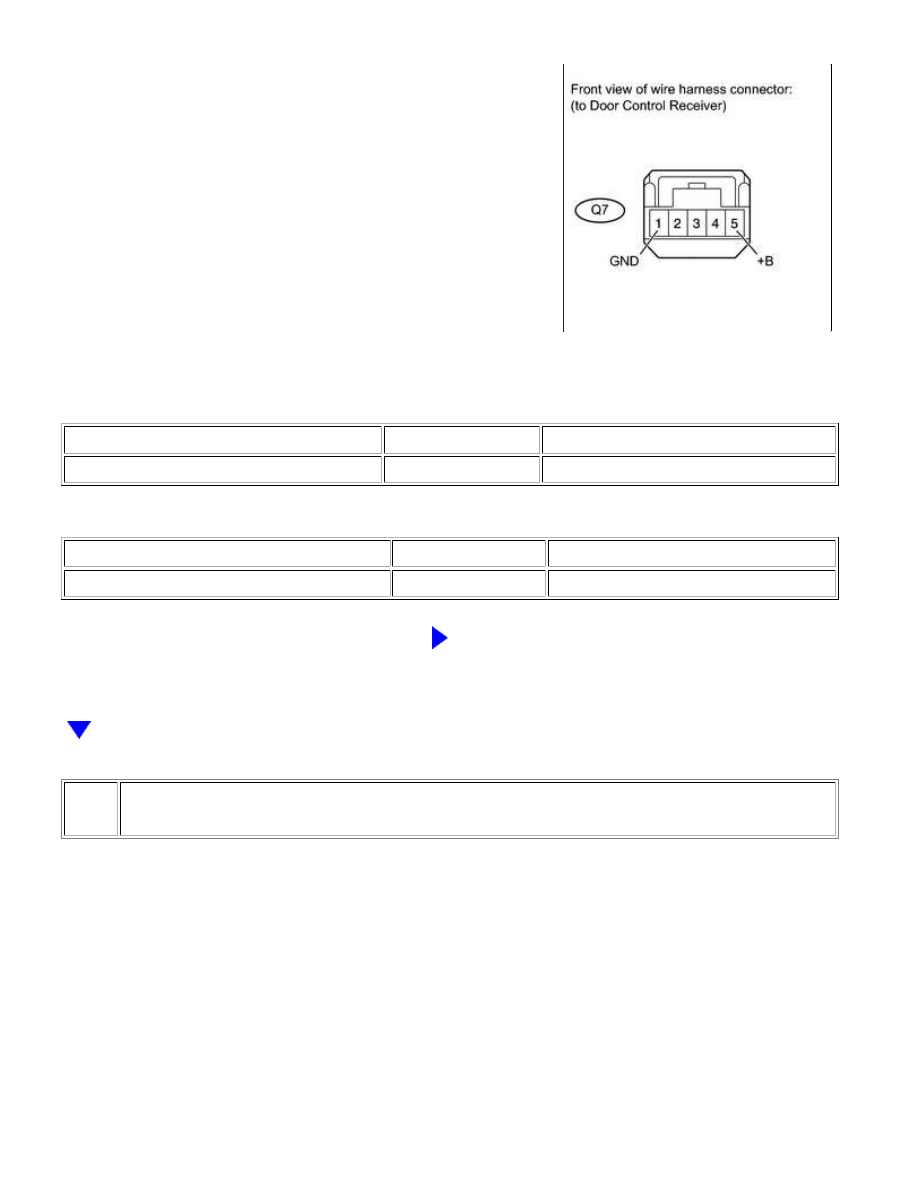

OK (a) Disconnect the Q7 receiver connector. (b) Measure the resistance and voltage according to the value(s) in the table below. Standard voltage: TESTER CONNECTION CONDITION SPECIFIED CONDITION Q7-5 (+B) - Body Ground Always 11 to 14 V Standard resistance: TESTER CONNECTION CONDITION SPECIFIED CONDITION Q7-1 (GND) - Body ground Always Below 1 Ω NG REPAIR OR REPLACE HARNESS OR CONNECTOR 8. CHECK DOOR CONTROL RECEIVER (OUTPUT) DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: Only Wi... |
