HINT:

Use the Techstream to send a completion command.

Disconnect the Techstream.

3. REGISTER RECOGNITION CODE (USING SWITCH OPERATION)

(a) The following conditions must be met.

No key in the ignition key cylinder.

The driver side door is open (the other doors are closed).

The driver side door is unlocked.

(b) Insert and remove the key into / from the ignition key cylinder twice (Insert → Remove → Insert →

Remove) within 5 seconds.

HINT:

The procedure should end with the key removed.

(c) Perform the following operations within 40 seconds.

(1) Close and open the driver side door twice (Close → Open → Close → Open).

HINT:

The procedure should end with the door open.

(2) Insert and remove the key into / from the ignition key cylinder (Insert → Remove).

HINT:

The procedure should end with the key removed.

(3) Close and open the driver side door twice (Close → Open → Close → Open).

HINT:

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: REGI...

The procedure should end with the door open.

(4) Insert the key into the ignition key cylinder and close all doors.

(d) Perform the following operations within 40 seconds.

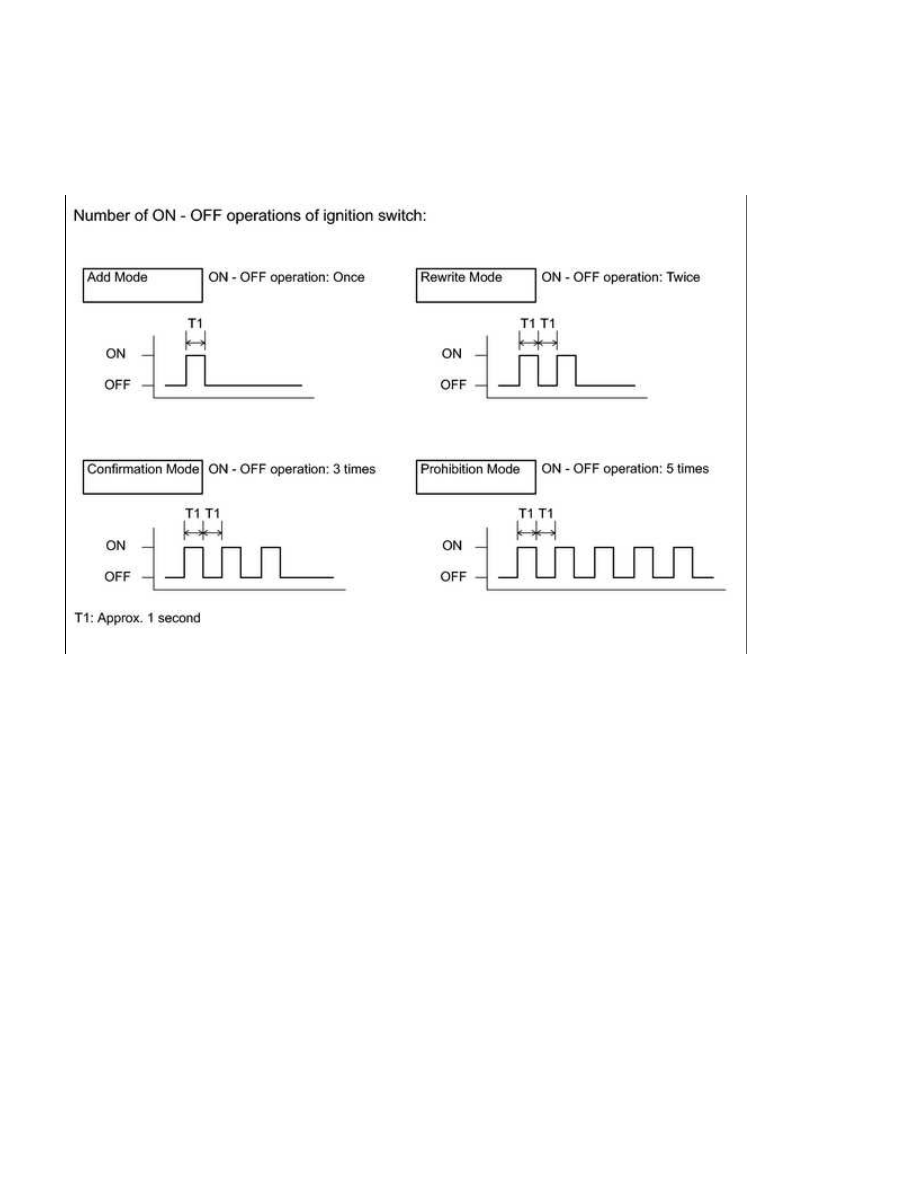

(1) Turn the ignition switch from ON to OFF at approximately 1 second intervals. Operate the ignition switch

(2) Remove the key from the ignition key cylinder.

NOTICE:

After the system has been set to the prohibition mode, enter the confirmation mode and check that the

In the confirmation mode, LOCK-UNLOCK operation will occur once for each recognition code that has been
registered. For example, if 2 recognition codes have been registered, LOCK-UNLOCK operation will occur
twice.
In the confirmation mode, if no recognition codes have been registered, LOCK-UNLOCK operation will occur
5 times.
If confirmation mode or prohibition mode is selected, the operation ends after the response to the selected
mode completes.

(f) If add mode or rewrite mode is selected, perform the following procedures.

(1) Press a single switch (LOCK or UNLOCK) within 5 seconds.

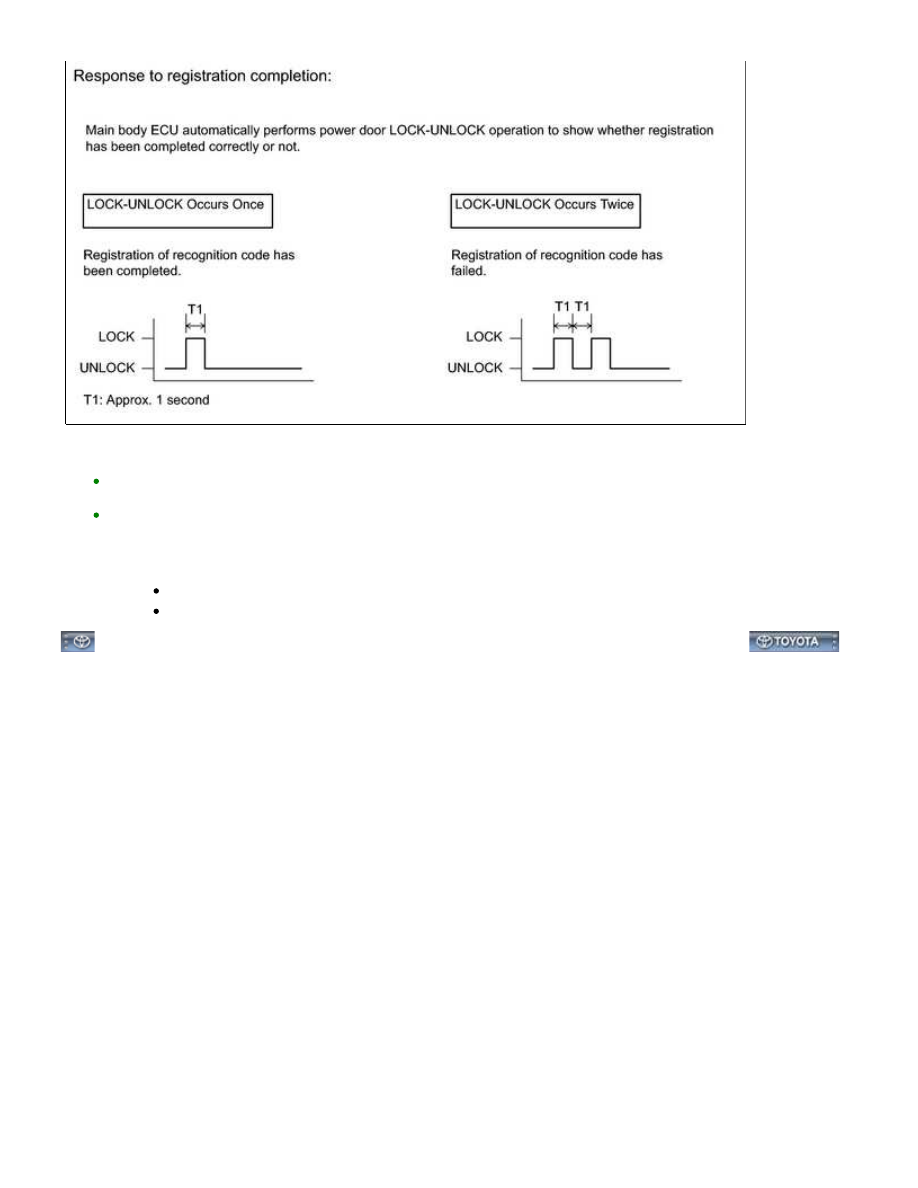

(2) After completing the above step, check the response to the registration completion within 3 seconds.

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: REGI...

HINT:

Open the door.

Insert the key into the ignition key cylinder.

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: REGI...
