Toyota Tundra (2015 year). Manual - part 2345

ILLUSTRATION

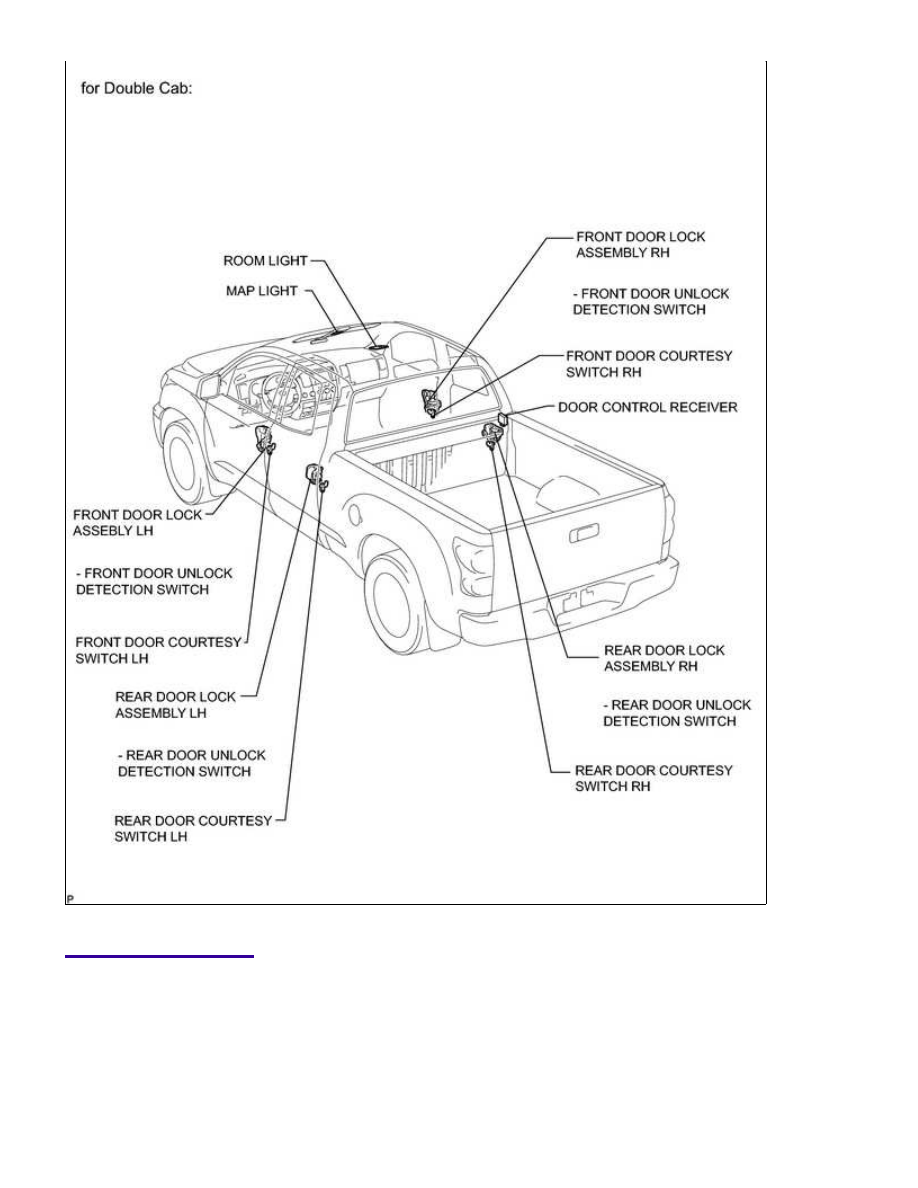

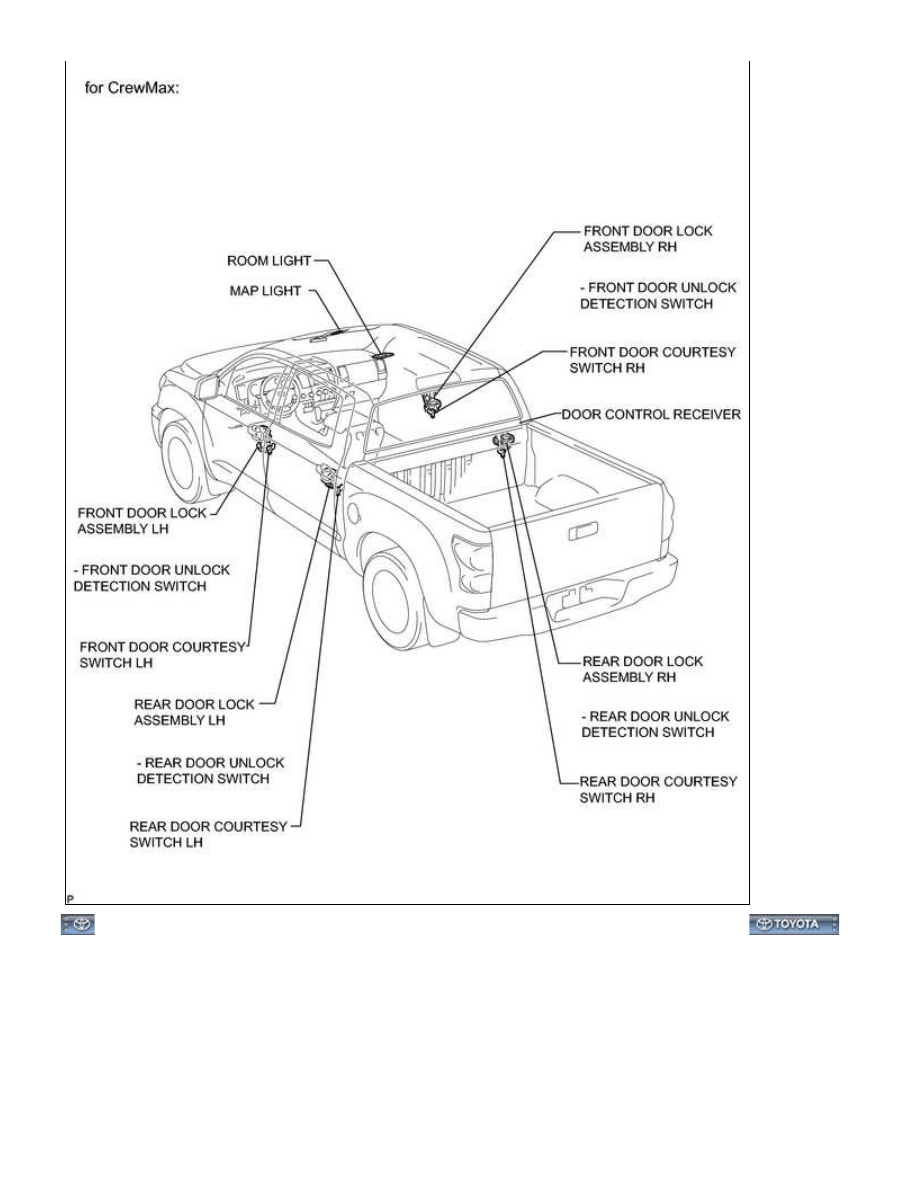

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: PARTS...

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: PARTS...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000001WYI026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -

       ]

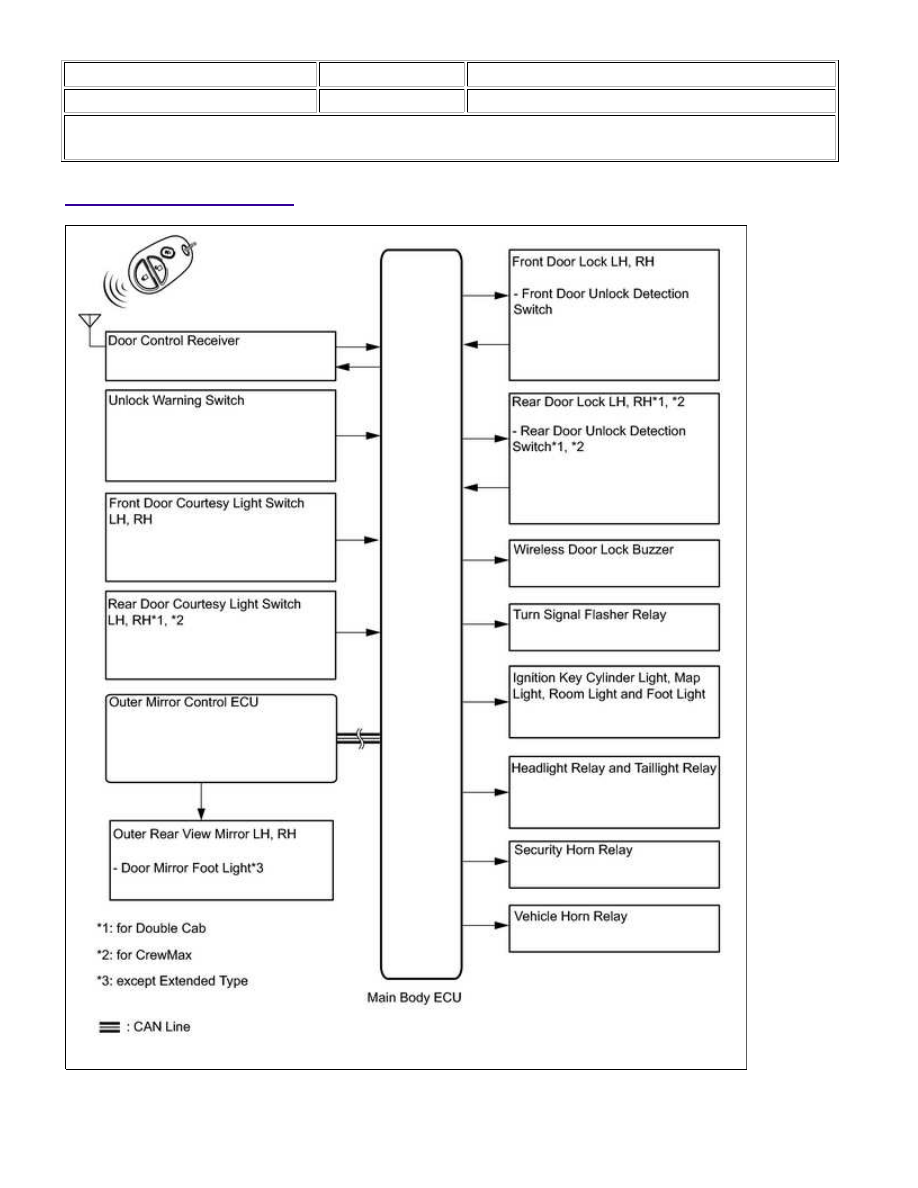

SYSTEM DIAGRAM

Communication table:

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: SYST...

Sender

Receiver

Signal

Line

Main body ECU

Outer mirror control ECU*

Door mirror foot light illumination signal

CAN

HINT:

*: except Extended Type

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: SYST...
