DISPLAY

DEFAULT

CONTENTS

SETTING

Unlock on

Second Key

Turn

ON

Function that unlocks only driver side door when driver side door key

cylinder is turned to unlock once, and unlock all doors when it is turned to

unlock twice. For OFF setting, turning it once unlocks all doors.

ON/OFF

Auto Lock by

Speed

OFF

Function that locks all doors when vehicle speed reaches a certain level.

ON/OFF

Auto Lock by

Shift from P

ON

With engine running and all doors closed, function that locks all doors when

lever is moved to P from any position other than P.

ON/OFF

Auto Unlock

by Shift to P

ON

Function that unlocks all doors when lever is moved to P from any position

other than P while ignition switch is ON.

ON/OFF

Auto Unlock

by Driver

Door

OFF

Function that unlocks all other doors when opening driver door within 10

seconds after turning ignition switch ON.

ON/OFF

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: CUSTOMI...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000002UCD00TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra

[08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Power door lock control system

SYMPTOM

SUSPECTED AREA

SEE

PAGE

All doors cannot be locked/unlocked simultaneously by neither

door control switch nor door key cylinder

Power source circuit (Main body

ECU)

Main body ECU

All doors cannot be locked/unlocked simultaneously by driver side

door control switch

Door control switch circuit (Driver

side)

Main body ECU

All doors cannot be locked/unlocked simultaneously by front

passenger side door control switch

Door control switch circuit (front

passenger side)

Main body ECU

All doors cannot be locked/unlocked simultaneously by door key

cylinder

Driver side door key lock and

unlock switch circuit

Main body ECU

Driver side door lock does not operate

Driver side door lock motor circuit

Main body ECU

Passenger side door lock does not operate

Front passenger side door lock

motor circuit

Main body ECU

Rear LH side door lock does not operate

Rear door lock motor circuit

Main body ECU

Rear RH side door lock does not operate

Rear door lock motor circuit

Main body ECU

Key lock-in prevention function does not work properly (manual

operation and key - linked lock are active)

Door courtesy light switch circuit

(Driver side)

Unlock warning switch circuit

Main body ECU

Shift-linked automatic door lock does not operate

CAN communication system

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: PROBLE...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Main body ECU

One or more does cannot be locked/unlocked simultaneously

Theft deterrent system

Driver side door unlock detection

switch circuit

Front passenger door unlock

detection switch circuit

Rear door unlock detection switch

LH circuit

Rear door unlock detection switch

RH circuit

Main body ECU

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: PROBLE...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002VRE013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -

       ]

TERMINALS OF ECU

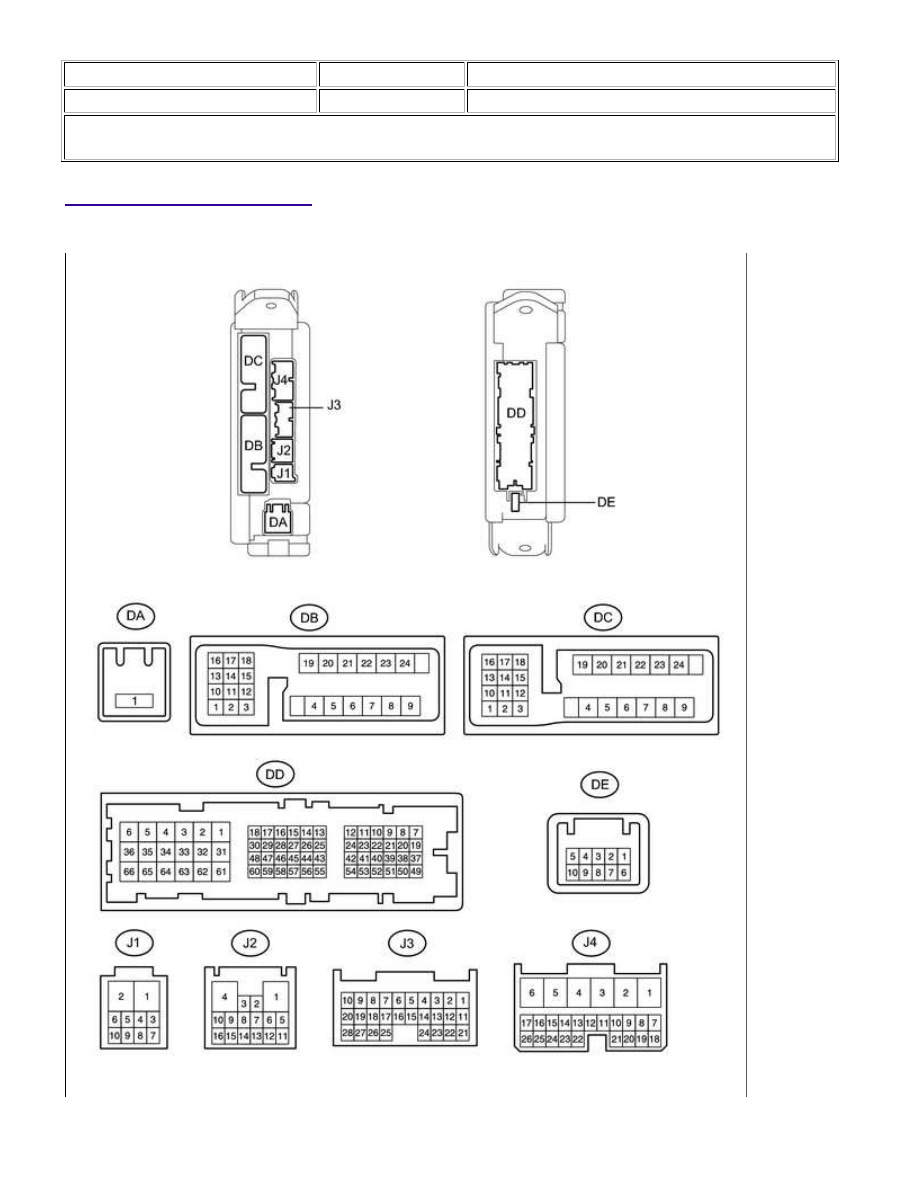

1. CHECK MAIN BODY ECU (DRIVER SIDE JUNCTION BLOCK)

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: TERMINA...
