6.6 U

Doc ID: RM000002UCG00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -

       ]

SYSTEM DIAGRAM

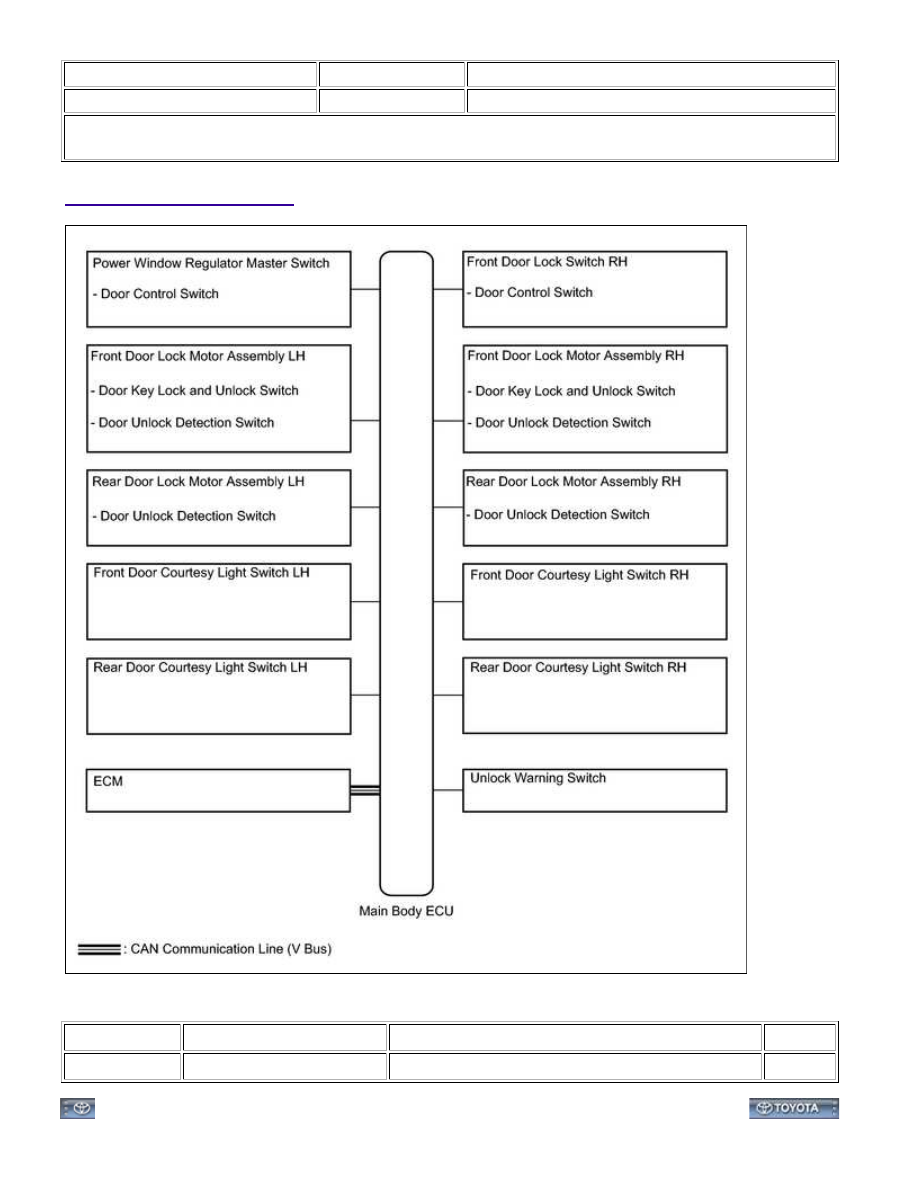

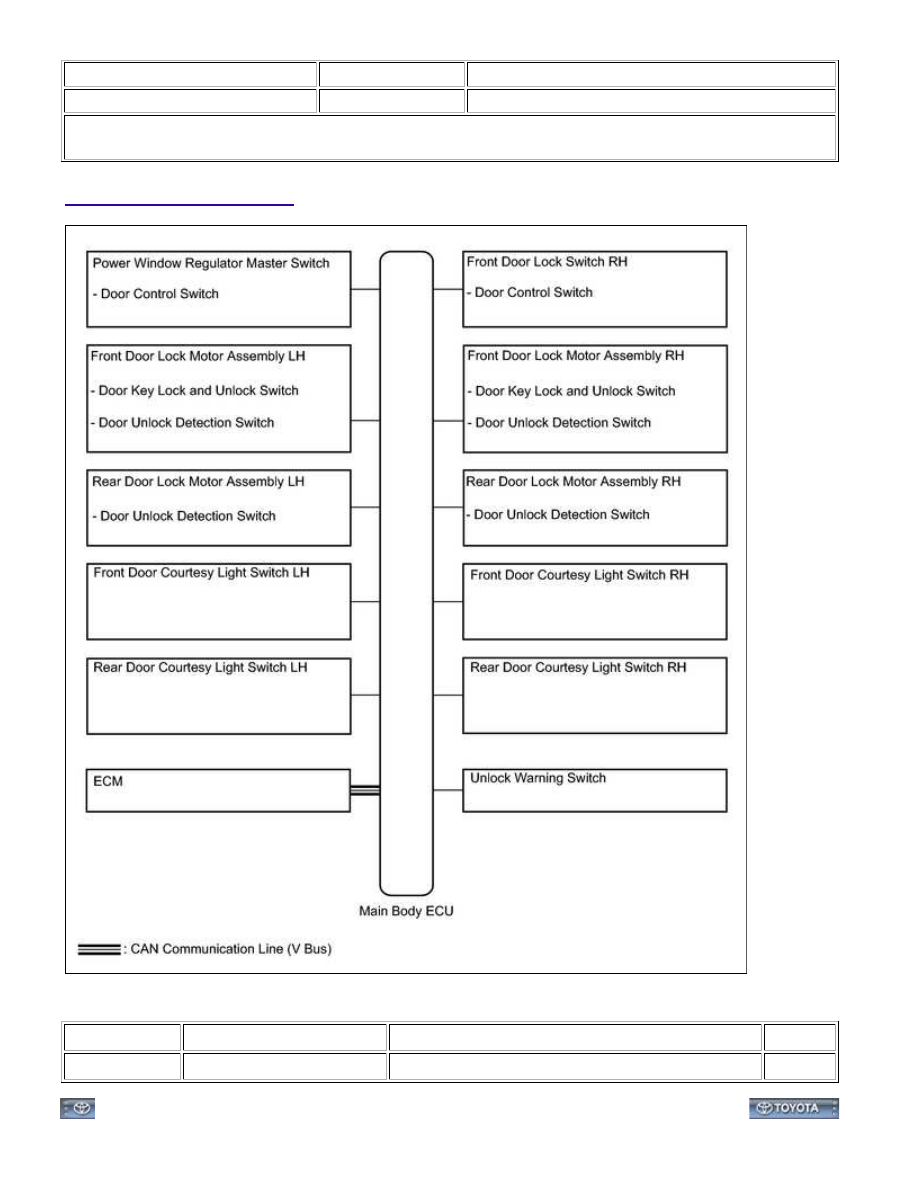

Communication table:

SENDER

RECEIVER

SIGNAL

LINE

ECM

Main Body ECU

Park/Neutral Position Switch

CAN

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: SYSTEM...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002UCE00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014 -

       ]

SYSTEM DESCRIPTION

1. POWER DOOR LOCK CONTROL SYSTEM DESCRIPTION

(a) The power door lock system locks/unlocks all the doors. The master switch and the door control switch on

the passenger door send lock/unlock request signals to the main body ECU. Then, the main body ECU sends

these request signals to the lock motors in each door to lock/unlock all the doors at once in response to the

inputs. Operating the driver's door lock using a mechanical key sends lock/unlock request signals to the

2. FUNCTION OF MAIN COMPONENT

COMPONENTS

FUNCTION

Power Window

Regulator Master

Switch

Door control switch on master switch lock/unlocks all doors.

Door Control Switch

Door control switch on passenger side door locks/unlocks all doors.

Door Courtesy Light

Switch

Placed on each door. Detects door status (open or closed) and outputs data to main

body ECU. Turns on when door is open and turns off when door is closed.

Front Door Lock Motor

Motor locks/unlocks door.

Built-in door key lock and unlock switch (key-linked) detects door key

operation's door status (locked or unlocked) and outputs data to main body

ECU.

Built-in detection switch detects door status (locked or unlocked) and outputs

data to main body ECU. This switch turns off when door is locked and turns

on when door is unlocked.

Rear Door Lock Motor

Motor locks/unlocks door.

Built-in detection switch detects door status (locked or unlocked) and outputs

data to main body ECU. This switch turns off when door is locked and turns

on when door is unlocked.

3. SYSTEM FUNCTION

HINT:

.

(a) This system is controlled by the main body ECU. The main body ECU outputs signals to each door lock

motor. The door lock control system in the vehicle has the following functions:

FUNCTION

OUTLINE

Manual Lock and

Lock / unlocks all doors by door control switch's lock operation (manual operation).

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: SYSTEM...

FUNCTION

OUTLINE

Unlock Function

One-motion Open

When the door is locked, this function enables the door to be unlocked by merely

This function, which is linked with the key cylinder, can lock all the doors when a lock

operation is effected.

Key Lock-in Prevention

When the key is in the ignition key cylinder and a door lock operation is performed

while the driver's door is open, all the doors will be unlocked.

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: SYSTEM...

NEXT

NEXT

A

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002UCC00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: HOW TO PROCEED WITH TROUBLESHOOTING; 2015

MY Tundra [08/2014 -        ]

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use the following procedures to troubleshoot the power door lock control system.

*: Use the Techstream.

1.

VEHICLE BROUGHT TO WORKSHOP

2.

INSPECT BATTERY VOLTAGE

Standard voltage:

11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding.

3.

PROBLEM SYMPTOMS TABLE

Result

RESULT

PROCEED TO

Fault is not listed in problem symptoms table

A

Fault is listed in problem symptoms table

B

B

Go to step 5
