HINT:

Since the servo motor cannot be inspected while it is removed from the vehicle, replace the servo motor

with a new or a known good one and check that the condition returns to normal.

(b) Check for DTC



.

Result

RESULT

PROCEED TO

DTC B1497/97 is not output

A

DTC B1497/97 is output

B

B

GO TO STEP 6

A

END (AIR INLET SERVO MOTOR IS DEFECTIVE)

6.

CHECK AIR CONDITIONING HARNESS

(a) Replace the air conditioning harness.

HINT:

Since the air conditioning harness cannot be inspected while it is removed from the vehicle, replace the air

conditioning harness with a new or a known good one and check that the condition returns to normal.

(b) Check for DTC



.

Result

RESULT

PROCEED TO

DTC B1497/97 is not output

A

DTC B1497/97 is output

B

B

GO TO STEP 7

A

END (AIR CONDITIONING HARNESS IS DEFECTIVE)

7.

CHECK HARNESS AND CONNECTOR (POWER SOURCE)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

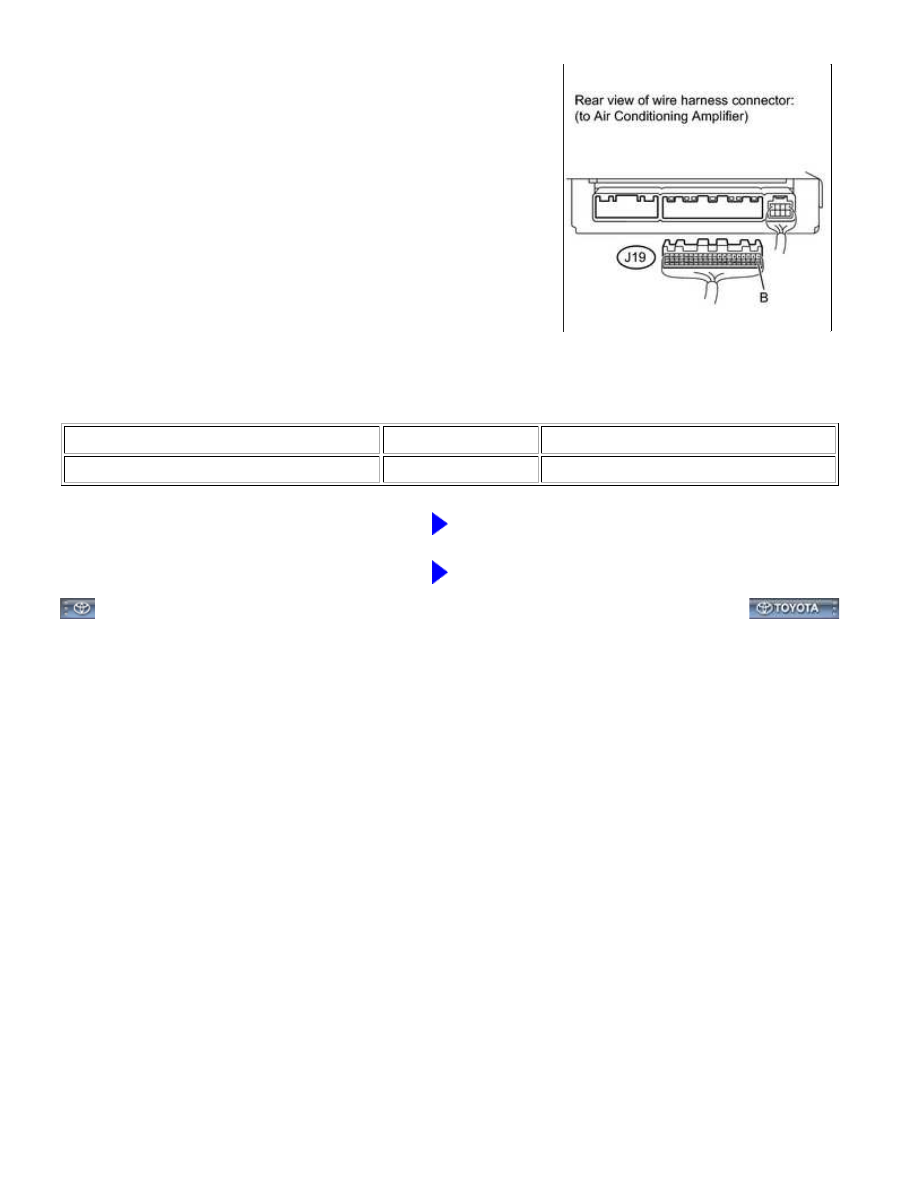

(a) Disconnect the J19 air conditioning amplifier connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J19-21 (B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE AIR CONDITIONING AMPLIFIER

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXP00UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): B1497/97; BUS

IC Communication Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1497/97 BUS IC Communication Malfunction

DESCRIPTION

The air conditioning harness connects the air conditioning amplifier and each servo motor. The air conditioning

amplifier supplies power and sends operation instructions to each servo motor through the air conditioning

harness. Each servo motor sends the damper position information to the air conditioning amplifier.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1497/97

Communication line error or

open

Air conditioning harness

No. 1 damper servo sub-assembly (air mix servo

motor)

No. 1 damper servo sub-assembly (air outlet servo

motor)

Air inlet servo motor

Air conditioning amplifier

Harness or connector

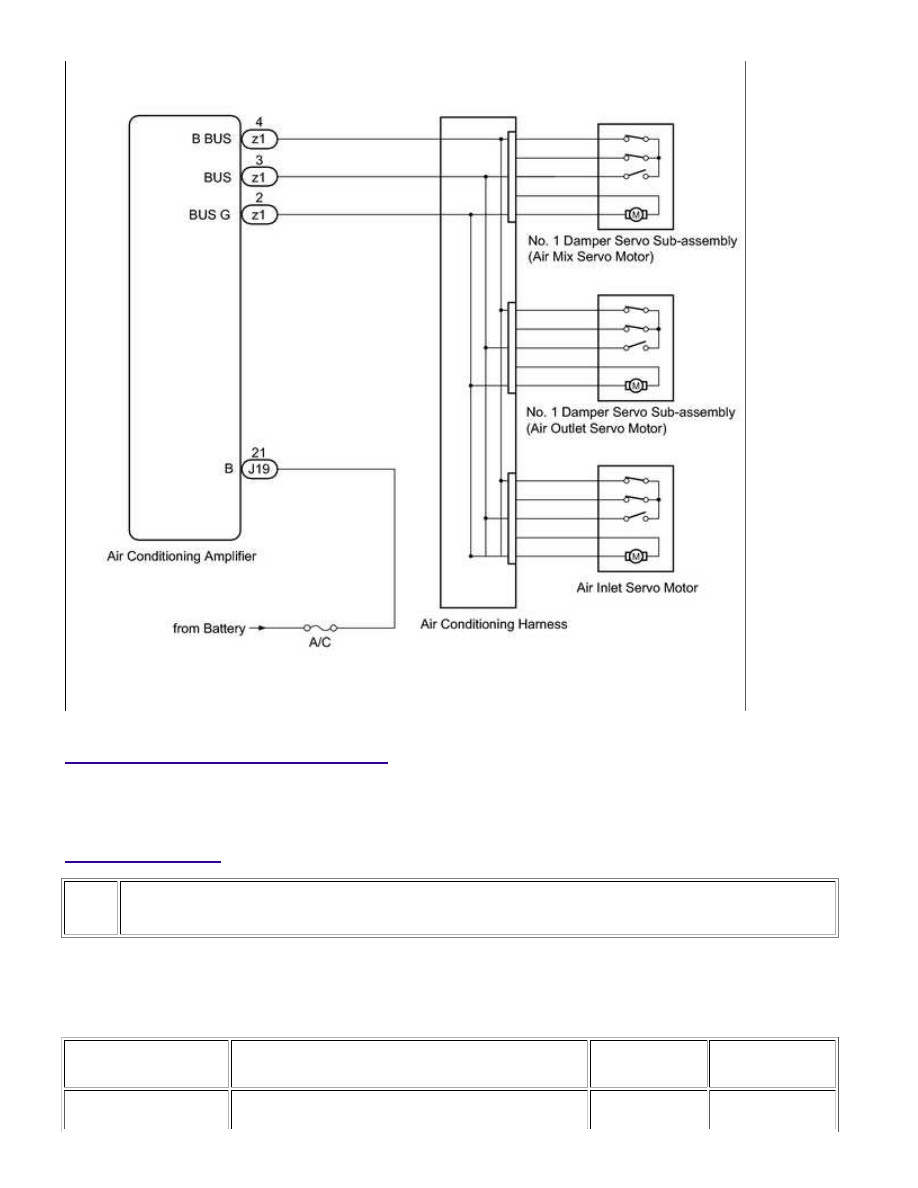

WIRING DIAGRAM

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM

(a) Select the Active Test, using the Techstream to generate a control command, and then check that

the servo motor operates.

Air Conditioner

TESTER DISPLAY

TEST PART

CONTROL

RANGE

DIAGNOSTIC

NOTE

Air Mix Servo Targ

No. 1 damper servo sub-assembly (air mix servo

Min.: 5, Max.:

-

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...
