Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): B1497/97; BUS

IC Communication Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1497/97 BUS IC Communication Malfunction

DESCRIPTION

The air conditioning harness connects the air conditioning amplifier and each servo motor. The air conditioning

amplifier supplies power and sends operation instructions to each servo motor through the air conditioning

harness. Each servo motor sends the damper position information to the air conditioning amplifier.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1497/97

Communication line error or

open

Air conditioning harness

No. 1 damper servo sub-assembly (air mix servo

motor)

No. 1 damper servo sub-assembly (air outlet servo

motor)

Air inlet servo motor

Air conditioning amplifier

Harness or connector

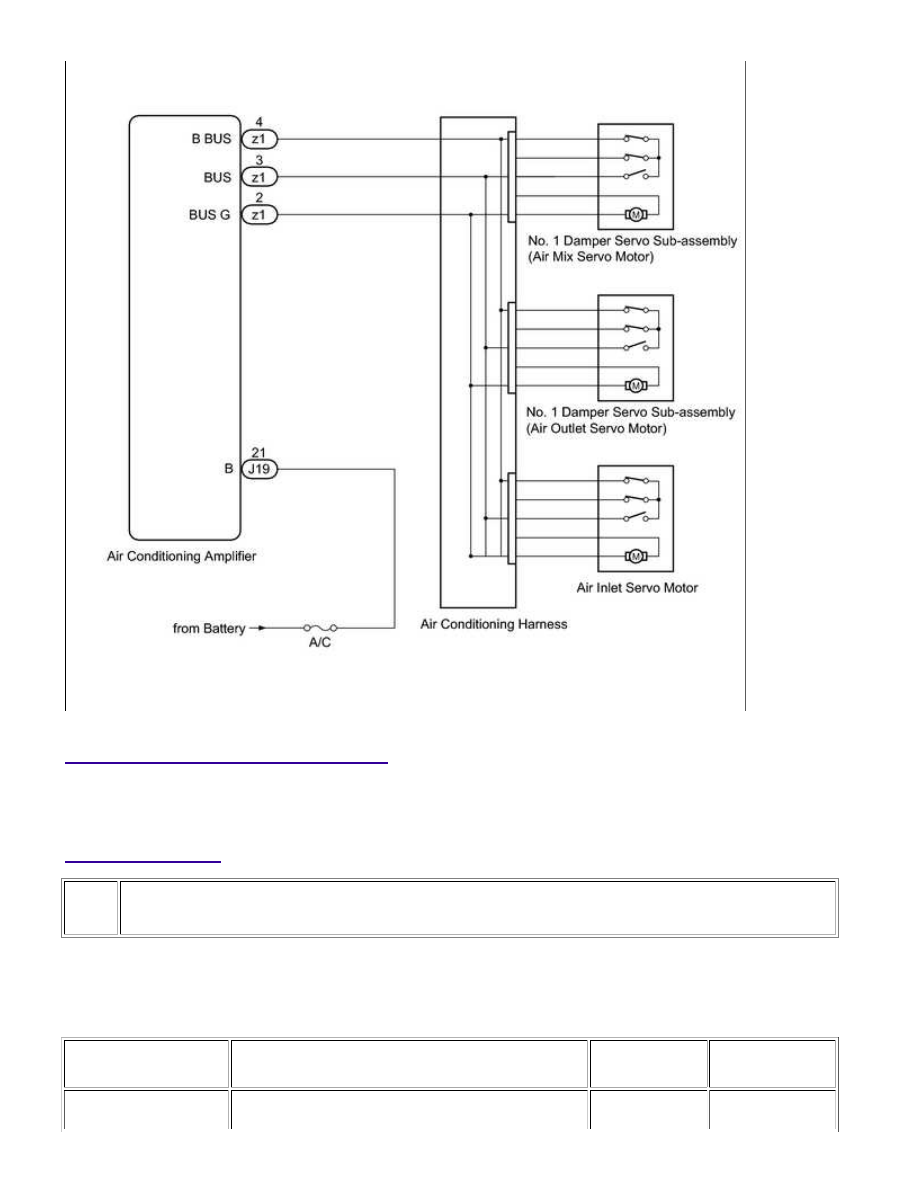

WIRING DIAGRAM

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM

(a) Select the Active Test, using the Techstream to generate a control command, and then check that

the servo motor operates.

Air Conditioner

TESTER DISPLAY

TEST PART

CONTROL

RANGE

DIAGNOSTIC

NOTE

Air Mix Servo Targ

No. 1 damper servo sub-assembly (air mix servo

Min.: 5, Max.:

-

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

A

A

TESTER DISPLAY

TEST PART

CONTROL

RANGE

DIAGNOSTIC

NOTE

Pulse (D)

motor) pulse

104

Air Outlet Servo Pulse

(D)

No. 1 damper servo sub-assembly (air outlet servo

motor) pulse

Min.: 9, Max.:

97

-

Air Inlet Damper Targ

Pulse

Air inlet damper target pulse

Min.: 7, Max.:

28

-

OK:

RESULT

PROCEED TO

B

GO TO STEP 6

2.

SYSTEM CHECK

(a) According to the test, proceed to the next step.

Result

RESULT

PROCEED TO

Only the No. 1 damper servo sub-assembly (air mix servo motor) is malfunctioning

A

Only the No. 1 damper servo sub-assembly (air outlet servo motor) is malfunctioning

B

Only the air inlet control servo motor is malfunctioning

C

B

GO TO STEP 4

C

GO TO STEP 5

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

3.

CHECK NO. 1 DAMPER SERVO SUB-ASSEMBLY (AIR MIX SERVO MOTOR)

(a) Replace the No. 1 damper servo sub-assembly (air mix servo motor)



.

HINT:

Since the servo motor cannot be inspected while it is removed from the vehicle, replace the servo motor

with a new or a known good one and check that the condition returns to normal.

(b) Check for DTC



.

Result

RESULT

PROCEED TO

DTC B1497/97 is not output

A

DTC B1497/97 is output

B

B

GO TO STEP 6

A

END (NO. 1 DAMPER SERVO SUB-ASSEMBLY [AIR

MIX SERVO MOTOR] IS DEFECTIVE)

4.

CHECK NO. 1 DAMPER SERVO SUB-ASSEMBLY (AIR OUTLET SERVO MOTOR)

(a) Replace the No. 1 damper servo sub-assembly (air outlet servo motor)



.

HINT:

Since the servo motor cannot be inspected while it is removed from the vehicle, replace the servo motor

with a new or a known good one and check that the condition returns to normal.

(b) Check for DTC



.

Result

RESULT

PROCEED TO

DTC B1497/97 is not output

A

DTC B1497/97 is output

B

B

GO TO STEP 6

A

END (NO. 1 DAMPER SERVO SUB-ASSEMBLY [AIR

OUTLET SERVO MOTOR] IS DEFECTIVE)

5.

CHECK AIR INLET SERVO MOTOR

(a) Replace the air inlet servo motor



.
