9.

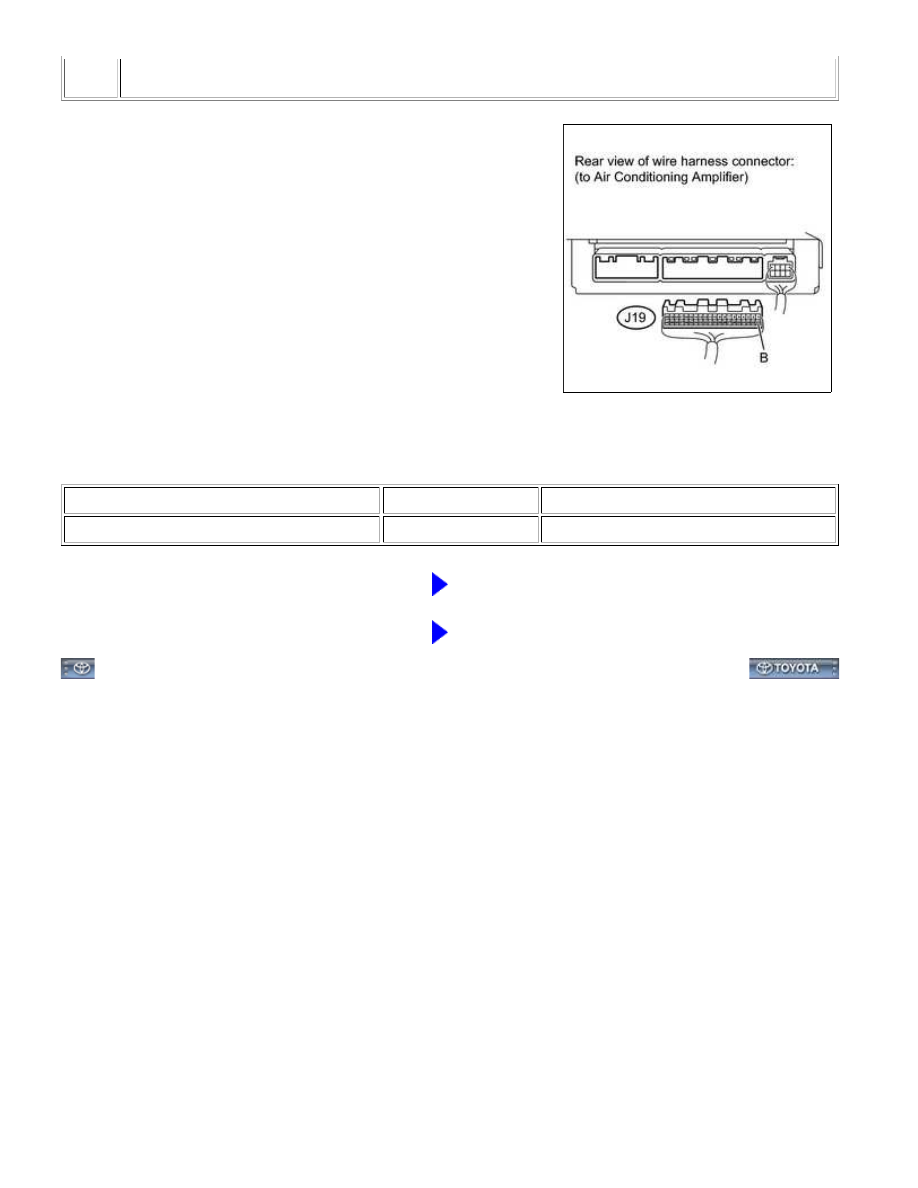

CHECK HARNESS AND CONNECTOR (POWER SOURCE)

(a) Disconnect the J19 air conditioning amplifier connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J19-21 (B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE AIR CONDITIONING AMPLIFIER

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXO00TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): B1499/99;

Multiplex Communication Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1499/99 Multiplex Communication Circuit

DESCRIPTION

This DTC outputs when CAN communication error is occurred.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1499/99

Open in CAN communication circuit

CAN communication system

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for the DTC



.

Result

RESULT

PROCEED TO

DTC B1499/99 is output

A

DTC B1499/99 is not output

B

B

USE SIMULATION METHOD TO CHECK

A

GO TO CAN COMMUNICATION SYSTEM

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VXN00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): Blower Motor

Circuit; 2015 MY Tundra [08/2014 -        ]

Blower Motor Circuit

DESCRIPTION

The blower motor is operated by signals from the air conditioning amplifier. Blower motor speed signals are

transmitted by changes in the duty ratio.

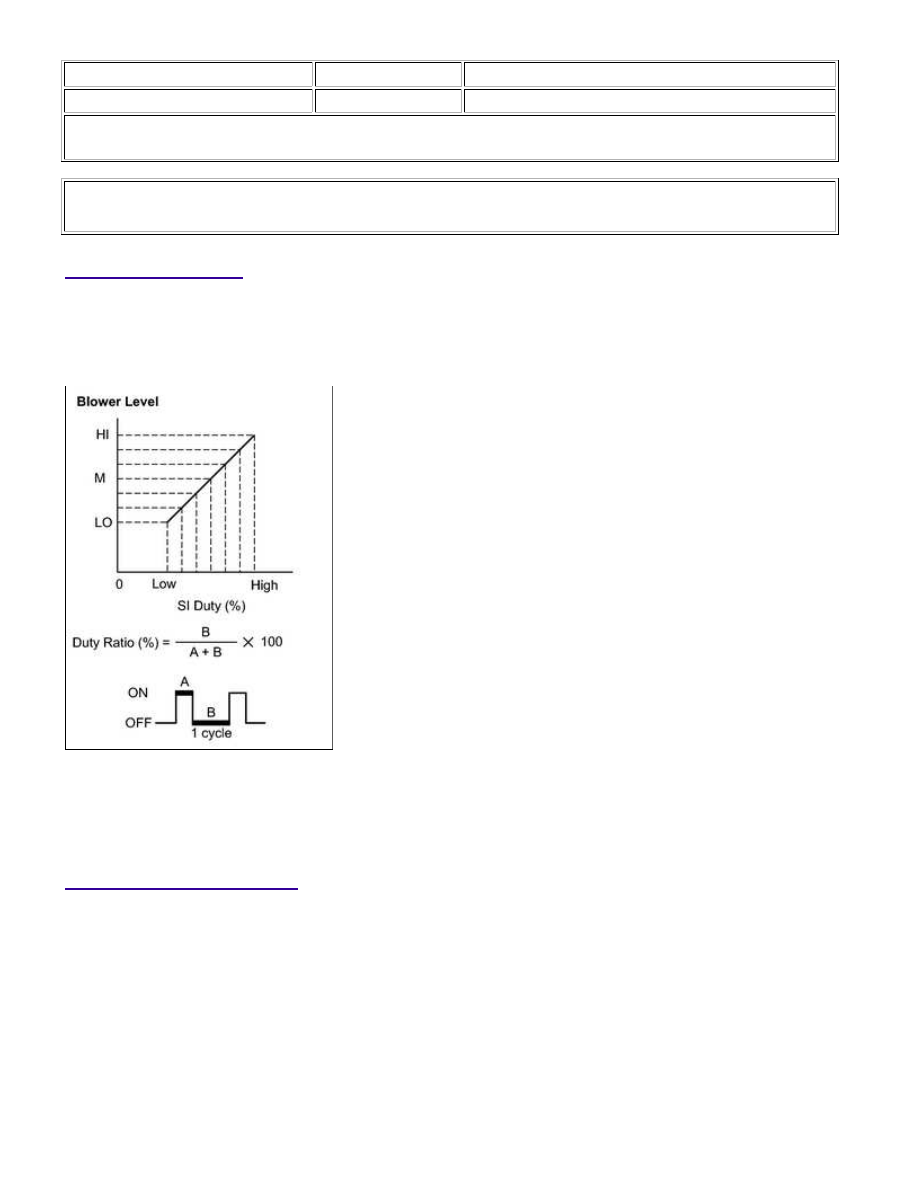

Duty Ratio:

The blower motor controller controls the blower motor speed.

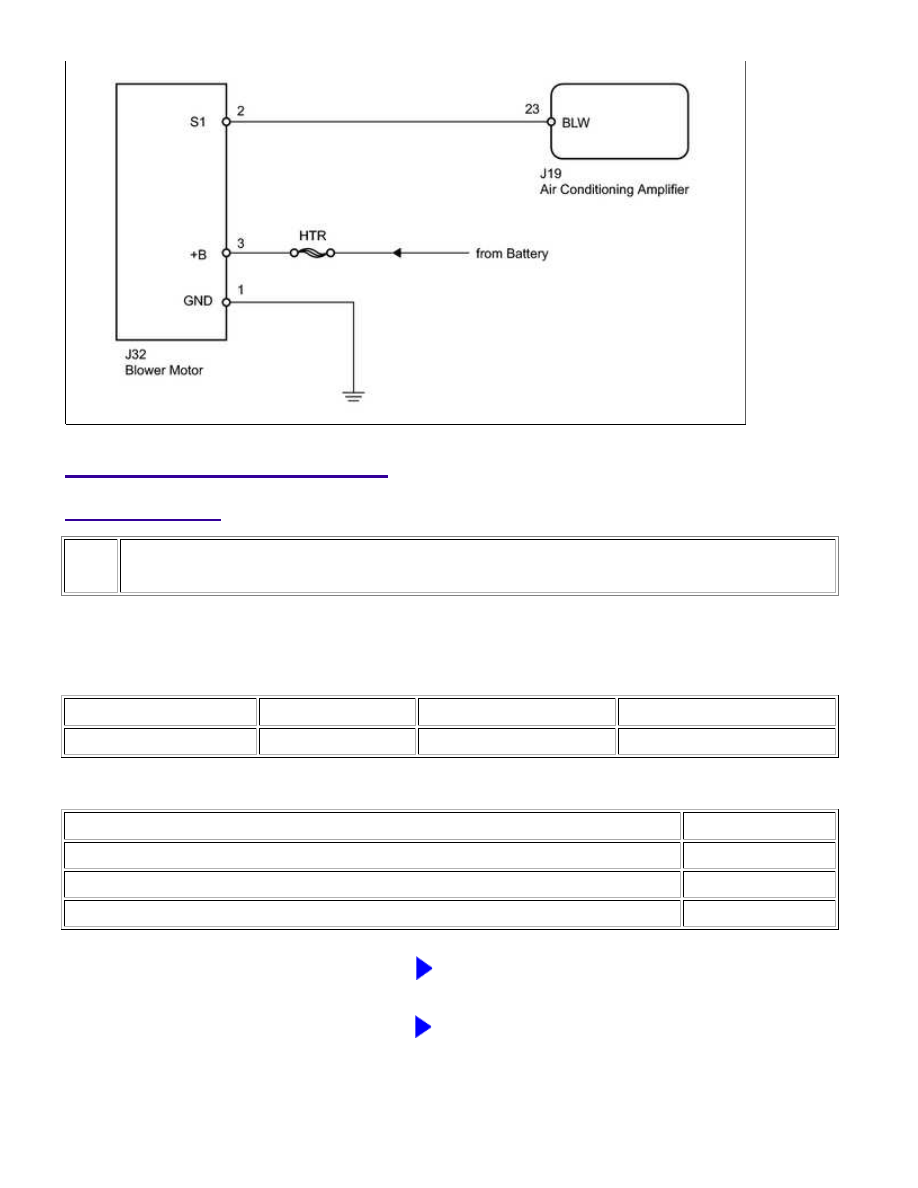

WIRING DIAGRAM

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

A

INSPECTION PROCEDURE

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (BLOWER MOTOR)

(a) Select the Active Test, using the Techstream to generate a control command, and then check that

the blower motor operates.

Air Conditioner

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Blower Motor

Blower motor

Min.: 0, Max.: 31

-

Result

RESULT

PROCEED TO

NG (blower motor does not operate)

A

NG (blower motor operates but does not change speed)

B

OK

C

B

GO TO STEP 5

C

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE
