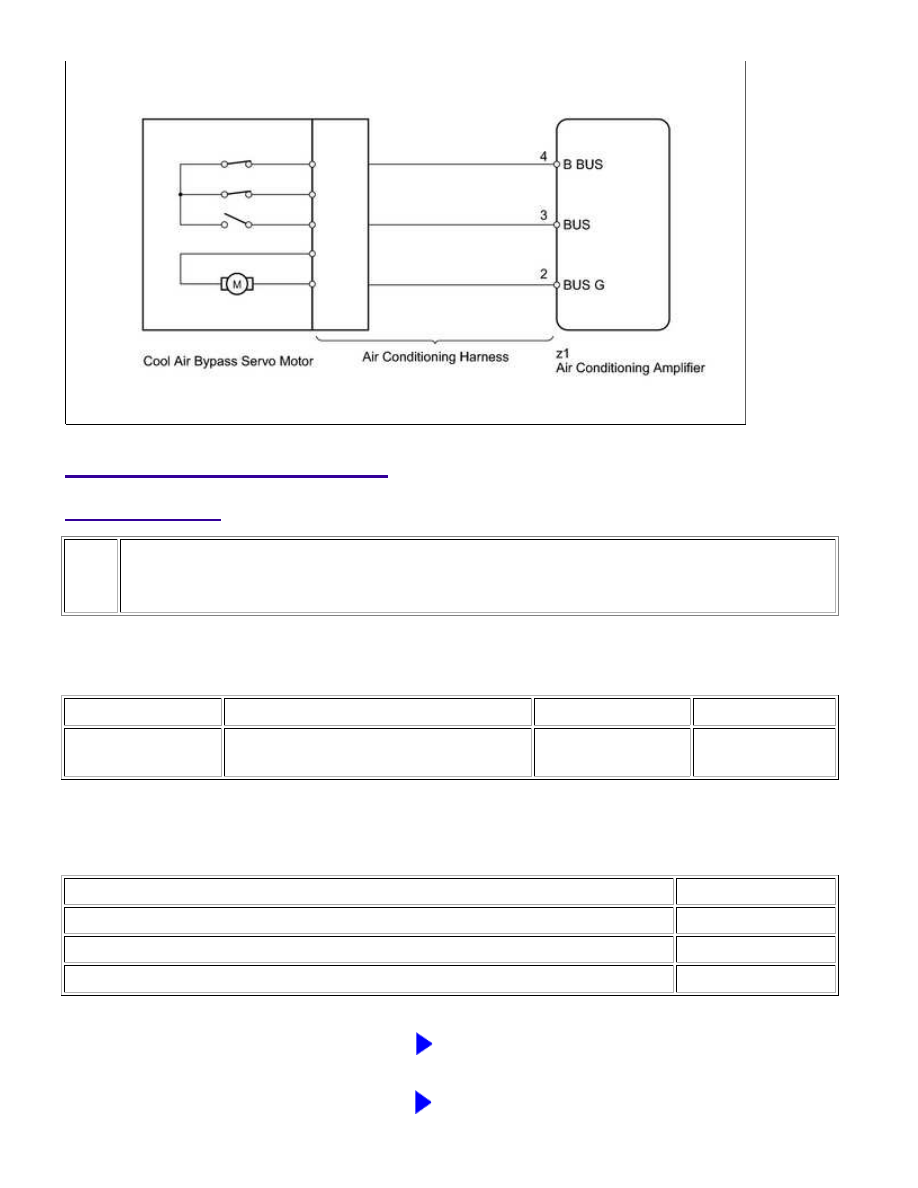

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (COOL AIR BYPASS SERVO MOTOR TARGET
PULSE)

(a) Use the Data List to check if the servo motor is functioning properly.

Air Conditioner

TESTER DISPLAY

MEASUREMENT ITEM / RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Cool Air Bypass Pulse

Cool air bypass servo motor target pulse /

Min.: 0, Max.: 255

Open: 8 (pulse)

Close: 50 (pulse)

-

OK:

The display is as specified in the normal condition.

Result

RESULT

PROCEED TO

OK (Checking from the DTC)

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

NG

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

A

NEXT

NEXT

2.

REPLACE COOL AIR BYPASS SERVO MOTOR (for Passenger Side)

(a) Temporarily replace the cool air bypass servo motor with a new one



.

HINT:

Since the servo motor cannot be inspected while it is removed from the vehicle, replace the servo motor

with a new one and check that the condition returns to normal.

3.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC



.

OK:

DTC is not output.

NG

GO TO STEP 4

OK

END (COOL AIR BYPASS SERVO MOTOR IS

DEFECTIVE)

4.

REPLACE AIR CONDITIONING HARNESS

(a) Replace the air conditioning harness.

5.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC again



.

OK:

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

DTC is not output.

NG

REPLACE AIR CONDITIONING AMPLIFIER

OK

END (AIR CONDITIONING HARNESS IS

DEFECTIVE)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXK00WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): B1446/46; Air

Mix Damper Control Servo Motor Circuit (Driver Side); 2015 MY Tundra [08/2014 -        ]

DTC

B1446/46 Air Mix Damper Control Servo Motor Circuit (Driver Side)

DESCRIPTION

The No. 1 damper servo sub-assembly (air mix damper servo motor [for driver side]) sends pulse signals to

HINT:

Confirm that no mechanical problem is present because this diagnostic trouble code can be output when

either a damper link or damper is mechanically locked.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1446/46

Air mix damper position sensor value does not change

even if air conditioning amplifier operates No. 1 damper

servo sub-assembly (air mix damper servo motor [for

driver side])

No. 1 damper servo

sub-assembly (air mix damper

servo motor [for driver side])

Air conditioning harness

Air conditioning amplifier

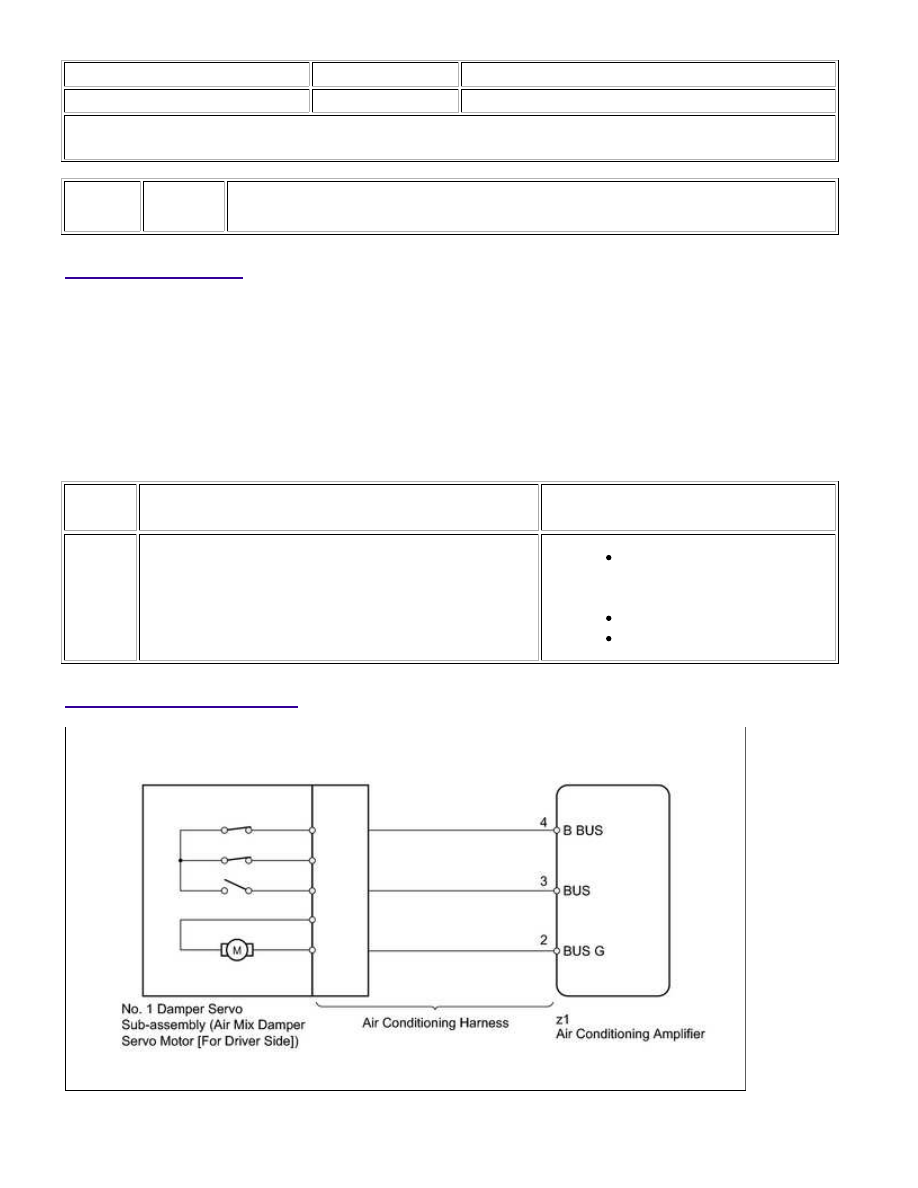

WIRING DIAGRAM
