(a) Clear the DTC



.

(b) Check for DTC



.

OK:

DTC is not output.

NG

GO TO STEP 4

OK

END (AIR MIX SERVO MOTOR IS DEFECTIVE)

4.

REPLACE AIR CONDITIONING HARNESS

(a) Replace the air conditioning harness.

5.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC again



.

OK:

DTC is not output.

NG

REPLACE AIR CONDITIONING AMPLIFIER

OK

END (AIR CONDITIONING HARNESS IS

DEFECTIVE)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXI00YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): B1442/42; Air

Inlet Damper Control Servo Motor Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1442/42 Air Inlet Damper Control Servo Motor Circuit

DESCRIPTION

inlet damper to any position, which controls the intake air settings (FRESH, FRESH / RECIRCULATION and

RECIRCULATION).

HINT:

Confirm that no mechanical problem is present because this diagnostic trouble code can be output when

either a damper link or damper is mechanically locked.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1442/42

Air inlet damper position sensor value does not change even if air

conditioning amplifier operated air inlet damper servo motor

Air inlet servo

motor

Air conditioning

harness

Air conditioning

amplifier

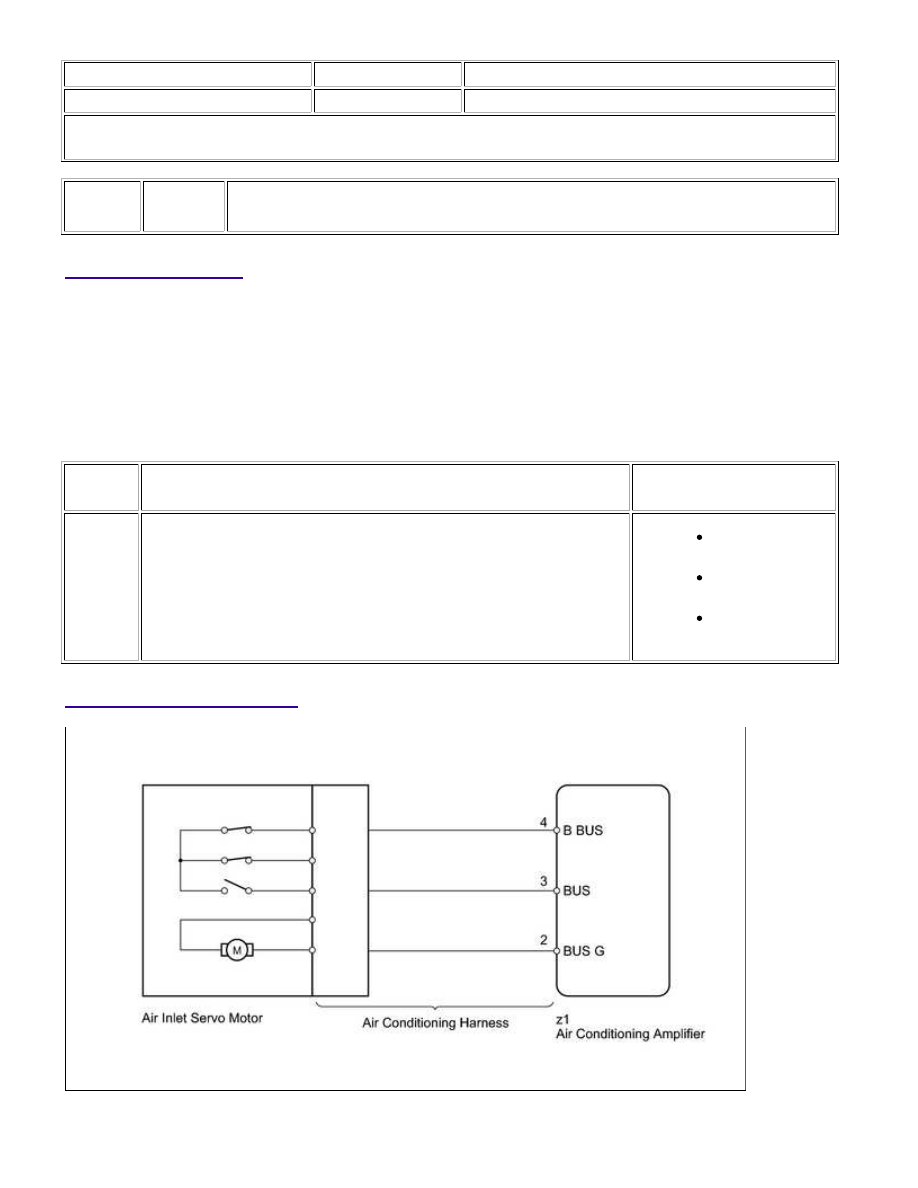

WIRING DIAGRAM

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

A

NEXT

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (AIR INLET DAMPER TARGET PULSE)

(a) Use the Data List to check if the servo motor is functioning properly.

Air Conditioner

TESTER DISPLAY

MEASUREMENT ITEM / RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Air Inlet Damper Targ Pulse

Air inlet damper target pulse /

Min.: 0, Max.: 255

REC: 7

FRS: 28

-

OK:

The display is as specified in the normal condition.

Result

RESULT

PROCEED TO

OK (Checking from the DTC)

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

NG

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

2.

REPLACE AIR INLET SERVO MOTOR

(a) Temporarily replace the air inlet servo motor with a new one



.

HINT:

Since the servo motor cannot be inspected while it is removed from the vehicle, replace the servo motor

with a new one and check that the condition returns to normal.

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

NEXT

3.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC



.

OK:

DTC is not output.

NG

GO TO STEP 4

OK

END (AIR INLET SERVO MOTOR IS DEFECTIVE)

4.

REPLACE AIR CONDITIONING HARNESS

(a) Replace the air conditioning harness.

5.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC again



.

OK:

DTC is not output.

NG

REPLACE AIR CONDITIONING AMPLIFIER

OK

END (AIR CONDITIONING HARNESS IS

DEFECTIVE)
