(a) Repair or replace the air conditioning harness.

4.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC



.

OK:

DTC is not output.

NG

REPLACE AIR CONDITIONING AMPLIFIER

OK

END (AIR CONDITIONING HARNESS IS

DEFECTIVE)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXE00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): B1421/21;

Solar Sensor Circuit (Passenger Side); 2015 MY Tundra [08/2014 -        ]

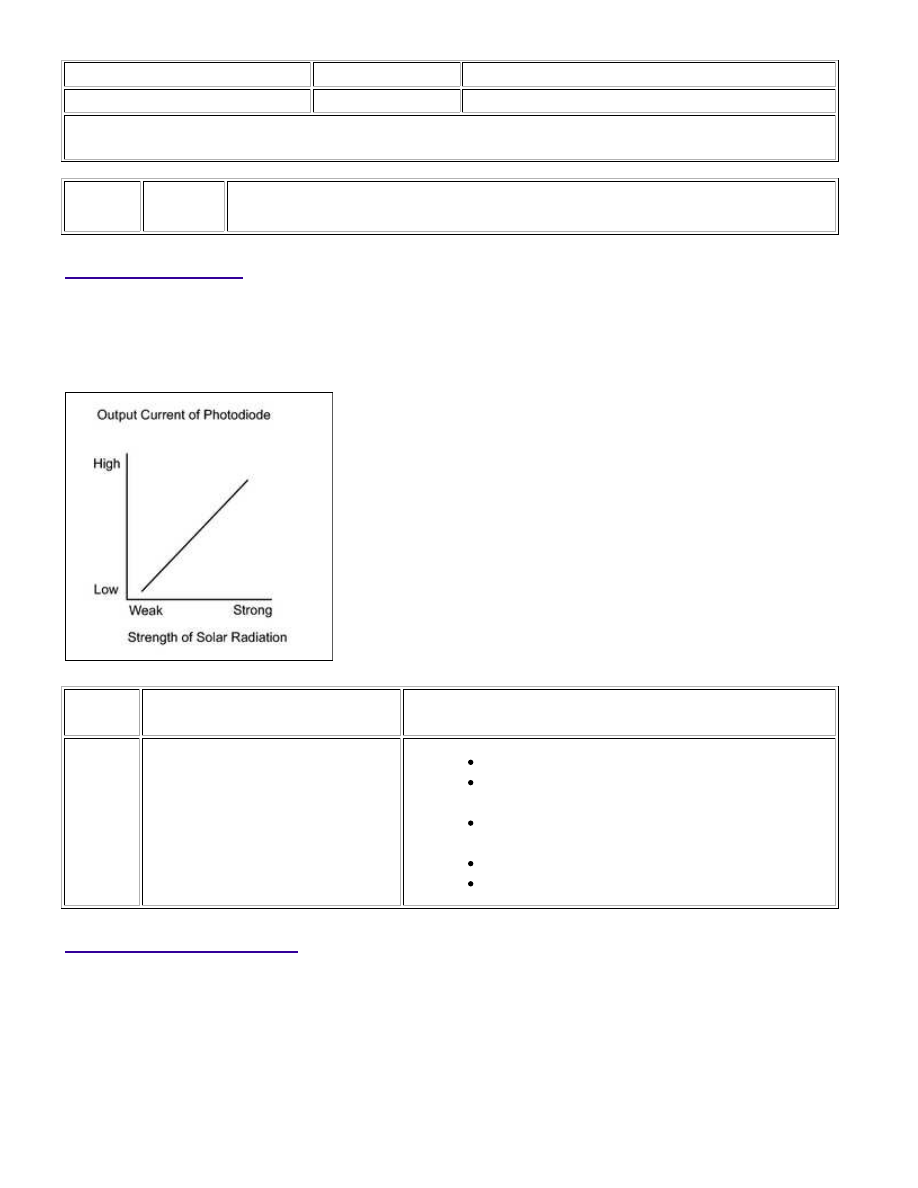

DTC

B1421/21 Solar Sensor Circuit (Passenger Side)

DESCRIPTION

When the sunlight increases, the output current increases. As the sunlight decreases, the output current

decreases. The air conditioning amplifier detects output current from the solar sensor.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1421/21

Open or short in passenger side solar

sensor circuit

Automatic light control sensor (solar sensor)

Harness and connector between solar sensor and air

conditioning amplifier

Harness and connector between solar sensor and

main body ECU

Main body ECU

Air conditioning amplifier

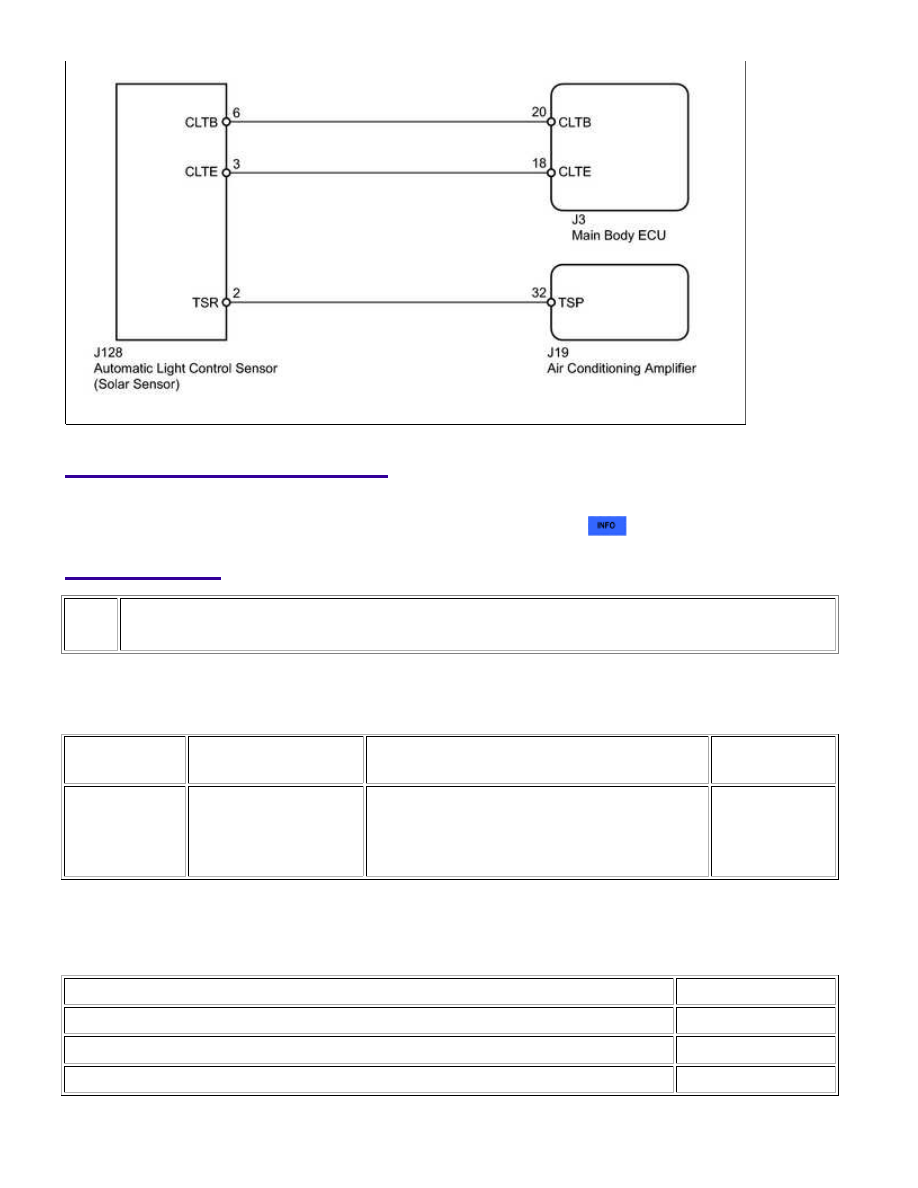

WIRING DIAGRAM

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

INSPECTION PROCEDURE

HINT:

If DTC B1244 is output at the same time, troubleshoot DTC B1244 first



.

PROCEDURE

1.

READ VALUE USING TECHSTREAM (SOLAR SENSOR (for Passenger Side))

(a) Use the Data List to check if the passenger side solar sensor is functioning properly.

Air Conditioner

TESTER DISPLAY

MEASUREMENT ITEM /

RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Solar Sensor (P

Side)

Passenger side solar

sensor /

Min.: 0

Max.: 255

Passenger side solar sensor voltage increases as

brightness increases

Open in circuit: 0

Short in circuit:

255

OK:

The display is as specified in the normal condition.

Result

RESULT

PROCEED TO

NG

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

OK (Checking from the DTC)

C

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

A

OK

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

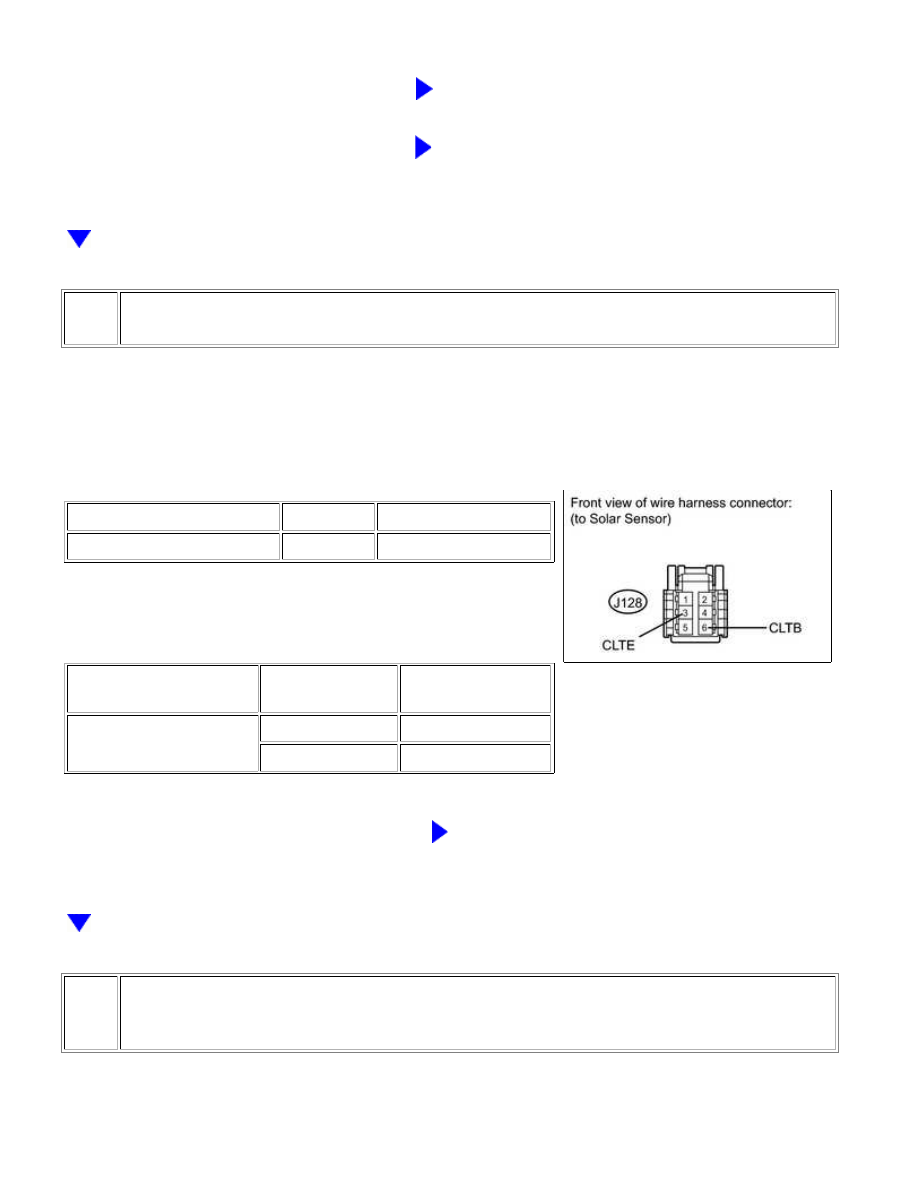

2.

CHECK HARNESS AND CONNECTOR (SOLAR SENSOR)

(a) Disconnect the J128 solar sensor connector.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J128-3 (CLTE) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J128-6 (CLTB) - J128-3

(CLTE)

Ignition switch ON

11 to 14 V

Ignition switch OFF

Below 1 V

NG

GO TO STEP 5

3.

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER - SOLAR
SENSOR)
