(a) Disconnect the J16 sensor connector.

(b) Disconnect the J19 air conditioning amplifier connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J16-1 - J19-29 (TR)

Always

Below 1 Ω

J16-2 - J19-34 (SG-1)

J16-1 or J19-29 (TR) - Body

ground

Always

10 kΩ or higher

J16-2 or J19-34 (SG-1) - Body

ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE AIR CONDITIONING AMPLIFIER

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXC00WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): B1412/12;

Ambient Temperature Sensor Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1412/12 Ambient Temperature Sensor Circuit

DESCRIPTION

detects fluctuations in the ambient temperature. This data is used for controlling the cabin temperature. The

temperature increases, the resistance decreases.

The air conditioning amplifier applies voltage (5 V) to the ambient temperature sensor and reads voltage changes

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1412/12

Open or short in ambient

temperature sensor circuit

Ambient temperature sensor

Harness or connector between ambient temperature

sensor and air conditioning amplifier

Air conditioning amplifier

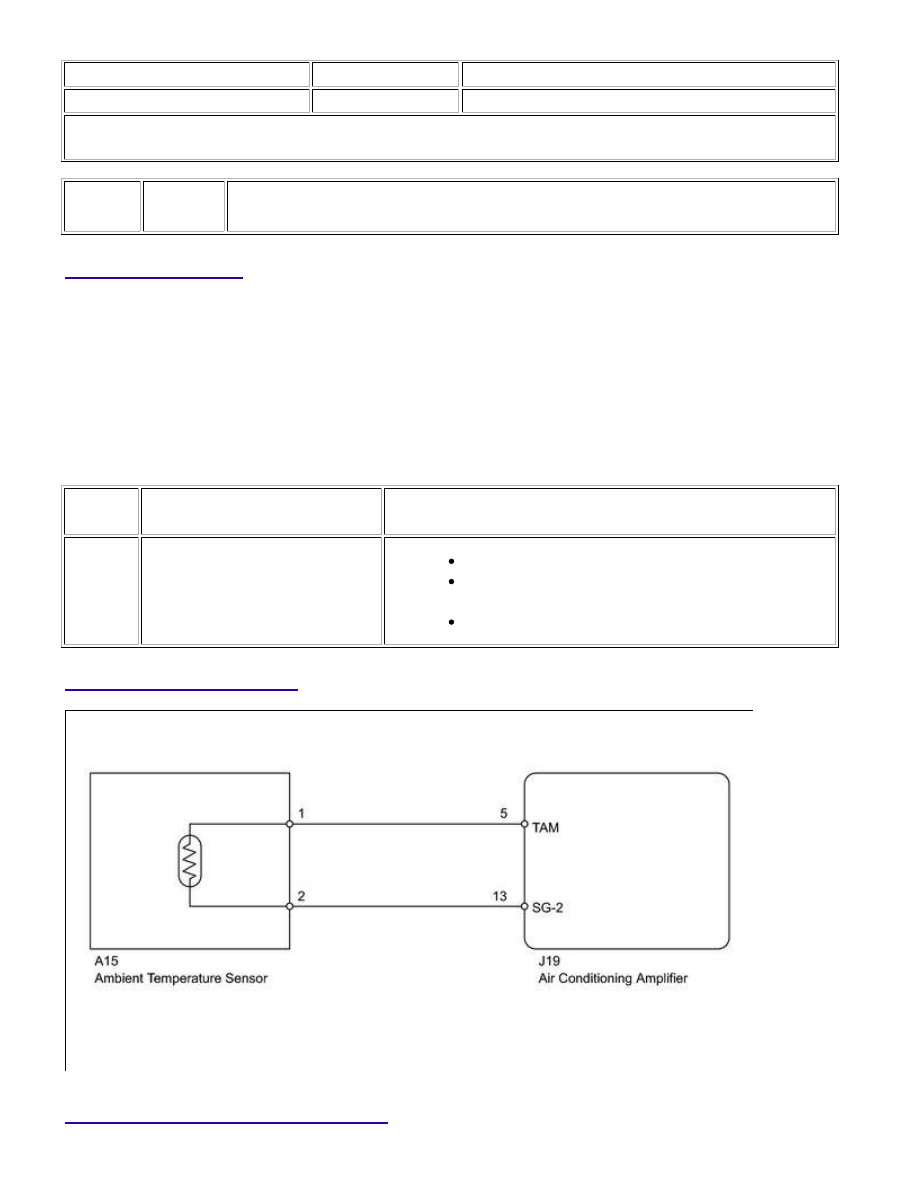

WIRING DIAGRAM

INSPECTION PROCEDURE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

A

PROCEDURE

1.

READ VALUE USING TECHSTREAM (AMBIENT TEMPERATURE SENSOR)

(a) Use the Data List to check if the ambient temperature sensor is functioning properly.

Air Conditioner

TESTER DISPLAY

MEASUREMENT ITEM /

RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Ambient Temp

Sensor

Ambient temperature

sensor /

Min.: -23.3°C (-9.94°F)

Max.: 65.95°C (150.71°F)

Actual ambient temperature is

displayed

Open in circuit: -23.3°C

(-9.94°F)

Short in circuit: 65.95°C

(150.71°F)

OK:

The display is as specified in the normal condition.

Result

RESULT

PROCEED TO

NG

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

OK (Checking from the DTC)

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

2.

INSPECT AMBIENT TEMPERATURE SENSOR

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

OK

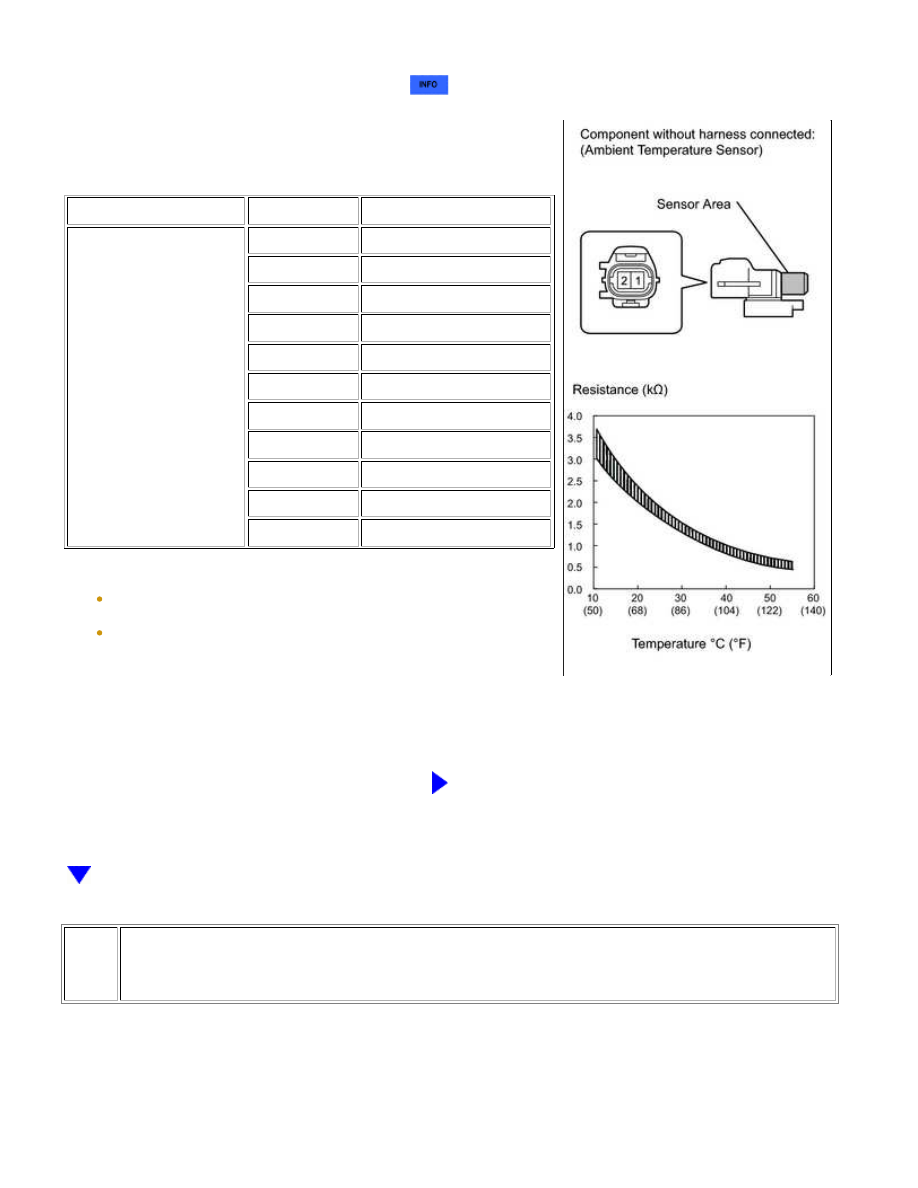

(a) Remove the ambient temperature sensor



.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

10°C (50°F)

3.00 to 3.73 kΩ

15°C (59°F)

2.45 to 2.88 kΩ

20°C (68°F)

1.95 to 2.30 kΩ

25°C (77°F)

1.60 to 1.80 kΩ

30°C (86°F)

1.28 to 1.47 kΩ

35°C (95°F)

1.00 to 1.22 kΩ

40°C (104°F)

0.80 to 1.00 kΩ

45°C (113°F)

0.65 to 0.85 kΩ

50°C (122°F)

0.50 to 0.70 kΩ

55°C (131°F)

0.44 to 0.60 kΩ

60°C (140°F)

0.36 to 0.50 kΩ

NOTICE:

As the temperature increases, the resistance decreases (see the

graph).

NG

REPLACE AMBIENT TEMPERATURE SENSOR

3.

CHECK HARNESS AND CONNECTOR (AMBIENT TEMPERATURE SENSOR - AIR
CONDITIONING AMPLIFIER)
