Toyota Tundra (2015 year). Manual - part 2249

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Add Foot Air in

FACE Mode

Add Foot air in FACE mode / ON, OFF

Customized value will be

displayed

-

Foot/DEF Auto

Mode

FOOT/DEF auto mode / ON, OFF

Customized value will be

displayed

-

Foot/DEF Auto Blow

Up

FOOT/DEF auto blower up function /

ON, OFF

Customized value will be

displayed

-

Ambient

Temperature Shift

Ambient temperature shift / 3C incr,

2C incr, 1C incr, Normal, 1C decr, 2C

decr or 3C decr

Customized value will be

displayed

-

-

Engine and ECT

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

A/C Signal

Air conditioning switch signal /

ON or OFF

ON: Air conditioning ON

OFF: Air conditioning OFF

-

2. PERFORM ACTIVE TEST

HINT:

Using the Techstream to perform the Active Tests allows relays, VSVs and actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Air Conditioner / Active Test.

(e) According to the display on the Techstream, perform the "Active Test".

Air Conditioner

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Blower Motor

Blower motor

Min.: 0, Max.: 31

-

Magnetic Clutch Relay

Magnetic clutch relay

ON or OFF

-

Defogger Relay (Rear)

Defogger relay

ON or OFF

-

Mirror Heater Relay

Mirror heater relay

ON or OFF

-

Deicer Relay (Front)

Deicer relay

ON or OFF

-

Air Mix Servo Targ Pulse (D)

Driver side air mix servo motor pulse

Min.: 5, Max.: 104

-

Air Mix Servo Targ Pulse (P)

Passenger side air mix servo motor pulse Min.: 6, Max.: 105

-

Air Outlet Servo Pulse (D)

Driver side air outlet servo motor pulse

Min.: 9, Max.: 97

-

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Air Inlet Damper Targ Pulse

Air inlet damper target pulse

Min.: 7, Max.: 28

-

Cool Air Bypass Pulse

Driver side cool air bypass pulse

Min.: 8, Max.: 50

-

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 S

Doc ID: RM000002VX500MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): DIAGNOSTIC

TROUBLE CODE CHART; 2015 MY Tundra [08/2014 -        ]

DIAGNOSTIC TROUBLE CODE CHART

HINT:

If a trouble code is displayed during the DTC check, inspect the trouble areas listed for that code. For details

DTC CODE

DETECTION ITEM

SEE PAGE

B1411/11

Room Temperature Sensor Circuit

B1412/12

Ambient Temperature Sensor Circuit

B1413/13

Evaporator Temperature Sensor Circuit

B1421/21

Solar Sensor Circuit (Passenger Side)

B1422/22

Compressor Lock Sensor Circuit

B1423/23

Pressure Sensor Circuit

B1424/24

Solar Sensor Circuit (Driver Side)

B1441/41

Air Mix Damper Control Servo Motor Circuit (Passenger Side)

B1442/42

Air Inlet Damper Control Servo Motor Circuit

B1443/43

Air Outlet Damper Control Servo Motor Circuit

B1445/45

Passenger Side Cool Air Bypass Damper Control

B1446/46

Air Mix Damper Control Servo Motor Circuit (Driver Side)

B1497/97

BUS IC Communication Malfunction

B1499/99

Multiplex Communication Circuit

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002ZW400AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): ACTUATOR

CHECK; 2015 MY Tundra [08/2014 -        ]

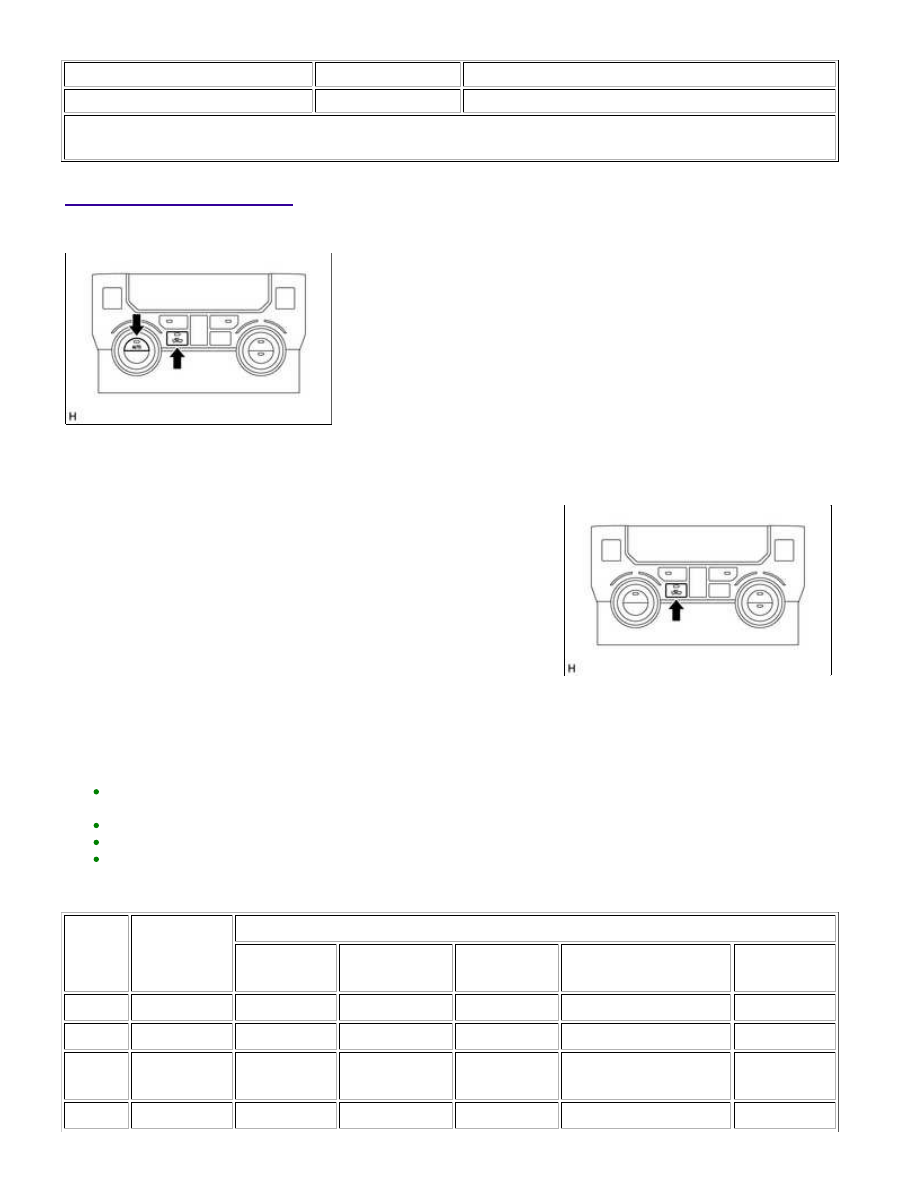

ACTUATOR CHECK

1. ACTUATOR CHECK

(a) Turn the ignition switch ON while pressing the A/C control AUTO switch and Recirculation / Fresh switch

simultaneously.

(b) Press the Recirculation / Fresh switch.

(c) As each damper, motor and relay automatically operate the actuator check at 1 second intervals from step

No. 1 to No. 10 continuously, check the temperature and airflow visually and by hand.

HINT:

If a slower display is desired, press the driver temperature up switch and change the display in the step
operation. Each time the driver temperature up switch is pressed, the display changes by 1 step.
The buzzer sounds when the displayed trouble code changes.
Codes are displayed from smaller to larger numbers in order.
To cancel the check mode, press the "OFF" switch.

Air conditioning unit

STEP

NO.

DISPLAY

CODE

CONDITION

BLOWER

LEVEL

AIR MIX

DAMPER

AIRFLOW

VENT

AIR INLET DAMPER

COMPRESSOR

1

0

0

0% open

FACE

FRESH

OFF

2

1

1

0% open

FACE

FRESH

OFF

3

2

17

0% open

FACE

RECIRCULATION /

FRESH

ON

4

3

17

0% open

FACE

RECIRCULATION

ON
