Toyota Tundra (2015 year). Manual - part 2240

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002WOP00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

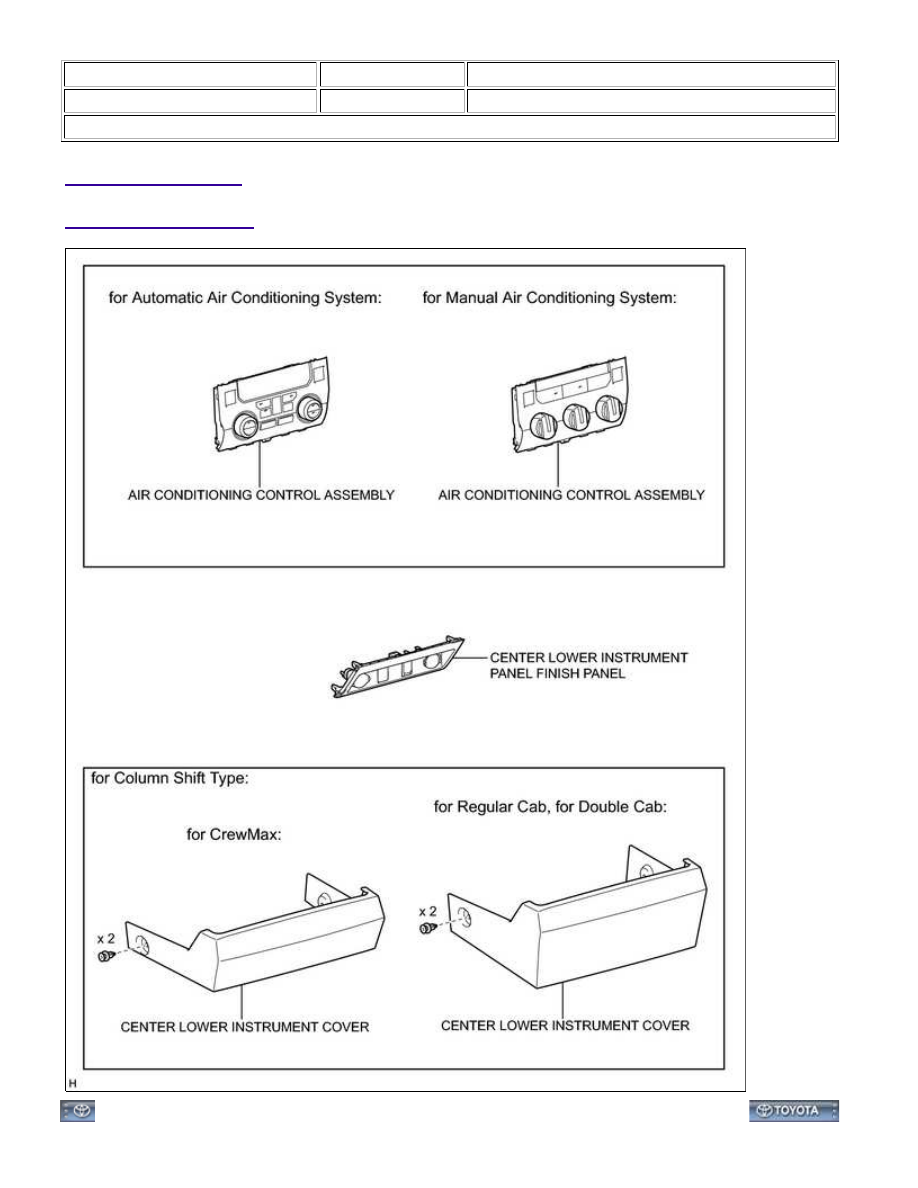

Title: AIR CONDITIONING: AIR CONDITIONING PANEL: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

AIR CONDITIONING: AIR CONDITIONING PANEL: COMPONENTS;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYH030X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

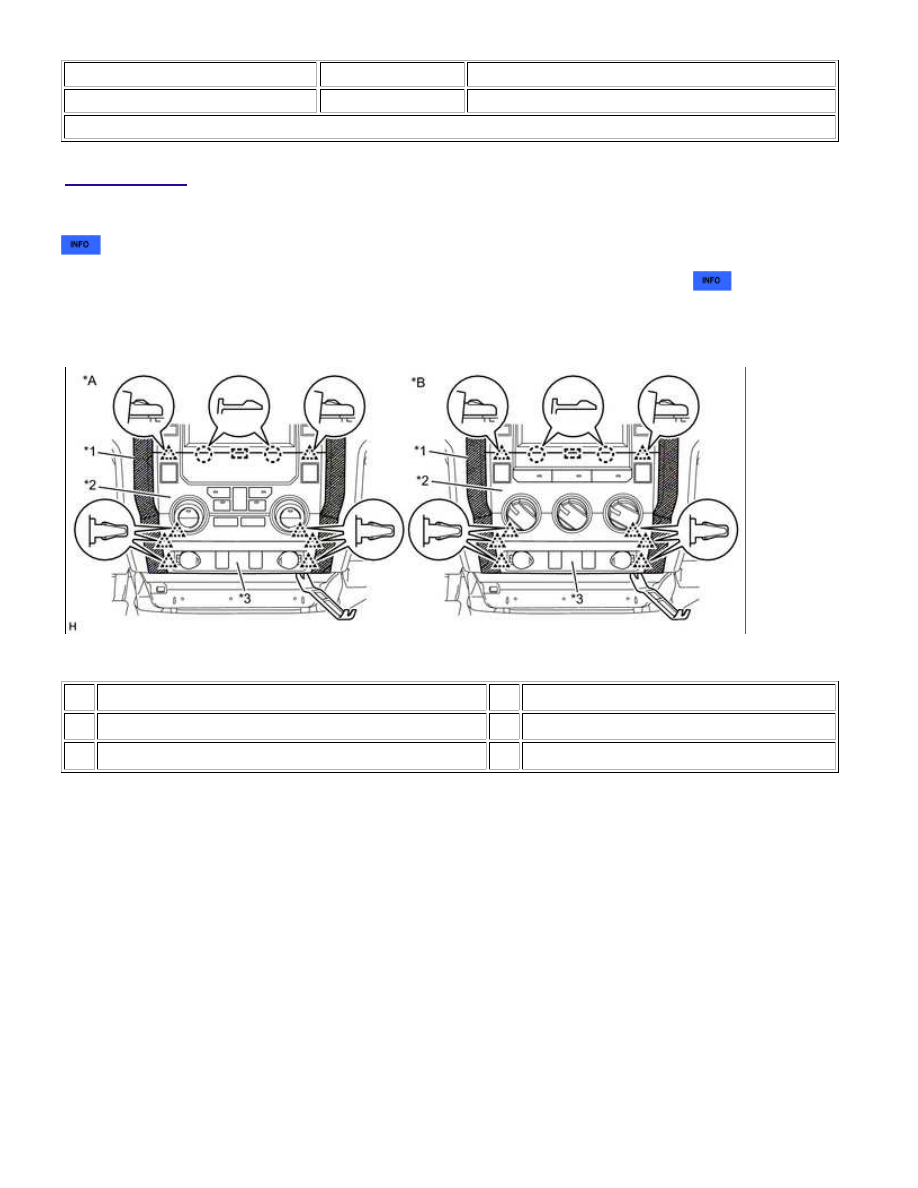

Title: AIR CONDITIONING: AIR CONDITIONING PANEL: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT CONSOLE BOX (for Floor Shift Type)

2. REMOVE CENTER LOWER INSTRUMENT COVER (for Column Shift Type)

3. REMOVE AIR CONDITIONING CONTROL ASSEMBLY

(a) Put protective tape around the air conditioning control assembly.

Text in Illustration

*A for Automatic Air Conditioning System

*B for Manual Air Conditioning System

*1 Protective Tape

*2 Air Conditioning Control Assembly

*3 Center Lower Instrument Panel Finish Panel

-

-

(b) Using moulding remover B, detach the 8 clips, 2 claws and guide.

(c) Disconnect each connector and remove the air conditioning control assembly together with the center lower

instrument panel finish panel.

AIR CONDITIONING: AIR CONDITIONING PANEL: REMOVAL; 201...

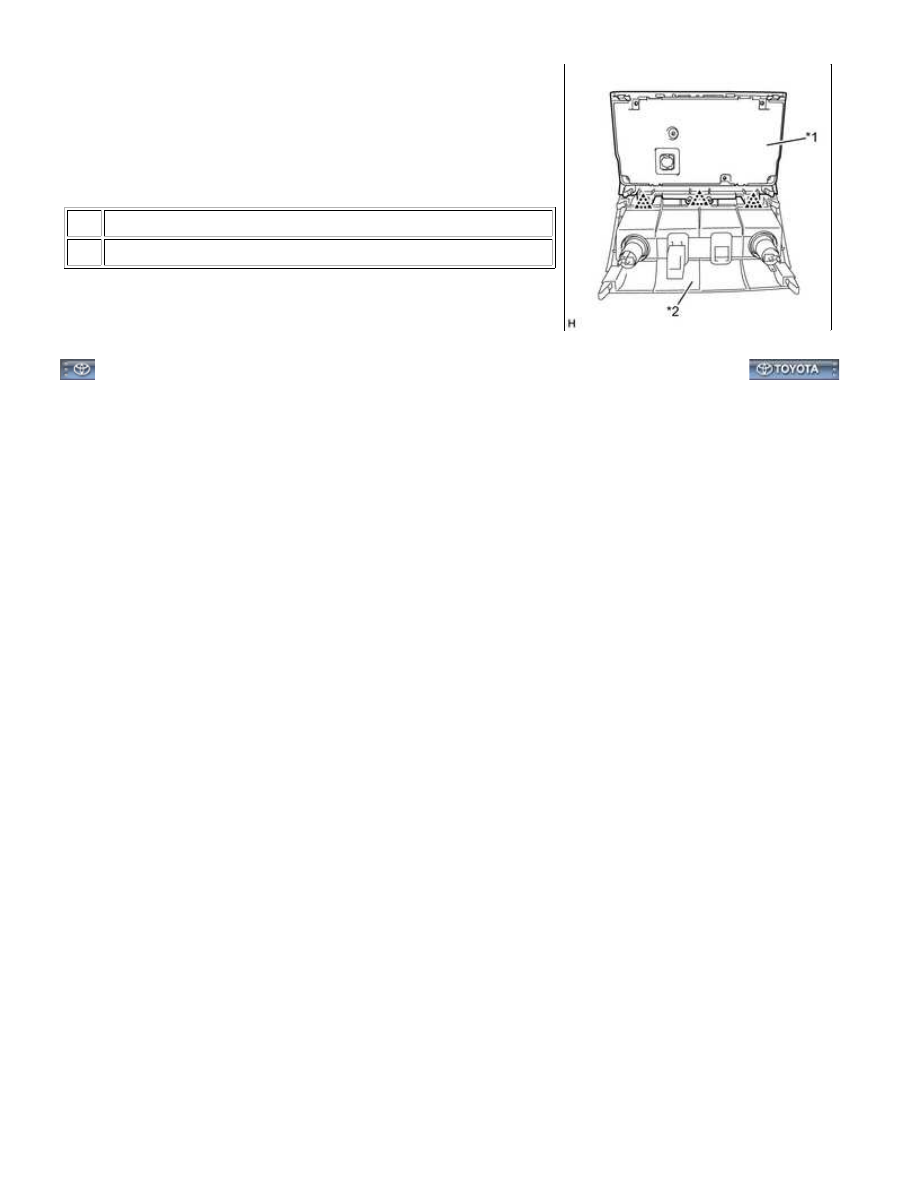

(d) Detach the 3 clips and remove the air conditioning control

assembly from the center lower instrument panel finish panel.

Text in Illustration

*1

Air Conditioning Control Assembly

*2

Center Lower Instrument Panel Finish Panel

AIR CONDITIONING: AIR CONDITIONING PANEL: REMOVAL; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYF030X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

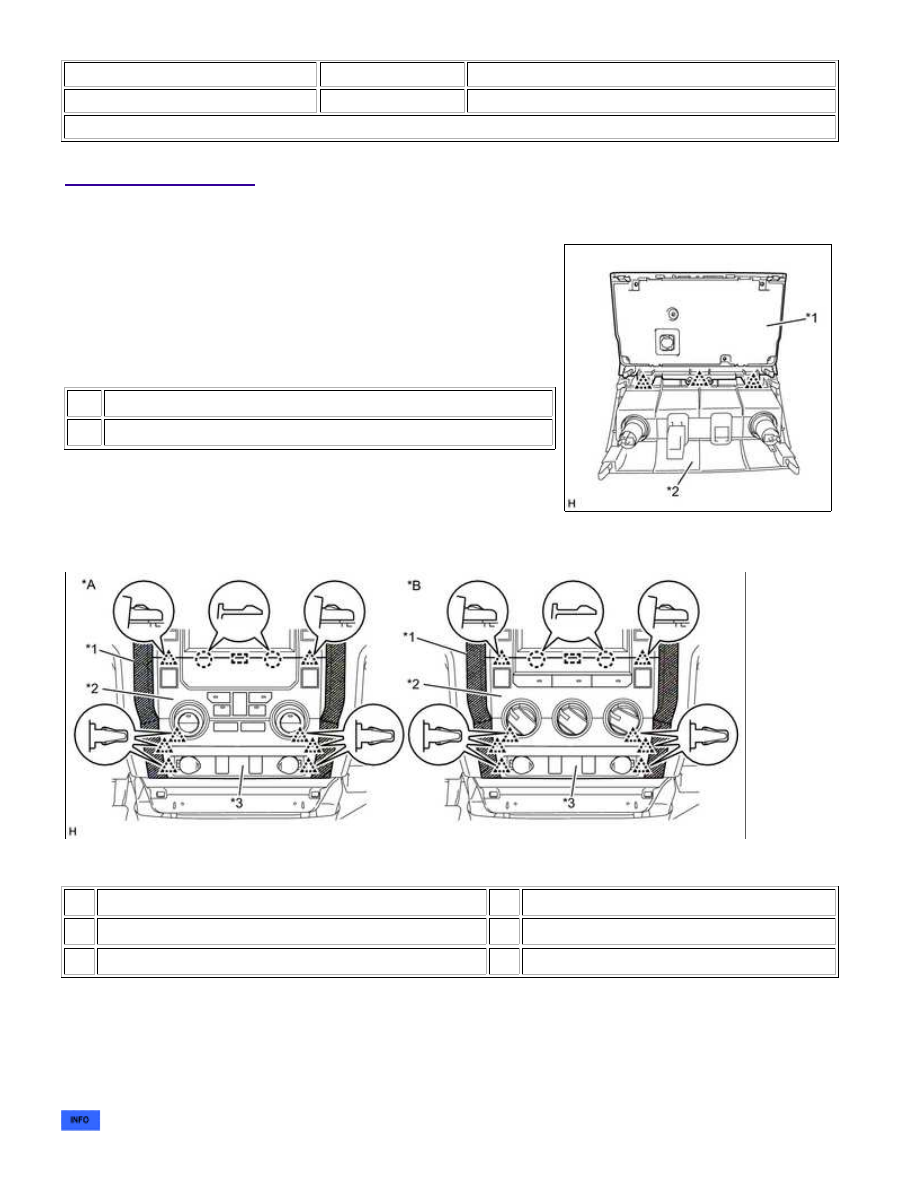

Title: AIR CONDITIONING: AIR CONDITIONING PANEL: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL AIR CONDITIONING CONTROL ASSEMBLY

(a) Attach the 3 clips to install the air conditioning control assembly

to the center lower instrument panel finish panel.

Text in Illustration

*1

Air Conditioning Control Assembly

*2

Center Lower Instrument Panel Finish Panel

(b) Put protective tape around the air conditioning control assembly.

Text in Illustration

*A for Automatic Air Conditioning System

*B for Manual Air Conditioning System

*1 Protective Tape

*2 Air Conditioning Control Assembly

*3 Center Lower Instrument Panel Finish Panel

-

-

(c) Connect each connector.

(d) Attach the 8 clips, 2 claws and guide to install the air conditioning control assembly together with the center

lower instrument panel finish panel.

2. INSTALL FRONT CONSOLE BOX (for Floor Shift Type)

AIR CONDITIONING: AIR CONDITIONING PANEL: INSTALLATION;...
