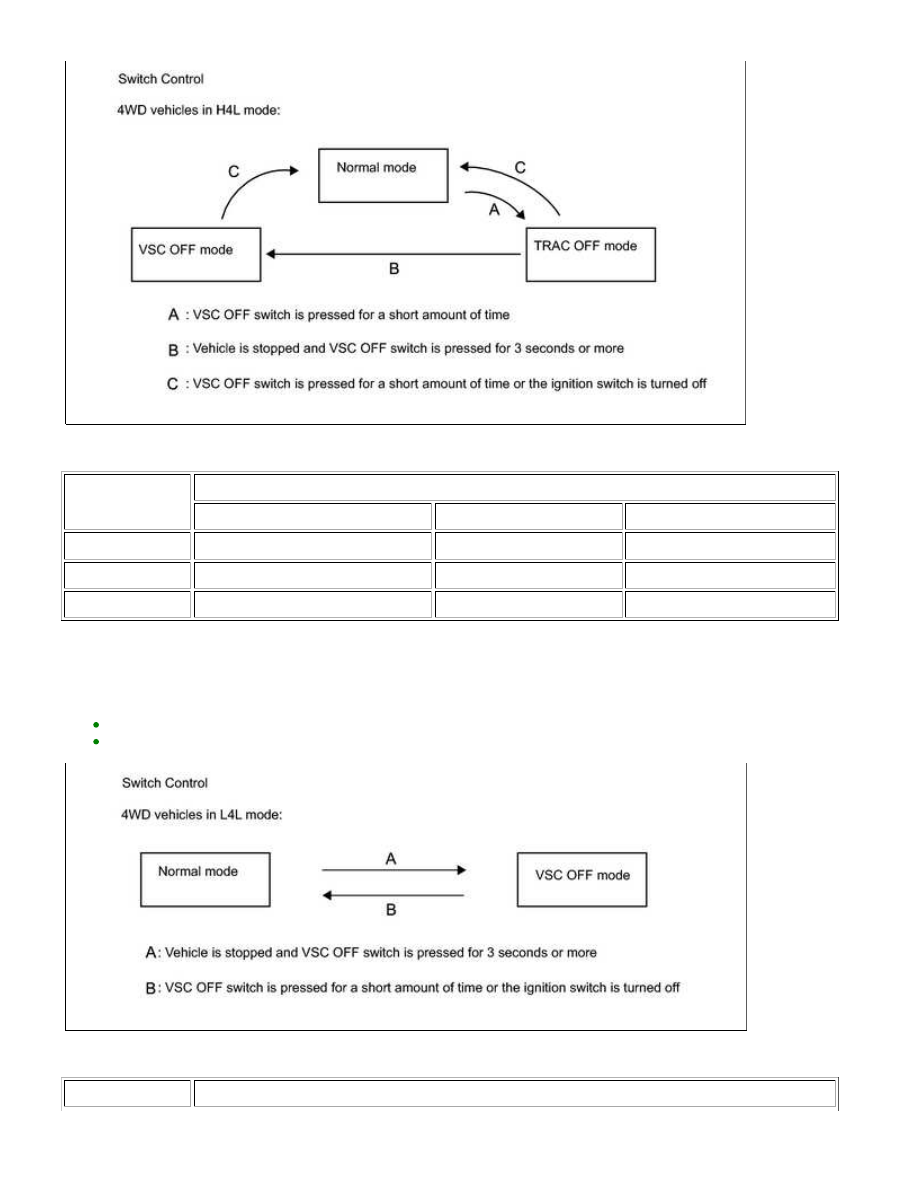

4WD vehicles in H4L mode

CONTROL MODE

INDICATOR LIGHT

TRAC OFF INDICATOR LIGHT*1

TRAC OFF INDICATOR*2

VSC OFF INDICATOR LIGHT

Normal mode

-

-

-

TRAC OFF mode

○

○

-

VSC OFF mode

○

○

○

*1: w/o Multi-information Display

*2: w/ Multi-information Display

HINT:

○: Illuminated
-: Not illuminated

4WD vehicles in L4L mode

CONTROL MODE

INDICATOR LIGHT

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

TRAC OFF INDICATOR LIGHT*1

TRAC OFF INDICATOR*2

VSC OFF INDICATOR LIGHT

Normal mode

-

-

○

VSC OFF mode

○

○

○

*1: w/o Multi-information Display

*2: w/ Multi-information Display

HINT:

○: Illuminated
-: Not illuminated

(2) Drive mode and each function

DRIVE MODE

VSC OFF SWITCH

BRAKE CONTROL

ABS EBD BA TRAC A-TRAC AUTO LSD VSC

2WD vehicles and 4WD vehicles in 2H mode

Normal mode

○

○

○

○

-

-

○

TRAC OFF mode

○

○

○

-

-

○

○

AUTO LSD mode

○

○

○

-

-

○

-

VSC OFF mode

○

○

○

-

-

-

-

4WD vehicles in H4L mode

Normal mode

○

○

○

-

○

-

○

TRAC OFF mode

○

○

○

-

-

-

○

VSC OFF mode

○

○

○

-

-

-

-

4WD vehicles in L4L mode

Normal mode

○

○

○

-

○

-

-

VSC OFF mode

○

○

○

-

-

-

-

HINT:

○: Operates
-: Does not operate

(e) TRAC (Traction Control) (for 2WD vehicles or 4WD vehicles in 2H mode)

The TRAC system helps prevent the drive wheels from slipping if the driver presses down on the

accelerator pedal excessively when starting off or accelerating on a slippery surface.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

(1) Operation description

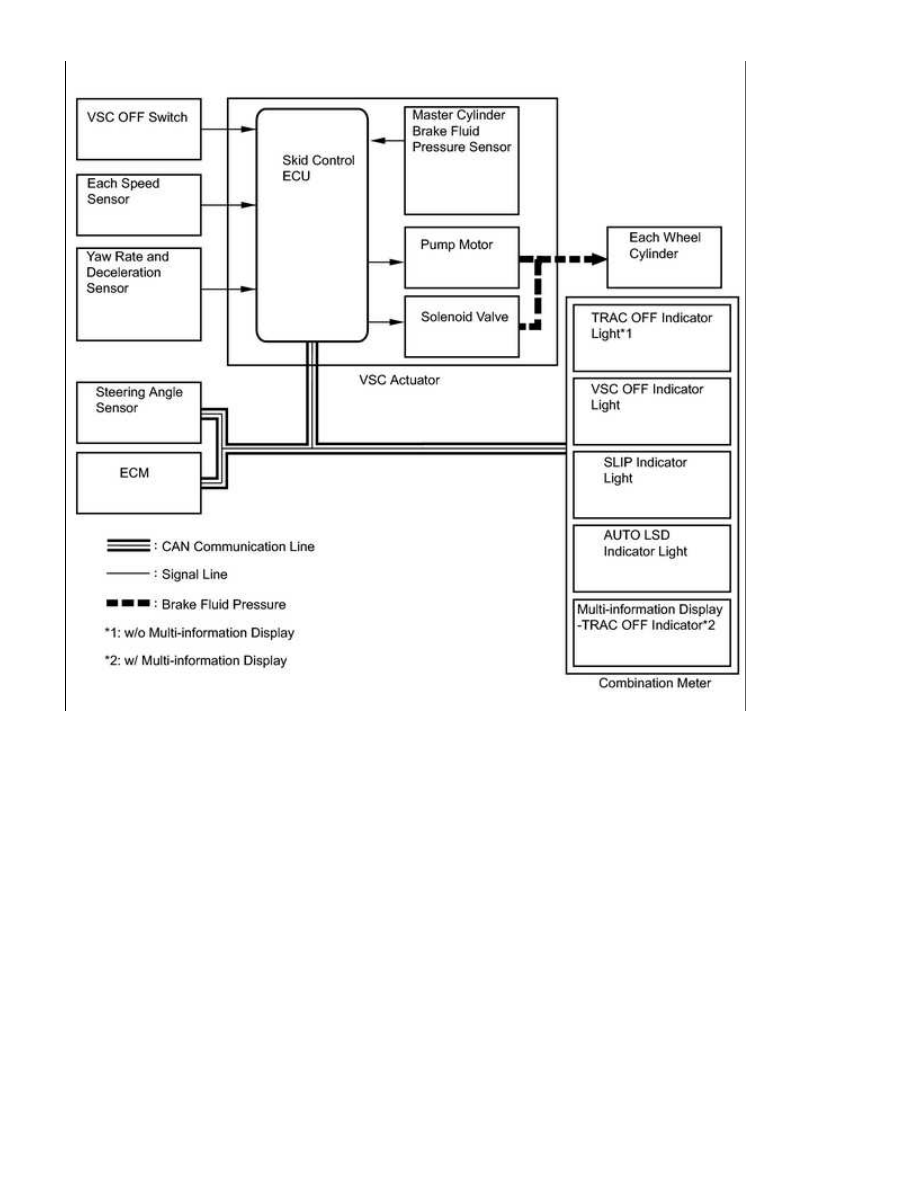

The skid control ECU detects the vehicle's slip condition by receiving signals from each speed sensor

and the ECM via CAN communication.

The skid control ECU controls engine torque with the ECM via CAN communication and brake fluid

pressure through the pump and solenoid valve. The SLIP indicator light blinks when the system is

operating. The SLIP indicator light comes on when the TRAC system malfunctions.

(f) VSC (Vehicle Stability Control)

The VSC system helps prevent the vehicle from slipping sideways when front or rear wheel skidding occurs

while cornering.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ...

(1) Operation description

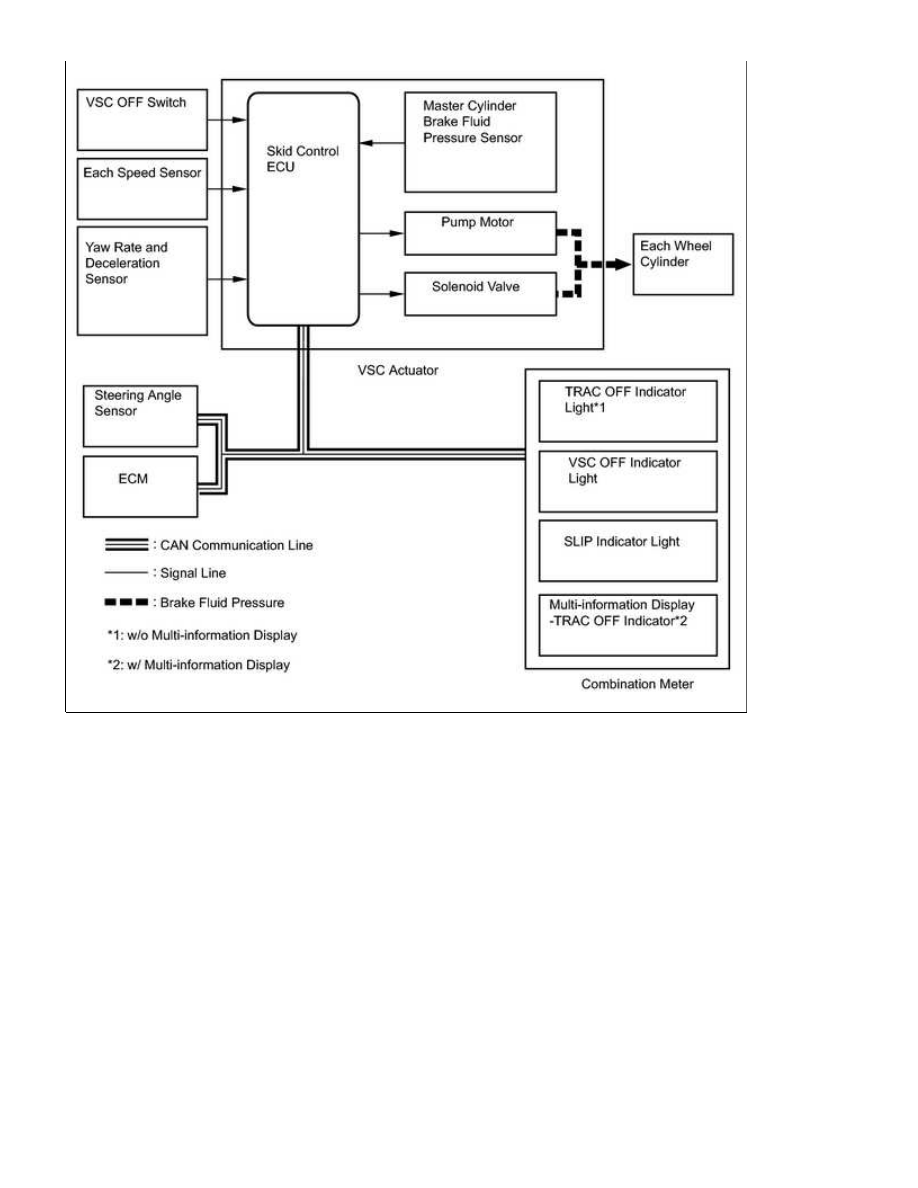

The skid control ECU determines the vehicle condition by receiving signals from the speed sensor, yaw

rate and deceleration sensor and steering angle sensor. The skid control ECU controls driving torque

with the ECM via CAN communication, and brake fluid pressure with the solenoid valve.

The SLIP indicator light blinks when the system is operating. When there is a malfunction in the VSC

system, the SLIP indicator light comes on.

The VSC OFF switch stops VSC operation.

(g) A-TRAC (Active Traction Control) (for 4WD)

During rugged off-road driving, this system controls the engine output and the brake fluid pressure that is

applied to the slipping wheel and distributes the drive force that would have been lost through the slippage

to the remaining wheels in order to achieve an LSD (Limited Slip Differential) effect.

HINT:

The A-TRAC system operates when the 4WD control switch is set to 4L or 4H.
