TERMINAL

NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

N2-5 (DOWN)

- N2-1 (E)

BR - W-B

Driver side door power

window AUTO DOWN

operation

Ignition switch ON, driver side door

glass fully closed → power window AUTO
DOWN operation → driver side door
glass fully open

11 to 14 V →

Below 1 V → 11

to 14 V

N2-12 (U) -

N2-1 (E)

V - W-B

Rear LH side door

power window UP

operation

Ignition switch ON, rear LH switch of

master switch OFF → UP

Below 1 V → 11

to 14 V

N2-15 (D) -

N2-1 (E)

B - W-B

Rear LH side door

power window DOWN

operation

Ignition switch ON, rear LH switch of

master switch OFF → DOWN

Below 1 V → 11

to 14 V

N2-10 (U) -

N2-1 (E)

BE - W-B

Rear RH side door

power window UP

operation

Ignition switch ON, rear RH switch of

master switch OFF → UP

Below 1 V → 11

to 14 V

N2-16 (D) -

N2-1 (E)

LG - W-B

Rear RH side door

power window DOWN

operation

Ignition switch ON, rear RH switch of

master switch OFF → DOWN

Below 1 V → 11

to 14 V

If the result is not as specified, the master switch may be malfunctioning.

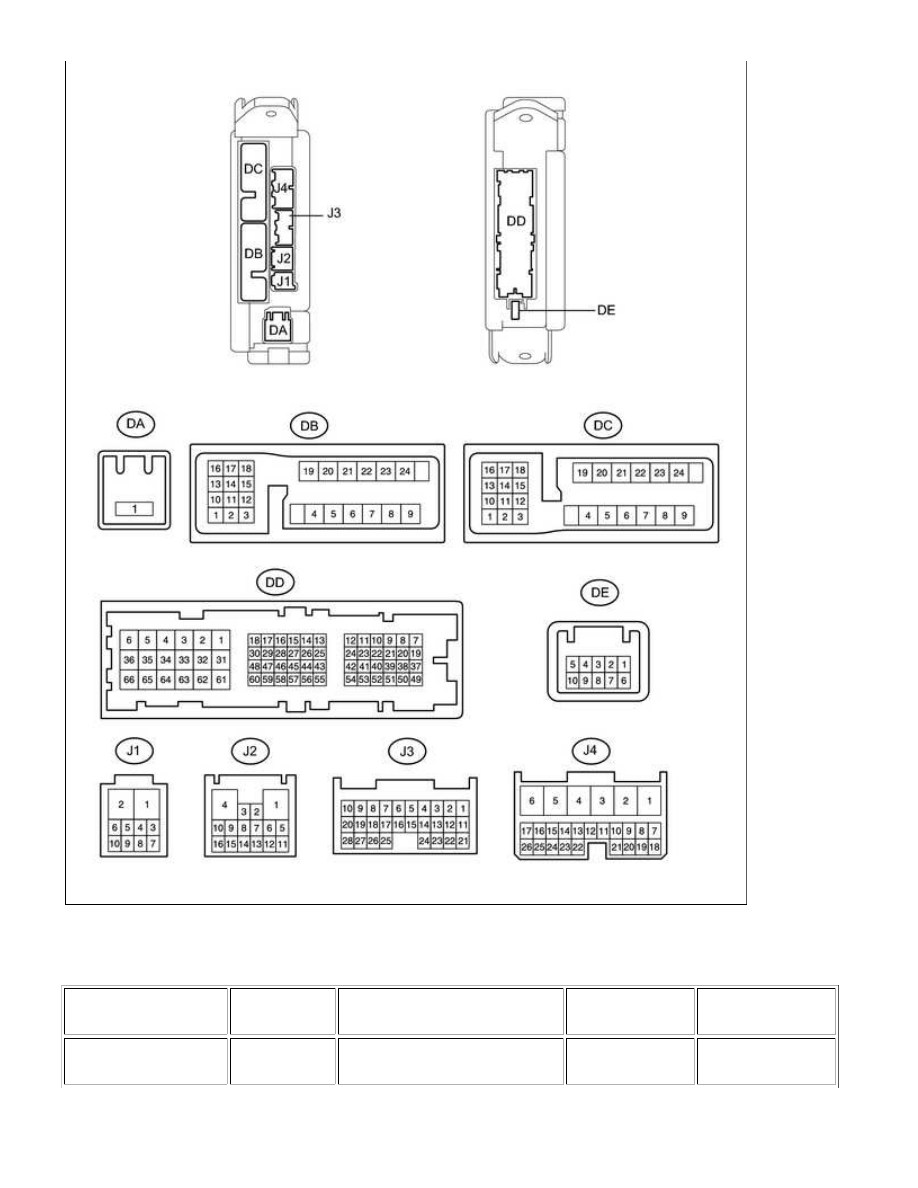

4. CHECK MAIN BODY ECU (DRIVER SIDE JUNCTION BLOCK)

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

(a) Disconnect the J3, J4, DA and DD ECU connectors.

(b) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

DA-1 (ACC) - Body

ground

B - Body

ground

ACC power supply

Always

11 to 14 V

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

DA-1 (IG) - Body

ground

B - Body

ground

IG power supply

Always

11 to 14 V

DB-21 (GND1) - Body

ground

B - Body

ground

Body ground

Always

Below 1 Ω

DB-21 (GND2) - Body

ground

B - Body

ground

Body ground

Always

Below 1 Ω

J4-24 (DCTY) - Body

ground

GR - Body

ground

Front door courtesy light switch

LH signal

Front door LH

open

Below 1 Ω

Front door LH

closed

10 kΩ or higher

J3-21 (PCTY) - Body

ground

W - Body

ground

Front door courtesy light switch

RH signal

Front door RH

open

Below 1 Ω

Front door RH

closed

10 kΩ or higher

If the result is not as specified, there may be a malfunction on the wire harness side.

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000003F5A00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function): DTC

CHECK / CLEAR; 2015 MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / (desired system) / Trouble Codes.

(e) Check for DTCs by following the directions on the Techstream screen.

HINT:

Refer to the Techstream operator's manual for further details.

2. CLEAR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / (desired system) / Trouble Codes.

(e) Clear the DTCs by following the directions on the Techstream screen.

HINT:

Refer to the Techstream operator's manual for further details.
