Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000304I00PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for CrewMax): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

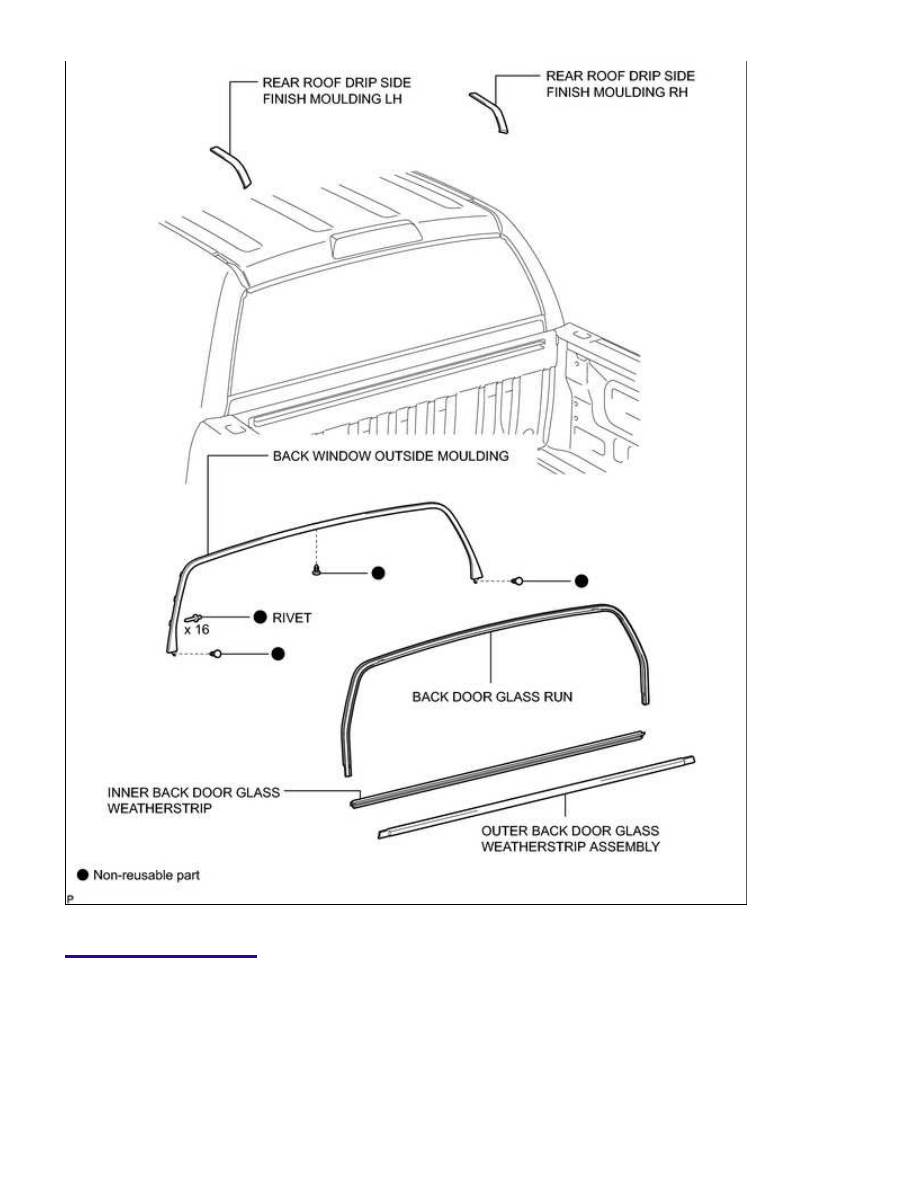

2. REMOVE REAR ROOF DRIP SIDE FINISH MOULDING LH

3. REMOVE REAR ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

4. REMOVE REAR SEAT ASSEMBLY LH

5. REMOVE REAR SEAT ASSEMBLY RH

6. REMOVE REAR DOOR SCUFF PLATE LH

7. REMOVE REAR DOOR SCUFF PLATE RH

8. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH

(a) Partially remove the rear door opening trim weatherstrip LH so that the lower quarter trim panel LH and

front quarter trim panel LH can be removed



.

9. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP RH

HINT:

Use the same procedures described for the LH side.

10. REMOVE FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY LH

11. REMOVE FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

12. REMOVE NO. 1 BOX SPEAKER ASSEMBLY

13. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

14. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

15. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

16. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY RH

17. REMOVE ASSIST GRIP SUB-ASSEMBLY

18. REMOVE NO. 1 ROOM LIGHT ASSEMBLY

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

19. TEMPORARILY REMOVE ROOF HEADLINING ASSEMBLY



so that the back window glass can be removed in a later step.

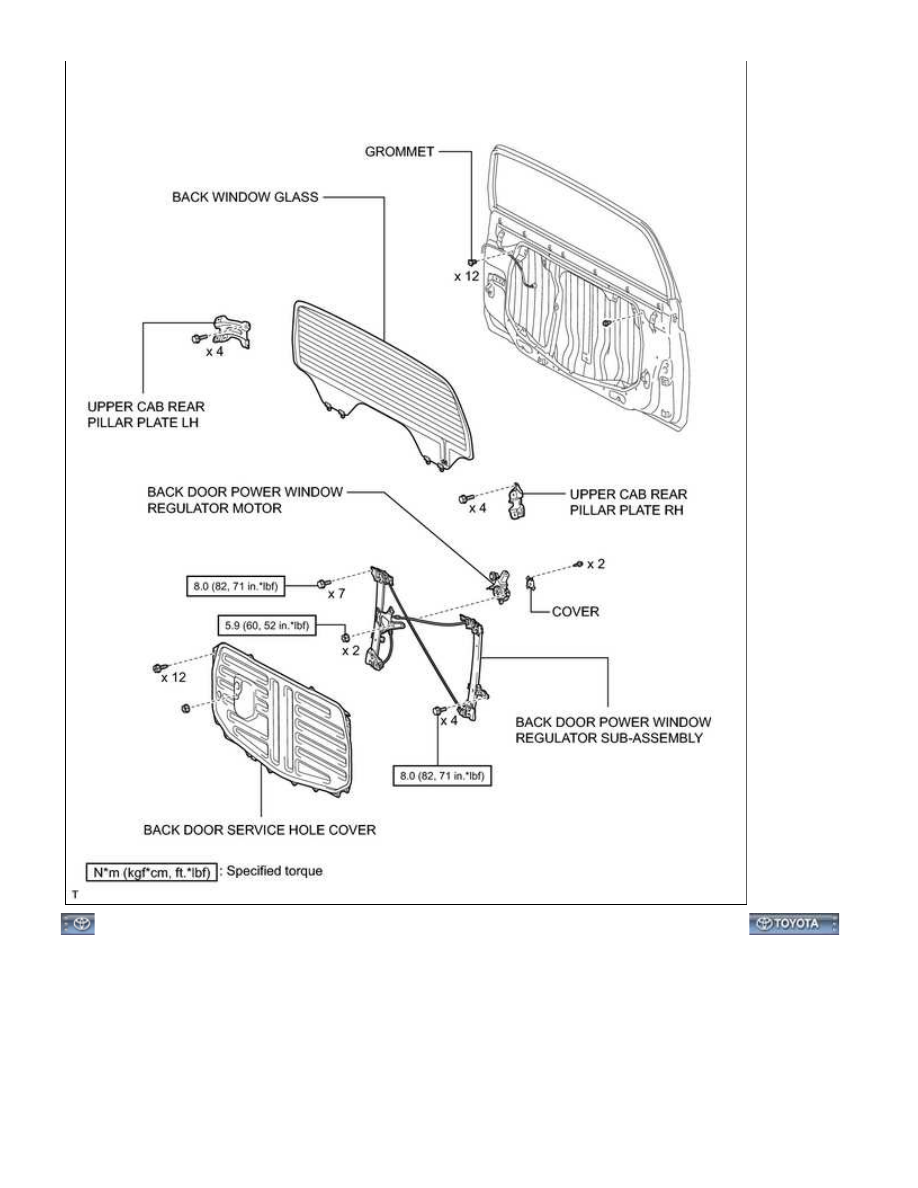

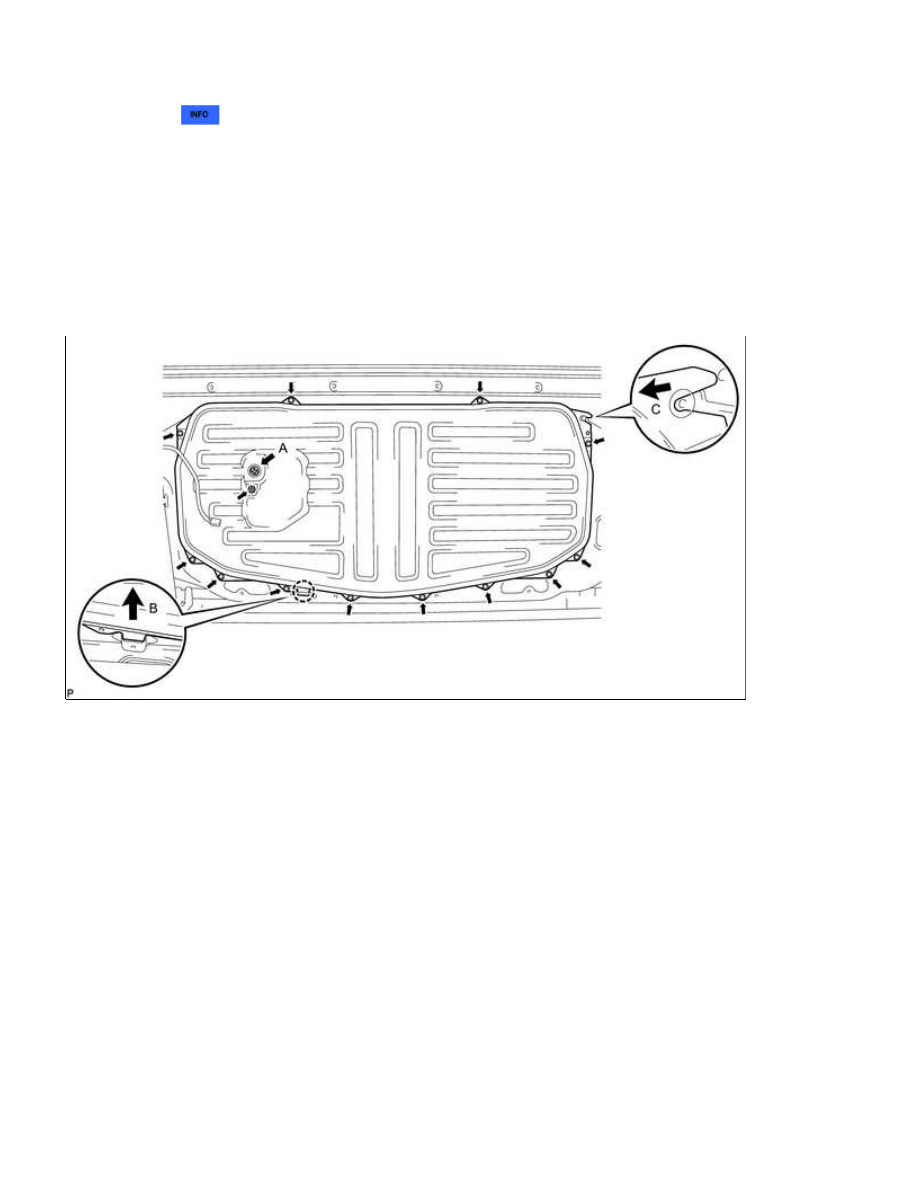

20. REMOVE BACK DOOR SERVICE HOLE COVER

(a) Remove the back window regulator connector labeled A.

(b) Remove the 12 bolts and nut.

(c) Lift the cover upwards to detach the claw labeled B. Then slide the cover to the left to disengage the

retainer labeled C and remove the cover.

NOTICE:

When the cover is removed, the cover may fall and become deformed.

21. REMOVE OUTER BACK DOOR GLASS WEATHERSTRIP ASSEMBLY

(a) Using a screwdriver, detach the 9 claws and remove the weatherstrip.

HINT:

Tape the screwdriver tip before use.
