Title: WINDSHIELD / WINDOWGLASS: BACK POWER WINDOW SWITCH: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

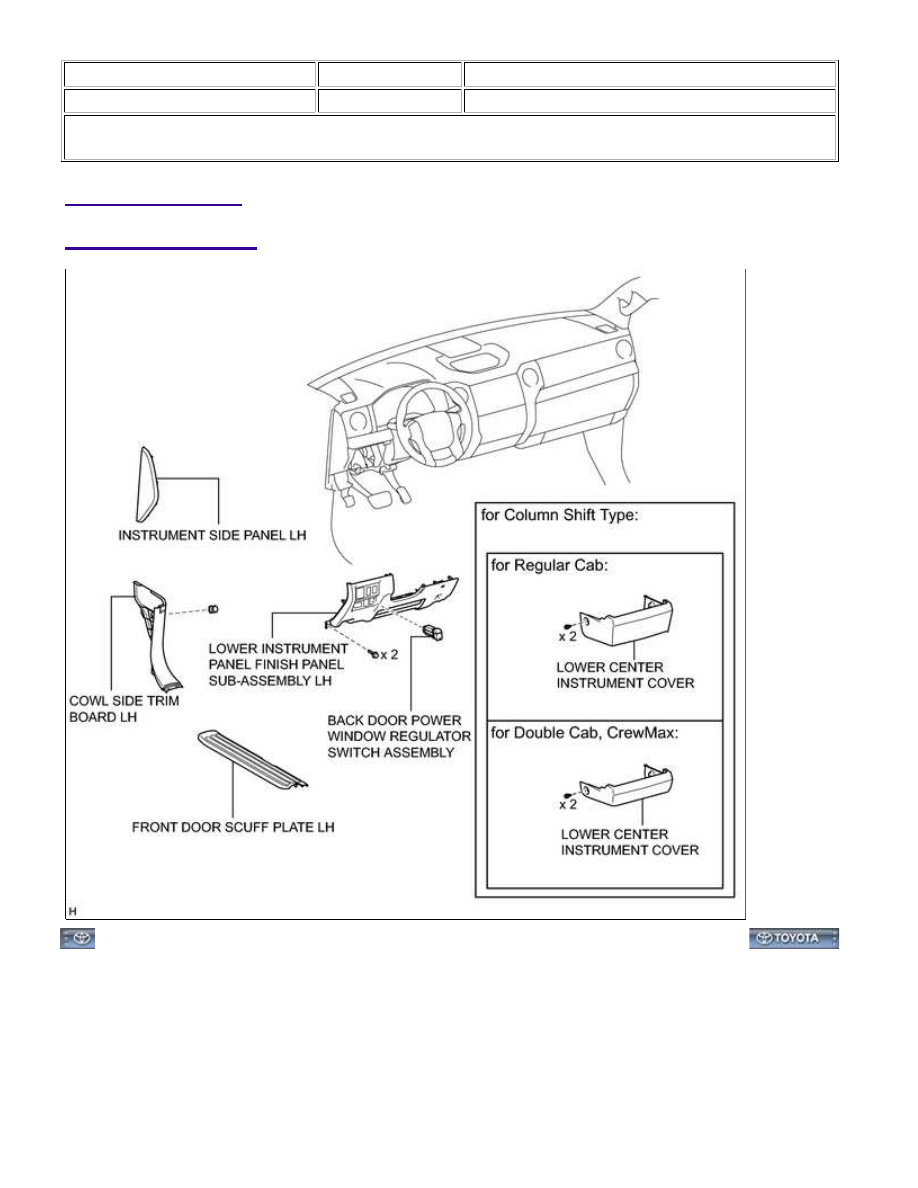

COMPONENTS

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: BACK POWER WINDOW SWI...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000W1L06WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: BACK POWER WINDOW SWITCH: REMOVAL; 2015 MY Tundra [08/2014

-        ]

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

2. REMOVE COWL SIDE TRIM BOARD LH

3. REMOVE INSTRUMENT SIDE PANEL LH

4. REMOVE LOWER CENTER INSTRUMENT COVER (for Column Shift Type)

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

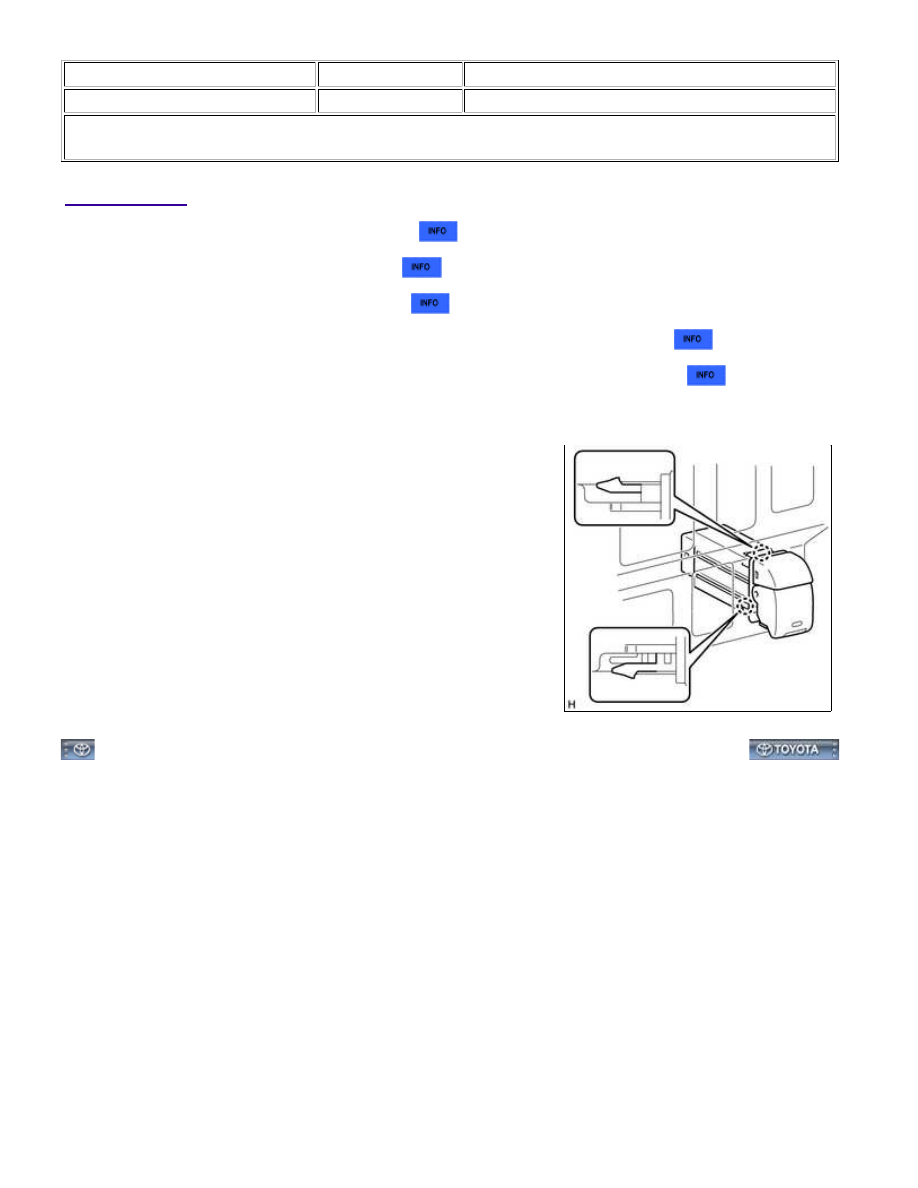

6. REMOVE BACK DOOR POWER WINDOW REGULATOR SWITCH ASSEMBLY

(a) Using a screwdriver, detach the 2 claws and remove the back

door power window regulator switch assembly.

WINDSHIELD / WINDOWGLASS: BACK POWER WINDOW SWI...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001DHF06SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: BACK POWER WINDOW SWITCH: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

1. INSPECT BACK DOOR POWER WINDOW REGULATOR

SWITCH ASSEMBLY

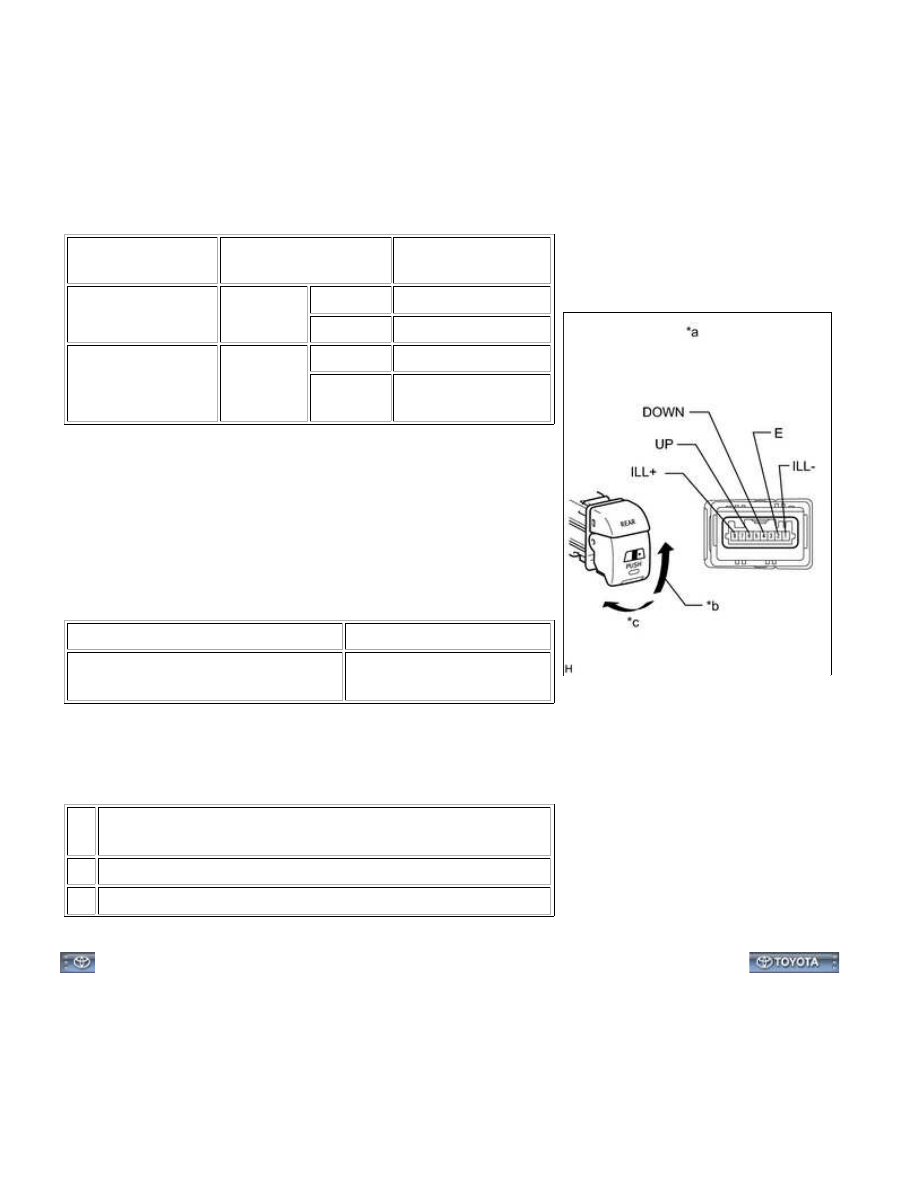

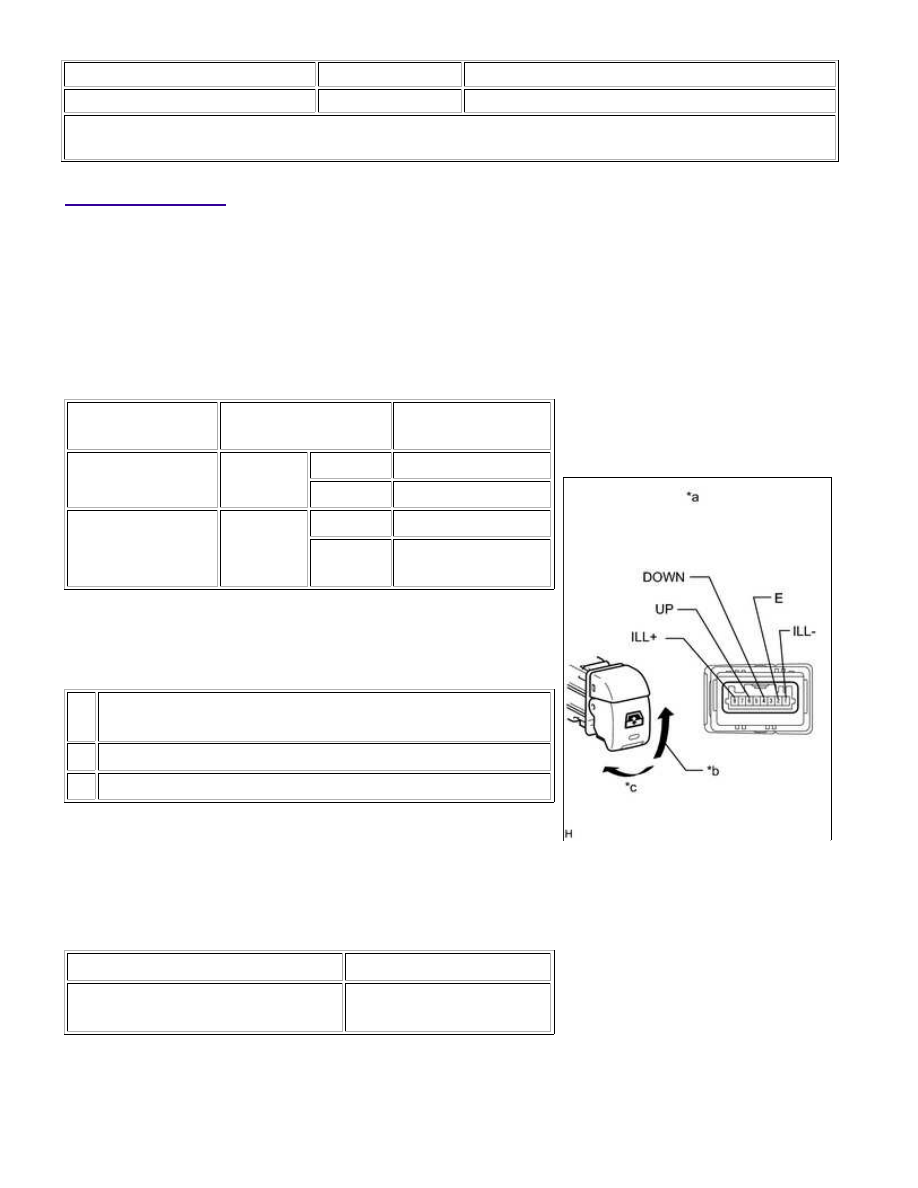

(a) Check the resistance.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

6 (UP) - 2 (E)

Pull (Close)

Pulled

Below 1 Ω

Not pulled

10 kΩ or higher

4 (DOWN) - 2 (E)

Push

(Open)

Pushed

Below 1 Ω

Not

pushed

10 kΩ or higher

If the result is not as specified, replace the back door power

window regulator switch assembly.

Text in Illustration

*a

Component without harness connected

(Back Door Power Window Regulator Switch Assembly)

*b Pull (Close)

*c Push (Open)

(b) Check that the LED illuminates.

(1) Apply battery voltage to the back door power window

regulator switch assembly and check that the LED

illuminates.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 8 (ILL+)
Battery negative (-) → 1 (ILL-)

LED illuminates

If the result is not as specified, replace the back door power

window regulator switch assembly.

WINDSHIELD / WINDOWGLASS: BACK POWER WINDOW SWI...

2. INSPECT BACK DOOR POWER WINDOW REGULATOR

SWITCH ASSEMBLY (for Power Slide Type)

(a) Check the resistance.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

6 (UP) - 2 (E)

Pull (Close)

Pulled

Below 1 Ω

Not pulled

10 kΩ or higher

4 (DOWN) - 2 (E)

Push

(Open)

Pushed

Below 1 Ω

Not

pushed

10 kΩ or higher

If the result is not as specified, replace the back door power

window regulator switch assembly.

(b) Check that the LED illuminates.

(1) Apply battery voltage to the back door power window

regulator switch assembly and check that the LED

illuminates.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 8 (ILL+)
Battery negative (-) → 1 (ILL-)

LED illuminates

If the result is not as specified, replace the back door power

window regulator switch assembly.

Text in Illustration

*a

Component without harness connected

(Back Door Power Window Regulator Switch Assembly)

*b Pull (Close)

*c Push (Open)
