INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (HEADLIGHT DIMMER SWITCH)

(a) Operate the Techstream according to the display and select the "Data List".

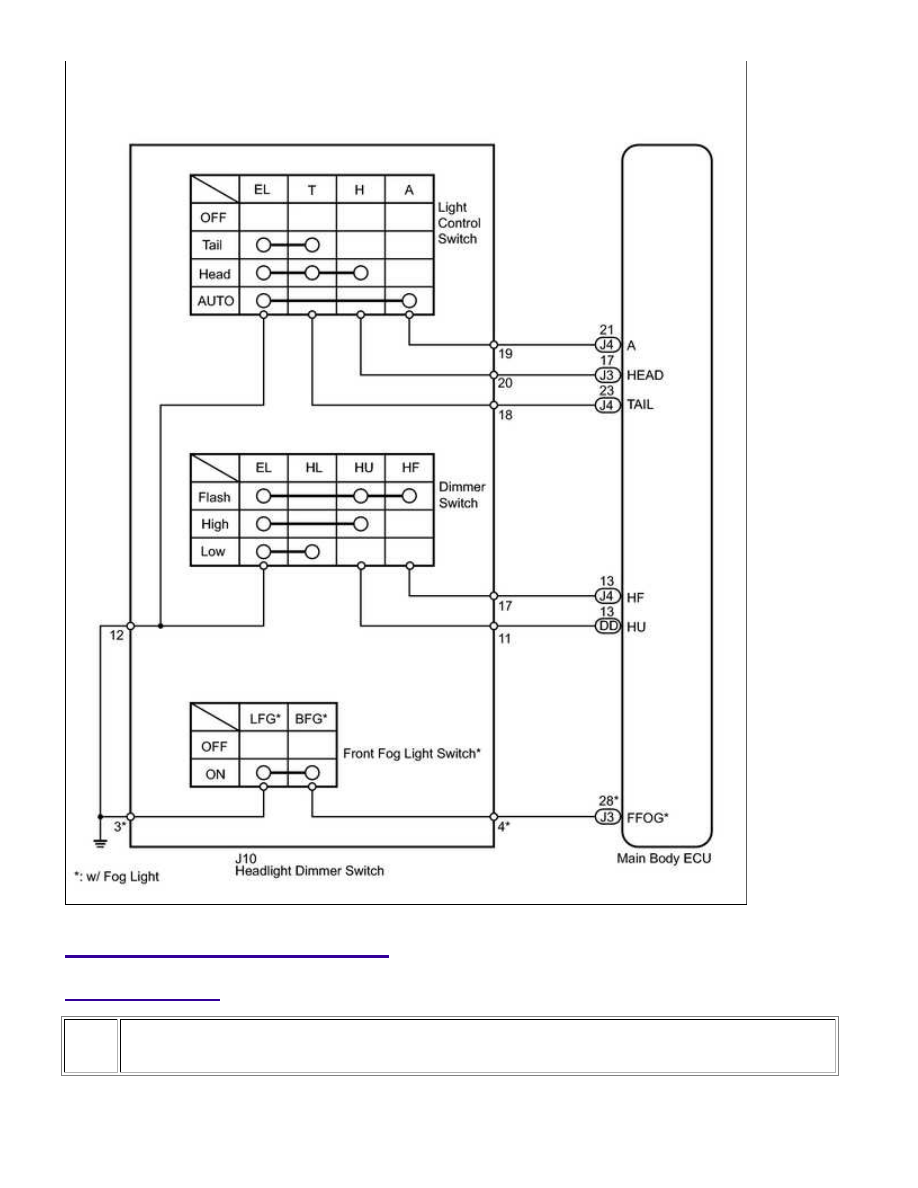

LIGHTING: LIGHTING SYSTEM: Light Control Switch Circuit; 201...

Main Body

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Dimmer SW

Dimmer switch signal / ON or OFF

ON: Dimmer switch on

OFF: Dimmer switch off

-

Passing Light SW

Passing light switch signal / ON or OFF

ON: Passing light switch on

OFF: Passing light switch off

-

Front Fog Light SW*

Front fog light switch signal / ON or

OFF

ON: Front fog light switch on

OFF: Front fog light switch

off

-

Auto Light SW

Auto light switch signal / ON or OFF

ON: Auto light switch on

OFF: Auto light switch off

-

Head Light SW

(Head)

Headlight switch signal / ON or OFF

ON: Headlight switch on

OFF: Headlight switch off

-

Head Light SW (Tail) Taillight switch signal / ON or OFF

ON: Taillight switch on

OFF: Taillight switch off

-

*: w/ Fog Light

OK:

When combination light switch operation is performed, the result will be the same as above.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

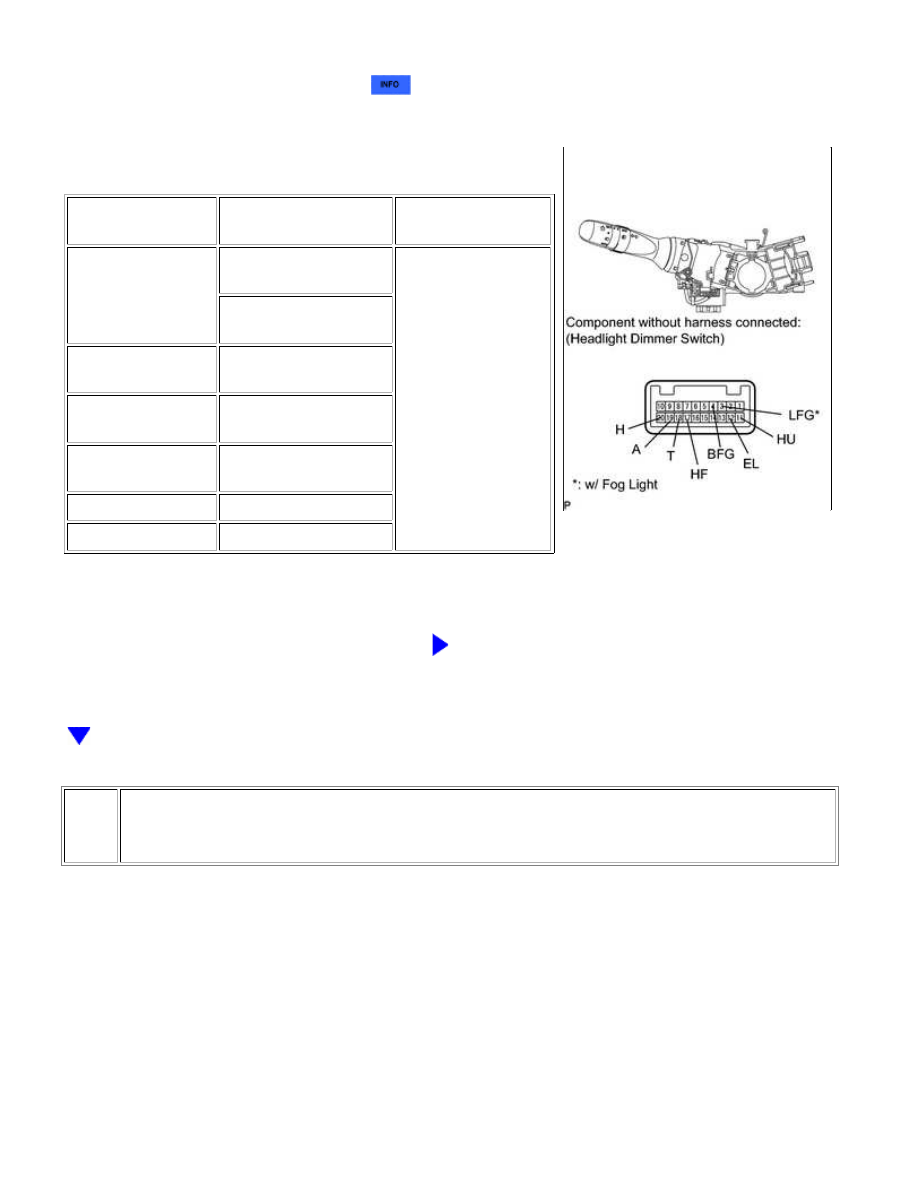

INSPECT HEADLIGHT DIMMER SWITCH ASSEMBLY

LIGHTING: LIGHTING SYSTEM: Light Control Switch Circuit; 201...

OK

(a) Remove the headlight dimmer switch



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

18 (T) - 12 (EL)

Light control switch

TAIL

Below 1 Ω

Light control switch

HEAD

20 (H) - 12 (EL)

Light control switch

HEAD

19 (A) - 12 (EL)

Light control switch

AUTO

4 (BFG) - 3 (LFG)*

Front fog light switch

ON*

17 (HF) - 12 (EL)

Dimmer switch High

11 (HU) - 12 (EL)

Dimmer switch Low

*: w/ Fog Light

NG

REPLACE HEADLIGHT DIMMER SWITCH ASSEMBLY

3.

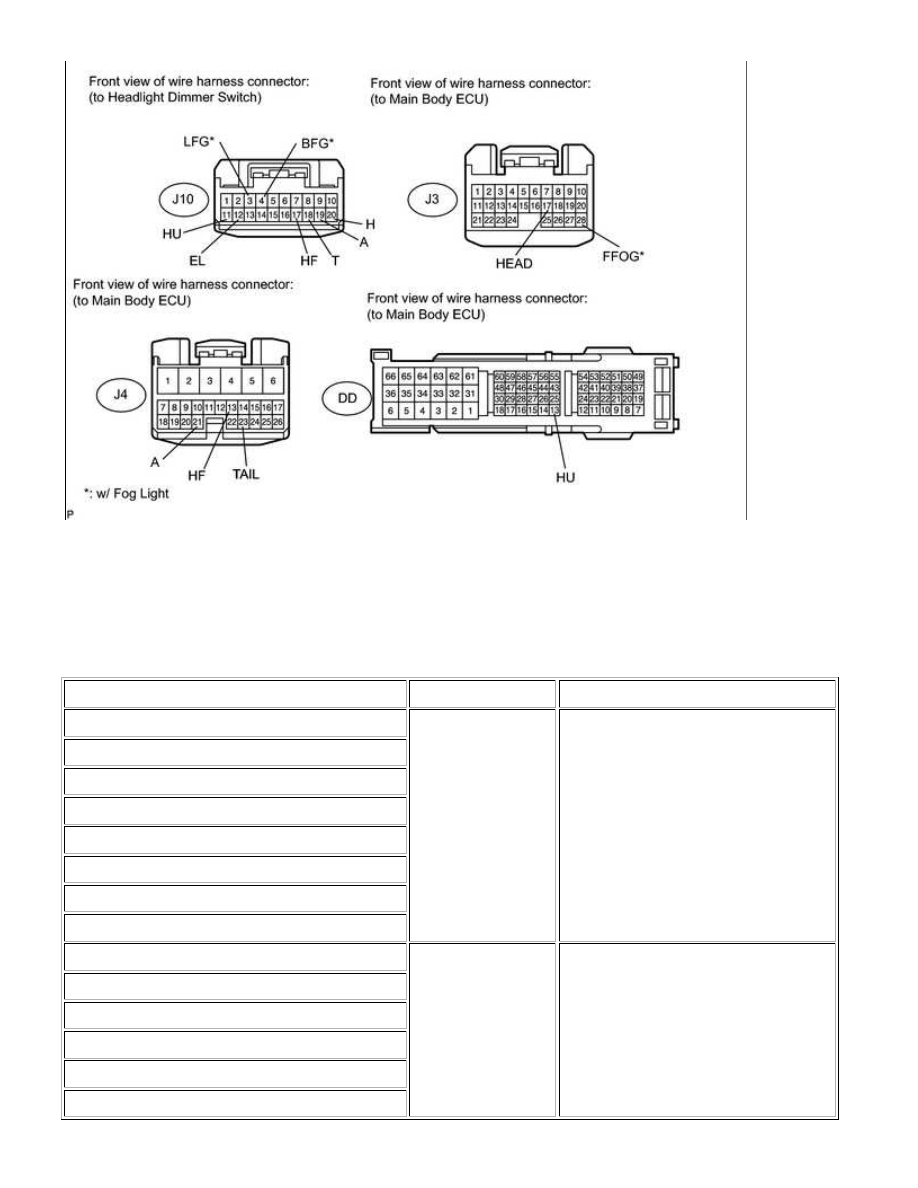

CHECK HARNESS AND CONNECTOR (HEADLIGHT DIMMER SWITCH - MAIN BODY ECU
AND BODY GROUND)

LIGHTING: LIGHTING SYSTEM: Light Control Switch Circuit; 201...

(a) Disconnect the J10 switch connector.

(b) Disconnect the J3, J4 and DD ECU connectors.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J10-4 (BFG) - J3-28 (FFOG)*

Always

Below 1 Ω

J10-19 (A) - J4-21 (A)

J10-20 (H) - J3-17 (HEAD)

J10-18 (T) - J4-23 (TAIL)

J10-17 (HF) - J4-13 (HF)

J10-11 (HU) - DD-13 (HU)

J10-12 (EL) - Body ground

J10-3 (LFG) - Body ground*

J10-4 (BFG) - Body ground

Always

10 kΩ or higher

J10-19 (A) - Body ground

J10-20 (H) - Body ground

J10-18 (T) - Body ground

J10-17 (HF) - Body ground

J10-11 (HU) - Body ground
