(b) for RH:

(1) Disconnect the M6 light connector.

(2) Disconnect the J29 relay connector.

(3) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M6-4 (TRNR) - J29-8 (LR)

Always

Below 1 Ω

M6-3 (GND) - Body ground

M6-4 (TRNR) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

LIGHTING: LIGHTING SYSTEM: Turn Signal Light Circuit; 2015 M...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZNJ02BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: Hazard Warning Switch Circuit; 2015 MY Tundra [08/2014 -        ]

Hazard Warning Switch Circuit

DESCRIPTION

The turn signal flasher receives a hazard warning signal switch information signal, and illuminates the turn signal

lights.

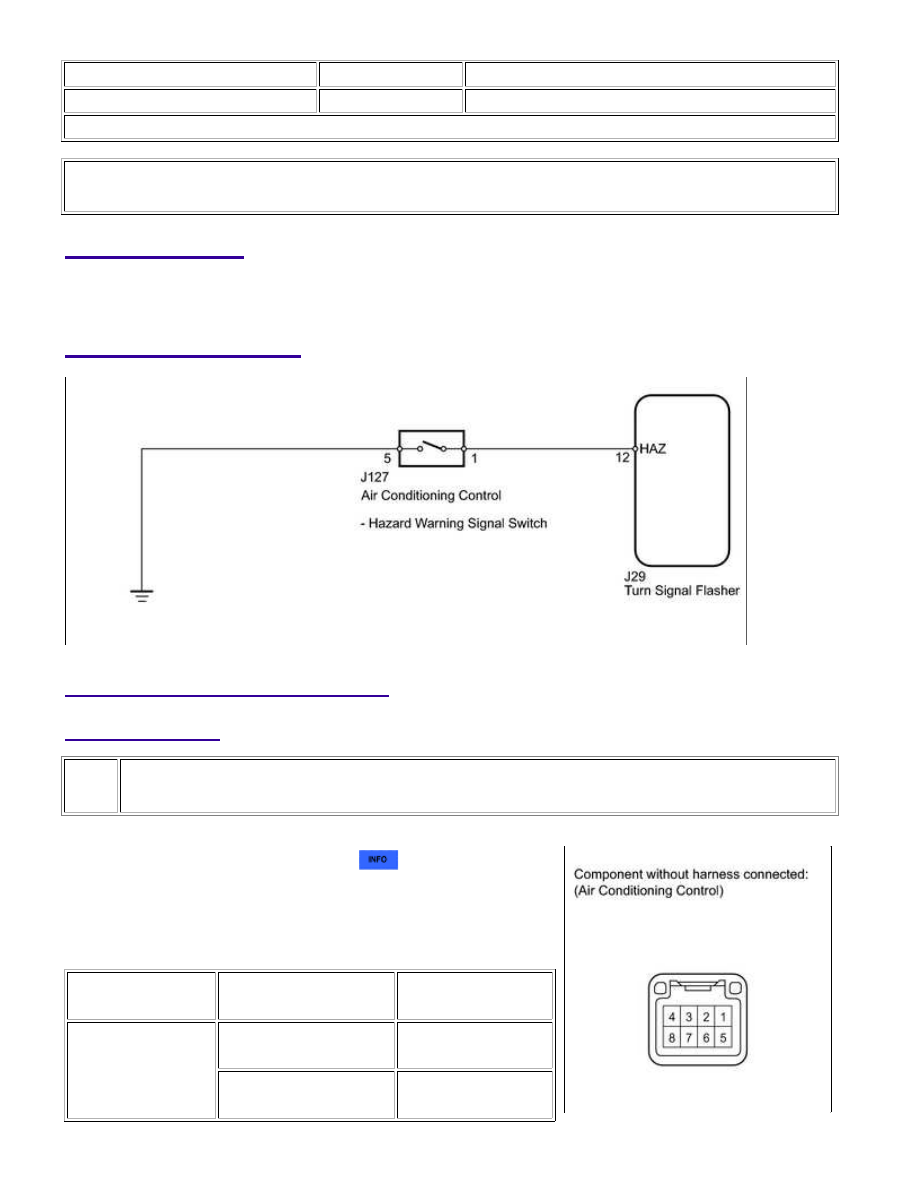

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT AIR CONDITIONING CONTROL ASSEMBLY

(a) Remove the air conditioning control



.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

1 - 5

Hazard warning switch

ON

Below 1 Ω

Hazard warning switch

OFF

10 kΩ or higher

LIGHTING: LIGHTING SYSTEM: Hazard Warning Switch Circuit; 20...

OK

NG

REPLACE AIR CONDITIONING CONTROL

ASSEMBLY

2.

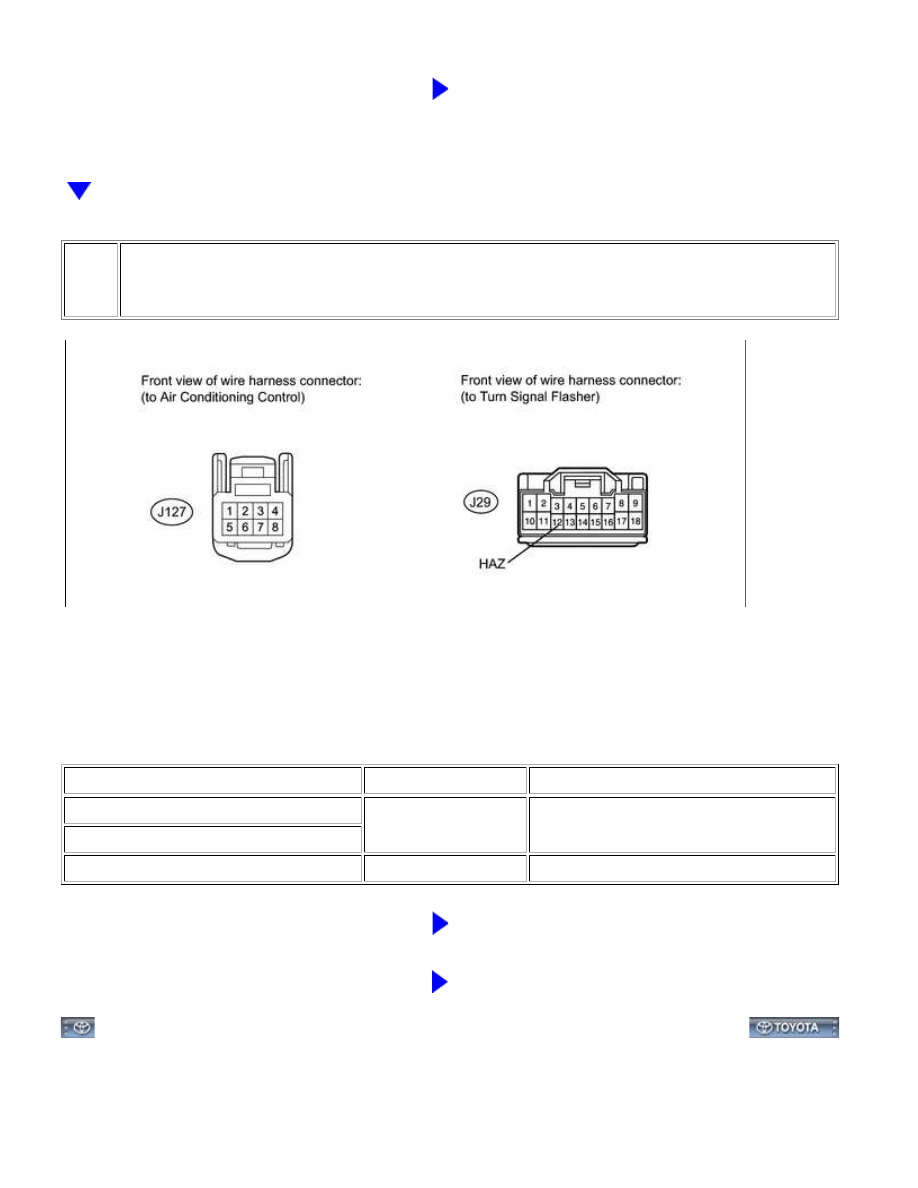

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING CONTROL ASSEMBLY - TURN
SIGNAL FLASHER AND BODY GROUND)

(a) Disconnect the J127 switch connector.

(b) Disconnect the J29 relay connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J127-1 - J29-12 (HAZ)

Always

Below 1 Ω

J127-1 - Body ground

J127-5 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

LIGHTING: LIGHTING SYSTEM: Hazard Warning Switch Circuit; 20...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002WKW01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: Taillight Circuit; 2015 MY Tundra [08/2014 -        ]

Taillight Circuit

DESCRIPTION

The main body ECU receives a light control switch information signal from the headlight dimmer switch, and

illuminates the taillights.

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

Inspect the bulbs for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (TAILLIGHT)

(a) Operate the Techstream according to the steps on the display and select "Active Test".

Main Body
