TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Passing Light

SW

Passing light switch signal / ON or OFF

ON: Passing light switch

on

OFF: Passing light switch

off

-

Front Fog Light

SW*

Front fog light switch signal / ON or OFF

ON: Front fog light switch

on

OFF: Front fog light

switch off

-

Auto Light SW

Auto light switch signal / ON or OFF

ON: Auto light switch on

OFF: Auto light switch off

-

Head Light SW

(Head)

Headlight switch signal / ON or OFF

ON: Headlight switch on

OFF: Headlight switch off

-

Head Light SW

(Tail)

Taillight switch signal / ON or OFF

ON: Taillight switch on

OFF: Taillight switch off

-

Illumination

Rate Info

Illumination rate / min.: 0, max.: 99.99

Actual illumination rate is

displayed

-

Interior Light

Control

ON: The system not

operated

OFF: The system

operated

Customized value

displayed

Lighting Time

15s: 15 seconds

7.5s: 7.5 seconds

30s: 30 seconds

Customized value

displayed

*: w/ Fog Light

2. ACTIVE TEST

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Active Test.

(e) According to the display on Techstream, perform the "Active Test".

Main Body

TESTER DISPLAY

TEST PART

CONTROL

RANGE

DIAGNOSTIC NOTE

Hazard

Hazard light

ON or OFF

-

LIGHTING: LIGHTING SYSTEM: DATA LIST / ACTIVE TEST; 201...

TESTER DISPLAY

TEST PART

CONTROL

RANGE

DIAGNOSTIC NOTE

Daytime Running Light*1

Daytime running

light

ON or OFF

-

Illuminated Entry System

Illumination

ON or OFF

-

Cargo Light

Cargo light

ON or OFF

Cargo light switch is DOOR or

on

Taillight Relay

Taillight

ON or OFF

-

Headlight

Headlight

ON or OFF

-

Head Light Hi

Headlight (High)

ON or OFF

-

Front Fog Light Relay*2

Front fog light

ON or OFF

-

Relay for Interior Light Auto Cut

Function

DOME relay

ON or OFF

-

*1: w/ Daytime Running Light

*2: w/ Fog Light

LIGHTING: LIGHTING SYSTEM: DATA LIST / ACTIVE TEST; 201...

Last Modified: 9-16-2014

6.6 S

Doc ID: RM000002WP201AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: DIAGNOSTIC TROUBLE CODE CHART; 2015 MY Tundra [08/2014 -        ]

DIAGNOSTIC TROUBLE CODE CHART

HINT:

If a trouble code is displayed during the DTC check, inspect the trouble areas listed for that code. For

DTC CODE

DETECTION ITEM

SEE PAGE

B1244

Light Sensor Circuit Malfunction

LIGHTING: LIGHTING SYSTEM: DIAGNOSTIC TROUBLE CODE...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002WP3019X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: B1244; Light Sensor Circuit Malfunction; 2015 MY Tundra [08/2014 -

       ]

DTC

B1244

Light Sensor Circuit Malfunction

DESCRIPTION

DTC DETECTION CONDITION

TROUBLE AREA

B1244

When either condition below is met:

Automatic light control sensor

Harness or connector

Main body ECU

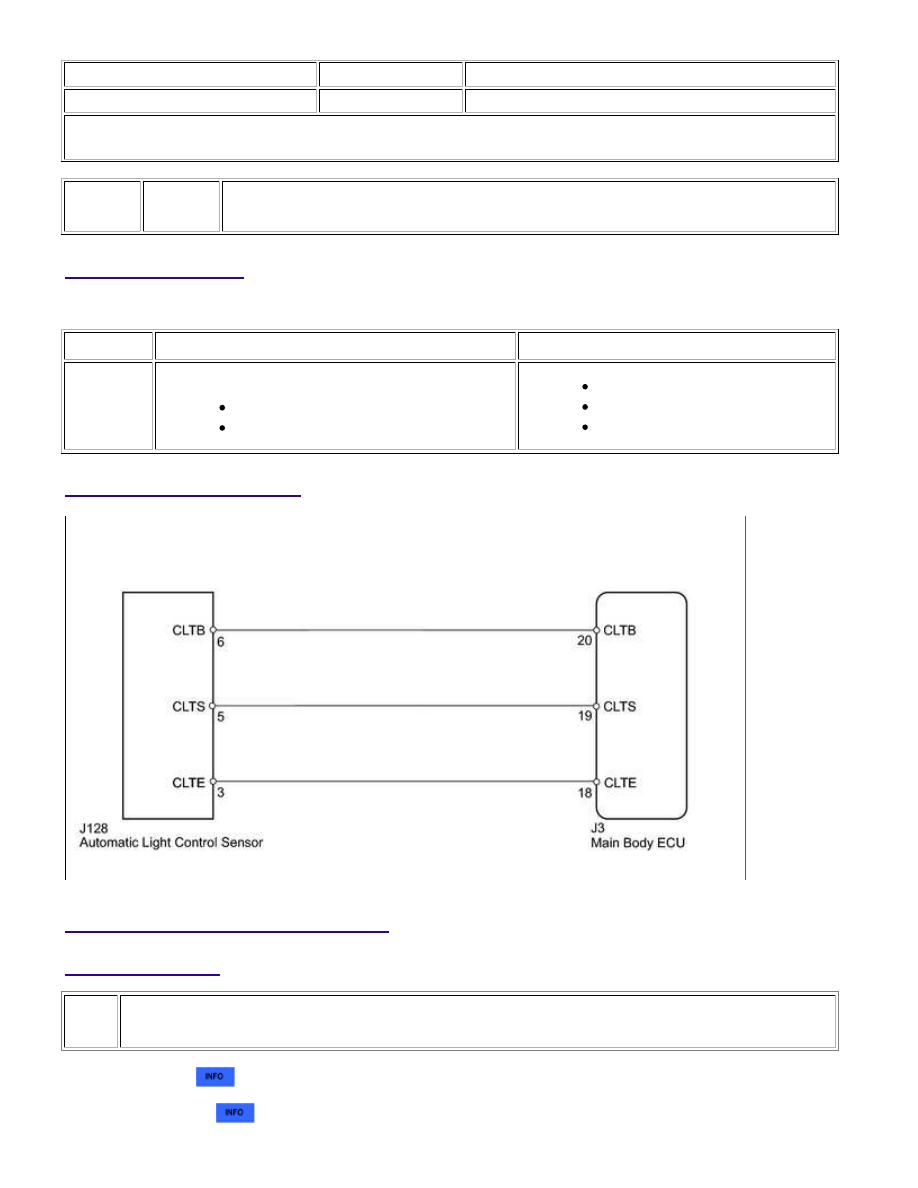

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Recheck for DTC



.

LIGHTING: LIGHTING SYSTEM: B1244; Light Sensor Circuit Malfun...
