SYMPTOM

SUSPECTED AREA

SEE

PAGE

Cargo light circuit

Harness or connector

Main body ECU

Room light does not operate

Room light

Harness or connector

Transfer control switch illumination does not operate (for 4WD)

PANEL fuse

Transfer control switch

Harness or connector

Steering pad switch illumination does not operate

PANEL fuse

Steering pad switch

Harness or connector

Room light switch illumination does not operate

PANEL fuse

Room light switch

Harness or connector

Cargo light switch illumination does not operate

PANEL fuse

Cargo light switch

Harness or connector

Traction control switch illumination does not operate

PANEL fuse

Traction control switch

Harness or connector

Transmission control switch illumination does not operate

PANEL fuse

Transmission control switch (for

Column Shift Type)

Transmission control switch (for

Floor Shift Type)

Harness or connector

Air conditioning control illumination does not operate

TURN-HAZ fuse

Air Conditioning control

Harness or connector

Warning canceling switch illumination does not operate (w/ Blind

Spot Monitor System)

PANEL fuse

Warning Canceling switch

Harness or connector

Back sonar or clearance sonar switch illumination does not

PANEL fuse

LIGHTING: LIGHTING SYSTEM: PROBLEM SYMPTOMS TABLE;...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

operate (w/ Intuitive Parking Assist System)

Back sonar or clearance sonar

switch

Harness or connector

Pattern select switch illumination does not operate

PANEL fuse

Pattern select switch

-

Harness or connector

Outer mirror light does not operate (for Standard)

TAIL fuse

Outer mirror light

Main body ECU

Harness or connector

Battery saving control system

SYMPTOM

SUSPECTED AREA

SEE PAGE

Battery saving function (interior light auto cut function) does not operate

DOME relay

Main body ECU

Harness or connector

LIGHTING: LIGHTING SYSTEM: PROBLEM SYMPTOMS TABLE;...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002WKN017X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -        ]

TERMINALS OF ECU

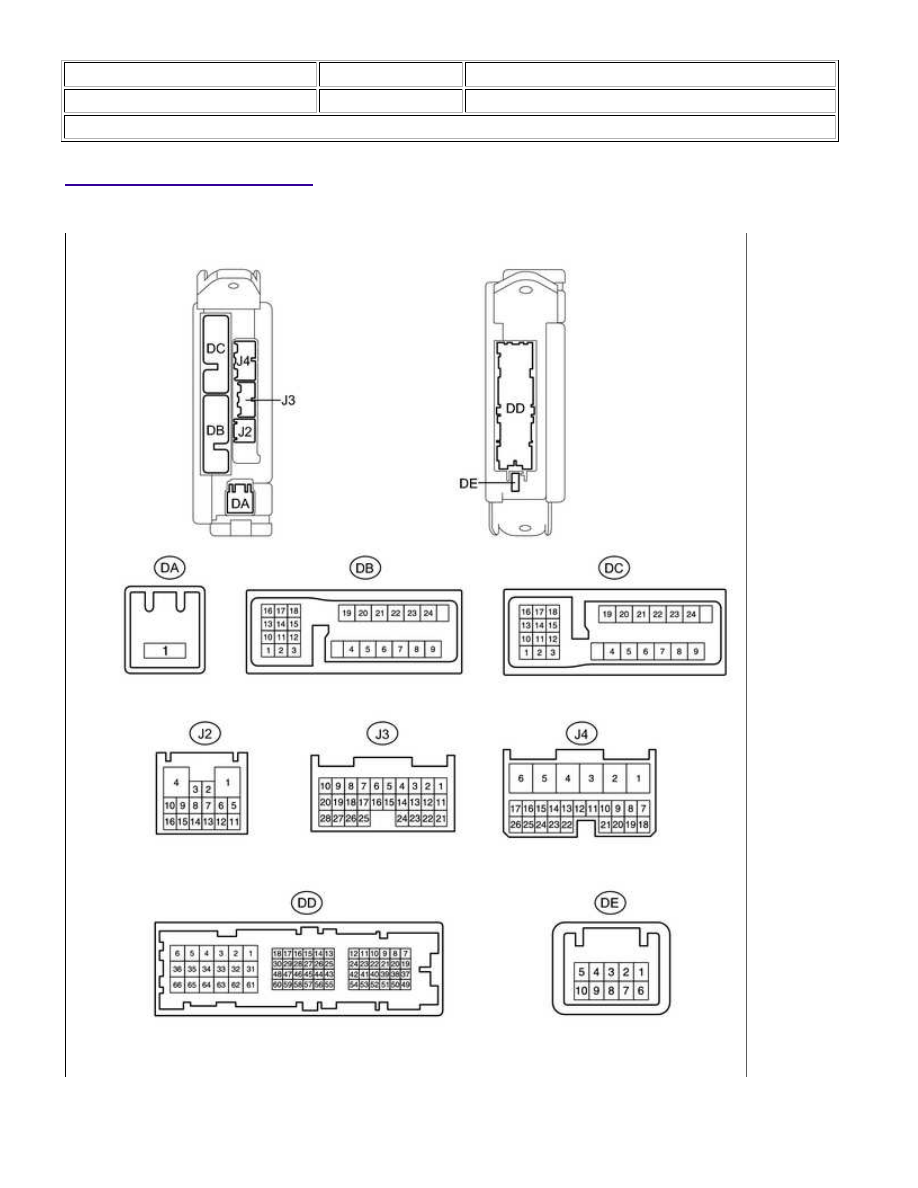

1. CHECK MAIN BODY ECU (DRIVER SIDE JUNCTION BLOCK)

(a) Disconnect the J3, J4, DA, DB and DC ECU connectors.

LIGHTING: LIGHTING SYSTEM: TERMINALS OF ECU; 2015 MY ...

(b) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

DB-13 (BECU) -

Body ground

GR - Body

ground

BECU power supply

Always

11 to 14 V

DA-1 (ACC) -

Body ground

B - Body

ground

ACC power supply

Always

11 to 14 V

DA-1 (IG) - Body

ground

B - Body

ground

IG power supply

Always

11 to 14 V

DA-1 (TRLY) -

Body ground

B - Body

ground

Taillight power supply

Always

11 to 14 V

DB-21 (GND1) -

Body ground

B - Body

ground

Body ground

Always

Below 1 Ω

DB-21 (GND2) -

Body ground

B - Body

ground

Body ground

Always

Below 1 Ω

J4-24 (DCTY) -

Body ground

GR - Body

ground

Front door courtesy light

switch LH signal

Front door LH open

Below 1 Ω

J4-24 (DCTY) -

Body ground

GR - Body

ground

Front door courtesy light

switch LH signal

Front door LH closed

10 kΩ or higher

J3-3 (DOMR) -

Body ground

P - Body

ground

Battery saving control

(interior light auto cut

function) signal

Battery saving control (interior

light auto cut function)

operating

11 to 14 V

J3-3 (DOMR) -

Body ground

P - Body

ground

Battery saving control

(interior light auto cut

function) signal

Battery saving control (interior

light auto cut function) not

operating

Below 1 Ω

J3-15 (DOMR) -

Body ground

B - Body

ground

Battery saving control

(interior light auto cut

function) signal

Battery saving control (interior

light auto cut function)

operating

11 to 14 V

J3-15 (DOMR) -

Body ground

B - Body

ground

Battery saving control

(interior light auto cut

function) signal

Battery saving control (interior

light auto cut function) not

operating

Below 1 Ω

J3-21 (PCTY) -

Body ground

W - Body

ground

Front door courtesy light

switch RH signal

Front door RH open

Below 1 Ω

J3-21 (PCTY) -

Body ground

W - Body

ground

Front door courtesy light

switch RH signal

Front door RH closed

10 kΩ or higher

DC-2 (LCTY) -

Body ground

B - Body

ground

Rear door courtesy light

switch LH signal

Rear door LH open

Below 1 Ω

DC-2 (LCTY) -

Body ground

B - Body

ground

Rear door courtesy light

switch LH signal

Rear door LH closed

10 kΩ or higher

J3-25 (RRCY) -

Body ground

L - Body

ground

Rear door courtesy light

switch RH signal

Rear door RH open

Below 1 Ω

J3-25 (RRCY) -

Body ground

L - Body

ground

Rear door courtesy light

switch RH signal

Rear door RH closed

10 kΩ or higher
