Toyota Tundra (2015 year). Manual - part 2073

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5G03BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

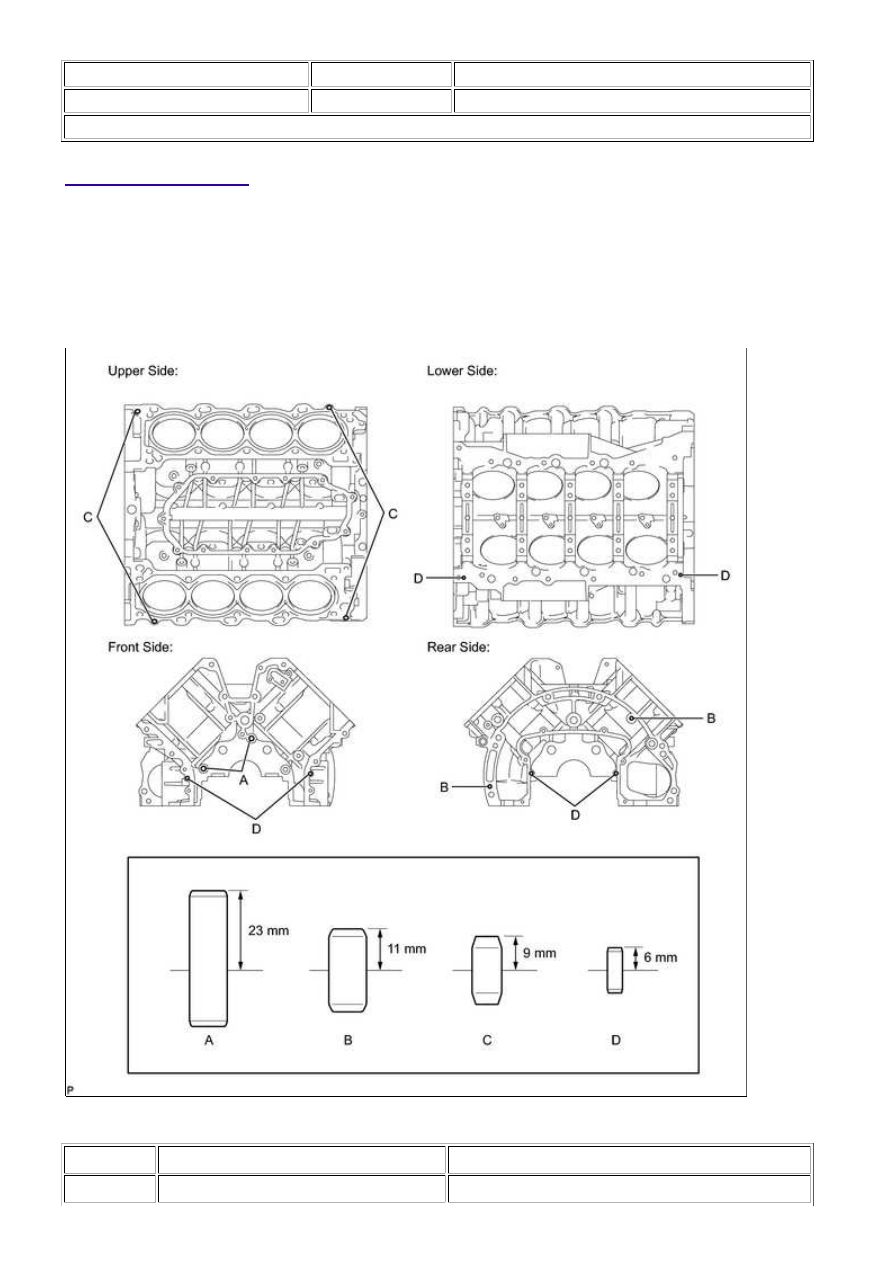

1. REPLACE STRAIGHT PIN

NOTICE:

It is not necessary to remove the straight pin unless it is being replaced.

(a) Remove the straight pins.

(b) Using a plastic-faced hammer, tap in new straight pins to the cylinder block.

Standard protrusion:

ITEM

PIN DIAMETER

SPECIFIED CONDITION

Pin A

10 mm (0.394 in.)

23 mm (0.906 in.)

3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: REPLACE...

ITEM

PIN DIAMETER

SPECIFIED CONDITION

Pin B

10 mm (0.394 in.)

11 mm (0.433 in.)

Pin C

8 mm (0.315 in.)

9 mm (0.354 in.)

Pin D

4 mm (0.157 in.)

6 mm (0.236 in.)

3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: REPLACE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5K03BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

HINT:

Perform "Inspection After Repairs" after replacing the piston or piston ring



.

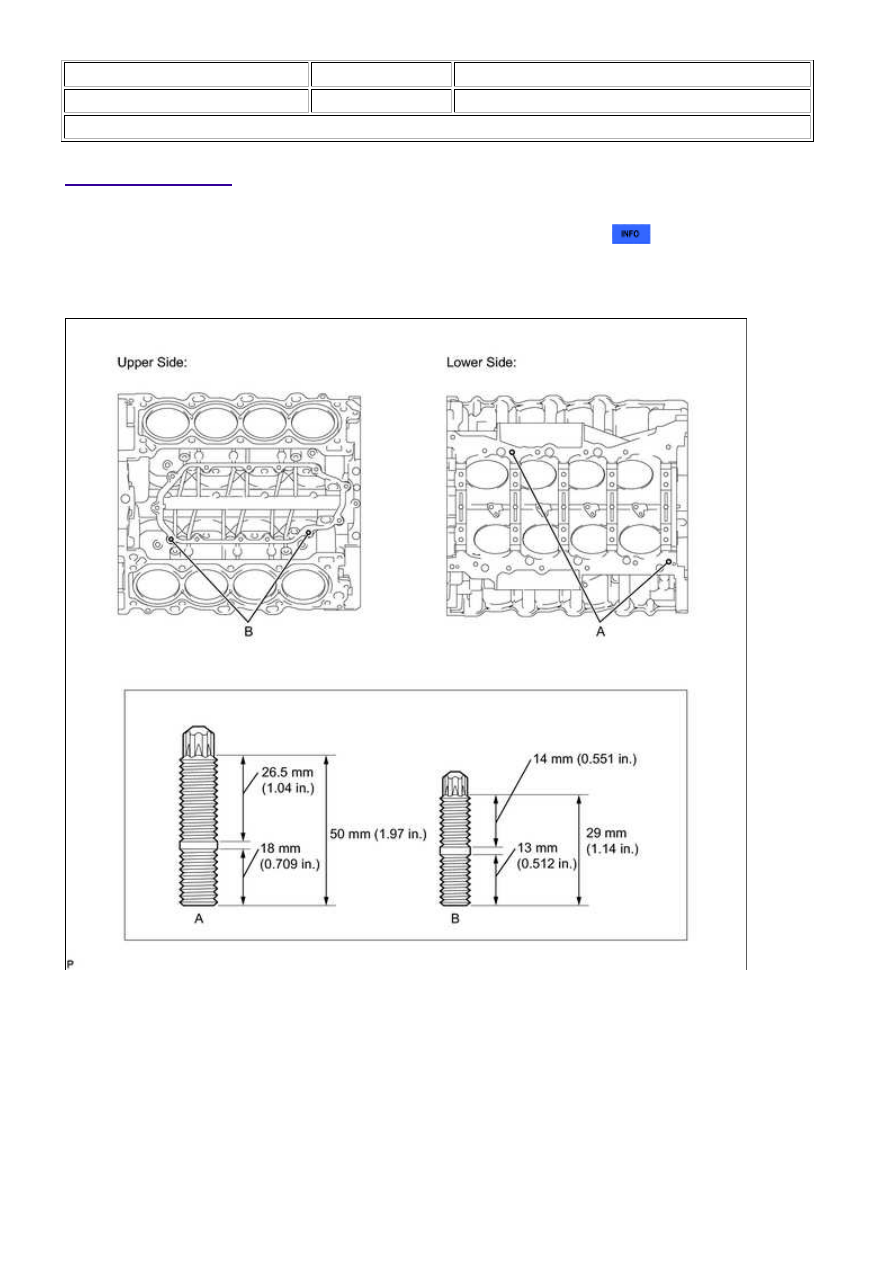

1. INSTALL STUD BOLT

(a) Using an E8 "TORX" socket wrench, install the stud bolts.

Torque:

for stud bolt A -

20 N·m {204 kgf·cm, 15ft·lbf}

for stud bolt B -

9.0 N·m {92 kgf·cm, 80in·lbf}

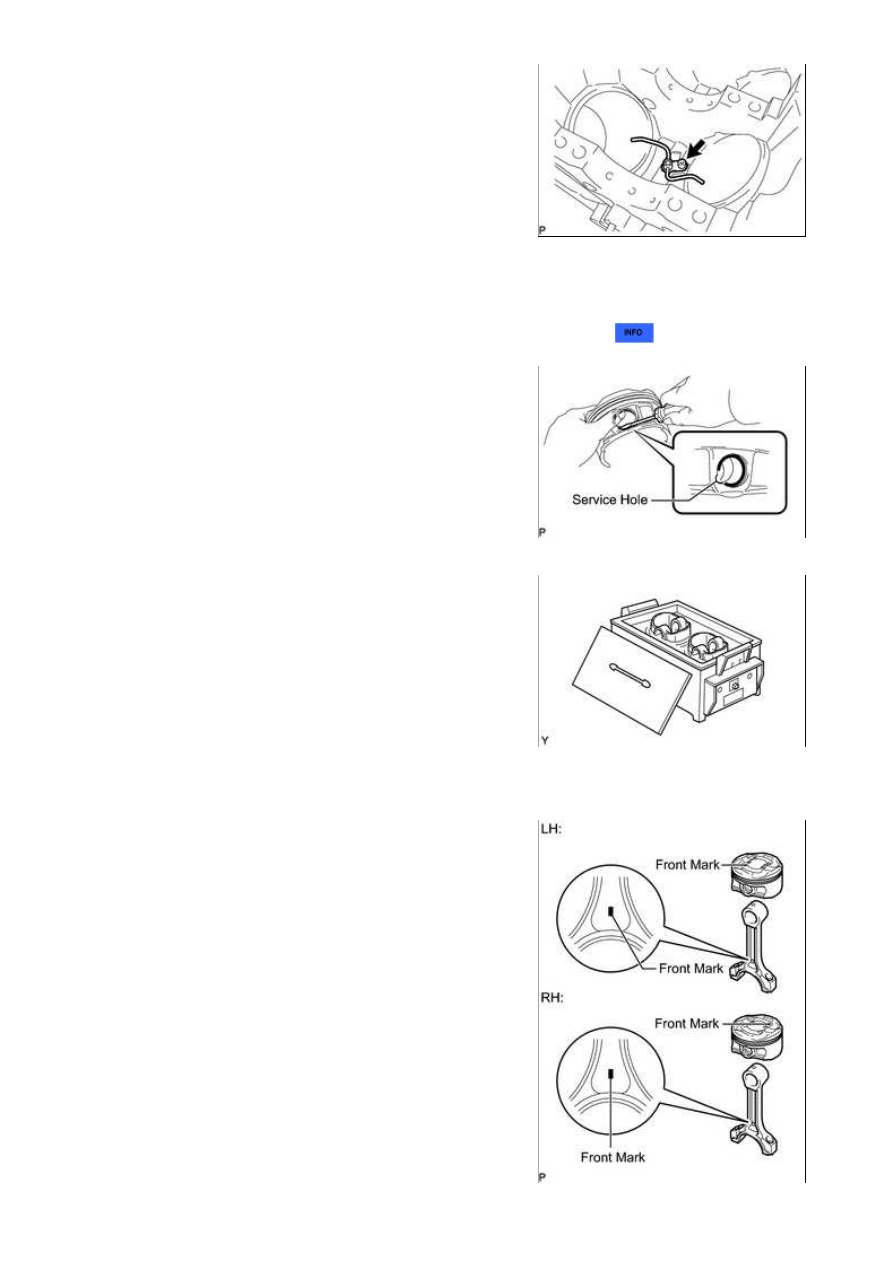

2. INSTALL NO. 1 OIL NOZZLE SUB-ASSEMBLY

3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: REASSEMB...

(a) Using a 5 mm hexagon wrench, install the 4 oil nozzles with

the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

3. INSTALL PISTON WITH PIN SUB-ASSEMBLY

HINT:

Perform "Inspection After Repairs" after replacing the piston sub-assembly



.

(a) Using a small screwdriver, install a new snap ring at one end

(b) Gradually heat the piston to approximately 80°C (176°F).

(c) Coat the piston pin and connecting rod with engine oil.

your thumb until the piston pin contacts the snap ring.

NOTICE:

For the LH side, perform the assembly so that the front

The piston and pin are a matched set.

3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: REASSEMB...
