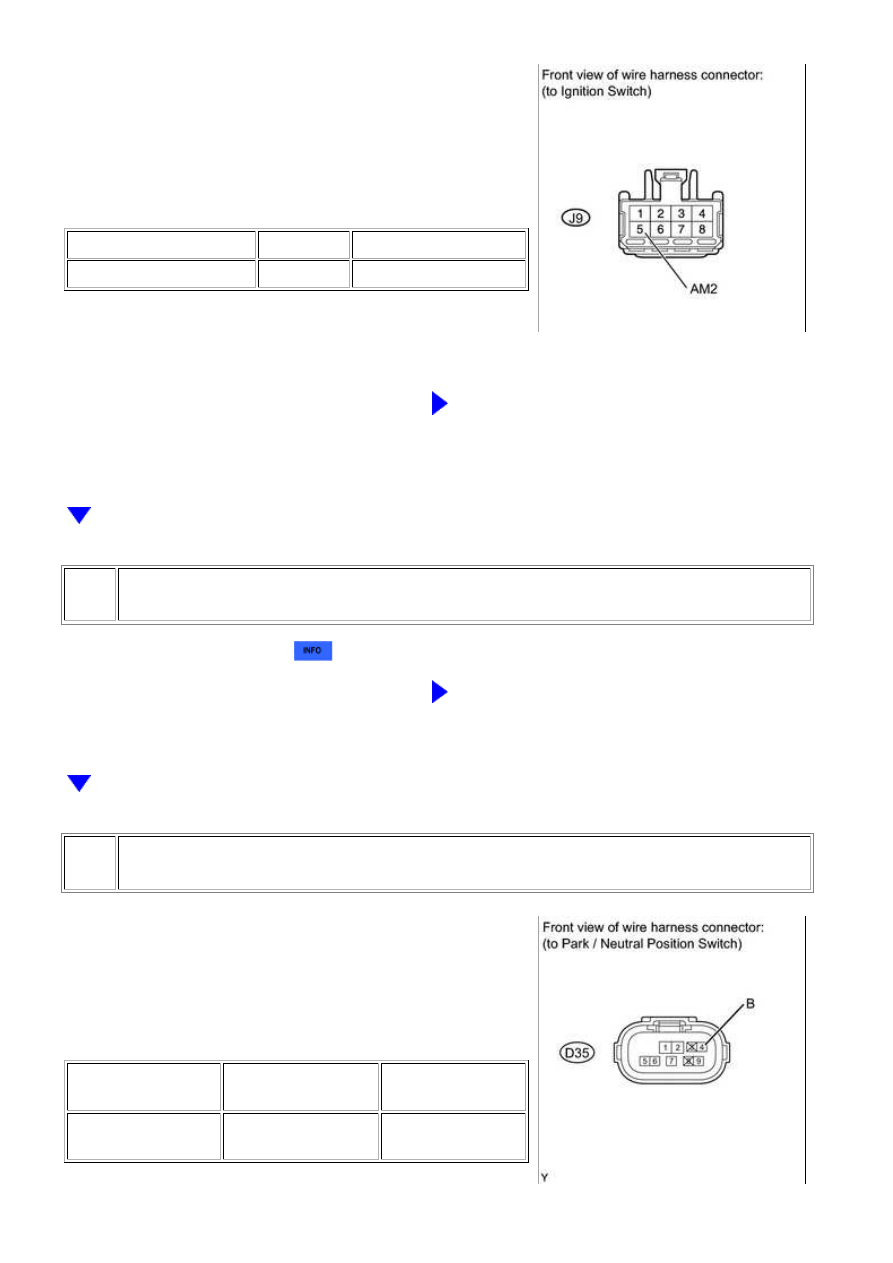

(a) Disconnect the J9 ignition switch connector.

(b) Measure the voltage according to the value(s) in the

table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J9-5 (AM2) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(IGNITION SWITCH - BATTERY POSITIVE

TERMINAL)

8.

INSPECT IGNITION SWITCH

(a) Inspect the ignition switch



.

NG

REPLACE IGNITION SWITCH

9.

INSPECT PARK / NEUTRAL POSITION SWITCH (POWER SOURCE)

(a) Disconnect the D35 PNP switch connector.

(b) Measure the voltage according to the value(s) in the

table below.

Standard voltage:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

D35-4 (B) - Body

ground

While cranking the

engine

11 to 14 V

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Hold...

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(PNP SWITCH - IGNITION SWITCH)

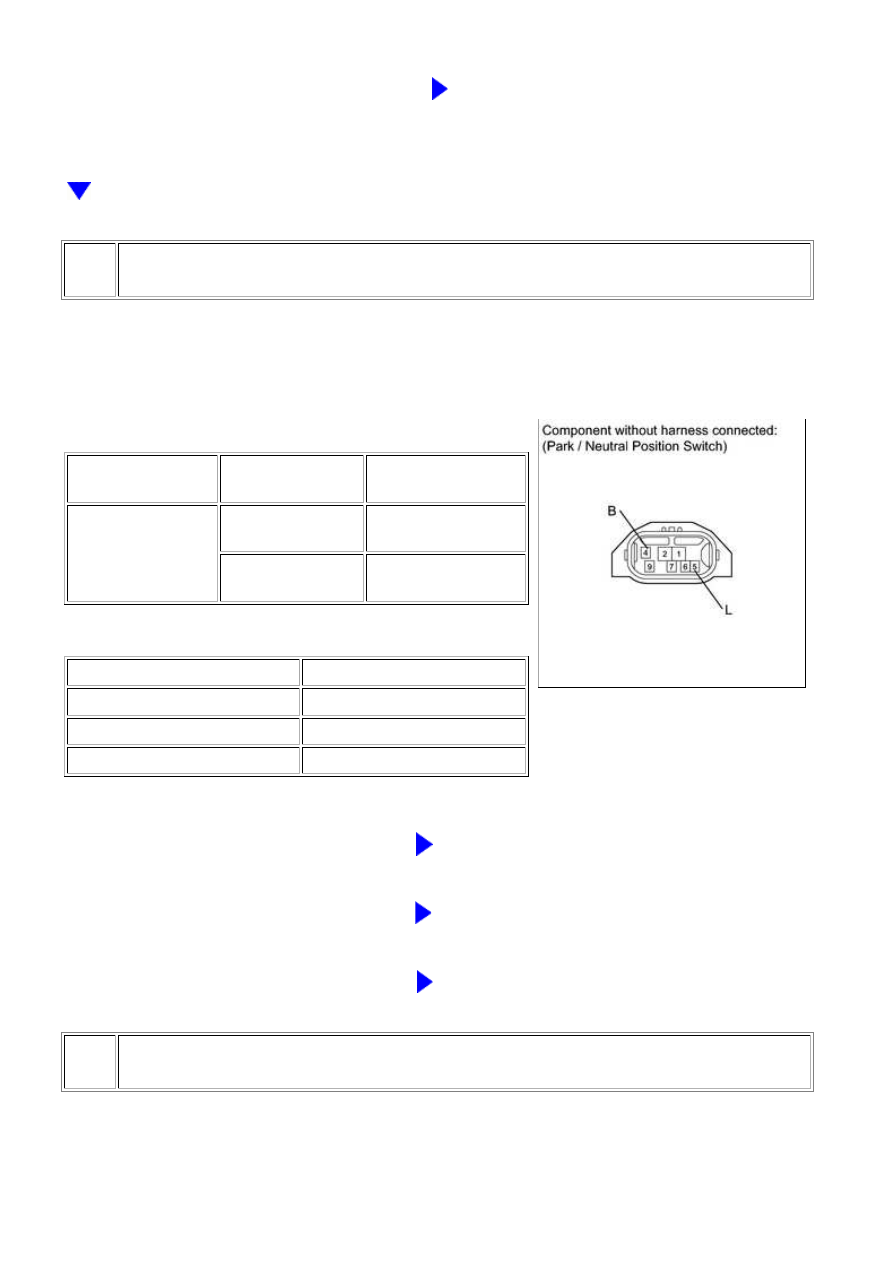

10.

INSPECT PARK / NEUTRAL POSITION SWITCH

(a) Disconnect the D35 PNP switch connector.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

4 (B) - 5 (L)

Shift lever position

P

Below 1 Ω

Shift lever position

N

Below 1 Ω

Result

RESULT

PROCEED TO

OK

A

NG (for 2WD)

B

NG (for 4WD)

C

B

REPLACE PARK / NEUTRAL POSITION SWITCH

ASSEMBLY

C

REPLACE PARK / NEUTRAL POSITION SWITCH

ASSEMBLY

A

REPAIR OR REPLACE HARNESS OR CONNECTOR

(PNP SWITCH - ECM)

11.

CHECK HARNESS AND CONNECTOR (IGNITION SWITCH - ECM)

(a) Disconnect the J9 ignition switch connector.

(b) Disconnect the A24 ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Hold...

OK

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J9-7 (ST2) - A24-14 (STSW)

Always

Below 1 Ω

J9-7 (ST2) or A24-14 (STSW) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

12.

CHECK HARNESS AND CONNECTOR (PNP SWITCH - ECM)

(a) Disconnect the D35 PNP switch connector.

(b) Disconnect the D74 ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D35-4 (B) - D74-16 (STAR)

Always

Below 1 Ω

D35-4 (B) or D74-16 (STAR) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Hold...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM00000222508GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: ACIS Control Circuit; 2015 MY Tundra [08/2014 -

       ]

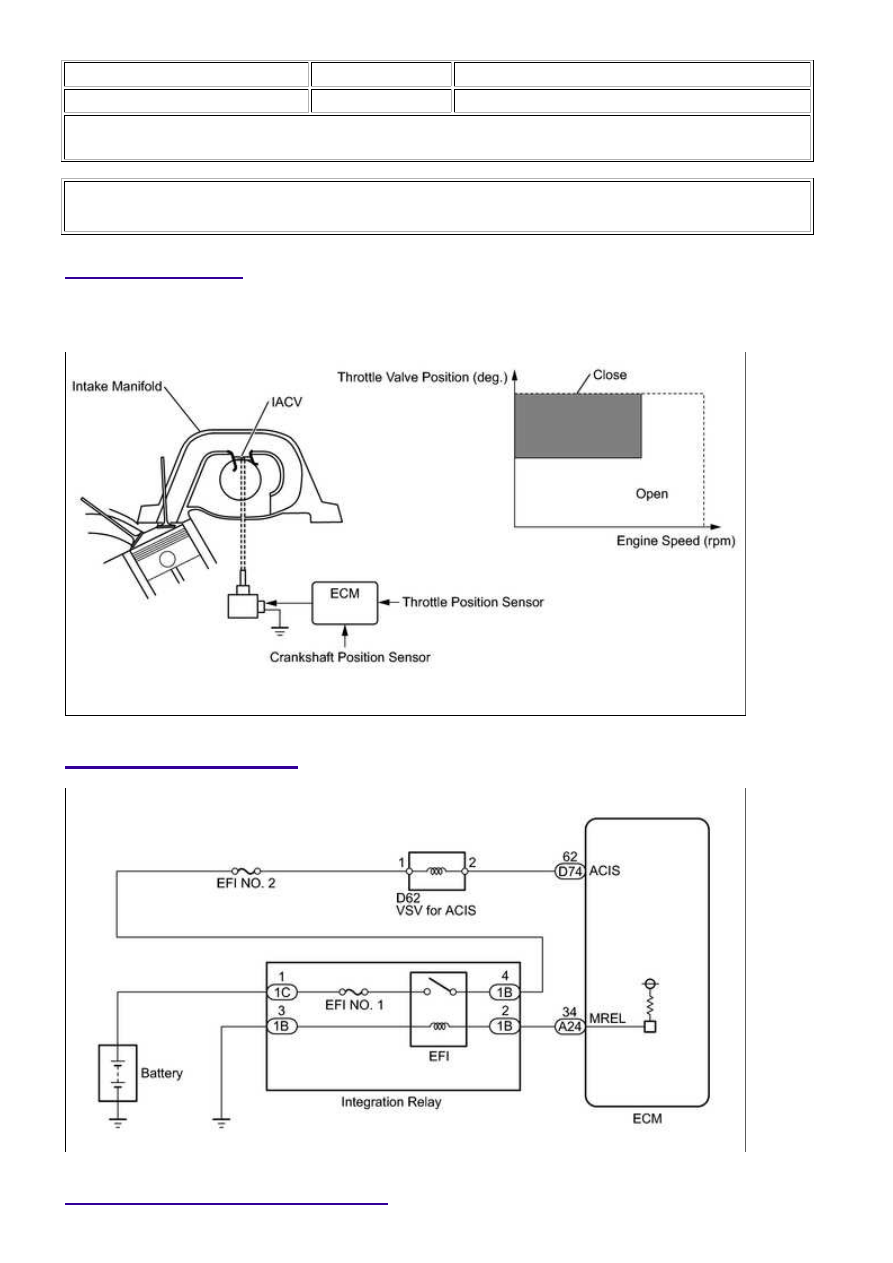

ACIS Control Circuit

DESCRIPTION

This circuit opens and closes the Intake Air Control Valve (IACV) in response to the engine load in order to

increase the intake efficiency (ACIS: Acoustic Control Induction System).

WIRING DIAGRAM

INSPECTION PROCEDURE

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: ACIS Control ...
